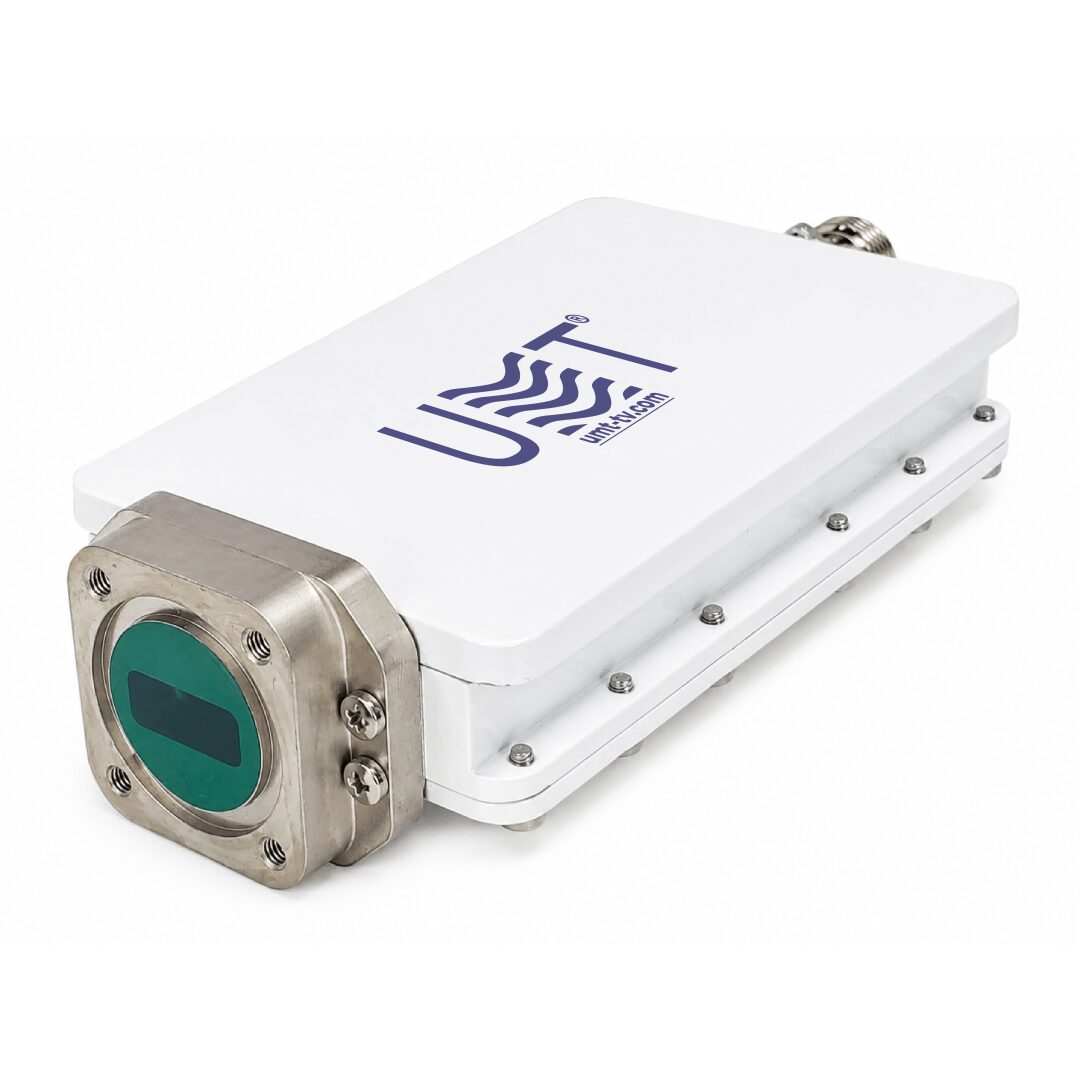

إن 0.2 W Ku-band block up-converter مع LO بتردد 10.75 GHz BUC-Ku002-10.75 v2 مصمم للاستخدام في أنظمة بث تلفزيون MVDS وفقًا لمعايير DVB-S/S2 أو DVB-C (استخدم زر “Customized” لاختيار المعلمات المطلوبة)، ويعمل مع ما يصل إلى 25 حاملة. يتميز BUC-Ku002-10.75 v2 بفلنجة خرج من نوع PBR120 ويمكن استخدامه مع هوائيات الوصلات الراديوية الاعتيادية (اتجاهية) أو هوائيات البث (قطاعية و شاملة الاتجاهات) هوائيات. يدعم BUC-Ku002-10.75 v2 جميع أنواع التضمين حتى 32APSK و256QAM (يمكنك اختيار نوع التضمين أثناء تعبئة نموذج “customized equipment”). يتمتع BUC-Ku002-10.75 v2 بأفضل معايير الخطية لضمان استقرار تردد الخرج وانخفاض مستوى IMD3 (وهذه المعلمات مهمة جدًا للتضمين عالي الجودة، لذلك يتم قفل المذبذب المحلي في BUC-Ku002-10.75 v2 بواسطة PLL مع مرجع تردد داخلي). يوفر BUC-Ku002-10.75 v2 نطاق تردد خرج 11.7 – 12.7 GHz (عرض النطاق في Ku-band) لنطاق تردد دخل 950-1950 MHz (عرض النطاق في L-band).
BUC-Ku002-10.75 v2.0 هو محول رفع ترددات احترافي لنطاق Ku بمعيار DVB-S/S2، تم تصميمه من أجل إرسال MVDS، ومحطات مكررات التلفزيون، والوصلات الصاعدة VSAT، ومركبات DSNG. وبفضل مذبذب LO المقفل بطور PLL بتردد 10.75 GHz والمرجع المدمج 10 MHz، فإن هذا الـ Ku-band BUC بالحالة الصلبة يوفر استقرارًا عاليًا، وضوضاء طور منخفضة، وأداء RF نظيفًا لتطبيقات البث المتطلبة.

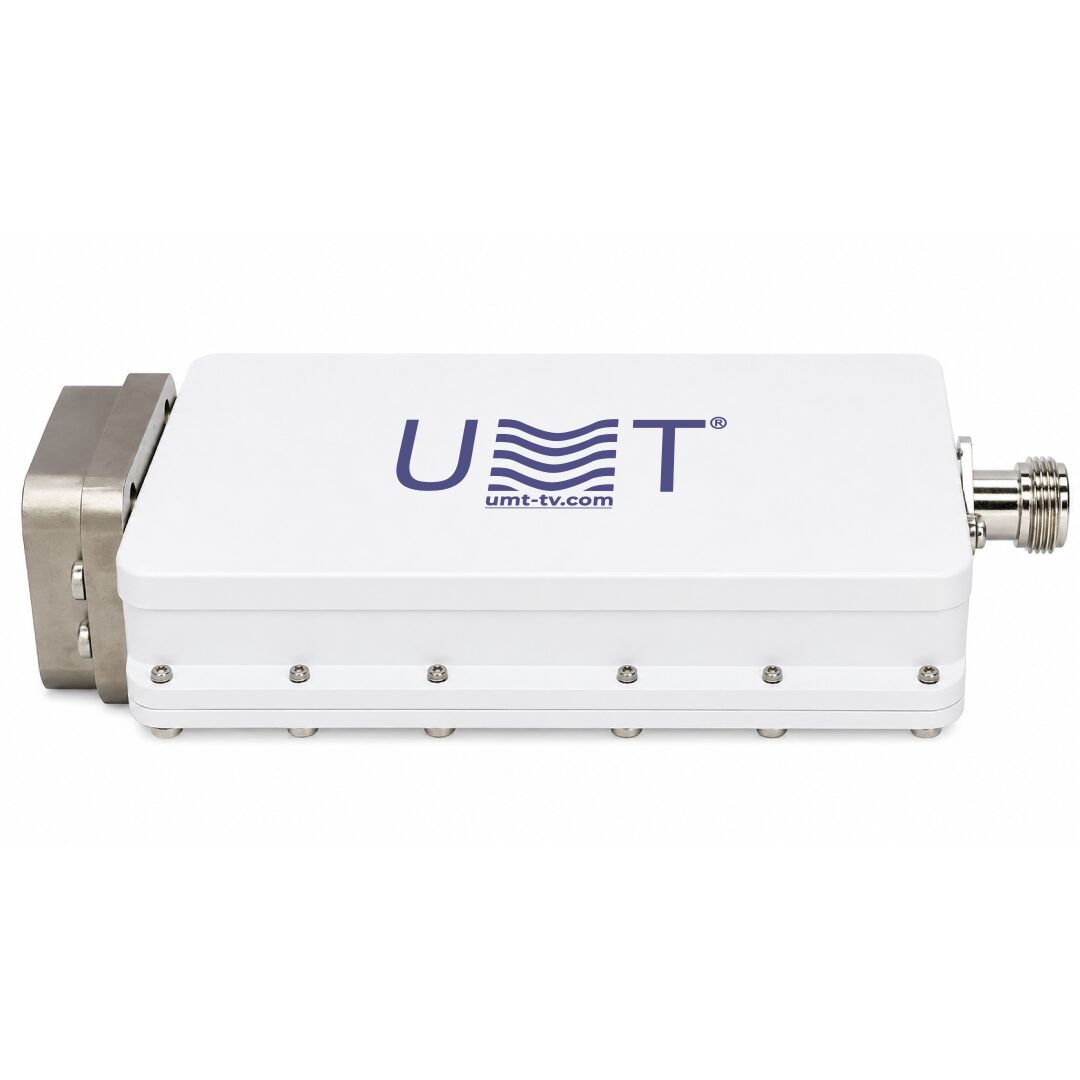

مع توفير قدرة خرج 0.2 W عند P1dB وكسب ≥45 dB، تم تحسين BUC-Ku002-10.75 v2.0 من أجل أنظمة الوصلات الصاعدة متعددة الحوامل في نطاق Ku (حتى 25 حاملة). كما أن ALC الخاص به مع نطاق ديناميكي 25 dB يضمن خرجًا ثابتًا (30 mW عند مستوى ALC)، في حين أن الخطية العالية لـ IMD3 تجعله مثاليًا لتضمين 256QAM / 32APSK.
✅ تصميم جاهز للاستخدام الخارجي
بفضل هيكل IP65 مدمج ومقاوم للعوامل الجوية، يعمل BUC-Ku002-10.75 v2.0 بشكل موثوق في المناخات القاسية. كما أنه مزود بخرج بفلنجة WR75 PBR120 ودخل IF بممانعة 50 Ω من نوع N-type Female، مما يدعم دمج Ku-band BUC بسلاسة داخل شبكات البث الحالية.
✅ مدمج وموفر للطاقة
بوزن لا يتجاوز 0.55 kg واستهلاك لا يزيد عن ≤6 W فقط، فإن BUC-Ku002-10.75 v2.0 هو جهاز Ku-band BUC خفيف الوزن لوحدات البث المتنقلة وأنظمة الوصلات الصاعدة على الأسطح.
🛠️ سواء كنت بحاجة إلى Ku-band BUC مع مؤشر حالة LED، أو خيار تحكم IP عن بُعد، أو مرسل عالي الاستقرار لنطاق Ku، فإن BUC-Ku002-10.75 v2.0 هو حل جاهز للدمج ومتین وعالي الخطية.
🛒 إن BUC-Ku002-10.75 v2.0 متاح للشراء، ومتاح حسب الطلب، ويمكن طلبه من خلال خيارات الشراء عبر الإنترنت، أو طلب عرض سعر، أو الحصول على التسعير.
📌 الميزات الرئيسية
-
BUC-Ku002-10.75 v2.0 مدمج لنطاق Ku مع تصميم بالحالة الصلبة
إن BUC-Ku002-10.75 v2.0 صغير الحجم وخفيف الوزن (~0.55 kg) وموفر للطاقة (≤6 W)، وهو جهاز Ku-band BUC خارجي مثالي.
-

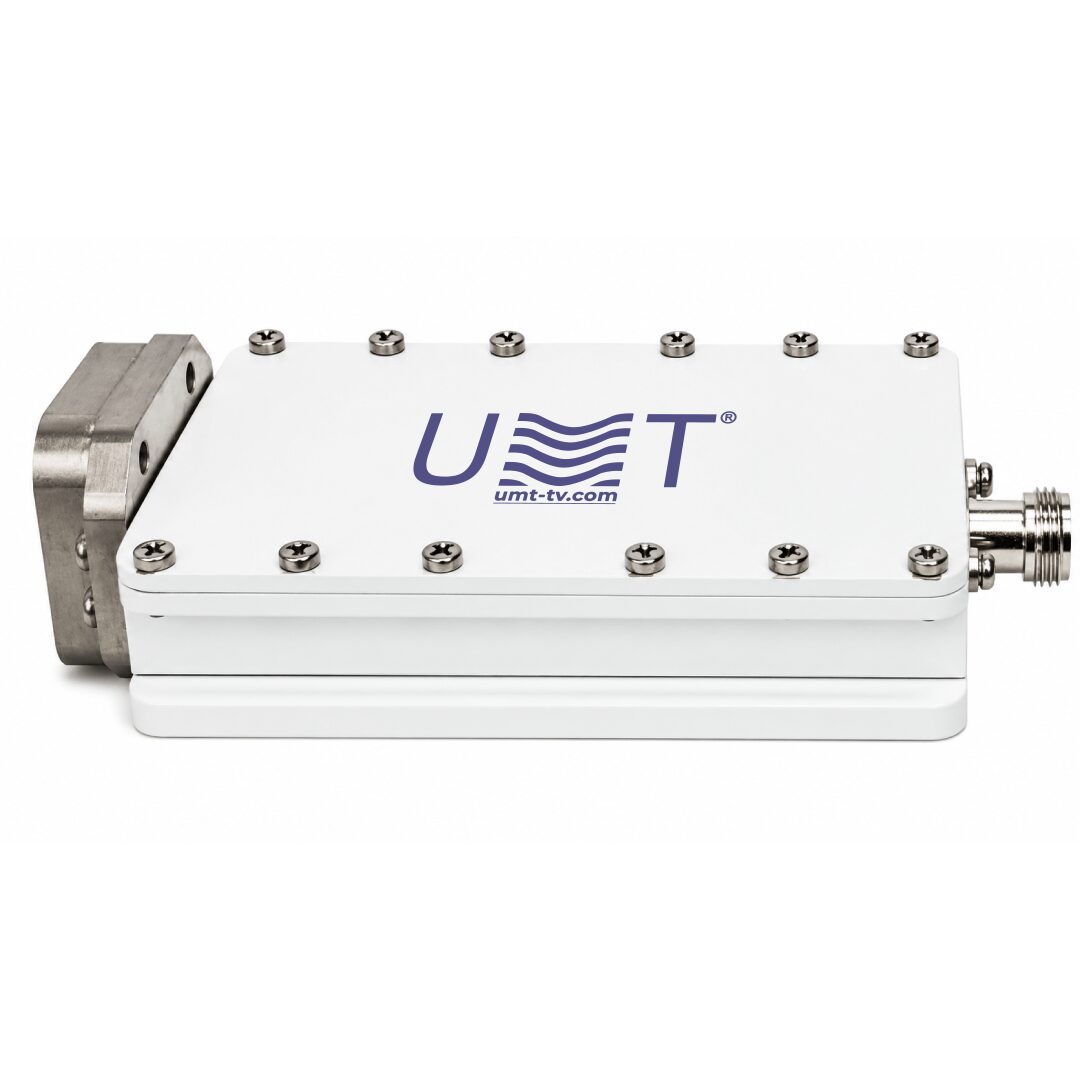

PLL LO ثابت بتردد 10.75 GHz مع استقرار ±2 ppm
يضمن BUC-Ku002-10.75 v2.0 المزود بـ PLL LO 10.75 GHz تحويلًا دقيقًا للتردد وضوضاء طور منخفضة (−85 dBc/Hz @10 kHz).
-
خرج 0.2 W مع نطاق ALC يبلغ 25 dB
يوفر BUC-Ku002-10.75 v2.0 قدرة خرج 0.2 W عند P1dB مع تنظيم تلقائي للقدرة (ALC)، مما يضمن تشغيلًا ثابتًا متعدد الحوامل وفق DVB-S2.
يحافظ BUC-Ku002-10.75 v2.0 المزود بمذبذب مرجعي 10 MHz على التزامن دون الحاجة إلى وحدات خارجية.
-

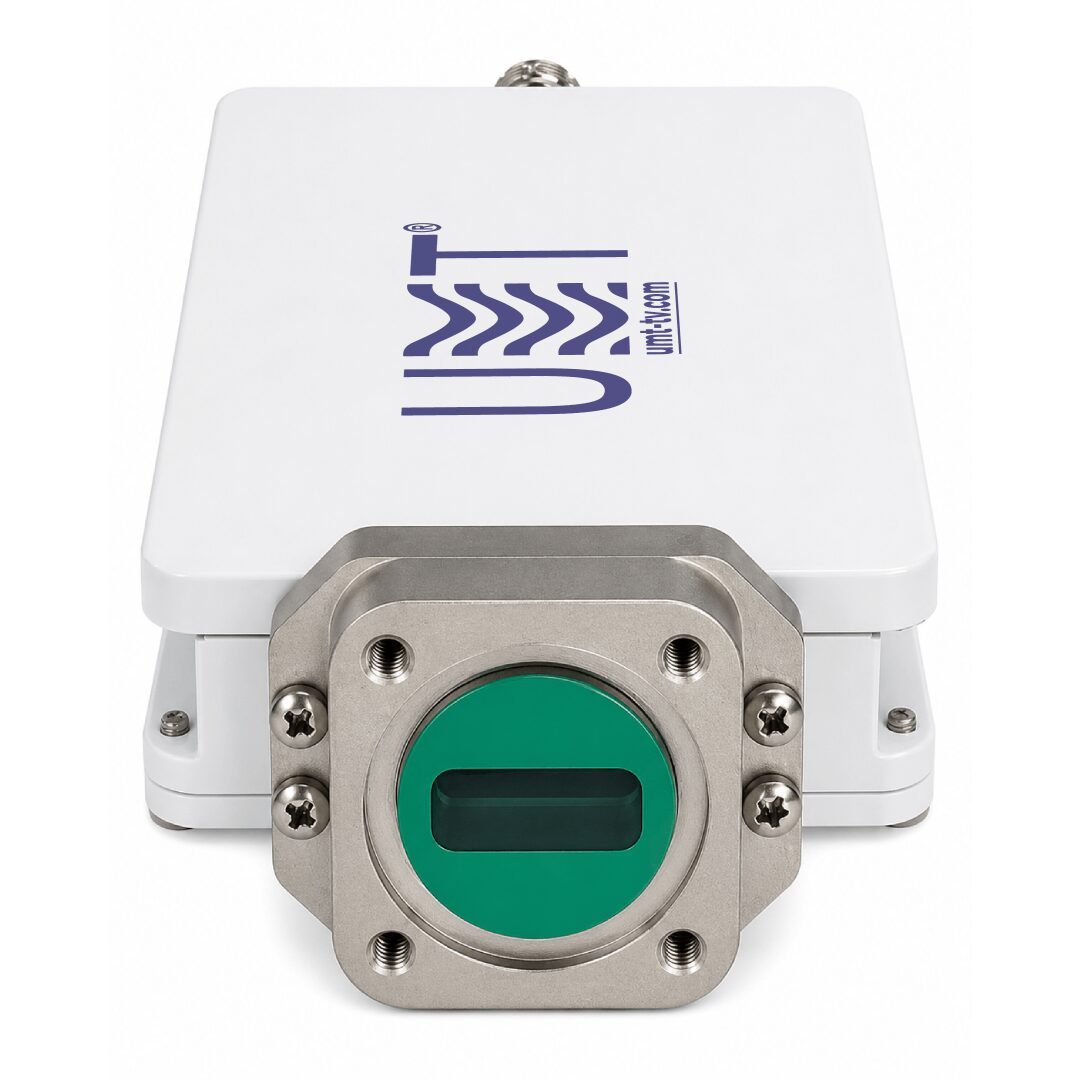

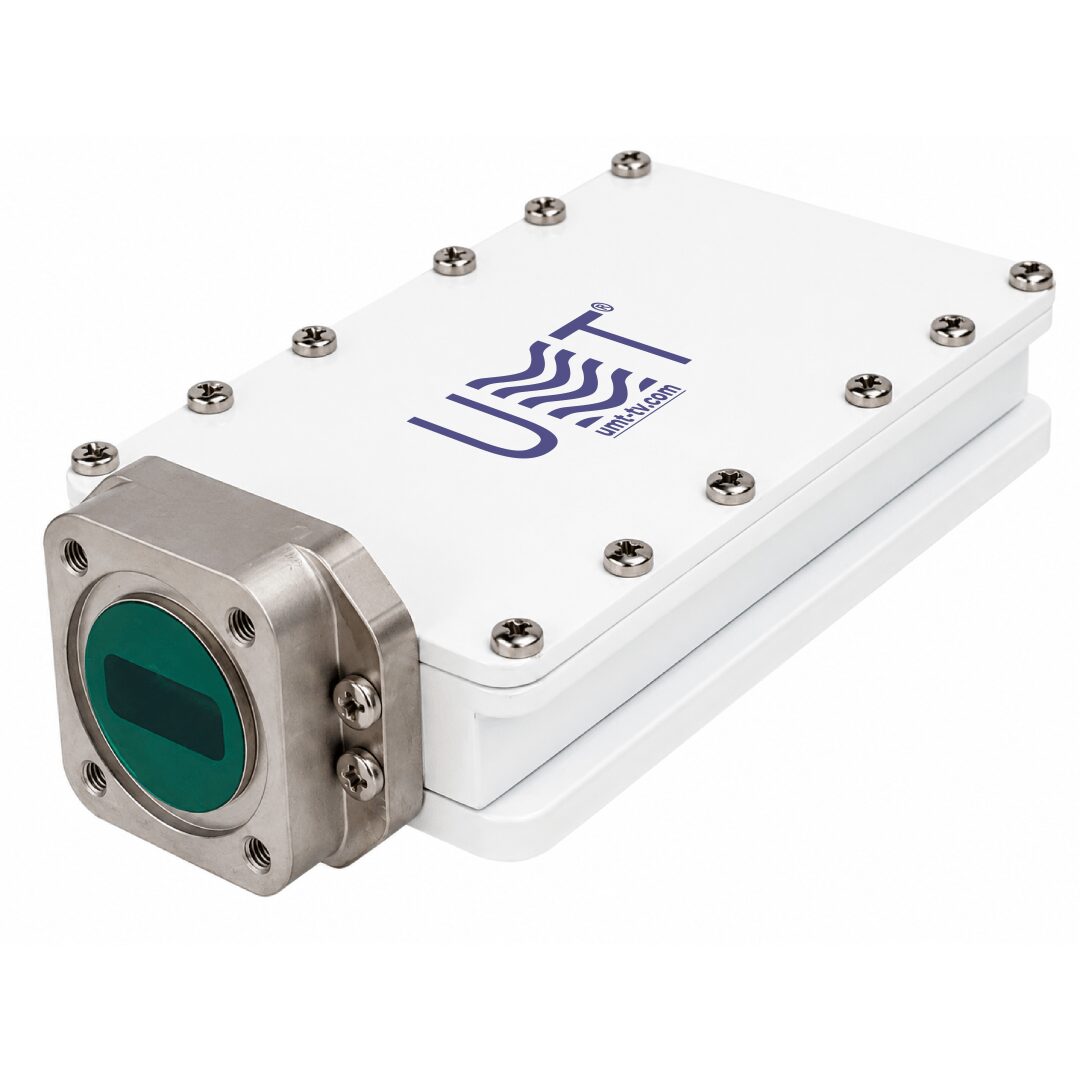

خرج بفلنجة WR75 ودخل IF من نوع N-type

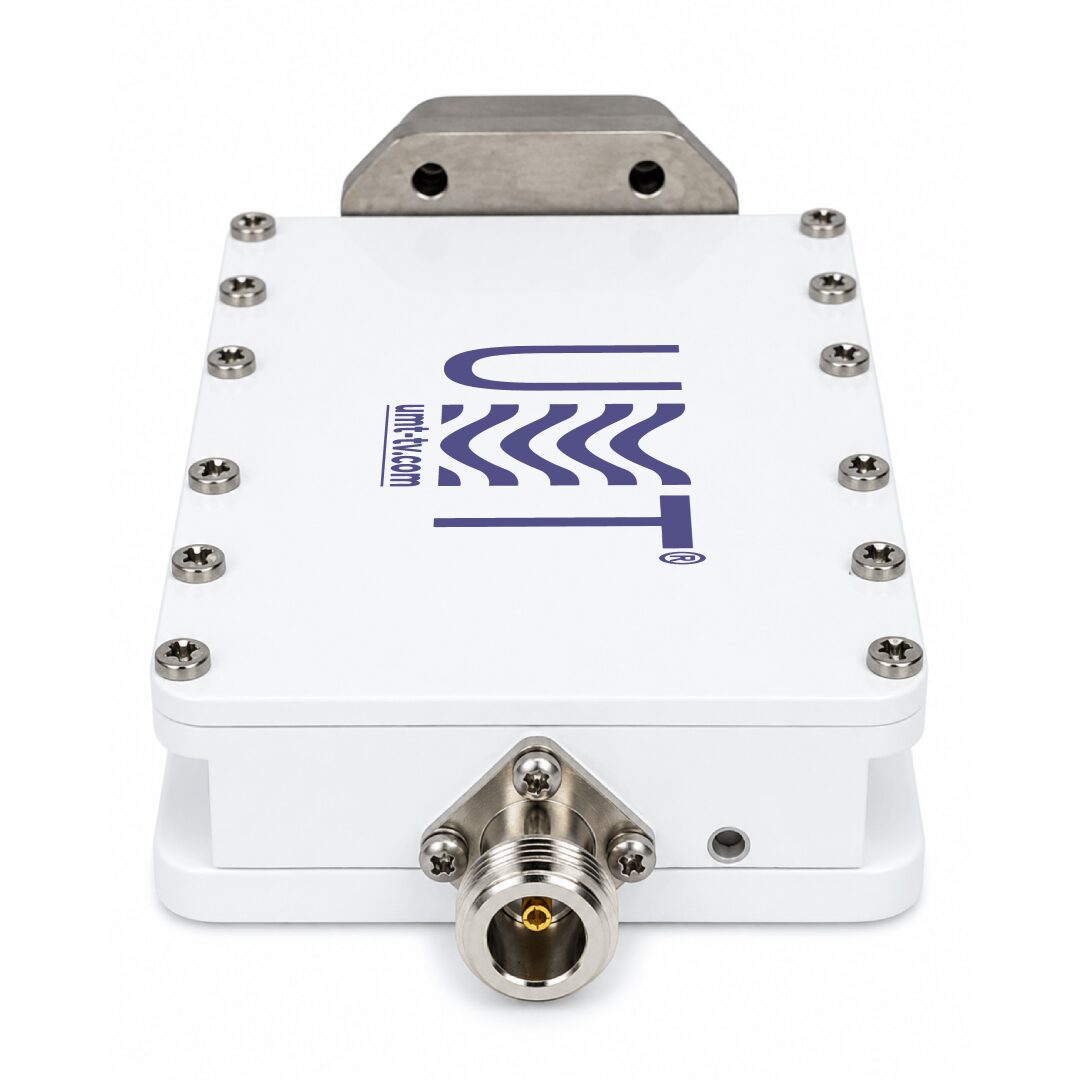

بفضل خرج بفلنجة WR75 PBR120 ودخل IF من نوع N-type Female (950-1950 MHz)، يندمج BUC-Ku002-10.75 v2.0 بسهولة مع أنظمة البث headend ومحطات مكررات التلفزيون.
-
نقاء طيفي عالٍ وخطية ممتازة
مع إشارات طفيلية داخل النطاق ≤−55 dBc، ورفض صورة ≥60 dB، وIMD3 ≤−37 dBc، يضمن BUC-Ku002-10.75 v2.0 إرسال DVB-S2 نظيفًا.
⚙️ الوظائف الرئيسية
-
التحويل الرافع للتردد من L-band إلى Ku-band

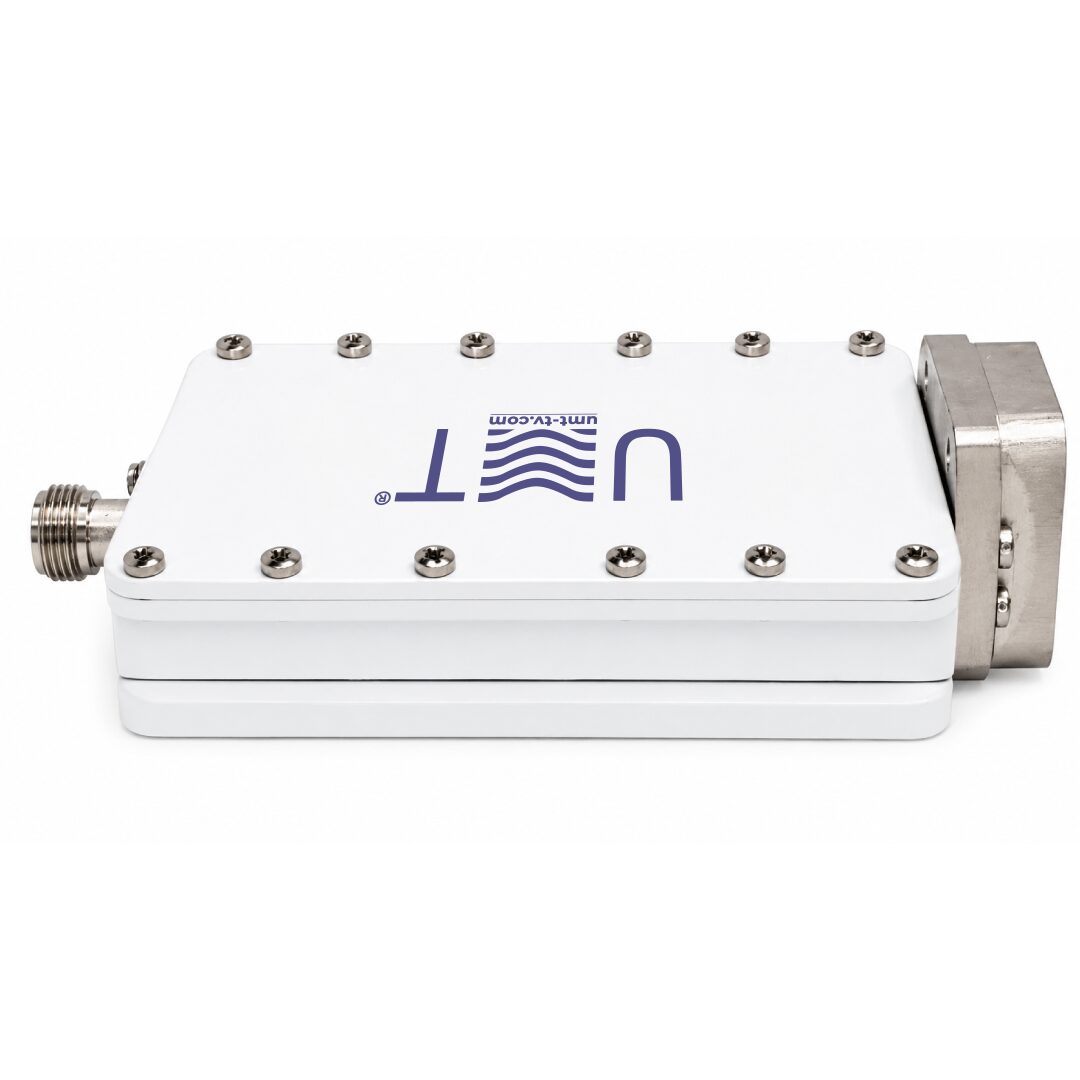

يقوم BUC-Ku002-10.75 v2.0 بتحويل IF 950-1950 MHz إلى RF 11.7-12.7 GHz.
-
تحكم تلقائي في القدرة باستخدام ALC
يقوم BUC-Ku002-10.75 v2.0 المزود بـ ALC بتثبيت الخرج تحت تغيرات قدرة الدخل.
-
تشغيل مستقر لـ PLL LO مع مرجع 10 MHz
يضمن BUC-Ku002-10.75 v2.0 استقرارًا عاليًا بفضل LO ±2 ppm والمرجع الداخلي.
بفضل تصميمه بالحالة الصلبة، يوفر BUC-Ku002-10.75 v2.0 تضخيمًا نظيفًا وعالي الخطية لبث DVB-S2.
تم تصميم BUC-Ku002-10.75 v2.0 من أجل محطات VSAT، والوصلات الصاعدة DSNG، ومكررات التلفزيون، وأنظمة إرسال MVDS.
🧩 التطبيقات
-
الوصلات الصاعدة VSAT وDSNG مع BUC-Ku002-10.75 v2.0
جهاز VSAT Ku-band BUC موثوق ومرسل وصلة صاعدة DSNG للمنصات المدمجة والمتنقلة.
-
بث MVDS مع BUC-Ku002-10.75 v2.0
يعمل كمحول رفع ترددات MVDS بخطية ممتازة للبث الأرضي.
يوفر استقرارًا تردديًا وتحكمًا في القدرة لأنظمة مكررات التلفزيون ومحطات headend.
-
عربات البث والدمج المتنقل
إن BUC-Ku002-10.75 v2.0 مدمج ومتين، وهو مثالي لوحدات البث المتنقلة وأنظمة المساهمة الميدانية.
يجعل التصميم المدمج والواجهات القياسية من BUC-Ku002-10.75 v2.0 خيارًا مثاليًا لدمج OEM في أجهزة Ku-band BUC.
-
التشغيل في البيئات القاسية
يضمن هيكل IP65 في BUC-Ku002-10.75 v2.0 تشغيلًا خارجيًا موثوقًا في المناخات الصحراوية والبحرية والجبلية.
