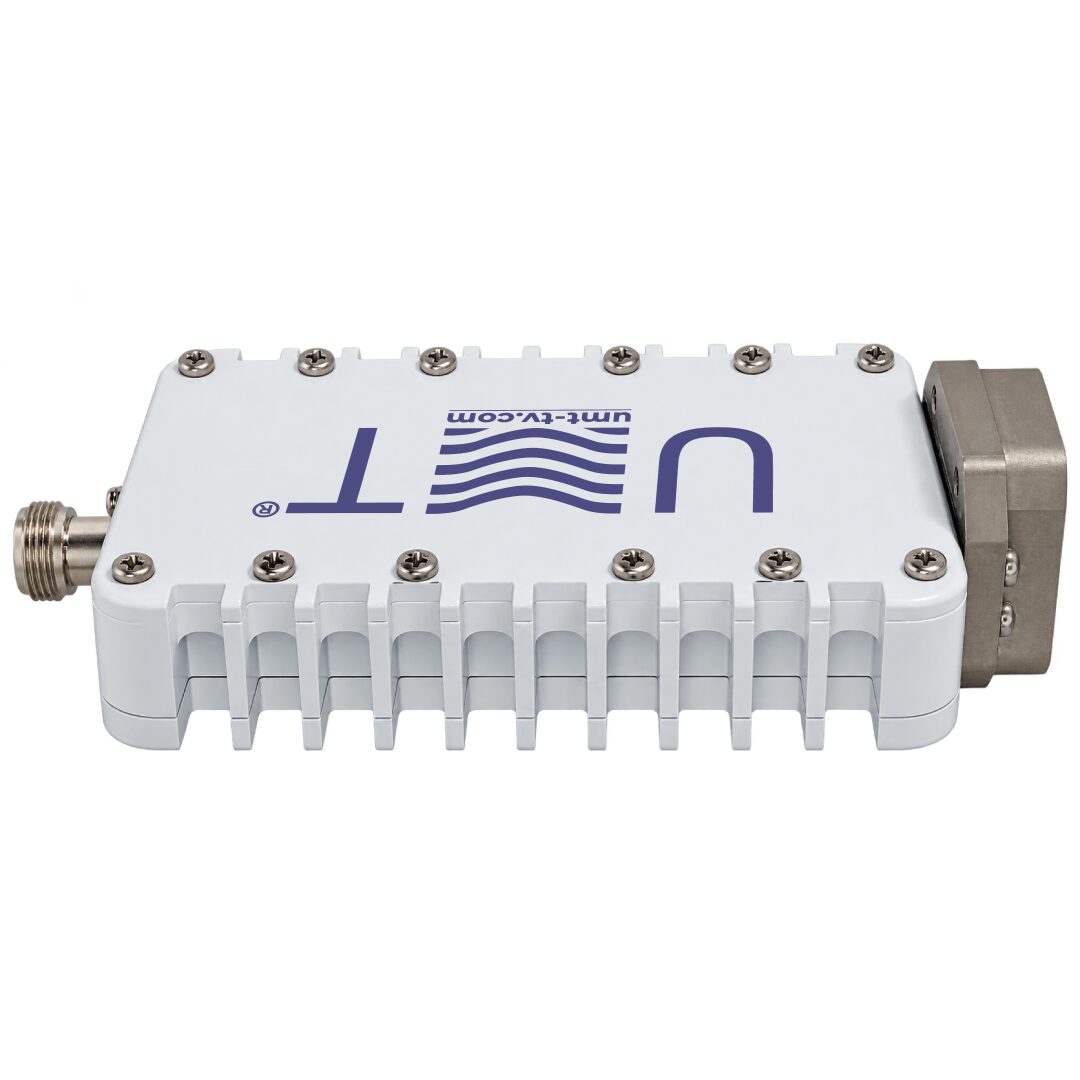

تم تصميم محول الرفع الترددي 1 W للنطاق Ku مع مذبذب محلي LO بتردد 11.3 GHz، الطراز BUC-Ku01-11.3 v2، للاستخدام في أنظمة بث تلفزيوني MVDS وفقًا لمعايير DVB-S/S2 أو DVB-C (استخدم زر “Customized” لاختيار المعلمات المطلوبة)، ويعمل حتى مع 25 حاملة. يحتوي BUC-Ku01-11.3 v2 على فلنجة خرج من نوع PBR120 ويمكن استخدامه مع وصلات راديوية مرحلية عادية (اتجاهية) أو هوائيات البث (قطاعية و أومني)، ويدعم BUC-Ku01-11.3 v2 جميع أنواع التضمين حتى 32APSK و256QAM (يمكنك اختيار نوع التضمين أثناء تعبئة نموذج “customized equipment”). يتميز BUC-Ku01-11.3 v2 بأفضل معاملات الخطية لضمان استقرار تردد الخرج وانخفاض مستوى IMD3 (هذه المعلمات مهمة جدًا للتضمين عالي الجودة، لذلك يتم قفل المذبذب المحلي في BUC-Ku01-11.3 v2 بواسطة PLL مع مرجع تردد داخلي). يوفر BUC-Ku01-11.3 v2 نطاق تردد خرج 12.25 – 13.25 GHz (عرض النطاق في Ku-band) لنطاق تردد دخل 950-1950 MHz (عرض النطاق في L-band).
BUC-Ku01-11.3 v2.0 هو محول رفع ترددات احترافي للنطاق Ku متوافق مع DVB-S/S2، ومصمم من أجل الرفع إلى الأقمار الصناعية، وأنظمة VSAT، وشبكات MVDS، وتطبيقات البث المتنقل. يتميز هذا الجهاز بالحالة الصلبة للنطاق Ku بـ مذبذب محلي PLL ثابت بتردد 11.3 GHz، مما يضمن ثباتًا عاليًا في التردد، وضوضاء طور منخفضة، وتحويلًا دقيقًا للتردد لمخططات التضمين DVB-S/S2 مثل 32APSK و256QAM.

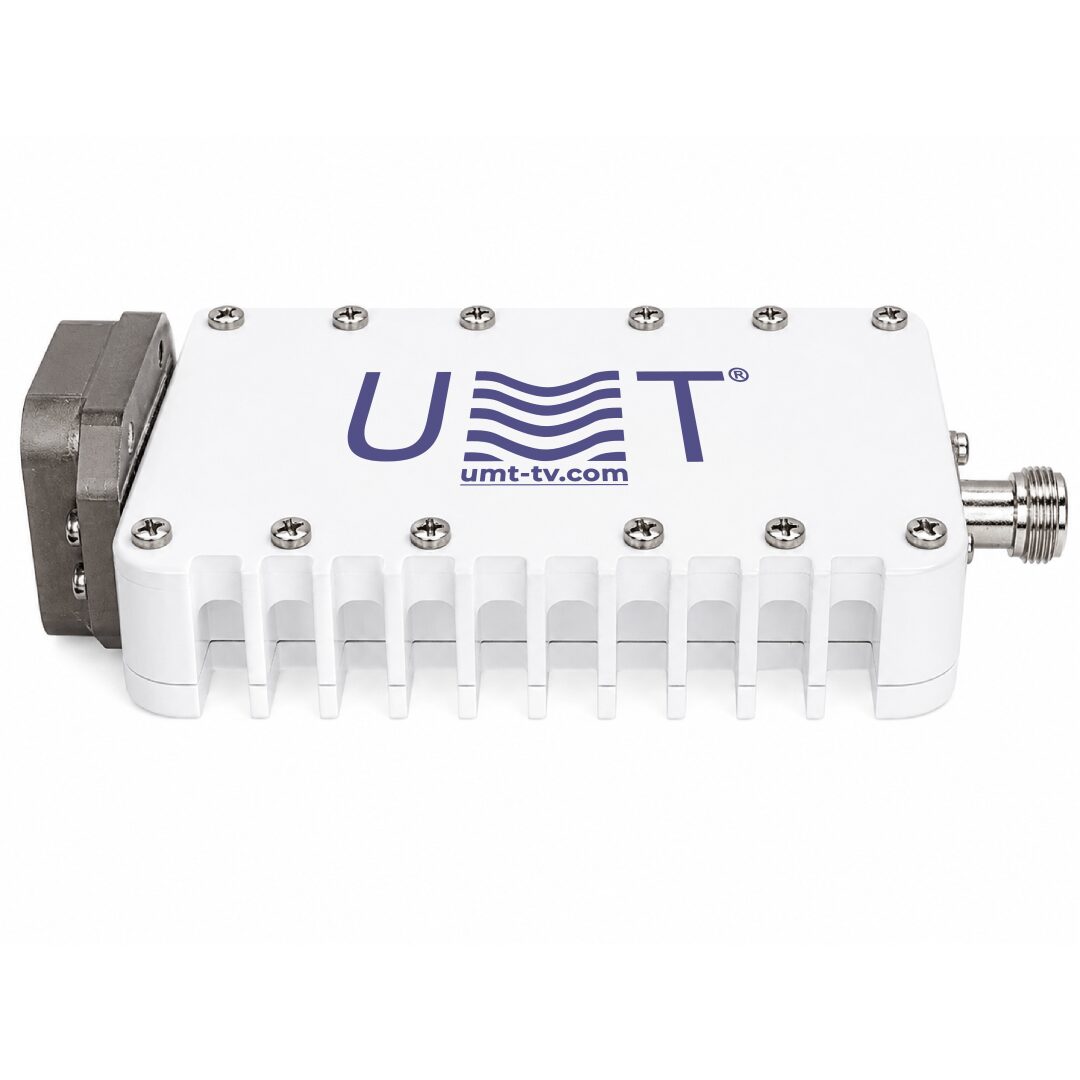

يوفر هذا المرسل للنطاق Ku قدرة 1 W عند P1dB مع كسب ≥47 dB وALC مدمج يوفر نطاقًا ديناميكيًا يبلغ 25 dB. كما يدعم المرجع الداخلي 10 MHz المزامنة في أنظمة الرفع الدقيقة في النطاق Ku، مما يجعل BUC-Ku01-11.3 v2.0 حلًا موثوقًا لجهات البث ومشغلي الاتصالات.
✅ مصمم للنشر الخارجي

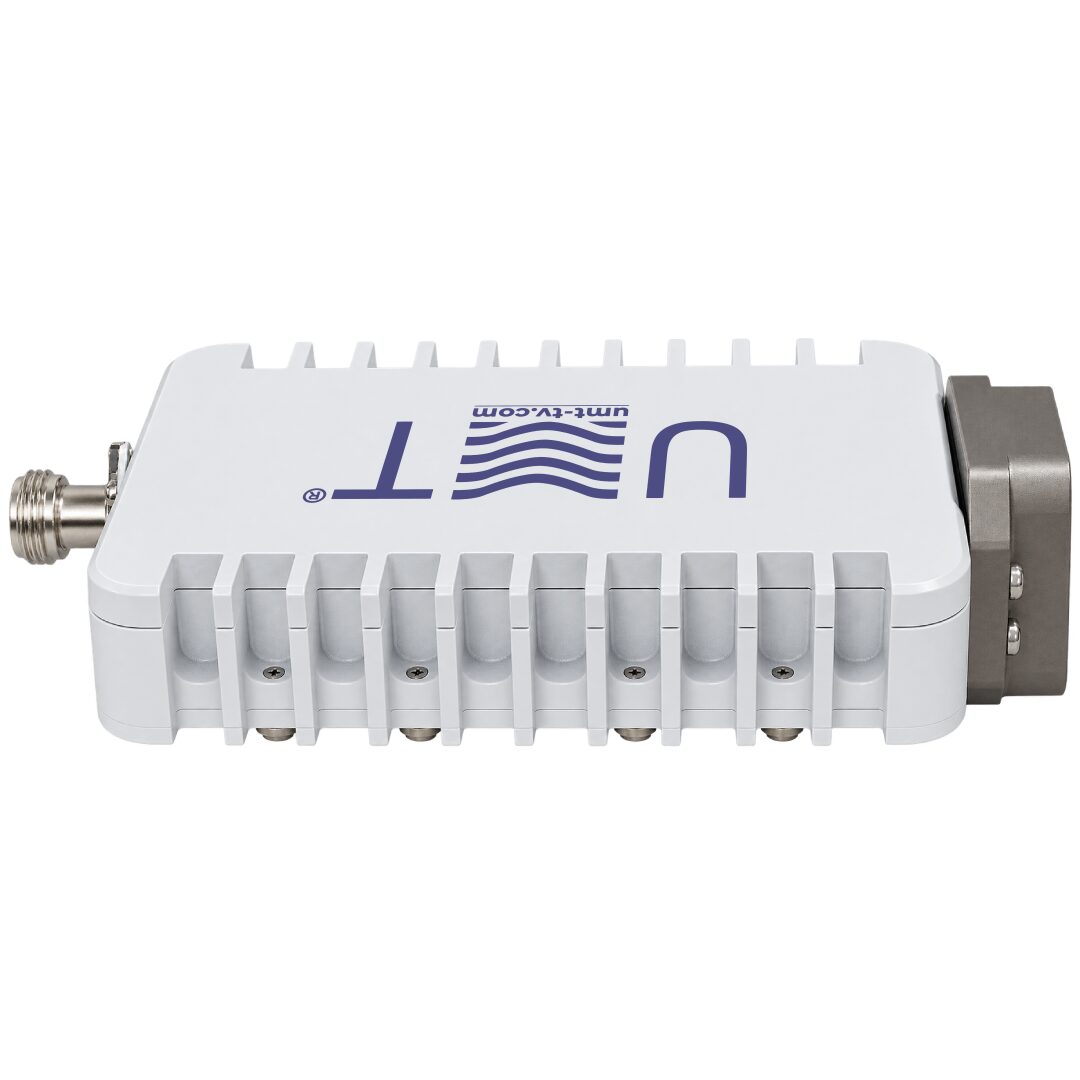

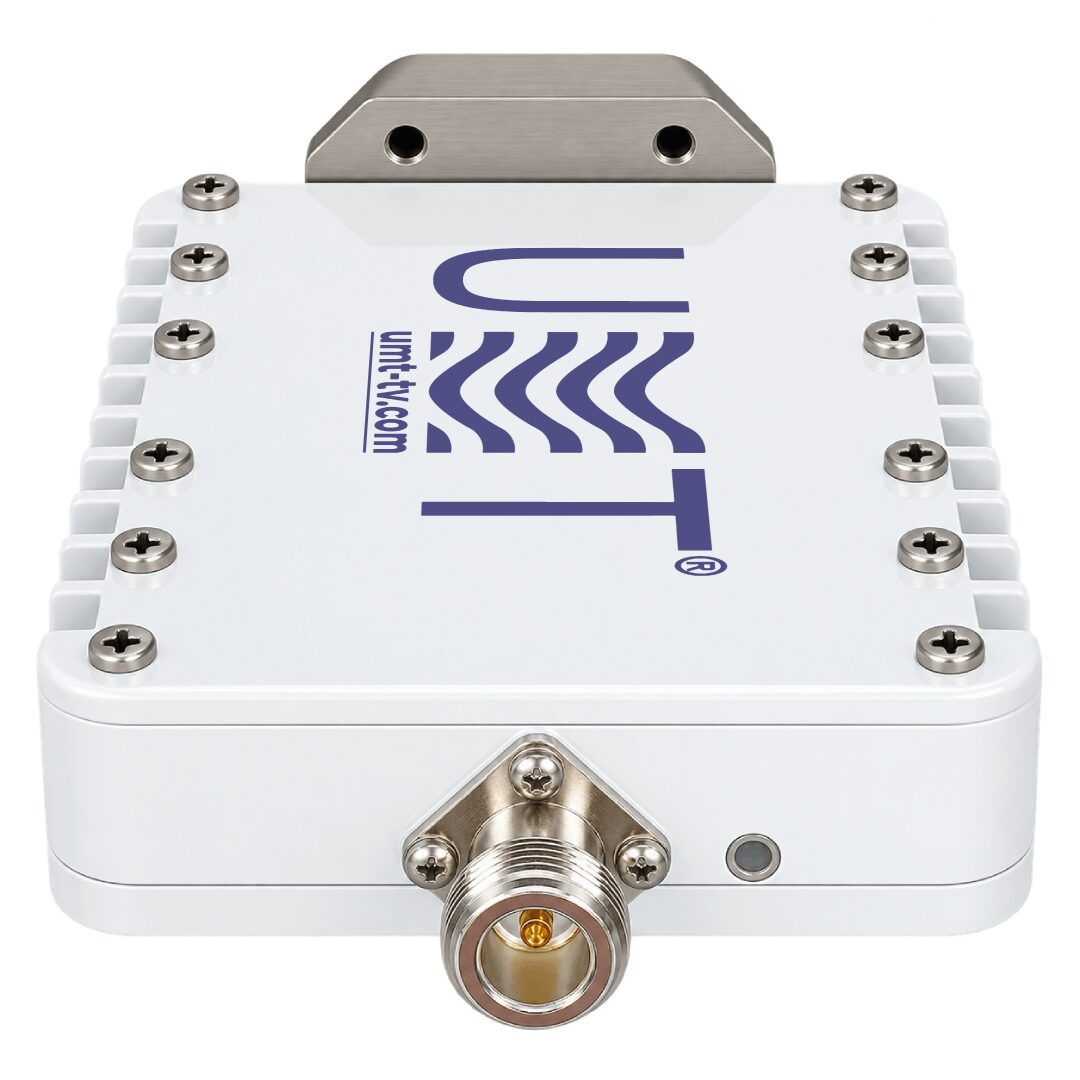

يتميز BUC-Ku01-11.3 v2.0 بهيكل مقاوم للعوامل الجوية بدرجة IP65، مما يتيح تشغيلًا مستقرًا في البيئات القاسية. وهو مزود بخرج RF بفلنجة WR75 / PBR120 ومدخل IF من نوع N-type Female بقدرة 50 ohm (مع خيار F أو SMA)، ويعد هذا الطراز جهاز BUC خارجيًا مدمجًا للنطاق Ku وجاهزًا للتكامل المباشر.
✅ دعم حتى 25 حاملة
يوفر هذا BUC متعدد الحوامل للنطاق Ku تشغيلًا مستقرًا لجهات البث ومكاملات الأنظمة. ومع ضوضاء الطور المنخفضة، والإشارات الطفيلية داخل النطاق ≤−55 dBc، وتسرب LO ≤−40 dBm، يضمن BUC-Ku01-11.3 v2.0 إرسالًا فضائيًا نظيفًا وخاليًا من التشويه.
✅ مثالي لمشاريع VSAT وDSNG وMVDS
يعد BUC-Ku01-11.3 v2.0 محول رفع ترددات مناسبًا جدًا لمحطات الإعادة، ووصلات البث التلفزيوني الصاعدة، وشبكات MVDS. كما يضمن تصميمه بالحالة الصلبة موثوقية عالية مع استهلاك ≤7 W وبنية خفيفة الوزن (~0.62 kg)، مما يجعله خيارًا عمليًا للتركيبات المدمجة.
🛠️ سواء كنت تقوم بالدمج ضمن وحدات متنقلة أو تبحث عن BUC للنطاق Ku مع مرجع 10 MHz ومؤشر LED، فإن BUC-Ku01-11.3 v2.0 مُحسَّن من أجل الدقة والكفاءة والأداء.
🛒 إن BUC-Ku01-11.3 v2.0 متاح الآن للشراء وجاهز للنشر في أنظمة BUC للنطاق Ku التي تتطلب الثبات والحجم المدمج والموثوقية الخارجية.
📌 الميزات الرئيسية
-
BUC-Ku01-11.3 v2.0 مدمج للنطاق Ku بتصميم حالة صلبة
يضمن هذا محول رفع الترددات للنطاق Ku بالحالة الصلبة أداءً موثوقًا في أنظمة الرفع المدمجة. كما أن حجمه الصغير وبنيته خفيفة الوزن يجعلان منه خيارًا مثاليًا لوحدات البث المتنقلة ومحطات الإعادة ذات المساحة المحدودة.
-
PLL LO ثابت بتردد 11.3 GHz مع ثبات ±2 ppm
يضمن المذبذب المحلي المدمج المقفل طوريًا تحويلًا ثابتًا للتردد. وبفضل LO الثابت بتردد 11.3 GHz، يحافظ BUC-Ku01-11.3 v2.0 على ضوضاء طور منخفضة وثبات عالٍ لأنظمة البث DVB-S/S2.
-
قدرة الخرج: 1 W عند P1dB مع تحكم ALC
من خلال توفير قدرة خرج تبلغ 1 W مع نطاق ديناميكي ALC يبلغ 25 dB، يوفر BUC-Ku01-11.3 v2.0 تضخيمًا موثوقًا للإشارة مع حماية المكونات اللاحقة من الحمل الزائد.
يضمن المرجع المدمج 10 MHz المزامنة مع الأنظمة الخارجية، مما يضمن توقيتًا دقيقًا في وصلات الرفع عبر الأقمار الصناعية دون الحاجة إلى مصدر مرجعي خارجي.
-

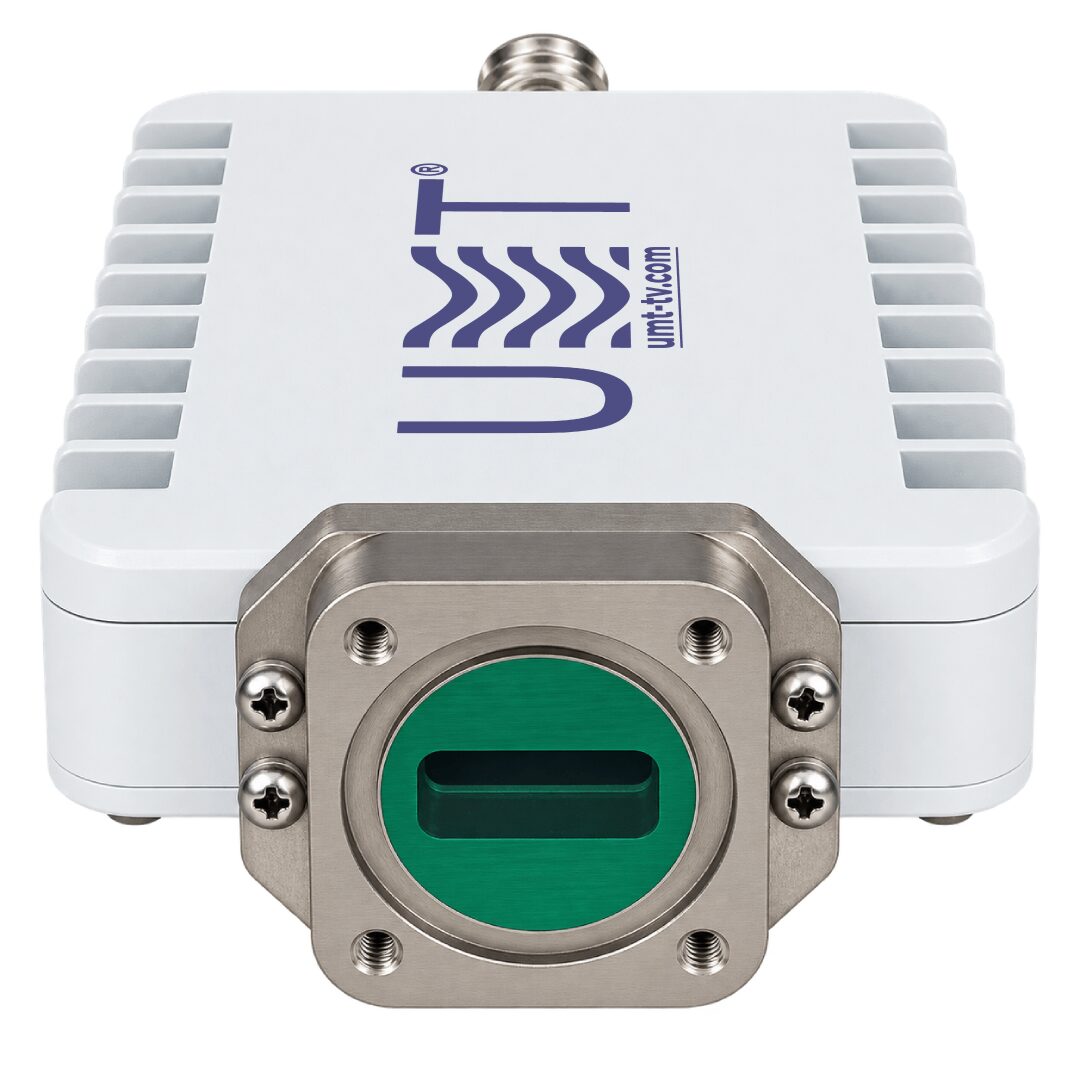

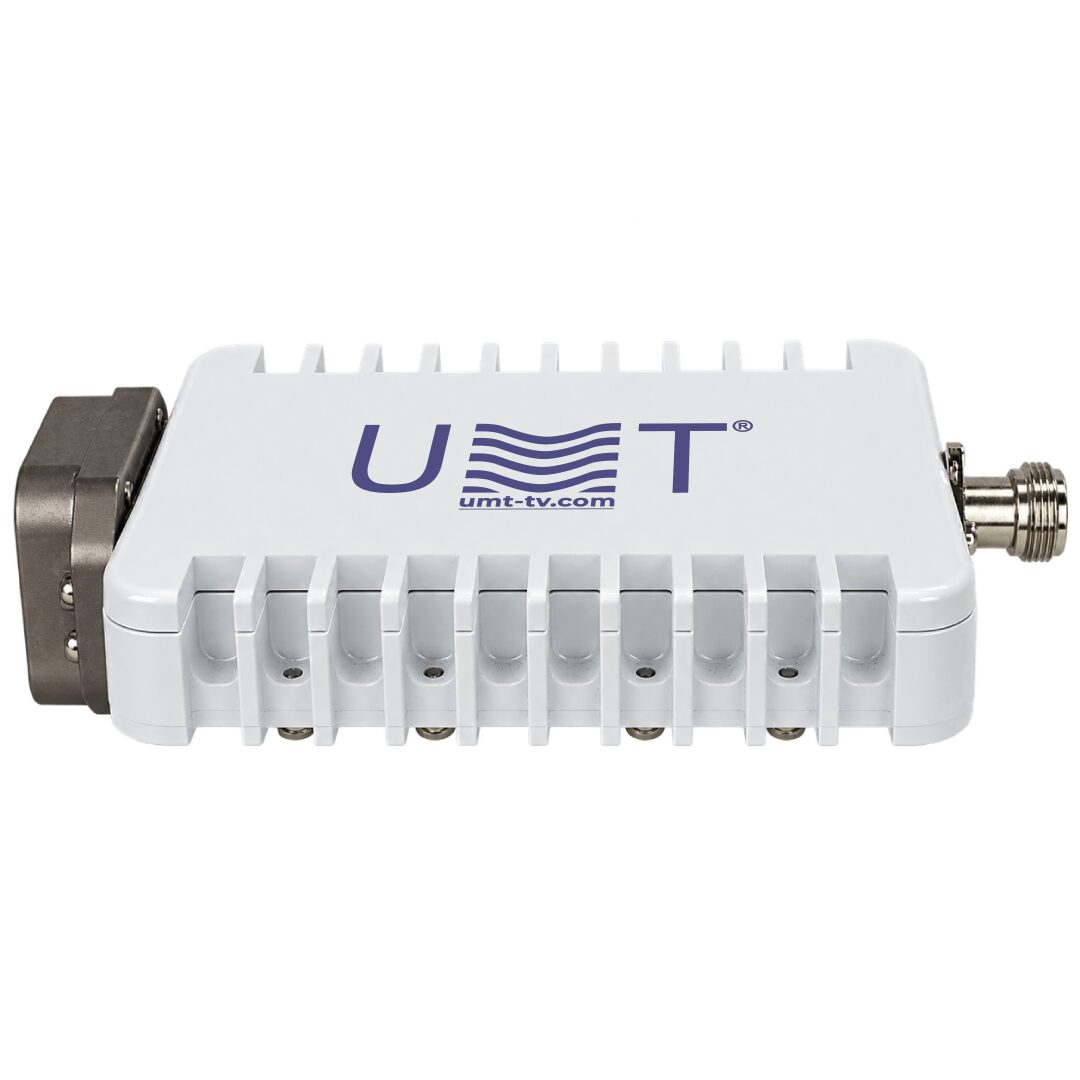

فلنجة WR75 / PBR120 ومدخل IF من نوع N-type
تعمل الواجهات المعيارية على تبسيط تكامل النظام، مما يتيح لـ BUC-Ku01-11.3 v2.0 الاتصال بسهولة مع البنية التحتية الحالية للنطاق Ku.
-
قمع ممتاز للإشارات الطفيلية وتسرب منخفض لـ LO
مع الإشارات الطفيلية داخل النطاق ≤−55 dBc وتسرب LO ≤−40 dBm، يحافظ BUC-Ku01-11.3 v2.0 على نقاء عالٍ للإشارة ويقلل التداخل إلى الحد الأدنى.
تضمن ضوضاء الطور المنخفضة حتى −85 dBc/Hz @10 kHz إرسالًا مستقرًا وخاليًا من التشويه للحوامل في مخططات التضمين المعقدة DVB-S/S2 مثل 32APSK و256QAM.
-
تغذية طاقة فعالة: 18-30 VDC، واستهلاك ≤7 W
يسمح استهلاك الطاقة المنخفض بالنشر السهل في الوحدات المتنقلة، ومحطات teleport البعيدة، وبيئات البث بالنطاق Ku الحساسة للطاقة.
-
هيكل مقاوم للعوامل الجوية بدرجة IP65 للاستخدام الخارجي
تم تصميم BUC-Ku01-11.3 v2.0 للتشغيل المستمر في الظروف الخارجية الصعبة، مما يوفر موثوقية عالية للتطبيقات البحرية والصحراوية وفوق قمم الجبال.
⚙️ الوظائف الرئيسية
-
تحويل التردد من L-band إلى Ku-band

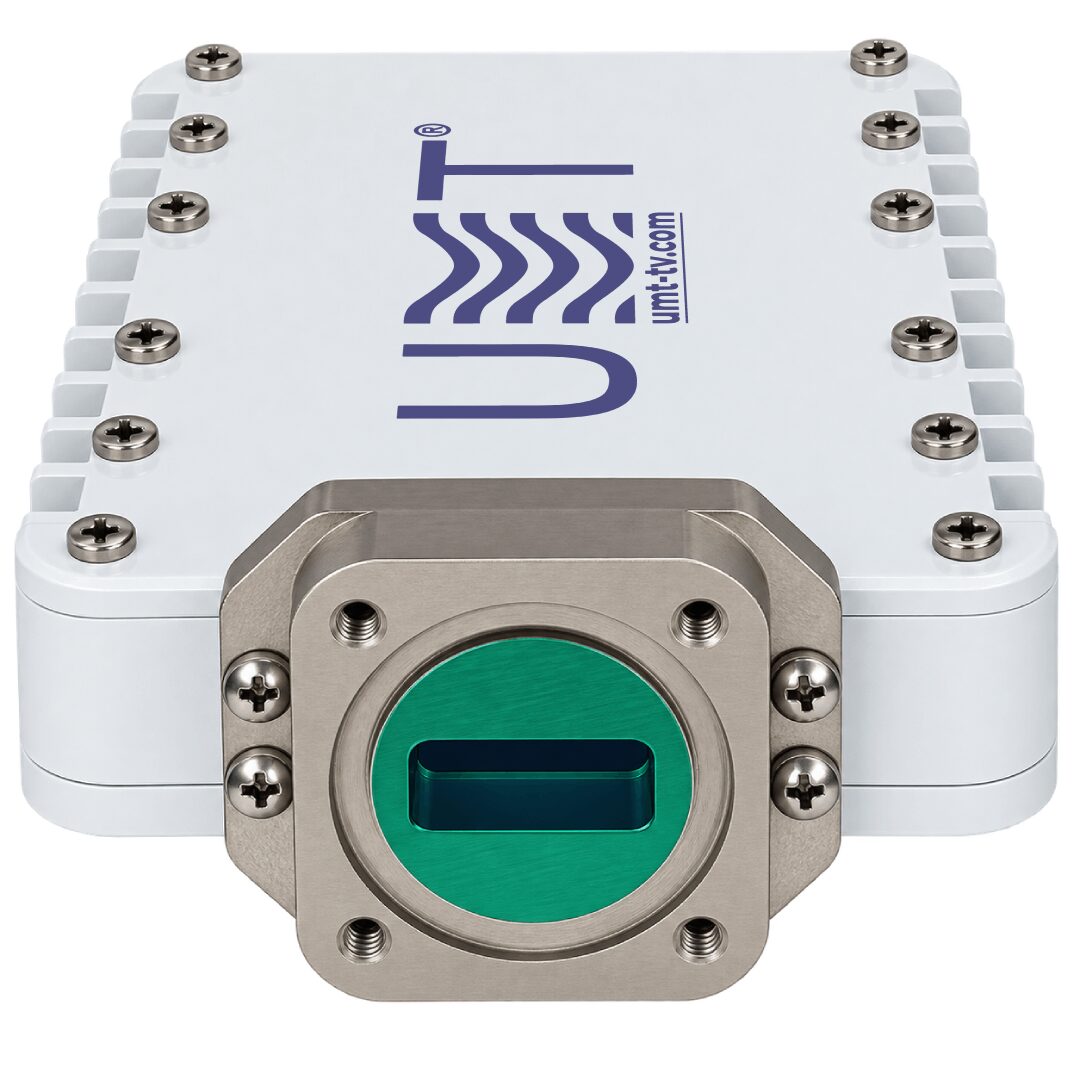

يقوم BUC-Ku01-11.3 v2.0 بتحويل ترددات الإدخال (950-1950 MHz) إلى خرج في النطاق Ku (12.25-13.25 GHz) باستخدام PLL LO الثابت بتردد 11.3 GHz، مع دعم معايير البث DVB-S/S2.
-
تحكم تلقائي في قدرة الخرج عبر ALC
بفضل نطاق ديناميكي يبلغ 25 dB، تقوم دوائر ALC بتنظيم الخرج، مما يضمن إرسالًا مستقرًا عبر مستويات الإدخال المختلفة ويحمي مكونات النظام.
-
تشغيل مستقر باستخدام PLL LO والمرجع الداخلي
يحافظ LO المقفل طوريًا والمرجع المدمج 10 MHz على ثبات عالٍ للتردد، مما يضمن جودة مستمرة لوصلات DVB-S/S2 الصاعدة.
-
تضخيم عالي الخطية مع ترشيح
توفر سلسلة تضخيم RF خرجًا قويًا مع IMD3 منخفض وضوضاء طفيلية منخفضة، مما يتيح تشغيل BUC عالي الخطية في مشاريع MVDS وVSAT.
-
مصمم للتكامل مع أنظمة DVB-S/S2
يندمج BUC-Ku01-11.3 v2.0 بسلاسة في سلاسل البث بالنطاق Ku، ومحطات الإعادة، وأنظمة headend، مع ضمان سلامة الإشارة والامتثال لمعايير DVB-S/S2.
🧩 التطبيقات
يعمل BUC-Ku01-11.3 v2.0 كجهاز BUC موثوق للنطاق Ku لمحطات VSAT ومركبات البث DSNG، مع توفير اتصال مستقر.
-
تطبيقات MVDS block upconverter
بفضل خرج الإشارة النظيف والخطية العالية، يعد هذا الطراز محول رفع ترددات مدمجًا لـ MVDS من أجل أنظمة توزيع الفيديو الأرضية.
-
BUC للنطاق Ku لمحطات إعادة بث التلفزيون
يضمن تحكمًا دقيقًا في التردد وتنظيمًا للطاقة من أجل توزيع موثوق للإشارة في شبكات إعادة البث التلفزيوني.
يتميز BUC-Ku01-11.3 v2.0 بخفة الوزن ومقاومة العوامل الجوية وكفاءة استهلاك الطاقة، مما يجعله مثاليًا لمساهمة البث الموقعي في الوحدات المتنقلة.
يمكن دمج هذا محول رفع الترددات المدمج للنطاق Ku في تصاميم OEM، أو الخزائن المعيارية، أو أنظمة headend التي تتطلب عتاد رفع مخصصًا للنطاق Ku.
-
التطبيقات في البيئات القاسية
يتيح الهيكل بدرجة IP65 لـ BUC-Ku01-11.3 v2.0 العمل في التركيبات البحرية أو الصحراوية أو فوق قمم الجبال حيث تكون الحماية من الطقس أمرًا بالغ الأهمية.
-
مشاريع teleport والبث واسعة النطاق
تضمن فلنجة WR75 PBR120 المعيارية تكاملًا سلسًا ضمن هياكل teleport والبنى التحتية واسعة النطاق الخاصة بالبث.
-
BUC للنطاق Ku مع مؤشر حالة LED وتحكم IP اختياري
مثالي للمهندسين الذين يحتاجون إلى ميزات المراقبة، حيث يوفر BUC-Ku01-11.3 v2.0 تشخيصات LED وتحكم IP اختياريًا للإدارة في الوقت الفعلي.
💡 لماذا يجب أن تشتري منا؟
- ضمان لمدة 1.5 سنة
- دعم ما بعد البيع لمدة 7 سنوات
- فريق دعم هندسي عن بُعد
- برنامج خصومات للعملاء الدائمين 🎁
💬 اتصل بنا
للحصول على تفاصيل إضافية أو مساعدة بخصوص BUC-Ku01-11.3 v2.0، لا تتردد في التواصل مع فريقنا. نحن نقدم استشارات احترافية ودعم ما بعد البيع للمساعدة في التركيب والإعداد، لضمان حصولك على أقصى استفادة من معدات البث الخاصة بك. إن BUC-Ku01-11.3 v2.0 متاح لتخصيص معلماته حسب الطلب.
