تم تصميم محول الرفع الترددي 1 W للنطاق Ku مع مذبذب محلي LO بتردد 9.75 GHz، الطراز BUC-Ku01-9.75 v2، للاستخدام في أنظمة بث تلفزيوني MVDS وفقًا لمعايير DVB-S/S2 أو DVB-C (استخدم زر “Customized” لاختيار المعلمات المطلوبة)، ويعمل حتى مع 25 حاملة. يحتوي BUC-Ku01-9.75 v2 على فلنجة خرج من نوع PBR120 ويمكن استخدامه مع وصلات راديوية مرحلية عادية (اتجاهية) أو هوائيات البث (قطاعية و أومني)، ويدعم BUC-Ku01-9.75 v2 جميع أنواع التضمين حتى 32APSK و256QAM (يمكنك اختيار نوع التضمين أثناء تعبئة نموذج “customized equipment”). يتميز BUC-Ku01-9.75 v2 بأفضل معاملات الخطية لضمان استقرار تردد الخرج وانخفاض مستوى IMD3 (هذه المعلمات مهمة جدًا للتضمين عالي الجودة، لذلك يتم قفل المذبذب المحلي في BUC-Ku01-9.75 v2 بواسطة PLL مع مرجع تردد داخلي). يوفر BUC-Ku01-9.75 v2 نطاق تردد خرج 10.7 – 11.7 GHz (عرض النطاق في Ku-band) لنطاق تردد دخل 950-1950 MHz (عرض النطاق في L-band).
BUC-Ku01-9.75 v2.0 هو محول رفع ترددات للنطاق Ku متوافق مع DVB-S/S2، ومصمم من أجل الرفع إلى الأقمار الصناعية، وشبكات MVDS، ومنصات البث المتنقلة. ويحتوي على مذبذب محلي PLL ثابت بتردد 9.75 GHz، مما يضمن دقة التردد، وضوضاء طور منخفضة، وتشغيلًا مستقرًا مع تنسيقات التضمين المتقدمة مثل 32APSK و256QAM.
يوفر هذا المرسل للنطاق Ku بالحالة الصلبة قدرة خرج 1 W عند P1dB، وكسبًا ≥47 dB، وتحكمًا تلقائيًا في المستوى بنطاق ديناميكي 25 dB. كما يعمل المرجع المدمج 10 MHz على تبسيط المزامنة في أنظمة البث DVB-S/S2، مما يجعل BUC-Ku01-9.75 v2.0 مثاليًا لوصلات الرفع عالية الثبات في النطاق Ku.
✅ مصمم للنشر الخارجي

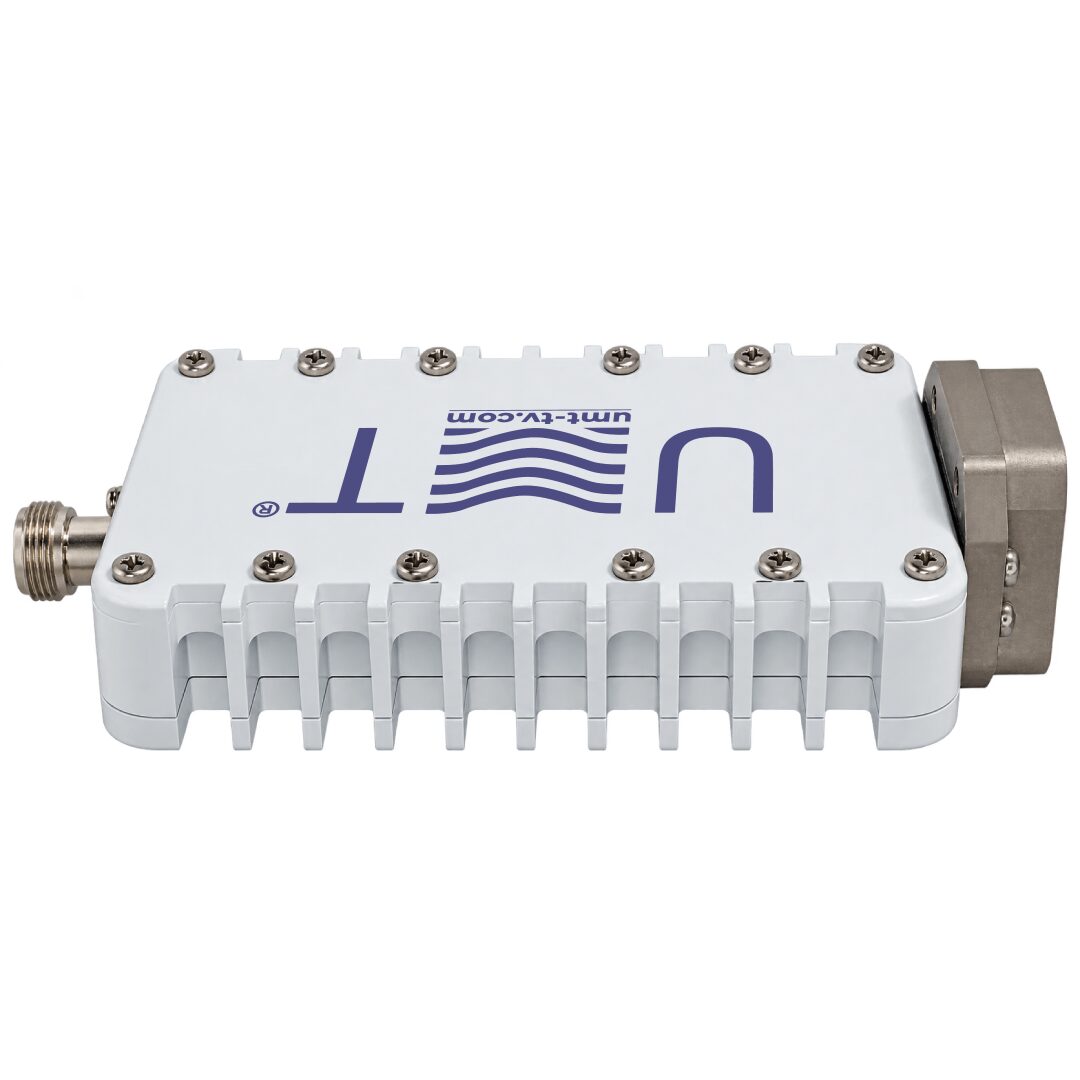

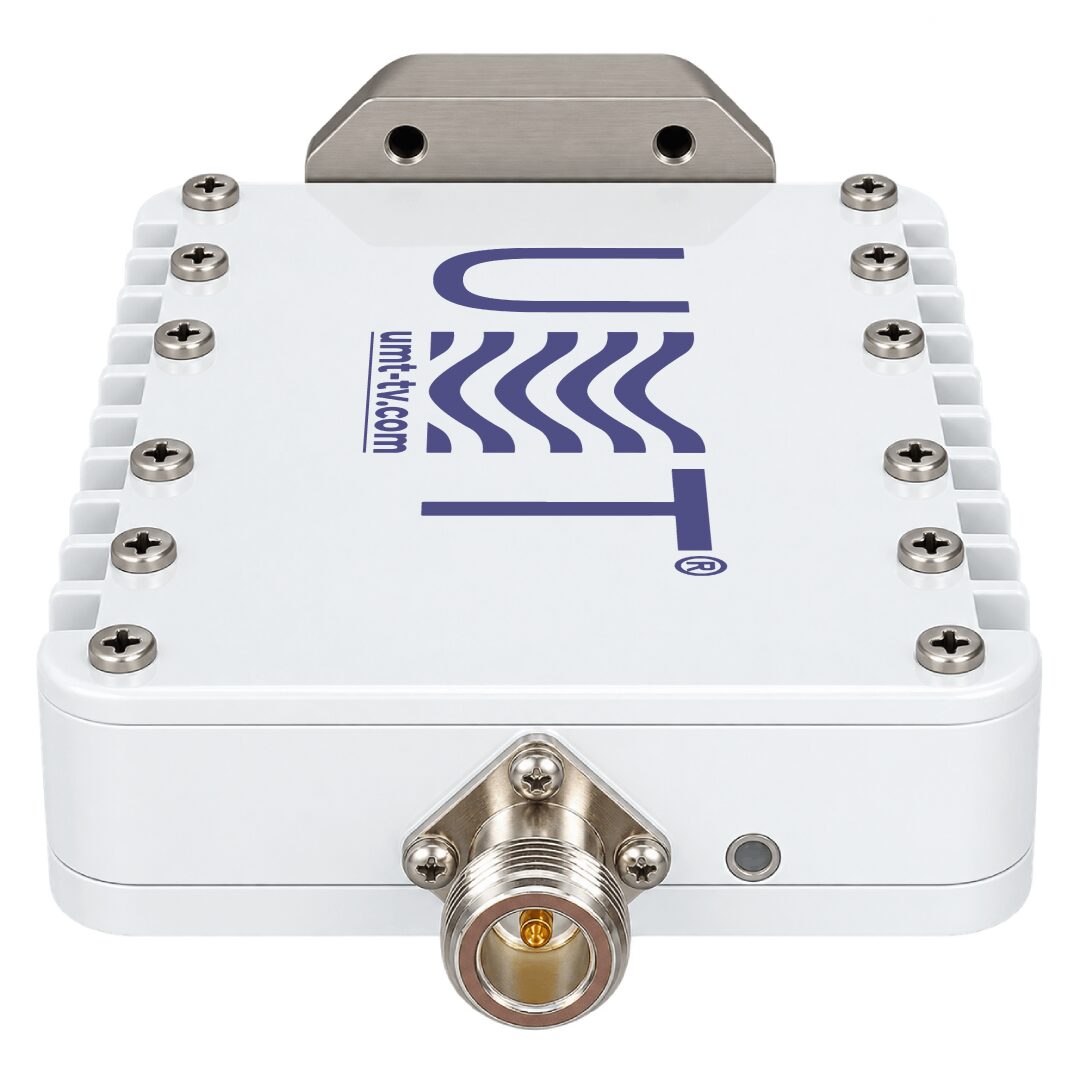

يتميز BUC-Ku01-9.75 v2.0 بهيكل مقاوم للعوامل الجوية بدرجة IP65، مما يوفر حماية ضد الغبار والرطوبة ودرجات الحرارة القصوى. وهو مزود بخرج RF من نوع WR75 waveguide / PBR120 flange ومدخل IF من نوع 50-ohm N-type Female (F وSMA اختياريان)، مما يضمن تكاملًا سلسًا لجهاز BUC في النطاق Ku.
✅ دعم حتى 25 حاملة
يحافظ هذا BUC متعدد الحوامل للنطاق Ku على خطية ممتازة، مع IMD3 عند −37 dBc وإشارات طفيلية داخل النطاق ≤−55 dBc، مما يضمن إرسال DVB-S/S2 نظيفًا وموثوقًا.
✅ مناسب جدًا لمشاريع البث الاحترافية
من وصلات VSAT وDSNG الصاعدة إلى أنظمة MVDS block upconverter وشبكات إعادة بث التلفزيون، يوفر هذا BUC للنطاق Ku بقدرة 1 W تشغيلًا موفرًا للطاقة (≤7 W) ووزنًا مدمجًا (~0.62 kg).
🛠️ سواء كنت تبحث عن BUC للنطاق Ku مع PLL LO بتردد 9.75 GHz ومؤشر حالة LED أو تقوم بدمج مضخم رفع DVB-S/S2 للنطاق Ku في وحدات البث المتنقلة، فإن BUC-Ku01-9.75 v2.0 يوفر الدقة والكفاءة والموثوقية.
🛒 إن BUC-Ku01-9.75 v2.0 متاح للشراء وجاهز للنشر في أي نظام إرسال في النطاق Ku يتطلب الحجم المدمج والثبات والجاهزية للاستخدام الخارجي.
📌 الميزات الرئيسية
-
BUC-Ku01-9.75 v2.0 مدمج للنطاق Ku بالحالة الصلبة
مصمم من أجل تكامل وصلات الرفع الموفرة للطاقة في النطاق Ku. كما أن هيكله المدمج مناسب لهوائيات الأسطح، ومركبات DSNG، ومواقع مكررات MVDS.
-

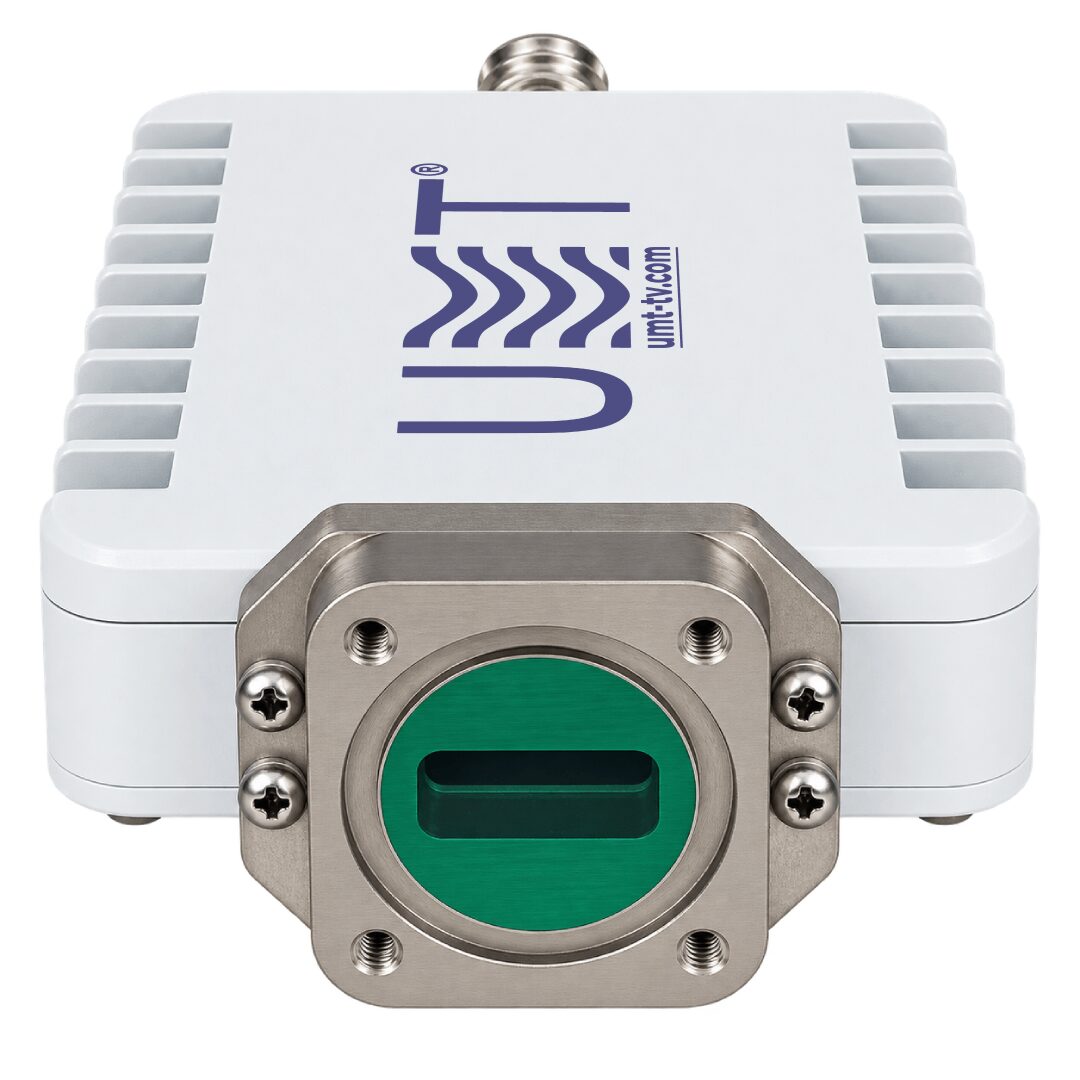

PLL LO ثابت بتردد 9.75 GHz مع ثبات ±2 ppm
يضمن تحويلًا مستقرًا من IF إلى RF لأنظمة DVB-S/S2. كما تقلل الدقة المقفلة طوريًا من الانجراف وضوضاء الطور، وهو أمر ضروري لوصلات الرفع عالية الخطية في النطاق Ku.
-

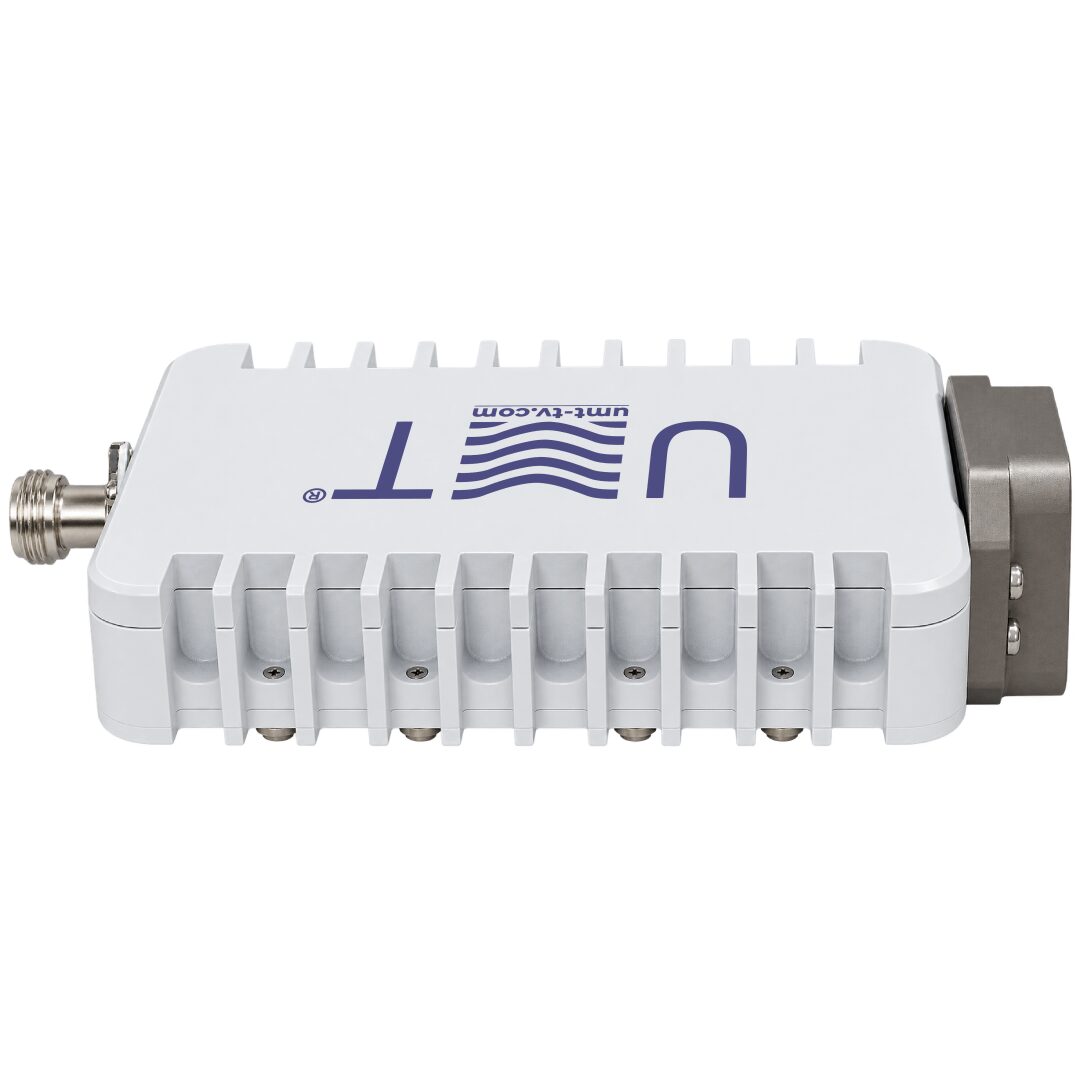

خرج 1 W عند P1dB مع ALC (نطاق 25 dB)
يحافظ على إرسال موثوق عبر إشارات IF المتغيرة. كما يضمن تسوية القدرة التلقائية ثبات قوة الحامل عبر التطبيقات متعددة الحوامل.
يتيح مزامنة النظام دون مراجع خارجية. كما يبسط التكامل الاحترافي لجهاز BUC في النطاق Ku لأنظمة DSNG وVSAT وشبكات البث.
-

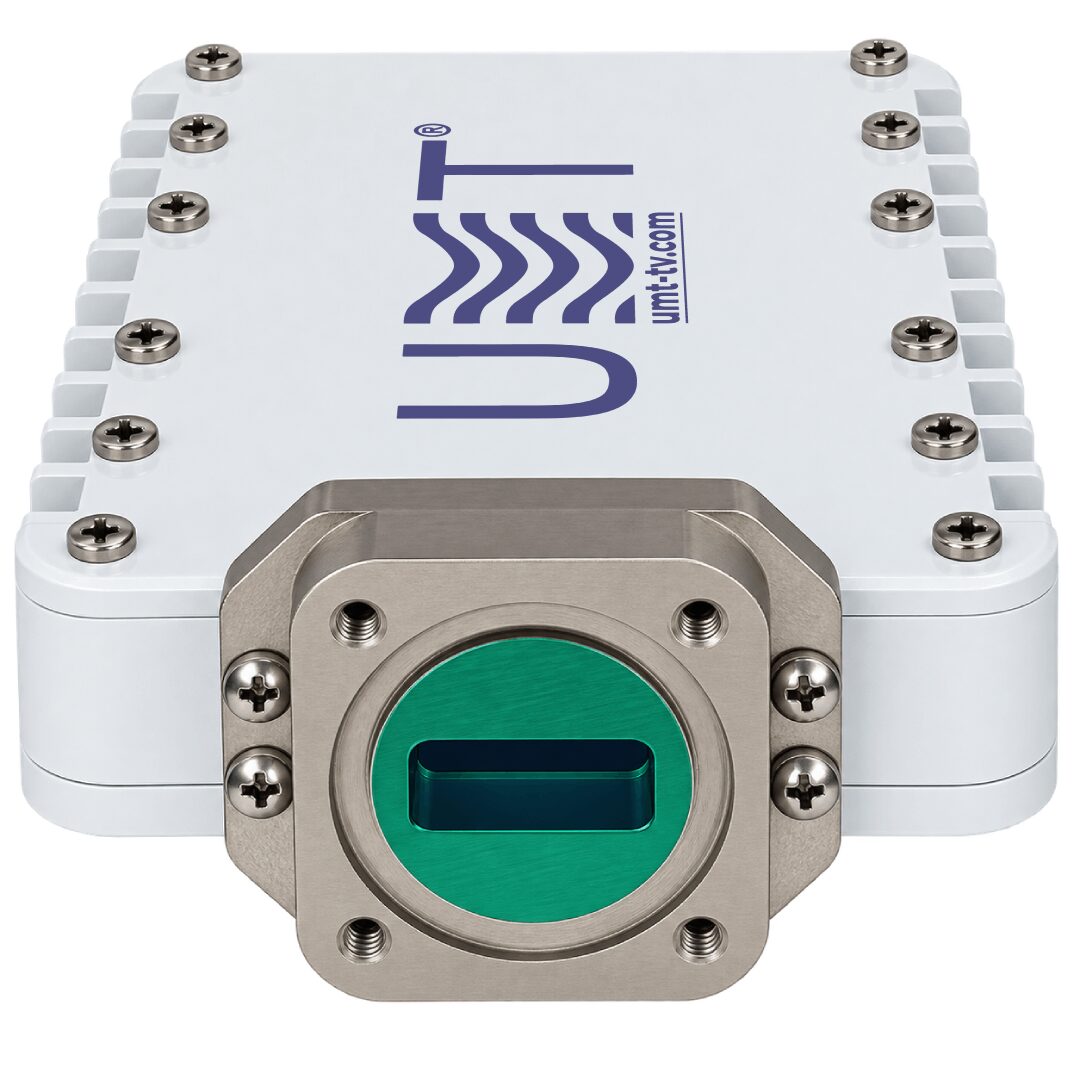

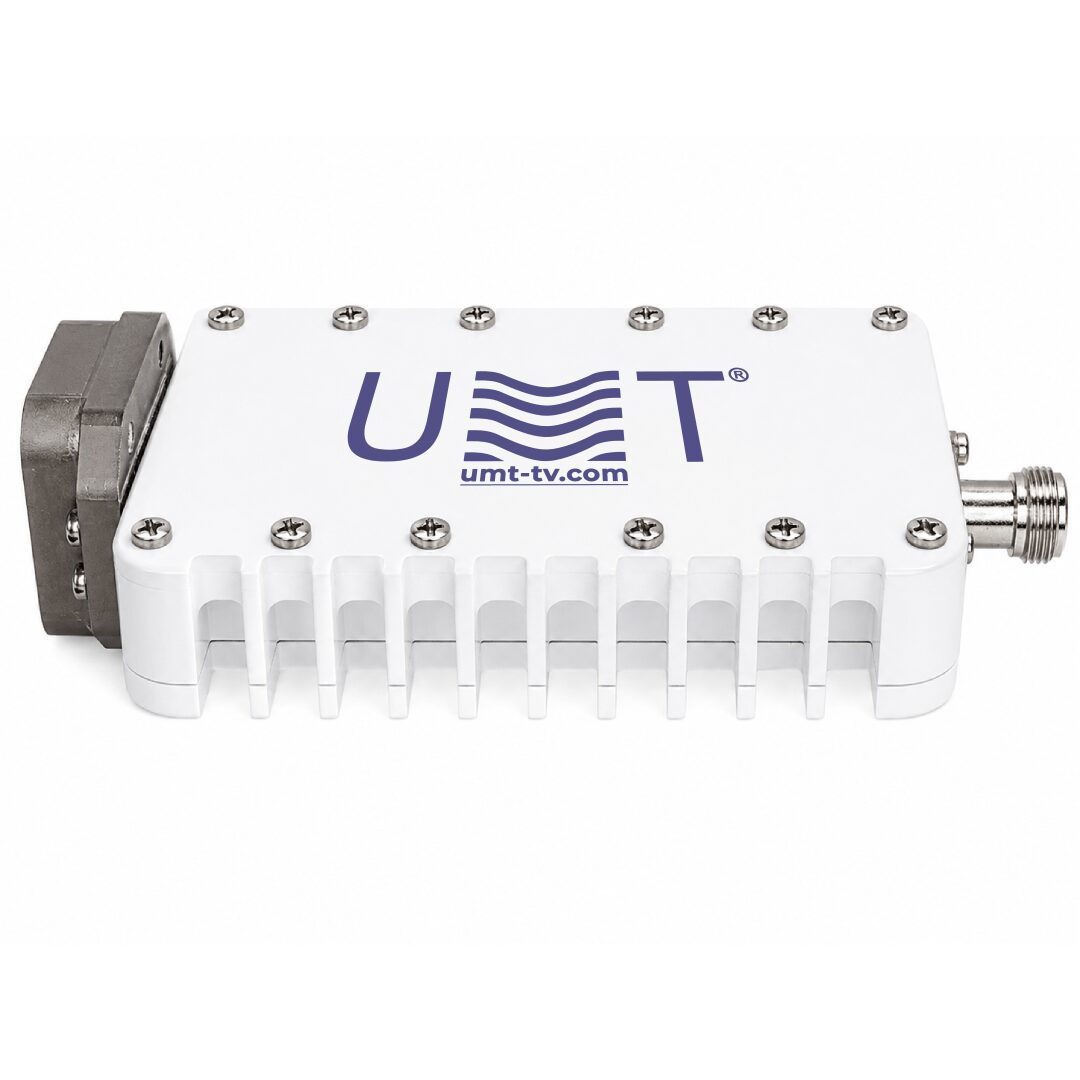

فلنجة WR75 / PBR120 القياسية في الصناعة
توفر تكاملًا ميكانيكيًا وتكاملاً سلسًا مع RF. وهي متوافقة مع هوائيات النطاق Ku الحالية وعتاد مكررات البث.
تضمن الإشارات الطفيلية داخل النطاق ≤−55 dBc وتسرب LO ≤−40 dBm إرسالًا نظيفًا لوصلات DVB-S/S2 الصاعدة المتطلبة.
⚙️ الوظائف الرئيسية
-
تحويل التردد من L-band إلى Ku-band

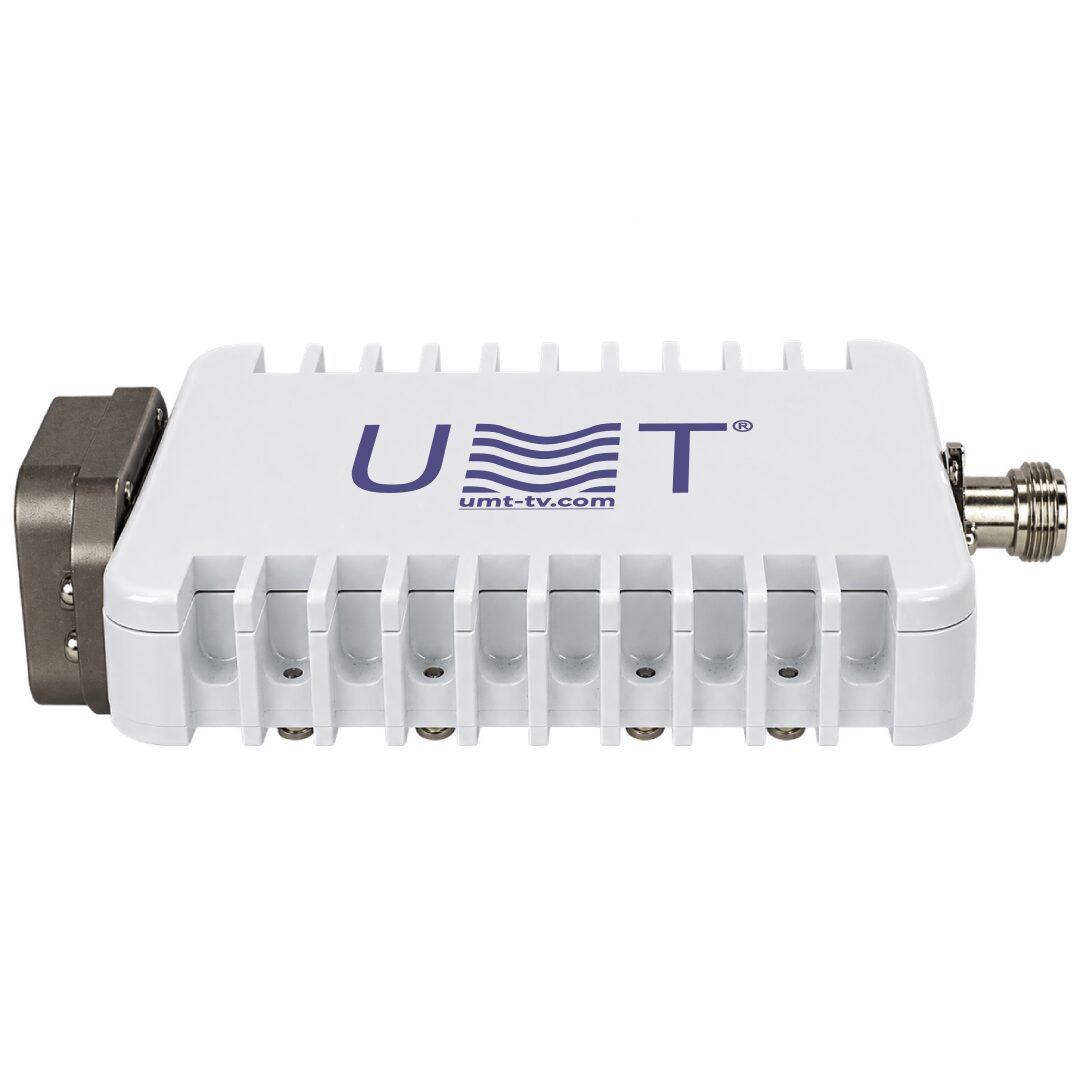

يقوم بتحويل IF (950-1950 MHz) إلى RF في النطاق Ku (10.7-11.7 GHz) باستخدام PLL LO دقيق بتردد 9.75 GHz.
-
تحكم تلقائي في قدرة الخرج عبر ALC
يحافظ على خرج ثابت في البيئات متعددة الحوامل، مع حماية المعدات اللاحقة من الحمل الزائد.
يحافظ PLL المدمج مع المرجع الداخلي 10 MHz على دقة التردد طويلة الأمد في بيئات البث وteleport.
يوفر خطية عالية وتشويهًا منخفضًا، مما يضمن التوافق مع مخططات التضمين المتقدمة مثل DVB-S2 32APSK و256QAM.
🧩 التطبيقات
-
VSAT BUC ووصلات DSNG الصاعدة
مثالي للمحطات الفضائية المدمجة ومركبات الرفع الخاصة بالبث.
-
تطبيقات MVDS block upconverter
يتيح توزيع الفيديو الأرضي مع تحويل ثابت لإشارات النطاق Ku.
يضمن إعادة توليد دقيقة للتردد مع حد أدنى من الانبعاثات الطفيلية.
يضمن الهيكل خفيف الوزن والمصنف بدرجة IP65 وصلات رفع حية موثوقة في التطبيقات الخارجية.
-
تكامل BUC للنطاق Ku في أنظمة OEM
يلائم خزائن البث وحلول الرفع المعيارية التي تتطلب وحدات RF دقيقة.
