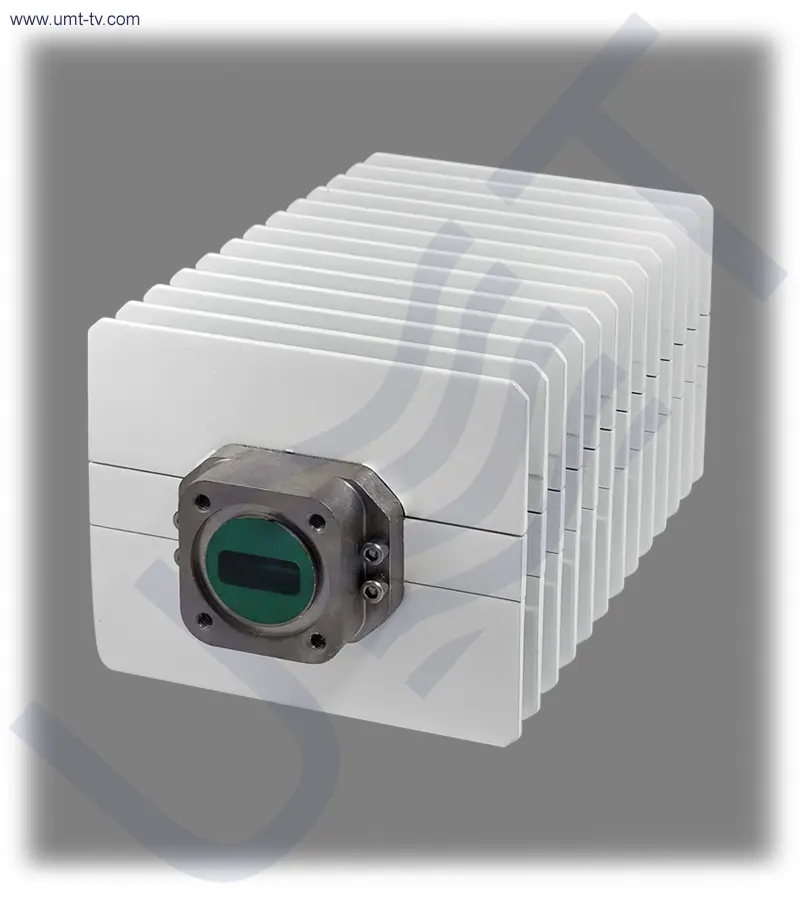

تم تصميم BUC-Ku04-12.8 v2، وهو محول رفع ترددات Ku-band بقدرة 4 واط مع مذبذب محلي LO بقيمة 12.8 GHz، لتطبيقات أنظمة بث تلفزيون MVDS وفقًا لمعايير DVB-S/S2 أو DVB-C (استخدم زر “Customized” لاختيار المعلمات المطلوبة)، ويعمل حتى مع 25 حاملة. يحتوي BUC-Ku04-12.8 v2 على فلنجة خرج من نوع PBR120 ويمكن استخدامه مع وصلة راديوية مرحلية عادية (اتجاهية) أو هوائيات البث (قطاعية وأومني) هوائيات. يدعم BUC-Ku04-12.8 v2 جميع أنواع التضمين حتى 32APSK و256QAM (يمكنك اختيار نوع التضمين أثناء تعبئة نموذج “المعدات المخصصة”). يتميز BUC-Ku04-12.8 v2 بأفضل معلمات الخطية لضمان استقرار تردد الخرج وانخفاض مستوى IMD3 (وهذه المعلمات مهمة جدًا للحصول على تضمين عالي الجودة، لذلك فإن المذبذب المحلي لجهاز BUC-Ku04-12.8 v2 مقفل بواسطة PLL مع مرجع تردد داخلي). يوفر BUC-Ku04-12.8 v2 نطاق تردد خرج 13.75 – 14.75 GHz (عرض النطاق في Ku-band) لنطاق تردد دخل 950-1950 MHz (عرض النطاق في L-band).
BUC-Ku04-12.8 v2.0 هو محول رفع ترددات Ku-band بقدرة 4 واط، مُصمم من أجل وصلات البث الصاعدة DVB-S/S2، وتوزيع تلفزيون MVDS، ومحطات مكررات الأقمار الصناعية. وبفضل موثوقية الحالة الصلبة والطيف النظيف للخرج، فإنه يُعد مثاليًا لشبكات البث المتطلبة.
يستخدم BUC-Ku04-12.8 v2.0 مذبذبًا محليًا مقفلًا بتقنية PLL عند 12.8 GHz مع ثبات تردد ±2 ppm وضوضاء طور منخفضة تبلغ −85 dBc/Hz @10 kHz. ومع دعمه لصيغ التضمين DVB-S2 حتى 32APSK و256QAM، فإنه يوفر إرسالًا عالي الجودة مع مستوى IMD3 منخفض وخطية ممتازة.
✅ مُصمم للنشر الخارجي
يوضع BUC-Ku04-12.8 v2.0 داخل هيكل متين مقاوم للعوامل الجوية بمعيار IP65، ما يضمن المتانة في الظروف الخارجية القاسية. ويتيح مخرج RF بفلنجة WR75 PBR120 ومدخل IF من نوع N-type Female تكاملًا سلسًا مع البنى التحتية للبث الساتلي.
✅ دعم حتى 25 حاملة
يوفر جهاز الإرسال متعدد الحوامل هذا ضمن نطاق Ku-band تشغيلًا مستقرًا لما يصل إلى 25 حاملة. ومع إشارات غير مرغوب فيها داخل النطاق ≤−55 dBc وتسرب LO ≤−40 dBm، فإنه يضمن أداء DVB-S2 موثوقًا في أنظمة البث وMVDS.
✅ كفاءة وأداء عاليَا القدرة
مع قدرة خرج P1dB تبلغ 4 واط، وكسب 56 dB، واستهلاك ≤17 W، يجمع BUC-Ku04-12.8 v2.0 بين قدرة RF العالية والكفاءة في استهلاك الطاقة، مما يجعله مثاليًا للتشغيل المستمر في وصلات البث الصاعدة.
🛠️ تم تصميم BUC-Ku04-12.8 v2.0 خصيصًا من أجل مضخمات الوصلة الصاعدة للبث، وأنظمة مكررات الأقمار الصناعية، وشبكات بث MVDS التي تتطلب إرسال Ku-band عالي القدرة مع ثبات ترددي موثوق.
🛒 متوفر الآن، وجهاز BUC-Ku04-12.8 v2.0 جاهز للنشر في البنى التحتية الاحترافية للبث والإرسال الساتلي Ku-band وفق معيار DVB-S2.
📌 الميزات الرئيسية
-
محول رفع ترددات Ku-band بقدرة 4 واط
يوفر إرسال RF قويًا لأنظمة البث وMVDS والأنظمة الساتلية.
-
LO مُثبت بتقنية PLL عند 12.8 GHz
يضمن دقة ترددية طويلة الأمد مع انجراف منخفض وضوضاء طور في حدها الأدنى.
-
كسب 56 dB مع نطاق ALC يبلغ 25 dB
يضمن التحكم الديناميكي الواسع ثبات قدرة الخرج عبر ظروف دخل متغيرة.
يتيح مزامنة دقيقة دون الحاجة إلى مرجع خارجي.
يتميز بمخرج RF بفلنجة WR75 PBR120 ومدخل IF من نوع N-type Female للتوافق مع معايير الصناعة.
يضمن المستوى المنخفض لـ IMD3 والقمع الممتاز للإشارات غير المرغوب فيها تضمين DVB-S2 نظيفًا حتى 256QAM.
بوزن لا يتجاوز 1.15 kg ومع حماية IP65، فهو مناسب لأنظمة البث الثابتة والمتنقلة.
⚙️ الوظائف الرئيسية
-
رفع التردد من IF إلى Ku-band
يحوّل دخل 950-1950 MHz إلى خرج Ku-band مستقر ضمن 13.75-14.75 GHz لأنظمة DVB-S2.
-
التحكم التلقائي في المستوى (ALC)
يحافظ على خرج موثوق عند 4 واط مع نطاق تحكم يبلغ 25 dB، مما يتيح التشغيل متعدد الحوامل.
يوفر إرسال DVB-S2 نظيفًا مع حد أدنى من التشويه عبر جميع صيغ التضمين المدعومة.
-
تصميم موفر للطاقة بالحالة الصلبة
يستهلك ≤17 W مع توفير أداء عالٍ، مما يقلل النفقات التشغيلية في عمليات البث.
يضمن PLL مع المرجع الداخلي المزامنة والتشغيل الموثوق على المدى الطويل.
🧩 التطبيقات
خرج مستقر بقدرة 4 واط لجمع الأخبار الساتلية والمحطات المتنقلة.
يدعم أنظمة التوزيع الأرضي متعددة القنوات بكفاءة.
يضمن إعادة بث DVB-S2 مع مزامنة دقيقة.
يدعم الهيكل المتين بمعيار IP65 عربات البث المباشر.
مناسب لمُدمجي الأنظمة الذين يحتاجون إلى أجهزة BUC مدمجة وقوية ضمن Ku-band.
-
عمليات النشر في البيئات القاسية
نطاق التشغيل من −40℃ إلى +50℃ مع حماية كاملة من الرطوبة.
يُبسّط التكامل بفضل فلنجة WR75 ودعم المرجع 10 MHz.
مزود بمؤشرات حالة LED وتحكم اختياري عن بُعد عبر IP.
💡 لماذا ينبغي أن تشتري منا؟
- ضمان لمدة 1.5 سنة
- دعم ما بعد البيع لمدة 7 سنوات
- فريق دعم هندسي عن بُعد
- برنامج خصومات للعملاء الدائمين 🎁
💬 اتصل بنا
للحصول على تفاصيل إضافية أو مساعدة بخصوص BUC-Ku04-12.8 v2.0، لا تتردد في التواصل مع فريقنا. نحن نوفر استشارات احترافية ودعمًا لما بعد البيع للمساعدة في التركيب والإعداد، بما يضمن حصولك على أقصى استفادة من معدات البث الخاصة بك. كما أن
BUC-Ku04-12.8 v2.0 متاح أيضًا بمعلمات مخصصة حسب الطلب.
