BUC-Ku10-9.75

BUC-Ku10-9.75 هو BUC احترافي من فئة Ku-band وفق معيار DVB-S/S2، مُصمم من أجل الوصلات الساتلية الصاعدة، وشبكات MVDS، وتطبيقات البث التلفزيوني الرقمي. وبصفته محول رفع ترددات Ku-band بالحالة الصلبة، فهو يتميز بـ مذبذب محلي PLL ثابت عند 9.75 GHz من أجل ثبات ممتاز في التردد وضوضاء طور منخفضة. ويضمن BUC-Ku10-9.75 موثوقية عالية وأداء RF قويًا لصيغ التضمين المتقدمة مثل 32APSK و256QAM.

يوفر جهاز الإرسال هذا من نوع Ku-band BUC قدرة خرج 10 W عند P1dB مع كسب ≥60 dB وميزة ALC مدمجة لمعادلة القدرة التلقائية الديناميكية. كما أن مرجع 10 MHz المدمج يجعل BUC-Ku10-9.75 خيارًا مثاليًا لمُدمجي الأنظمة الذين يحتاجون إلى جهاز Ku-band BUC عالي الثبات مع مذبذب PLL وأداء DVB-S/S2 ثابت.

✅ مُصمم للنشر الخارجي

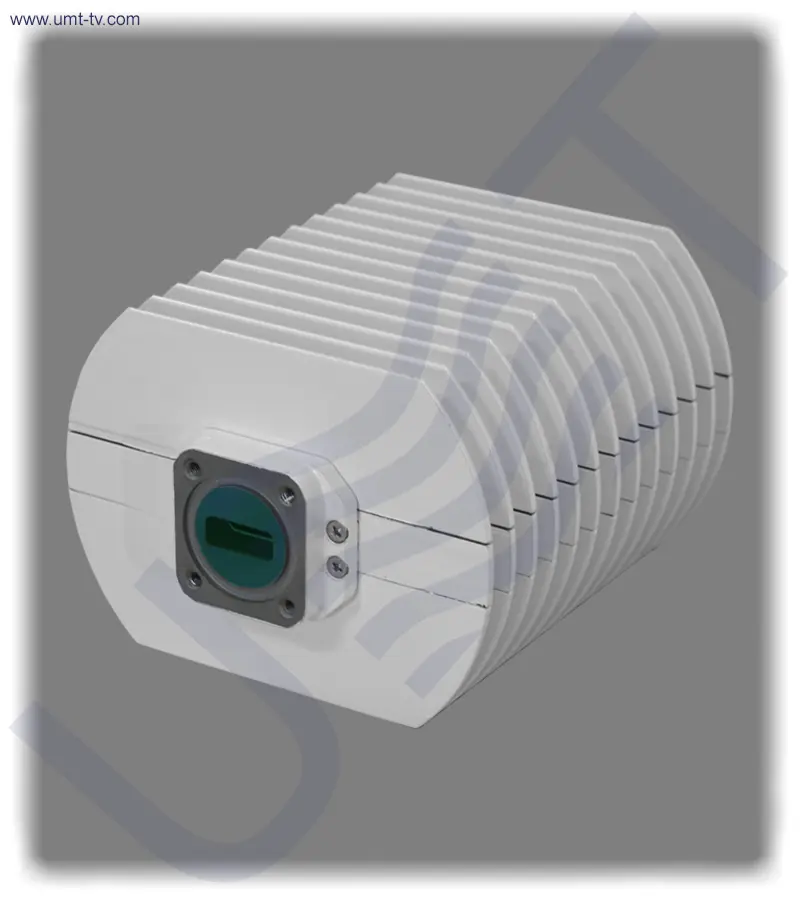

يوضع BUC-Ku10-9.75 داخل هيكل متين بمعيار IP65، مما يضمن التشغيل الكامل في الظروف الجوية الصعبة. وبفضل مخرج WR75 waveguide / PBR120 flange ومدخل IF من نوع N-type female، فإن BUC-Ku10-9.75 يمثل حل BUC خارجي متكامل ضمن Ku-band لعمليات النشر الثابتة والمتنقلة.

✅ دعم حتى 25 حاملة

يدعم BUC-Ku10-9.75 ما يصل إلى 25 حاملة، مما يجعله مناسبًا لجهات البث، ومُدمجي الأنظمة، ومزودي خدمات الوصلات الصاعدة. وتضمن ضوضاء الطور المنخفضة وقمع الإشارات غير المرغوب فيها داخل النطاق (≤−55 dBc) إرسالًا نظيفًا في تطبيقات Ku-band BUC متعددة الحوامل.

✅ موثوقية الحالة الصلبة لمشاريع البث

إن BUC-Ku10-9.75 هو جهاز Ku-band BUC بالحالة الصلبة مع استهلاك منخفض للطاقة (≤30 W) وتصميم مدمج (~1.24 kg). وهذا يجعل BUC-Ku10-9.75 جهاز Ku-band outdoor BUC متينًا وفعّالًا لمحطات VSAT، ووصلات DSNG الصاعدة، وأنظمة بث MVDS، وعمليات تكامل محطات إعادة الإرسال.

🛠️ سواء كنت تقوم ببناء تكامل Ku-band BUC لوحدات البث المتنقلة أو تبحث عن Ku-band BUC مع مرجع 10 MHz ومؤشر LED، فإن BUC-Ku10-9.75 مُحسّن من أجل الكفاءة والثبات والأداء الخارجي.

🛒 إن BUC-Ku10-9.75 متوفر الآن للطلب وجاهز للنشر في أي نظام Ku-band BUC يتطلب الحجم المدمج والثبات وموثوقية الحالة الصلبة.

📌 الميزات الرئيسية

• جهاز Ku-band BUC مدمج بهيكلية الحالة الصلبة

تم تصميم BUC-Ku10-9.75 كجهاز Ku-band Block Upconverter مدمج وموفر للطاقة بالحالة الصلبة. وقد صُمم لتقديم أداء DVB-S/S2 موثوق في شبكات MVDS، ومحطات إعادة الإرسال، وعربات DSNG المتنقلة، مما يجعله جهاز إرسال Ku-band BUC ممتازًا لكل من عمليات النشر الثابتة والمتنقلة.

• مذبذب PLL ثابت عند 9.75 GHz مع ثبات ±2 ppm

بفضل مذبذب محلي PLL عند 9.75 GHz مع ثبات ±2 ppm، يضمن BUC-Ku10-9.75 تحويل تردد دقيقًا وانجرافًا في حده الأدنى. وبصفته جهاز Ku-band BUC عالي الثبات مع مذبذب PLL، يضمن BUC-Ku10-9.75 مزامنة دقيقة لوصلات DVB-S/S2 الصاعدة، وصيغ التضمين المتقدمة، وتطبيقات البث الساتلي طويلة الأمد.

• قدرة خرج 10 W عند P1dB مع نطاق ALC يبلغ 25 dB

مع تقديم 10 W عند P1dB، يحافظ BUC-Ku10-9.75 على قدرة إشارة قوية عبر نطاق الخرج. كما يسمح التحكم التلقائي في المستوى (ALC) مع نطاق ديناميكي يبلغ 25 dB لـ BUC-Ku10-9.75 بالتكيف مع إشارات الدخل المتغيرة مع ضمان أداء موثوق لمضخم الوصلة الصاعدة ضمن Ku-band في البيئات متعددة الحوامل.

• مذبذب مرجعي مدمج 10 MHz

يأتي BUC-Ku10-9.75 مع مذبذب مرجعي داخلي بتردد 10 MHz، مما يُبسّط تصميم النظام ويقلل الحاجة إلى المكونات الخارجية. وهذا يجعل BUC-Ku10-9.75 جهاز Ku-band Block Upconverter مثاليًا لمحطات VSAT وعمليات DSNG ومنصات MVDS حيث تكون المزامنة الدقيقة أمرًا أساسيًا.

• فلنجة WR75 PBR120 قياسية ومدخل IF من نوع N-type

بفضل مخرج RF بفلنجة WR75 PBR120 ومدخل IF من نوع N-type بقدرة 50 أوم، يندمج BUC-Ku10-9.75 بسلاسة في أنظمة الوصلة الصاعدة الساتلية الحالية ضمن Ku-band. وتجعل هذه الواجهات من BUC-Ku10-9.75 جهاز Ku-band BUC متعدد الاستخدامات لمشاريع teleport وتجهيزات محطات مكررات التلفزيون.

• نقاء طيفي ممتاز وخرج منخفض من الإشارات غير المرغوب فيها

يحافظ BUC-Ku10-9.75 على انبعاثات غير مرغوب فيها داخل النطاق بمقدار ≤−55 dBc وتسرب LO ≤−40 dBm. ويضمن هذا النقاء الطيفي العالي أن يعمل BUC-Ku10-9.75 كجهاز Ku-band BUC عالي الخطية مناسب للبث الاحترافي وإرسال DVB-S/S2.

• خصائص فائقة لضوضاء الطور

يوفر BUC-Ku10-9.75 ضوضاء طور منخفضة تبلغ −85 dBc/Hz @10 kHz، مما يضمن إرسالًا نظيفًا للحامل. وهذا يجعل BUC-Ku10-9.75 جهاز إرسال Ku-band BUC موثوقًا لوصلات الأقمار الصناعية DVB-S/S2 الصاعدة المتقدمة ذات متطلبات التضمين المعقدة.

• تشغيل فعّال للطاقة وهيكل متين

يعمل BUC-Ku10-9.75 ضمن 18-30 VDC مع استهلاك ≤30 W، وهو موفر للطاقة مع توفير حماية IP65 للاستخدام الخارجي. ويضمن هذا الـ Ku-band outdoor BUC المتين تشغيلًا موثوقًا في الظروف الجوية القاسية ونطاقات الحرارة الشديدة.

⚙️ الوظائف الرئيسية

• رفع التردد من IF إلى Ku-band

يقوم BUC-Ku10-9.75 بتحويل دخل L-band ‏(950-1950 MHz) إلى خرج RF ضمن Ku-band ‏(10.7-11.7 GHz) باستخدام مذبذب PLL الثابت عند 9.75 GHz. ويجعل هذا التحويل الدقيق BUC-Ku10-9.75 جهاز Ku-band Block Upconverter موثوقًا لمُضمّنات DVB-S/S2 وأنظمة البث.

• تحكم تلقائي في المستوى من أجل خرج ثابت 10 W

بفضل وظيفة ALC، ينظم BUC-Ku10-9.75 قدرة الخرج في الوقت الفعلي، مع الحفاظ على خرج RF ثابت بقدرة 10 W. وهذا يضمن أن يعمل BUC-Ku10-9.75 كمضخم وصلة صاعدة مستقر ضمن Ku-band حتى في البيئات متعددة الحوامل والمتقلبة.

• ثبات ترددي عالٍ مع PLL ومرجع 10 MHz

يجمع BUC-Ku10-9.75 بين تحكم LO المقفل بتقنية PLL ومرجع داخلي 10 MHz لتقديم دقة ترددية موثوقة. وهذا يجعل BUC-Ku10-9.75 جهاز Ku-band BUC عالي الثبات مناسبًا للتطبيقات الساتلية DVB-S/S2 التي تتطلب دقة عالية.

• تضخيم عالي الخطية مع تشويه IMD3 منخفض

بفضل IMD3 ≤−37 dBc، يوفر BUC-Ku10-9.75 إرسالًا نظيفًا وخطيًا للإشارات الرقمية المتقدمة. وهذا يضمن أن يعمل BUC-Ku10-9.75 كجهاز Ku-band BUC عالي الخطية لمشغلي البث والاتصالات.

• ترشيح RF متقدم وقمع للتداخل

يستخدم BUC-Ku10-9.75 ترشيح RF داخليًا لتقليل التداخل وتعزيز جودة الإرسال. وهذا يجعل BUC-Ku10-9.75 جهاز Ku-band Block Upconverter ممتازًا لبيئات RF المزدحمة والشبكات متعددة الحوامل.

• تكامل سهل مع أنظمة DVB-S/S2

بفضل واجهاته القياسية وأبعاده المدمجة، يندمج BUC-Ku10-9.75 بسلاسة في تطبيقات Ku-band BUC وفق معيار DVB-S/S2، بما في ذلك محطات إعادة الإرسال، والوصلات الصاعدة، ومنشآت teleport.

🧩 التطبيقات

• وصلات VSAT وDSNG الصاعدة

إن BUC-Ku10-9.75 هو جهاز VSAT BUC قوي بقدرة 10 W للمحطات الساتلية الصغيرة وعربات DSNG. وتضمن موثوقيته بالحالة الصلبة أداءً مستقرًا لجهاز Ku-band satellite BUC لجهات البث المتنقلة.

• أنظمة بث MVDS

بصفته MVDS block upconverter، يدعم BUC-Ku10-9.75 مشاريع البث الأرضي ذات التوزيع متعدد القنوات. وتستفيد جهات البث من التشويه المنخفض والخرج القوي لـ RF الذي يوفره BUC-Ku10-9.75.

• محطات مكررات التلفزيون

يعمل BUC-Ku10-9.75 كجهاز Ku-band BUC وفق معيار DVB-S/S2 لمحطات إعادة الإرسال، حيث يعيد توليد إشارات نظيفة ومتزامنة من أجل الإرسال اللاحق في أنظمة البث الإقليمية.

• مساهمة البث المتنقل

إن BUC-Ku10-9.75 هو جهاز Ku-band outdoor BUC محمي بمعيار IP65 ومُحسّن لعربات البث المتنقلة. وبفضل وزنه الخفيف وحجمه المدمج، فإنه يوفر أداءً ثابتًا في العمليات الميدانية ووصلات البث المباشر.

• مشاريع OEM ومُدمجي الأنظمة

إن BUC-Ku10-9.75 هو جهاز Ku-band Block Upconverter مدمج مناسب لمصنّعي OEM ومُدمجي الأنظمة. كما تُبسّط الفلنجة القياسية ومدخل IF من نوع N-type عملية الدمج ضمن خزائن البث المخصصة.

• النشر الخارجي ضمن Ku-band في البيئات القاسية

يعمل BUC-Ku10-9.75 بشكل موثوق في الظروف الخارجية القاسية (−40℃ إلى +50℃). كما يضمن هيكله المتين أداءً مستقرًا لجهاز Ku-band BUC في المنشآت البحرية أو الصحراوية أو الجبلية.

• أنظمة teleport والبنية التحتية الثابتة

بفضل توافقه مع فلنجة WR75 PBR120، يندمج BUC-Ku10-9.75 بسلاسة في سلاسل الوصلة الصاعدة لمنشآت teleport ومحطات البث الثابتة، مع توفير أداء Ku-band BUC موثوق وفق معيار DVB-S/S2.

• للمهندسين الذين يحتاجون إلى تحكم IP ومراقبة LED

يجعل التحكم الاختياري عن بُعد عبر IP ومؤشرات LED من BUC-Ku10-9.75 جهاز إرسال Ku-band BUC مرنًا للمهندسين الذين يديرون أنظمة الأقمار الصناعية DVB-S/S2 الحرجة.

💡 لماذا ينبغي أن تشتري منا؟

• ضمان لمدة 1.5 سنة
• دعم ما بعد البيع لمدة 7 سنوات
• فريق دعم هندسي عن بُعد
• برنامج خصومات للعملاء الدائمين 🎁

💬 اتصل بنا

للحصول على تفاصيل إضافية أو مساعدة بخصوص BUC-Ku10-9.75، لا تتردد في التواصل مع فريقنا. نحن نوفر استشارات احترافية ودعمًا لما بعد البيع للمساعدة في التركيب والإعداد، بما يضمن حصولك على أقصى استفادة من معدات البث الخاصة بك. ويتوفر BUC-Ku10-9.75 بمعلمات مخصصة حسب الطلب.
