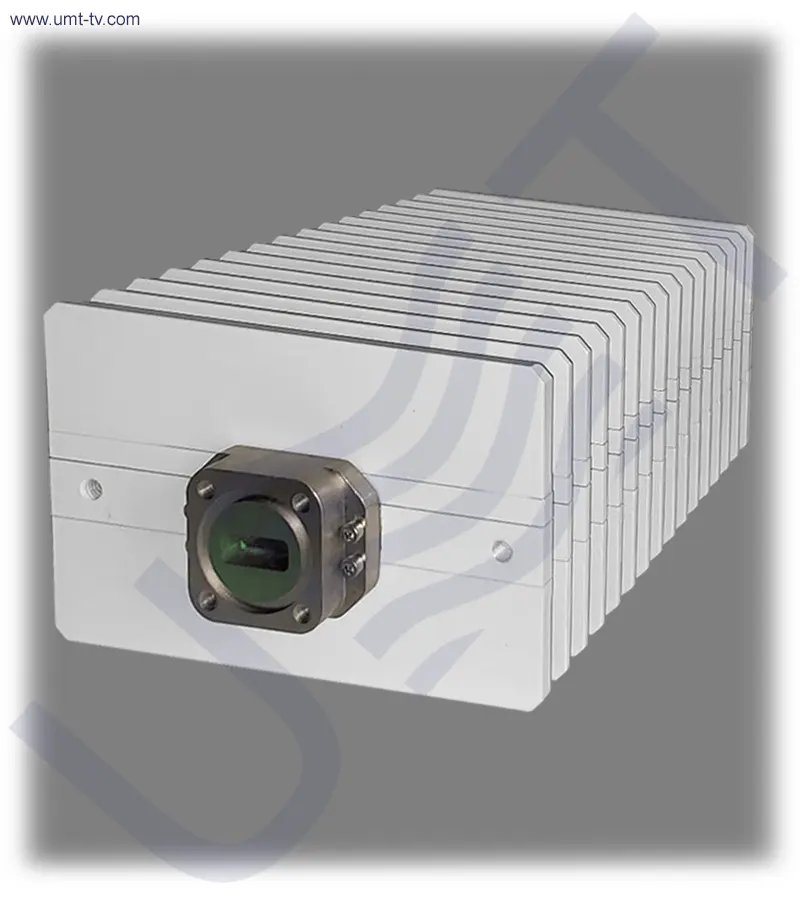

BUC-Ku20-10.75 v2

BUC-Ku20-10.75 v2 هو محول رفع ترددات Ku-band احترافي وفق معيار DVB-S/S2، مُصمم من أجل الوصلات الساتلية الصاعدة، وبث MVDS، وعربات DSNG، ومحطات إعادة الإرسال الإقليمية. وبفضل المذبذب المحلي PLL الثابت عند 10.75 GHz، يضمن جهاز الإرسال Ku-band BUC هذا دقة ترددية وأداءً طيفيًا ممتازًا. ومع قدرة خرج 20 W عند P1dB، ومرجع 10 MHz مدمج، ودعم لما يصل إلى 25 حاملة، يوفر BUC-Ku20-10.75 v2 تضخيمًا قويًا وموثوقًا للوصولات الصاعدة ضمن Ku-band.

وبفضل الخطية الفائقة التي تبلغ IMD3 ≤−37 dBc وقمع الإشارات غير المرغوب فيها بمقدار ≤−55 dBc، يضمن BUC-Ku20-10.75 v2 إرسالًا عالي الجودة وفق معيار DVB-S/S2 حتى في الأنظمة متعددة الحوامل الكثيفة. كما أن هيكله بمعيار IP65، وضوضاء الطور المنخفضة البالغة −85 dBc/Hz @10 kHz، وشكله المدمج بوزن ~2.95 kg تجعله جهاز Ku-band outdoor BUC مثاليًا لمشاريع البث الاحترافية.

✅ مُصمم للنشر الخارجي

يتميز BUC-Ku20-10.75 v2 بهيكل مقاوم للعوامل الجوية بمعيار IP65، مما يجعله مقاومًا للغبار والرطوبة والظروف القاسية. وبفضل مخرج RF من نوع WR75 waveguide / PBR120 flange ومدخل IF من نوع N-type، يندمج هذا الجهاز الساتلي Ku-band BUC بسهولة في البنى التحتية للبث. ويعزز التحكم الاختياري عبر IP إدارة النظام من خلال إتاحة التشخيص والمراقبة عن بُعد.

✅ مع دعم حتى 25 حاملة

بصفته جهاز إرسال Ku-band BUC متعدد الحوامل، يضمن BUC-Ku20-10.75 v2 تشغيلًا موثوقًا وفق معيار DVB-S/S2 مع ما يصل إلى 25 حاملة. كما أن طيفه النظيف مع إشارات غير مرغوب فيها ≤−55 dBc وتسرب LO ≤−40 dBm، إلى جانب الكسب المستقر، يجعله حلًا قويًا لمشغلي MVDS وجهات البث ومنشآت teleport التي تتطلب وصلات صاعدة خالية من التداخل.

✅ تصميم عالي القدرة بالحالة الصلبة

يجمع BUC-Ku20-10.75 v2 بين قدرة خرج 20 W عند P1dB وهيكل مدمج بوزن 2.95 kg واستهلاك ≤45 W. وهذا يجعل جهاز Ku-band BUC بالحالة الصلبة هذا فعالًا وموثوقًا وذا جدوى اقتصادية للتشغيل الخارجي المستمر في أنظمة DSNG ومحطات إعادة الإرسال ومنشآت teleport متوسطة الحجم.

🛠️ سواء كان ذلك من أجل دمج Ku-band BUC في عربات البث، أو تحديث الأنظمة في teleports، أو Ku-band BUC لمحطات مكررات التلفزيون، فإن BUC-Ku20-10.75 v2 يوفر الأداء والثبات والجاهزية للعمل الخارجي.

🛒 إن BUC-Ku20-10.75 v2 متوفر الآن للطلب لجهات البث ومُدمجي الأنظمة الذين يحتاجون إلى محول رفع ترددات Ku-band عالي القدرة مع موثوقية طويلة الأمد.

📌 الميزات الرئيسية

• جهاز Ku-band BUC عالي القدرة بهيكلية الحالة الصلبة

يوفر BUC-Ku20-10.75 v2 قدرة خرج RF تبلغ 20 W للوصولات الصاعدة وفق معيار DVB-S/S2، وشبكات MVDS، وتطبيقات إعادة الإرسال. كما يضمن تصميمه بالحالة الصلبة المتانة والتشغيل المستمر لبيئات البث.

• مذبذب محلي PLL ثابت عند 10.75 GHz مع ثبات ±2 ppm

يستخدم BUC-Ku20-10.75 v2 مذبذب LO مقفلًا بتقنية PLL عند 10.75 GHz، مما يضمن تحويلًا دقيقًا من IF إلى Ku. وهذا يجعله جهاز Ku-band BUC عالي الثبات مناسبًا لصيغ التضمين المتقدمة مثل 32APSK و256QAM.

• قدرة خرج 20 W مع تنظيم ALC ‏(نطاق 25 dB)

يوفر BUC-Ku20-10.75 v2 قدرة خطية تبلغ 20 W عند P1dB مع نطاق ALC يبلغ 25 dB، مما يضمن خرجًا ثابتًا في الوصلات الصاعدة متعددة الحوامل ضمن Ku-band وفق معيار DVB-S/S2.

• مذبذب مرجعي مدمج 10 MHz

يضمن المرجع المدمج 10 MHz المزامنة دون الحاجة إلى مصادر خارجية، مما يجعل BUC-Ku20-10.75 v2 جهاز Ku-band BUC مثاليًا مع مرجع 10 MHz لمنشآت teleport وبث MVDS.

• نقاء طيفي فائق وانخفاض الإشارات غير المرغوب فيها

مع إشارات غير مرغوب فيها داخل النطاق ≤−55 dBc وتسرب LO ≤−40 dBm، يعمل BUC-Ku20-10.75 v2 كجهاز إرسال Ku-band BUC عالي الخطية مع أداء خالٍ من التداخل.

• جهاز Ku-band BUC منخفض ضوضاء الطور

مع ضوضاء طور تبلغ −80/−85/−100 dBc/Hz عند 1/10/100 kHz، يحافظ BUC-Ku20-10.75 v2 على إشارات مستقرة وفق معيار DVB-S/S2، وهو أمر بالغ الأهمية للكوكبات عالية الرتبة.

• كفاءة Ku-band outdoor BUC

يعمل BUC-Ku20-10.75 v2 على 18-30 VDC، مع استهلاك ≤45 W، بينما يضمن هيكله المدمج والمتين بمعيار IP65 إمكانية نشره في الظروف القاسية.

⚙️ الوظائف الرئيسية

• رفع تردد دقيق من IF إلى Ku-band

يقوم BUC-Ku20-10.75 v2 بتحويل IF ضمن 950-1950 MHz إلى RF ضمن Ku-band من 11.7-12.7 GHz، مما يوفر الدقة المطلوبة في الوصلات الصاعدة ضمن Ku-band وفق معيار DVB-S/S2.

• تحكم تلقائي في القدرة باستخدام ALC

بفضل ALC ونطاقه البالغ 25 dB، يحافظ BUC-Ku20-10.75 v2 على قدرة خرج مستقرة تحت ظروف دخل IF متغيرة، مما يضمن تشغيلًا موثوقًا للوصولات الصاعدة ضمن Ku-band.

• مذبذب LO مستقر مع PLL ومرجع 10 MHz

يجعل مذبذب PLL والمرجع المدمج 10 MHz من BUC-Ku20-10.75 v2 جهازًا ساتليًا Ku-band BUC عالي الثبات للتشغيل طويل الأمد.

• خطية عالية وتشويه منخفض

يحقق BUC-Ku20-10.75 v2 مستوى IMD3 منخفضًا يبلغ ≤−37 dBc، مما يحافظ على دقة التضمين وفق معيار DVB-S/S2 عبر الإشارات متعددة الحوامل.

• قمع للإشارات غير المرغوب فيها وترشيح

يضمن ترشيح RF الداخلي أن يوفر BUC-Ku20-10.75 v2 إرسالًا نظيفًا، وهو أمر بالغ الأهمية لتطبيقات MVDS وعمليات نشر محطات إعادة الإرسال.

• تكامل سلس مع أنظمة DVB-S/S2

يندمج BUC-Ku20-10.75 v2 بسهولة في البنى التحتية للبث الاحترافي، مع دعمه لأنظمة VSAT وDSNG وMVDS ووصلات teleport الصاعدة.

🧩 التطبيقات

• وصلات VSAT وDSNG الصاعدة

يوفر BUC-Ku20-10.75 v2 قدرة RF تبلغ 20 W لمحطات VSAT وعربات البث DSNG، مما يضمن وصلات صاعدة ميدانية موثوقة.

• شبكات بث MVDS

بصفته MVDS block upconverter، يدعم BUC-Ku20-10.75 v2 البث الأرضي عالي الكثافة بثبات فائق.

• محطات مكررات التلفزيون

يوفر BUC-Ku20-10.75 v2 ثباتًا تردديًا قويًا وقدرة خطية لأنظمة مكررات التلفزيون، مما يضمن إعادة إرسال موثوقة وفق معيار DVB-S/S2.

• منشآت teleport الإقليمية

بفضل قدرة خرجه البالغة 20 W ونقائه الطيفي، يُعد BUC-Ku20-10.75 v2 مناسبًا لمنشآت teleport الإقليمية التي تحتاج إلى أجهزة Ku-band BUC متوسطة القدرة.

• عربات البث المتنقلة

إن BUC-Ku20-10.75 v2 مدمج وخفيف الوزن بوزن 2.95 kg ومقاوم للعوامل الجوية، مما يجعله مناسبًا لعربات OB وDSNG المتنقلة.

• حلول OEM ودمج الأنظمة

تم تصميم BUC-Ku20-10.75 v2 لمُدمجي الأنظمة كجهاز Ku-band BUC مدمج، يلائم الخزائن المعيارية والبنى التحتية المُدارة.

• عمليات النشر الخارجية ضمن Ku-band

بفضل هيكله بمعيار IP65 ودعمه الواسع لدرجات الحرارة، يعمل BUC-Ku20-10.75 v2 في البيئات الصحراوية والبحرية والجبلية.

• مراقبة النظام مع التحكم الاختياري عبر IP

بفضل التحكم الاختياري عبر IP، يوفر BUC-Ku20-10.75 v2 تشخيصات ومراقبة ذكية، مما يجعله مثاليًا للشبكات المُدارة.

💡 لماذا ينبغي أن تشتري منا؟

• ضمان لمدة 1.5 سنة
• دعم ما بعد البيع لمدة 7 سنوات
• فريق دعم هندسي عن بُعد
• برنامج خصومات للعملاء الدائمين 🎁

💬 اتصل بنا

للحصول على تفاصيل إضافية أو مساعدة بخصوص BUC-Ku20-10.75 v2، لا تتردد في التواصل مع فريقنا. نحن نوفر استشارات احترافية ودعمًا لما بعد البيع للمساعدة في التركيب والإعداد، بما يضمن حصولك على أقصى استفادة من معدات البث الخاصة بك. ويتوفر BUC-Ku20-10.75 v2 بمعلمات مخصصة حسب الطلب.
