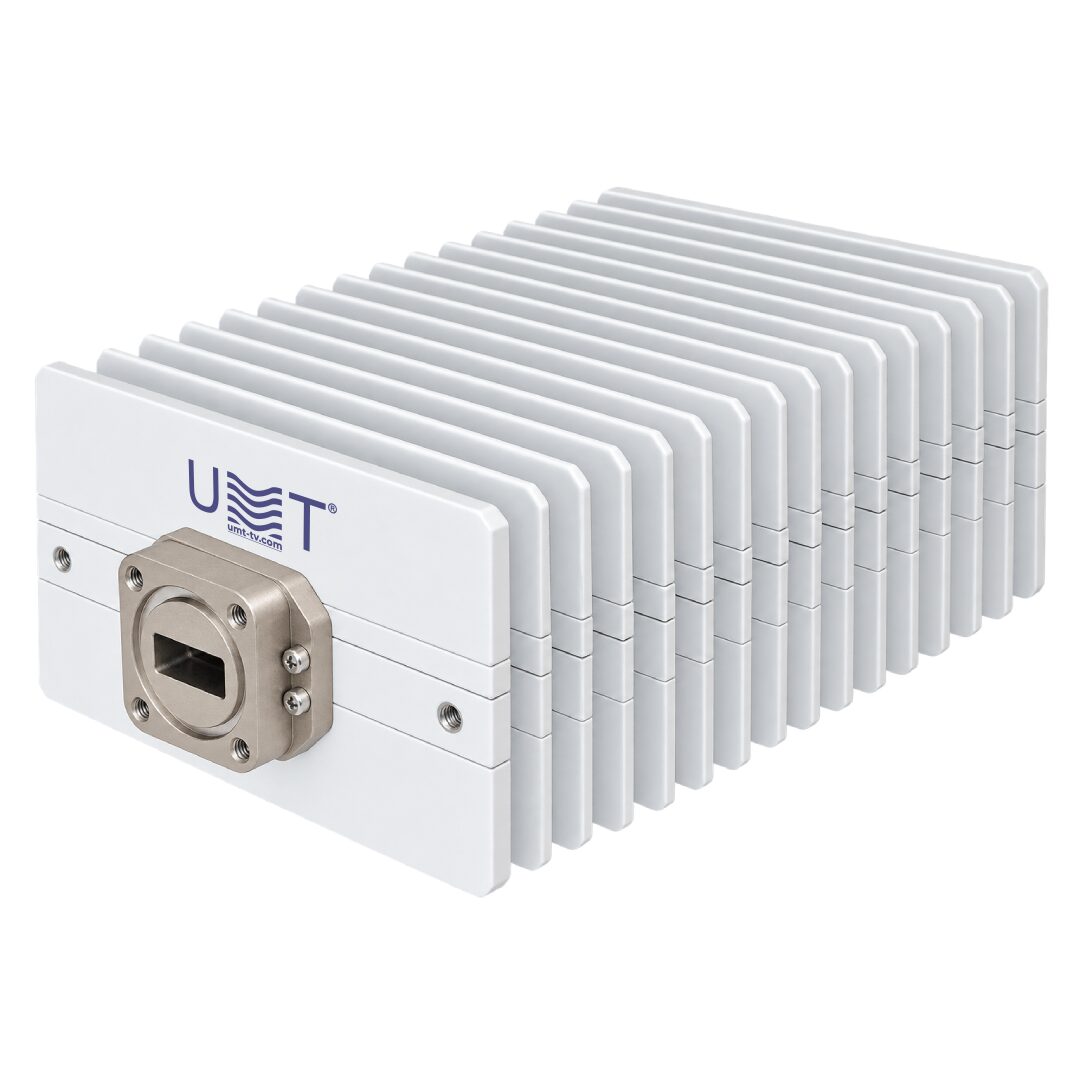

BUC-Ku20-11.3 v2 هو محوّل رفع تردد Ku-band عالي القدرة واحترافي لأنظمة DVB-S/S2، ومصمم لوصلات الرفع عبر الأقمار الصناعية، وشبكات MVDS، ومحطات إعادة البث. بفضل مذبذب محلي PLL ثابت بتردد 11.3 GHz، يضمن مرسل BUC بنطاق Ku هذا ثبات التردد، وانخفاض ضوضاء الطور، وموثوقية ممتازة على المدى الطويل. ومع قدرة خرج 20 W عند P1dB، ومرجع 10 MHz مدمج، وكسب 63 dB، تم تحسين BUC-Ku20-11.3 v2 لأنظمة DVB-S/S2 التي تتطلب خطية عالية وقدرة خرج قوية.
بفضل انخفاض تشوه IMD3 (≤−37 dBc) والنقاء الطيفي العالي (الإشارات الطفيلية ≤−55 dBc، وتسرب LO ≤−40 dBm)، يُعد BUC-Ku20-11.3 v2 مثالياً لشبكات DVB-S/S2 متعددة الحوامل والكثيفة. كما أن هيكله المقاوم للعوامل الجوية بمعيار IP65، ووزنه المدمج (~2.95 kg)، واستهلاكه الذي لا يتجاوز ≤45 W، يجعله وحدة BUC خارجية بنطاق Ku متعددة الاستخدامات للمذيعين، ومحطات التليport، ووحدات DSNG المتنقلة.
✅ مُصمم للنشر الخارجي
تم تصنيع BUC-Ku20-11.3 v2 بهيكل متين بمعيار IP65، مما يضمن الحماية من المطر والغبار ودرجات الحرارة القاسية. ومزوّد بخرج RF من نوع WR75 PBR120 ومدخل IF من نوع N بامبيدانس 50 أوم، وهو عبارة عن وحدة BUC متكاملة بالكامل بنطاق Ku للاستخدام في البيئات الخارجية. ويتيح خيار التحكم عبر IP لمتكاملي الأنظمة مراقبة وضبط الـ BUC عن بُعد ضمن بنى وصلات الرفع المُدارة.
✅ مع دعم لما يصل إلى 25 حاملاً
بصفته مرسل BUC متعدد الحوامل بنطاق Ku، يدعم BUC-Ku20-11.3 v2 ما يصل إلى 25 حاملاً مع الحفاظ على خرج خطي وانبعاثات طفيلية منخفضة. ويضمن نقاؤه الطيفي العالي وضوضاء الطور المنخفضة عمليات إرسال DVB-S/S2 خالية من التداخل في أنظمة MVDS ومحطات التليport.
✅ تصميم صلب عالي القدرة
يوفر BUC-Ku20-11.3 v2 قدرة خرج تبلغ 20 W عند P1dB ضمن تصميم مدمج. وتضمن البنية الصلبة واستهلاك الطاقة الذي لا يتجاوز ≤45 W كفاءة وموثوقية عاليتين. ومع وزن يبلغ ~2.95 kg، فإنه يُعد مضخماً مثالياً لوصلة الرفع بنطاق Ku لعربات OB، ووحدات إعادة البث، ومحطات البث.
🛠️ سواء كنت تقوم بنشر وحدة BUC بنطاق Ku لأنظمة VSAT وDSNG، أو دمجها ضمن شبكات MVDS أو شبكات إعادة البث، أو تبحث عن محوّل رفع تردد بنطاق Ku مع مرجع 10 MHz، فإن BUC-Ku20-11.3 v2 مصمم لتقديم أداء عالٍ واستخدام احترافي.
🛒 إن BUC-Ku20-11.3 v2 متاح الآن للشراء وجاهز للدمج في أي نظام بث DVB-S/S2 بنطاق Ku يتطلب قدرة RF خطية تبلغ 20 W، مع الثبات والتصميم الخارجي المدمج.
📌 الميزات الرئيسية
-
وحدة BUC-Ku20-11.3 v2 عالية القدرة بنطاق Ku مع تصميم صلب
توفر BUC-Ku20-11.3 v2 قدرة خرج تبلغ 20 W عند P1dB، مما يضمن أداء RF قوياً لوصلات DVB-S/S2 الصاعدة، وأنظمة MVDS، وأنظمة إعادة البث. كما توفر بنيتها الصلبة موثوقية وكفاءة ومتانة طويلة الأمد.
-
مذبذب محلي PLL ثابت بتردد 11.3 GHz مع ثبات ±2 ppm
بفضل مذبذب محلي PLL مقفل عند 11.3 GHz، يضمن BUC-Ku20-11.3 v2 تحويل تردد دقيقاً. وتدعم وحدة BUC عالية الثبات هذه بنطاق Ku صيغ التضمين عالية الرتبة مثل 32APSK و256QAM.
-
قدرة خرج 20 W مع نطاق ALC يبلغ 25 dB
يحافظ BUC-Ku20-11.3 v2 على خرج قدرة ثابت يبلغ 20 W مع نطاق ديناميكي ALC قدره 25 dB، مما يجعله مضخماً قوياً لوصلة الرفع بنطاق Ku في أنظمة البث DVB-S/S2 متعددة الحوامل.
-
مذبذب مرجعي مدمج بتردد 10 MHz
يأتي BUC-Ku20-11.3 v2 مع مرجع 10 MHz مدمج، مما يضمن التزامن دون الحاجة إلى مراجع خارجية ويبسّط التركيب لمتكاملي أنظمة BUC بنطاق Ku.
-
فلنجة WR75 PBR120 ومدخل IF من نوع N
بفضل الواجهات القياسية، يندمج BUC-Ku20-11.3 v2 بسلاسة في البنى التحتية الحالية بنطاق Ku، مما يقلل من تعقيد التركيب.
يوفر BUC-Ku20-11.3 v2 أداءً طيفياً ممتازاً مع إشارات طفيلية ≤−55 dBc وتسرب LO ≤−40 dBm، مما يجعله وحدة BUC عالية الخطية بنطاق Ku للوصلات الاحترافية الصاعدة.
-
وحدة BUC بنطاق Ku منخفضة ضوضاء الطور
يحقق BUC-Ku20-11.3 v2 قيم −80/−85/−100 dBc/Hz عند 1/10/100 kHz، مما يضمن وضوحاً عالياً للإشارة في عمليات إرسال DVB-S/S2.
-
كفاءة في استهلاك الطاقة وجاهزية للاستخدام الخارجي
مع استهلاك ≤45 W ووزن 2.95 kg، فإن BUC-Ku20-11.3 v2 خفيف الوزن وفعّال، بينما يضمن تصميمه بمعيار IP65 الموثوقية في الظروف الخارجية القاسية.
⚙️ الوظائف الرئيسية
-
تحويل التردد من IF إلى نطاق Ku
يقوم BUC-Ku20-11.3 v2 بتحويل دقيق لإشارة الإدخال 950-1950 MHz إلى خرج RF ضمن 12.25-13.25 GHz، ليعمل كمحوّل رفع تردد موثوق بنطاق Ku لأنظمة DVB-S/S2.
-
تنظيم تلقائي للقدرة (فئة 20 W)
باستخدام ALC، يقوم BUC-Ku20-11.3 v2 بضبط الخرج تلقائياً، مما يحافظ على استقرار وصلات DVB-S/S2 الصاعدة ويحمي مكونات النظام.
-
مذبذب محلي PLL مع مرجع 10 MHz
يضمن مذبذب محلي PLL بتردد 11.3 GHz مع مرجع داخلي 10 MHz أن يبقى BUC-Ku20-11.3 v2 مستقراً وموثوقاً في الاستخدام الإذاعي طويل الأمد.
يحافظ BUC-Ku20-11.3 v2 على انخفاض IMD3، مما يضمن دقة الكوكبة في أنظمة DVB-S/S2، ويجعله مرسل BUC عالي الخطية بنطاق Ku.
-
الترشيح وقمع الإشارات الطفيلية
يتضمن BUC-Ku20-11.3 v2 ترشيحاً داخلياً لقمع الإشارات الطفيلية، مما يحافظ على نظافة إشارات البث وتوافقها مع المتطلبات.
تم تصميم BUC-Ku20-11.3 v2 خصيصاً لوصلات DVB-S/S2 الصاعدة، مما يجعله وحدة BUC موثوقة بنطاق Ku لأنظمة VSAT وDSNG ومحطات إعادة البث.
🧩 التطبيقات
يوفر BUC-Ku20-11.3 v2 قدرة رفع قوية تبلغ 20 W لمحطات VSAT وعربات DSNG، مما يتيح إرسالاً ثابتاً عبر الأقمار الصناعية.
بصفته محوّل رفع تردد لشبكات MVDS، فإن BUC-Ku20-11.3 v2 مثالي لتوزيع الفيديو متعدد القنوات عبر شبكات Ku-band.
يدعم BUC-Ku20-11.3 v2 تحويل تردد مستقر وقدرة عالية لتطبيقات إعادة بث التلفزيون، مما يضمن إعادة إرسال DVB-S/S2 بوضوح.
بقدرة 20 W، فإن BUC-Ku20-11.3 v2 مناسب لمحطات التليport الإقليمية التي تتطلب مرسلات BUC عالية الأداء بنطاق Ku.
-
المساهمة في البث من عربات OB
بفضل تصميمه المدمج وخفة وزنه ومتانته، يُعد BUC-Ku20-11.3 v2 ممتازاً لعربات OB التي تحتاج إلى قدرة رفع ميدانية موثوقة.
تم تصميم BUC-Ku20-11.3 v2 لمتكاملي OEM، حيث يعمل كوحدة BUC مدمجة بنطاق Ku للأنظمة RF المعيارية.
-
النشر الخارجي في الظروف القاسية
يتحمل BUC-Ku20-11.3 v2 التشغيل ضمن −40℃ إلى +50℃، مما يجعله وحدة BUC ممتازة بنطاق Ku للبيئات القاسية مثل الصحارى أو البيئات البحرية أو محطات إعادة البث الجبلية.
-
تحكم IP اختياري ومؤشر LED
لأغراض التكامل المتقدم للأنظمة، يوفر BUC-Ku20-11.3 v2 تحكماً عبر IP ومراقبة للحالة عبر LED، مما يجعله وحدة BUC ذكية للأقمار الصناعية بنطاق Ku لشبكات الوصلات الصاعدة المُدارة.
💡 لماذا يجب أن تشتري منا؟
- ضمان لمدة 1.5 سنة
- دعم ما بعد البيع لمدة 7 سنوات
- فريق دعم هندسي عن بُعد
- برنامج خصومات للعملاء الدائمين 🎁
💬 اتصل بنا
للحصول على تفاصيل إضافية أو مساعدة بخصوص BUC-Ku20-11.3 v2، لا تتردد في التواصل مع فريقنا. نحن نقدم استشارات احترافية ودعماً لما بعد البيع للمساعدة في التركيب والإعداد، لضمان تحقيق أقصى استفادة من معدات البث الخاصة بك. BUC-Ku20-11.3 v2 متاح لتخصيص معاييره حسب الطلب.
