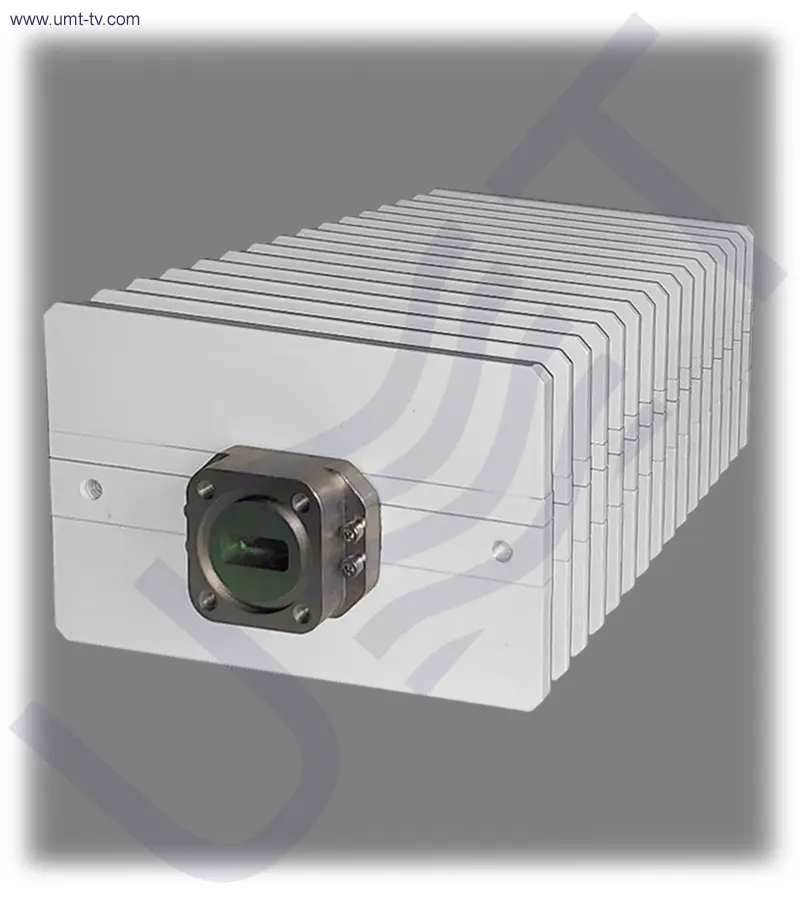

تم تصميم BUC-Ku20-9.75 v2، وهو محول رفع ترددات Ku-band بقدرة 20 W مع مذبذب محلي LO بقيمة 9.75 GHz، لتطبيقات أنظمة بث تلفزيون MVDS وفقًا لمعايير DVB-S/S2 أو DVB-C (استخدم زر “Customized” لاختيار المعلمات المطلوبة)، ويعمل حتى مع 25 حاملة. يحتوي BUC-Ku20-9.75 على فلنجة خرج من نوع PBR120 ويمكن استخدامه مع وصلة راديوية مرحلية عادية (اتجاهية) أو هوائيات البث (قطاعية و أومني) هوائيات. يدعم BUC-Ku20-9.75 v2 جميع أنواع التضمين حتى 32APSK و256QAM (يمكنك اختيار نوع التضمين أثناء تعبئة نموذج “المعدات المخصصة”). يتميز BUC-Ku20-9.75 v2 بأفضل معلمات الخطية لضمان استقرار تردد الخرج وانخفاض مستوى IMD3 (وهذه المعلمات مهمة جدًا للحصول على تضمين عالي الجودة، لذلك فإن المذبذب المحلي لجهاز BUC-Ku20-9.75 مقفل بواسطة PLL مع مرجع تردد داخلي). يوفر BUC-Ku20-9.75 v2 نطاق تردد خرج 10.7 – 11.7 GHz (عرض النطاق في Ku-band) لنطاق تردد دخل 950-1950 MHz (عرض النطاق في L-band).
BUC-Ku20-9.75 v2 + IP Ctrl هو محول رفع ترددات Ku-band احترافي عالي القدرة وفق معيار DVB-S/S2، مُصمم من أجل الوصلات الساتلية الصاعدة، وشبكات بث MVDS، وأنظمة مكررات التلفزيون. وبصفته جهاز إرسال Ku-band BUC مدمجًا بالحالة الصلبة، يتميز BUC-Ku20-9.75 v2 + IP Ctrl بـ مذبذب محلي PLL ثابت عند 9.75 GHz من أجل تحويل تردد دقيق، وضوضاء طور منخفضة، وثبات طويل الأمد. ومع التحكم عبر IP المدمج، يمكن للمشغلين مراقبة وإدارة هذا الجهاز الساتلي Ku-band BUC عن بُعد في البيئات ذات الحوامل الكثيفة.
يوفر BUC-Ku20-9.75 v2 + IP Ctrl قدرة 20 W عند P1dB مع كسب ≥63 dB، ويتضمن مرجعًا داخليًا 10 MHz وALC مع نطاق ديناميكي يبلغ 25 dB من أجل تشغيل ثابت متعدد الحوامل حتى 25 حاملة. كما يوفر محول رفع الترددات Ku-band عالي الثبات هذا طيفًا نظيفًا مع إشارات غير مرغوب فيها داخل النطاق ≤−55 dBc وتسرب LO ≤−40 dBm، مما يجعل BUC-Ku20-9.75 v2 + IP Ctrl جهاز Ku-band BUC عالي الخطية وموثوقًا للبث وفق معيار DVB-S/S2.
✅ مُصمم للنشر الخارجي
يتميز BUC-Ku20-9.75 v2 + IP Ctrl بهيكل متين مقاوم للعوامل الجوية بمعيار IP65، مما يضمن الوظائف الكاملة في الظروف البيئية القاسية. ويأتي الجهاز مزودًا بمخرج RF من نوع WR75 waveguide / PBR120 flange ومدخل IF من نوع 50-ohm N-type Female (F وSMA – حسب الطلب)، مما يجعله حل BUC خارجي متكاملًا بالكامل ضمن Ku-band.
✅ مع دعم حتى 25 حاملة
يلبي هذا الـ BUC متعدد الحوامل ضمن Ku-band احتياجات جهات البث، ومُدمجي الأنظمة، والمنصات المتنقلة. وتضمن ضوضاء الطور المنخفضة وقمع الإشارات غير المرغوب فيها داخل النطاق بمقدار ≤−55 dBc إرسالًا نظيفًا وموثوقًا عبر شبكات DVB-S/S2 المعقدة.
✅ يُعد BUC-Ku20-9.75 v2 + IP Ctrl مناسبًا جدًا للمشاريع التي تتضمن Ku-band BUC لأنظمة VSAT وDSNG أو محطات مكررات التلفزيون أو تطبيقات MVDS block upconverter
تم تصميمه كجهاز Ku-band BUC بالحالة الصلبة، ويوفر موثوقية ممتازة مع استهلاك طاقة ≤45 W وبنية متينة بوزن ~2.95 kg، مما يجعله مثاليًا للتركيبات محدودة المساحة وعمليات teleport الإقليمية التي تحتاج إلى مضخم وصلة صاعدة ضمن Ku-band مع إدارة عن بُعد عبر IP.
🛠️ سواء كنت تقوم ببناء تكامل Ku-band BUC لوحدات البث البعيدة أو تبحث عن Ku-band BUC مع مرجع 10 MHz ومؤشر LED، فإن BUC-Ku20-9.75 v2 + IP Ctrl مُحسّن من أجل الدقة والكفاءة والأداء مع التحكم المدمج عبر IP.
🛒 إن BUC-Ku20-9.75 v2 + IP Ctrl متوفر الآن للشراء وجاهز للنشر في أي Ku-band BUC لأنظمة DVB-S/S2 يتطلب قدرة عالية وثباتًا وجاهزية للعمل الخارجي.
📌 الميزات الرئيسية
-
جهاز Ku-band BUC عالي القدرة بتصميم الحالة الصلبة
يوفر BUC-Ku20-9.75 v2 + IP Ctrl خرج RF بقدرة 20 W ضمن هيكل مدمج بالحالة الصلبة. وبصفته جهاز Ku-band outdoor BUC، يجمع BUC-Ku20-9.75 v2 + IP Ctrl بين الكفاءة والمتانة لعربات DSNG وعمليات teleport الإقليمية ومحطات MVDS الرئيسية حيث يكون التشغيل المستمر مطلوبًا. وقد تم ضبط جهاز الإرسال هذا من نوع Ku-band BUC من أجل الموثوقية في البث ضمن البيئات القاسية.
-
مذبذب PLL ثابت عند 9.75 GHz مع ثبات ±2 ppm
بفضل المذبذب المحلي PLL الدقيق عند 9.75 GHz، يضمن BUC-Ku20-9.75 v2 + IP Ctrl حدًا أدنى من الانجراف ودقة ترددية ممتازة. كما يدعم هذا الجهاز عالي الثبات ضمن Ku-band BUC صيغ التضمين المتقدمة مثل 32APSK و256QAM مع الحفاظ على جودة الكوكبة، مما يجعله مثاليًا لعمليات الدمج الاحترافية ضمن Ku-band BUC.
-
قدرة خرج 20 W عند P1dB مع نطاق ALC يبلغ 25 dB
يحافظ BUC-Ku20-9.75 v2 + IP Ctrl على خرج خطي بقدرة 20 W عند P1dB، مما يتيح EIRP أقوى ومجالات تغطية أكبر. كما يوفر نطاق ALC البالغ 25 dB تسوية تلقائية للقدرة، مما يسمح لأنظمة Ku-band BUC الخاصة بمكررات التلفزيون وتطبيقات MVDS بالحفاظ على الاستقرار تحت تغيرات قيادة IF.
يتضمن BUC-Ku20-9.75 v2 + IP Ctrl مرجعًا داخليًا بتردد 10 MHz، مما يبسط التوقيت والمزامنة في عمليات teleport ومحاور إعادة الإرسال. وبصفته جهاز Ku-band BUC مع مرجع 10 MHz، فإنه يلغي الحاجة إلى مراجع خارجية في العديد من عمليات النشر.
-
تحكم مدمج عبر IP (مراقبة وإدارة عن بُعد)
على عكس الوحدات القياسية، يتضمن BUC-Ku20-9.75 v2 + IP Ctrl تحكمًا عبر IP لمراقبة الحالة والإدارة عن بُعد. وهذا يحول الجهاز الساتلي Ku-band BUC إلى عقدة قابلة للإدارة بالنسبة للمُدمجين الذين يحتاجون إلى القياس عن بُعد، والتنبيهات، والوصول إلى الإعدادات ضمن سير عمل نظام Ku-band BUC.
-
فلنجة WR75 PBR120 ومدخل IF من نوع N-type
يوفر BUC-Ku20-9.75 v2 + IP Ctrl واجهة RF قياسية من نوع WR75 PBR120 وموصل IF من نوع N-type، مما يضمن توافقًا سلسًا مع مسارات الموجّه الموجي الحالية وكابلات L-band. وهذا يجعل الطلب والتركيب أمرين مباشرين.
-
نقاء طيفي: إشارات غير مرغوب فيها داخل النطاق ≤−55 dBc؛ تسرب LO ≤−40 dBm
بفضل التحكم الدقيق في الإشارات غير المرغوب فيها، يعمل BUC-Ku20-9.75 v2 + IP Ctrl كجهاز Ku-band BUC عالي الخطية مع طيف نظيف، مما يقلل مخاطر التداخل في شبكات DVB-S/S2 متعددة الحوامل.
-
أداء ضوضاء الطور: −80/−85/−100 dBc/Hz (@1/10/100 kHz)
تحافظ ضوضاء الطور المنخفضة على SNR وتوقيت الرموز، لذلك يعمل BUC-Ku20-9.75 v2 + IP Ctrl كجهاز Ku-band BUC منخفض ضوضاء الطور للأشكال الموجية المعقدة والأقنعة الطيفية الضيقة.
-
تشغيل على 18-30 VDC، واستهلاك ≤45 W، وهيكل IP65 جاهز للخارج
تتيح طاقة DC الفعالة والتصميم الميكانيكي بمعيار IP65 لـ BUC-Ku20-9.75 v2 + IP Ctrl العمل بشكل موثوق في المواقع البعيدة. وبصفته جهاز Ku-band BUC بالحالة الصلبة، فإنه يوازن بين قدرة الخرج والكفاءة في استهلاك الطاقة.
⚙️ الوظائف الرئيسية
-
رفع تردد دقيق من IF إلى Ku (950-1950 MHz إلى 10.7-11.7 GHz)
باستخدام مذبذب PLL عند 9.75 GHz، يقوم BUC-Ku20-9.75 v2 + IP Ctrl بترجمة دقيقة من L-band IF إلى Ku-band RF، ويعمل كمحول رفع ترددات Ku-band أساسي في الوصلات الصاعدة وفق معيار DVB-S/S2.
-
تنظيم تلقائي للقدرة قائم على ALC (فئة 20 W)
يحافظ BUC-Ku20-9.75 v2 + IP Ctrl على ثبات الخرج بفضل ALC ونطاقه البالغ 25 dB، مما يسمح لهذا الجهاز متعدد الحوامل من نوع Ku-band BUC بالتعامل مع دخل متغير مع حماية المكونات اللاحقة.
-
ثبات عالٍ عبر مذبذب PLL ومرجع داخلي 10 MHz
يجعل مذبذب LO المقفل بتقنية PLL مع المرجع الداخلي من BUC-Ku20-9.75 v2 + IP Ctrl جهاز Ku-band BUC عالي الثبات ومناسبًا لسلاسل البث ذات الأهمية الحرجة.
-
تضخيم عالي الخطية (IMD3 ≤−37 dBc)
يحافظ BUC-Ku20-9.75 v2 + IP Ctrl على خرج خطي تحت الأحمال متعددة الحوامل، ويعمل كجهاز Ku-band BUC عالي الخطية يحافظ على MER ويقلل التداخل مع القنوات المجاورة.
-
ترشيح RF وقمع للإشارات غير المرغوب فيها
يحد الترشيح الداخلي داخل BUC-Ku20-9.75 v2 + IP Ctrl من المنتجات غير المرغوب فيها، مما يساعد هذا الجهاز من نوع Ku-band BUC لأنظمة DVB-S/S2 على تلبية الأقنعة الطيفية ومتطلبات تنسيق الترددات.
-
تحكم مدمج عبر IP للعمليات عن بُعد
بفضل التحكم المدمج عبر IP، يدعم BUC-Ku20-9.75 v2 + IP Ctrl فحوصات الحالة والإدارة عن بُعد، وهو أمر ذو قيمة كبيرة لجهاز Ku-band outdoor BUC المنشور في المواقع الصعبة.
🧩 التطبيقات
-
VSAT BUC ووصلات DSNG الصاعدة
إن BUC-Ku20-9.75 v2 + IP Ctrl هو جهاز VSAT BUC بقدرة 20 W للمحطات وأسطول جمع الأخبار المتنقل الذي يحتاج إلى EIRP أعلى وتحكم عن بُعد. وبصفته جهاز outdoor Ku-band BUC، فإنه يتحمل دورات العمل الميدانية المتكررة.
-
تطبيقات MVDS block upconverter
بصفته MVDS block upconverter، يتيح BUC-Ku20-9.75 v2 + IP Ctrl توزيعًا أرضيًا متعدد القنوات مع خطية قوية وإشراف عن بُعد، مما يجعله مثاليًا للمحطات الرئيسية.
-
Ku-band BUC لأنظمة محطات مكررات التلفزيون
يدعم BUC-Ku20-9.75 v2 + IP Ctrl شبكات مكررات التلفزيون من خلال تحكم دقيق في LO، وقدرة خطية تبلغ 20 W، وتشخيصات قائمة على IP من أجل صيانة أسرع.
-
عمليات teleport الإقليمية والوصلات الصاعدة الثابتة
بالنسبة لعمليات teleport الإقليمية التي تتطلب هامش RF أكبر، فإن BUC-Ku20-9.75 v2 + IP Ctrl هو جهاز إرسال Ku-band BUC عالي القدرة مع طيف نظيف وإدارة عبر IP.
-
وحدات البث المتنقلة (عربات OB)
بفضل وزنه الخفيف نسبيًا مقارنة بفئة قدرته وحمايته بمعيار IP65، يلائم BUC-Ku20-9.75 v2 + IP Ctrl عربات OB بوصفه مضخم وصلة صاعدة موثوقًا ضمن Ku-band مع مراقبة عن بُعد.
إن BUC-Ku20-9.75 v2 + IP Ctrl هو جهاز Ku-band BUC مدمج للخزائن المعيارية، مما يسمح للمُدمجين بإضافة عقد RF مُدارة إلى مشاريع دمج Ku-band BUC.
-
عمليات النشر الخارجية ضمن Ku-band في المناخات القاسية
بفضل تحمله الحراري الواسع وميكانيكته المحكمة الإغلاق، فإن BUC-Ku20-9.75 v2 + IP Ctrl هو جهاز Ku-band BUC للبيئات القاسية، من المواقع الصحراوية والبحرية إلى الجبلية.
-
للمهندسين الذين يحتاجون إلى مؤشر حالة LED وإدارة عبر IP
يضيف BUC-Ku20-9.75 v2 + IP Ctrl مؤشر حالة LED وإشرافًا عبر IP بحيث تتمكن فرق مُدمجي الأنظمة من الحفاظ على اتفاقيات مستوى الخدمة على نطاق واسع.
💡 لماذا ينبغي أن تشتري منا؟
- ضمان لمدة 1.5 سنة
- دعم ما بعد البيع لمدة 7 سنوات
- فريق دعم هندسي عن بُعد
- برنامج خصومات للعملاء الدائمين 🎁
💬 اتصل بنا
للحصول على تفاصيل إضافية أو مساعدة بخصوص BUC-Ku20-9.75 v2 + IP Ctrl، لا تتردد في التواصل مع فريقنا. نحن نوفر استشارات احترافية ودعمًا لما بعد البيع للمساعدة في التركيب والإعداد، بما يضمن حصولك على أقصى استفادة من معدات البث الخاصة بك. ويتوفر BUC-Ku20-9.75 v2 + IP Ctrl بمعلمات مخصصة حسب الطلب.
