DRA-Ka045

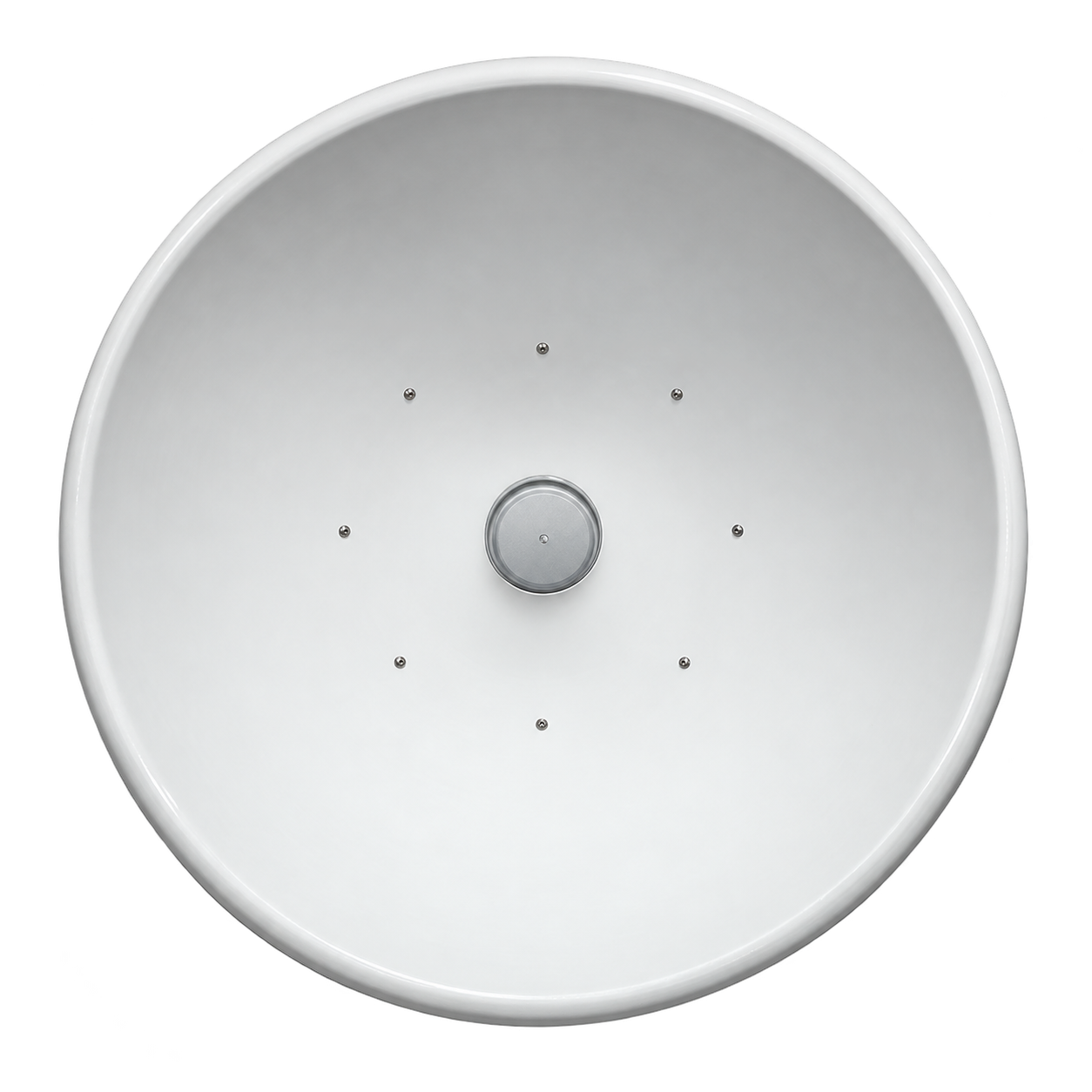

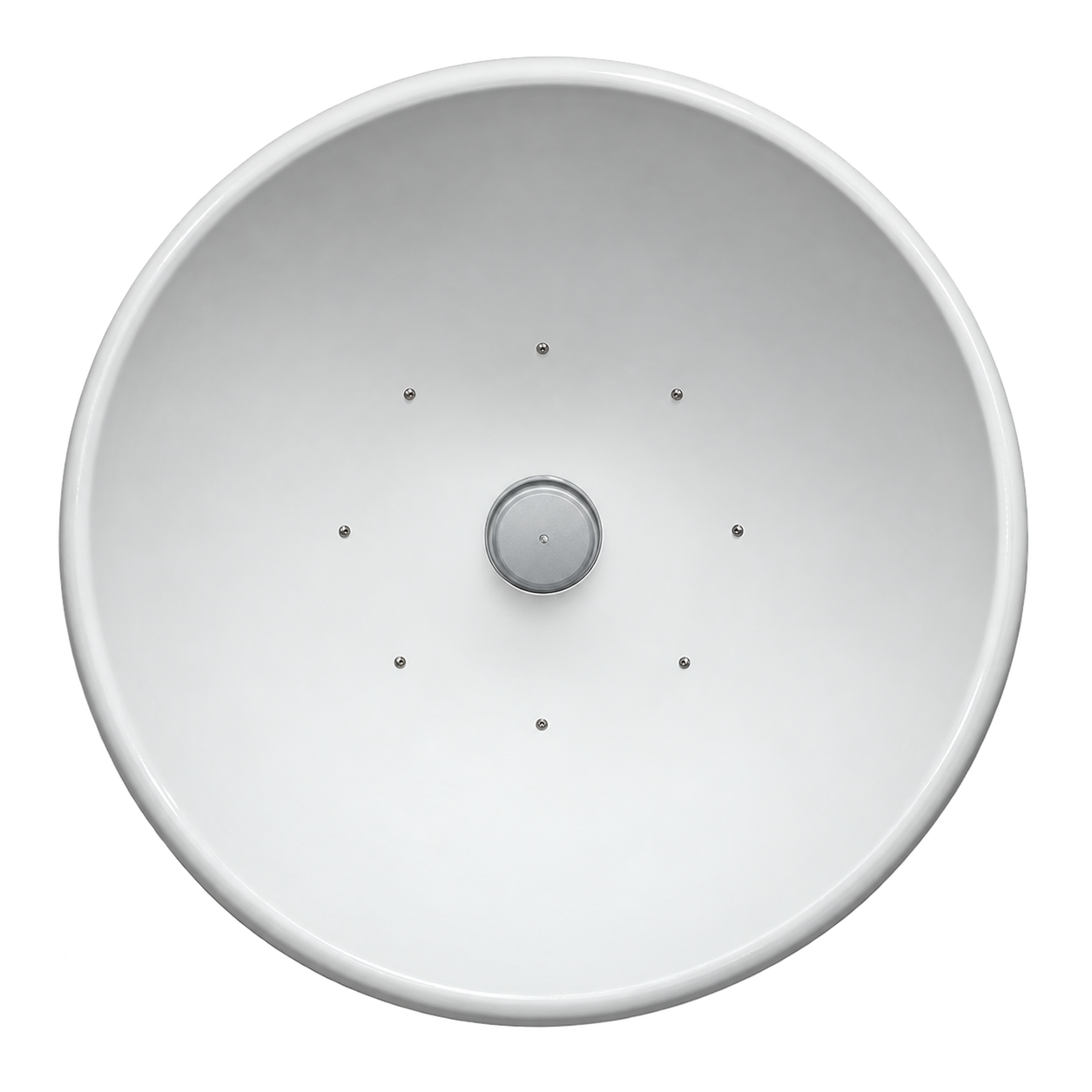

هوائي DRA-Ka045 الاتجاهي ذو العاكس المزدوج بنطاق K/Ka هو هوائي Cassegrain مدمج وفعّال، مصمم من أجل أنظمة البث MVDS/MMDS وبُنى الترحيل الراديوي الاحترافية. يعمل ضمن نطاق التردد 25-40 GHz (18-40 GHz حسب الطلب)، ويوفر كسبًا عاليًا يبلغ 39 dBi، وعرض حزمة ضيقًا بمقدار 2° في كلا المستويين الأفقي والعمودي، وعزلًا بين الاستقطابين بمقدار 25 dB، مما يضمن إرسالًا واستقبالًا عاليي الجودة للإشارة.

تم تصميم هوائي DRA-Ka045 كوحدة واحدة مع واجهة فلنجة احترافية، مما يبسّط دمجه مع أجهزة الإرسال والاستقبال. وبفضل تصميمه ذي العاكس المزدوج، فإنه يوفر كفاءة ممتازة، ومستويات حزم جانبية منخفضة (-12 dB)، وأدنى حد من تشويه الإشارة، مما يجعله مثاليًا لوصلات الاتصال الاتجاهية بعيدة المدى.

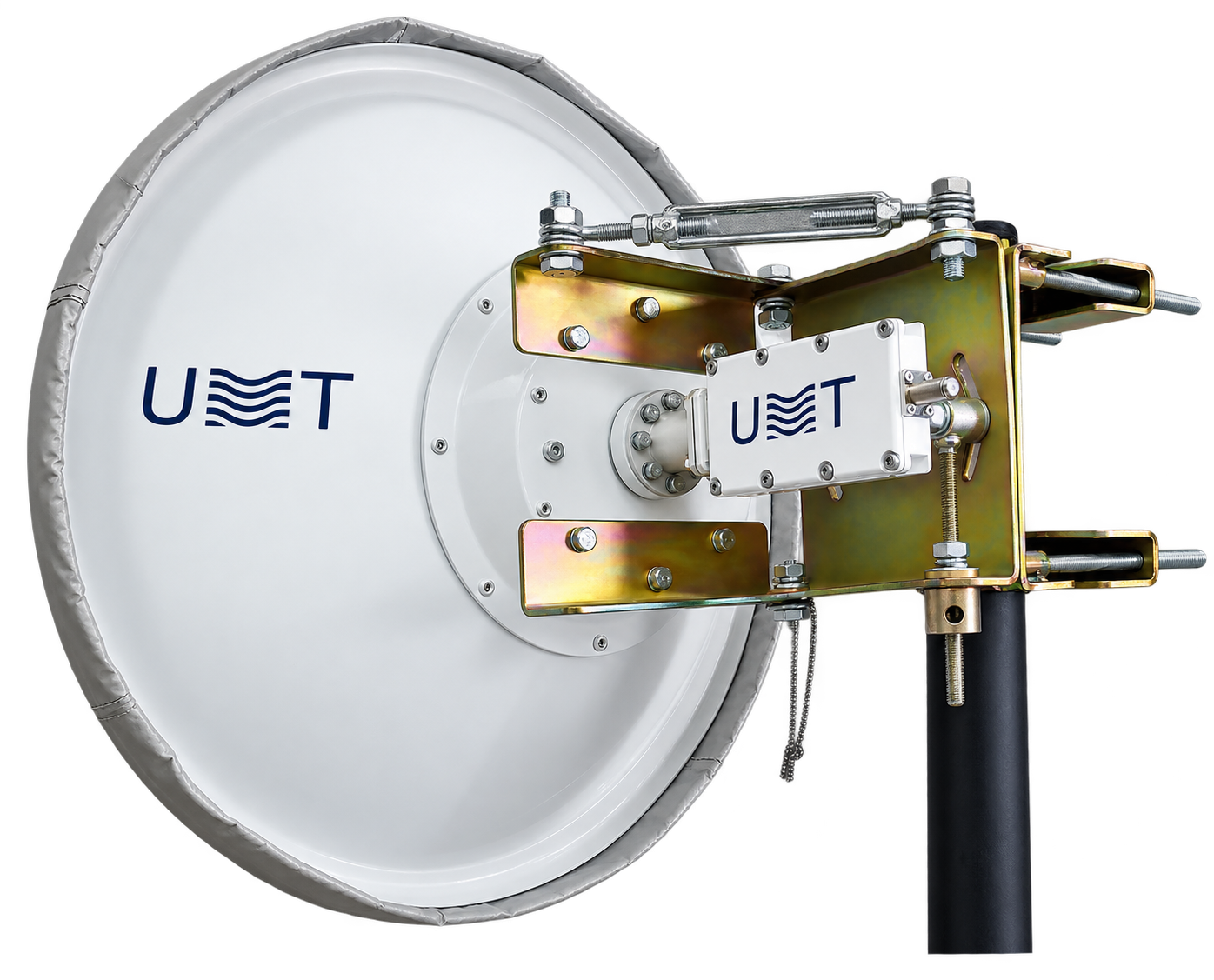

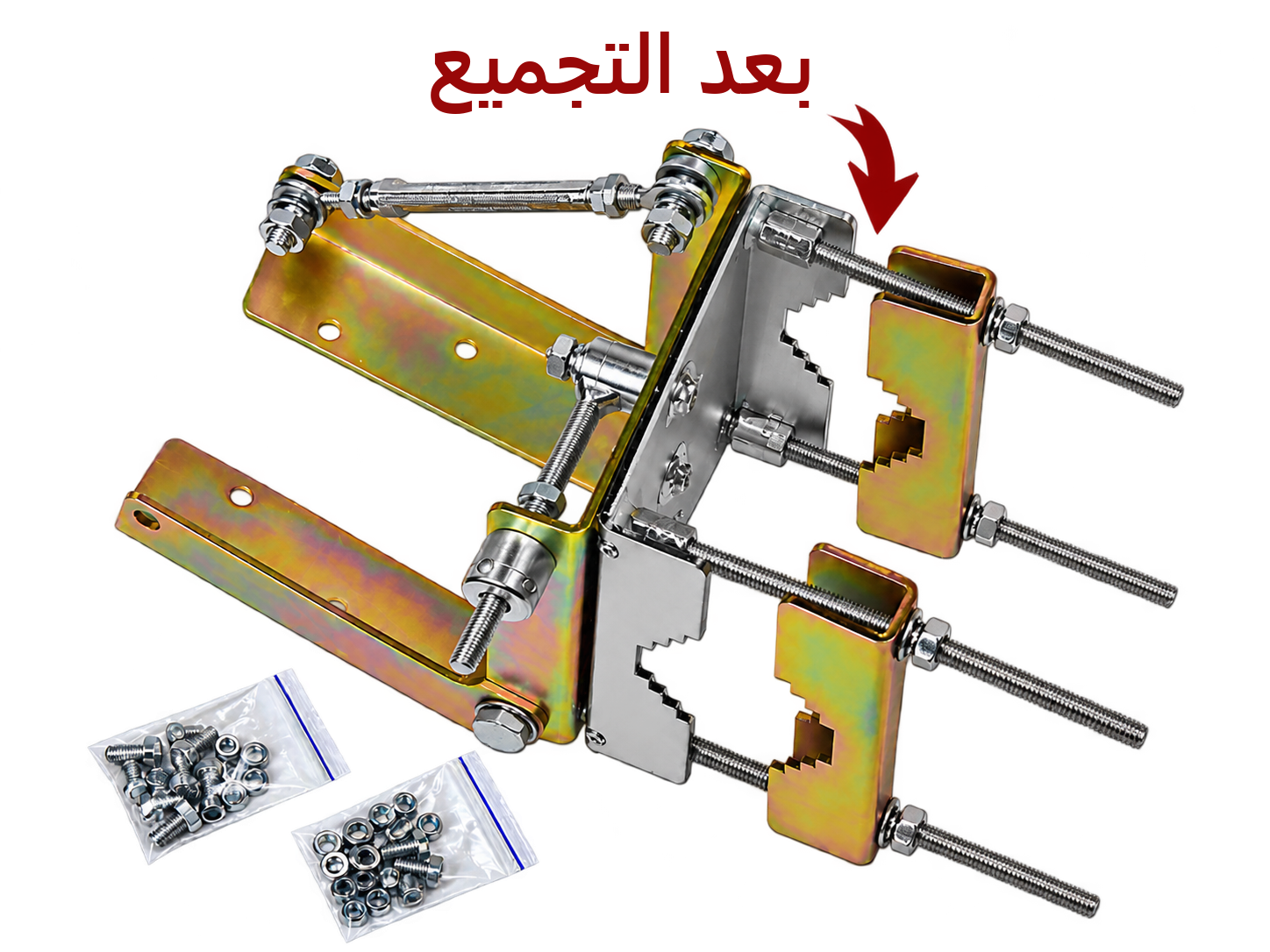

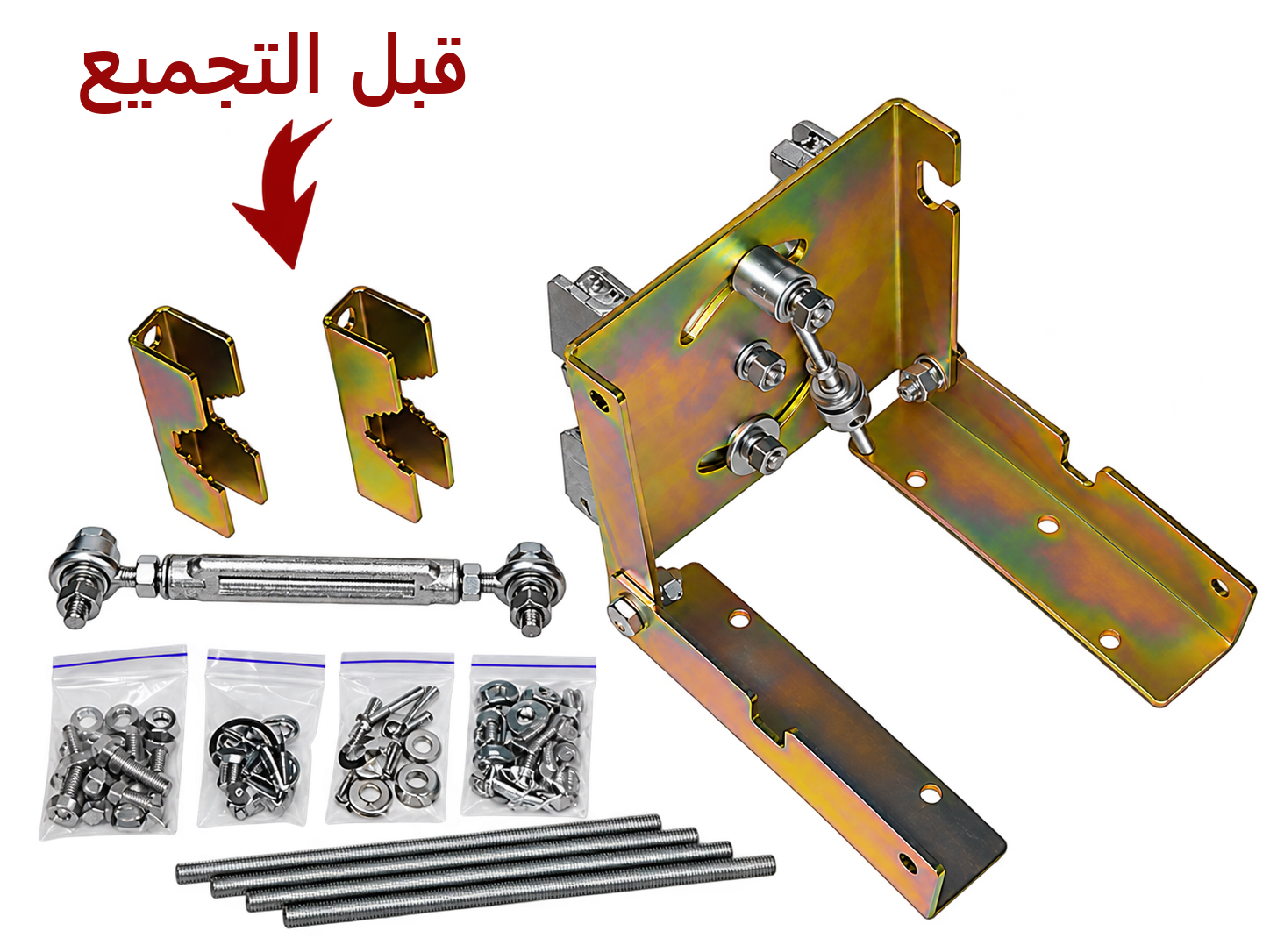

يجمع هوائي DRA-Ka045 بين غلاف متين مغطى بالقماش، مما يجعله يتحمل البيئات الخارجية القاسية، ويعمل في درجات حرارة من -50 °C إلى +80 °C مع مقاومة للرطوبة بنسبة 100%. كما أن أبعاده المدمجة 480 × 480 × 190 mm وتصميمه خفيف الوزن 5.4 kg يسهّلان تركيبه على الأنابيب العمودية بقطر 50-100 mm، بينما تضمن خيارات الموجّه الموجي WR-28 أو C-320 توافقًا واسعًا مع بُنى البث الاحترافية.

✅ كسب عالٍ 39 dBi

يوفر الهوائي الاتجاهي DRA-Ka045 كسبًا عاليًا وموثوقًا يبلغ 39 dBi، مما يضمن إرسالًا مستقرًا لمسافات طويلة عبر بُنى البث الاحترافية.

✅ عرض حزمة ضيق 2°

بفضل الحزم الحادة بمقدار 2° في كلا المستويين، يوفر هوائي DRA-Ka045 Cassegrain تغطية اتجاهية دقيقة ويقلل من التداخل.

✅ خيارات الاستقطاب الخطي والدائري

يدعم هوائي DRA-Ka045 كلاً من الاستقطاب الخطي والدائري، مما يضمن أقصى توافق مع معايير DVB المتنوعة.

✅ تصميم مدمج مقاوم للعوامل الجوية

بفضل حجمه الصغير وغلافه القماشي المتين، يوفر هوائي DRA-Ka045 تشغيلًا خارجيًا موثوقًا وطويل الأمد.

🛠️ سواء كنت بحاجة إلى هوائي اتجاهي بنطاق Ka بكسب 39 dBi، أو هوائي عاكس مزدوج بنطاق K بعرض حزمة 2°، أو هوائي Cassegrain لمحطات البث الرأسية MVDS، فإن DRA-Ka045 يوفر الأداء والدقة والكفاءة.

🛒 إن الهوائي الاتجاهي DRA-Ka045 متاح للطلب الآن – وجاهز للدمج في محطات البث، ومراكز إعادة الإرسال، وبُنى الموجات الدقيقة التفاعلية، وشبكات DVB.

📌 الميزات الرئيسية

• نطاق تردد واسع 25-40 GHz

يعمل الهوائي الاتجاهي DRA-Ka045 بنطاق K/Ka ضمن النطاق الواسع 25-40 GHz، مما يوفر مرونة ممتازة لبث DVB والإرسال بالموجات الدقيقة. ويمكن، حسب الطلب، ضبطه لتطبيقات 18-40 GHz، مما يجعله قابلًا للتكيّف مع متطلبات المشغلين المحددة.

• كسب هوائي 39 dBi

يوفر هوائي DRA-Ka045 ذو العاكس المزدوج كسبًا قويًا يبلغ 39 dBi، مما يضمن إرسال الإشارة لمسافات طويلة دون تدهور. وهذا يجعله حلاً مثاليًا لشبكات MVDS/MMDS وبُنى DVB الاحترافية التي تتطلب أداءً عاليًا.

• عرض حزمة ضيق 2°

بفضل حزمة 2° في المستويين الأفقي والعمودي، يركّز هوائي DRA-Ka045 Cassegrain الطاقة بدقة عالية. ويحسن عرض الحزمة الضيق هذا الكفاءة، ويقلل التداخل، ويضمن تغطية اتجاهية نظيفة.

• تصميم Cassegrain بعاكس مزدوج

يضمن التصميم المتقدم ذو العاكس المزدوج لهوائي DRA-Ka045 أقصى كفاءة للإشارة. وهذا يقلل الفواقد، ويعزز الثبات، ويوفر أداء بث اتجاهي موثوقًا.

• عزل بين الاستقطابين ≥25 dB

يحافظ هوائي DRA-Ka045 على عزل ممتاز بين الاستقطابين يبلغ 25 dB. وهذا يقلل التداخل ويضمن جودة إشارة ثابتة في بيئات الاتصالات الكثيفة.

• VSWR منخفض ≤1.5

تم تحسين الهوائي الاتجاهي DRA-Ka045 من أجل نقل فعال للطاقة مع أدنى حد من الانعكاس. وهذا يحسن ثبات النظام ويضمن كفاءة بث أعلى.

• قمع الحزم الجانبية -12 dB

بفضل قمع الحزم الجانبية بمقدار -12 dB، يزيل هوائي DRA-Ka045 الإشعاع غير المرغوب فيه. وتوفر هذه الميزة إرسالًا أنظف وتقلل التداخل مع الأنظمة القريبة.

• مرونة الاستقطاب

يدعم هوائي DRA-Ka045 Cassegrain كلاً من الاستقطاب الخطي والدائري، مما يضمن التوافق مع مجموعة واسعة من بُنى DVB-S2 وDVB-T2 والموجات الدقيقة. وهذا يجعله متعدد الاستخدامات للغاية للاستخدام الاحترافي.

• بنية مدمجة وخفيفة الوزن

بوزن لا يتجاوز 5.4 kg وحجم 480 × 480 mm فقط، فإن هوائي DRA-Ka045 مدمج وسهل التركيب. وهذا يقلل من تعقيد التركيب مع الحفاظ على الأداء الاحترافي.

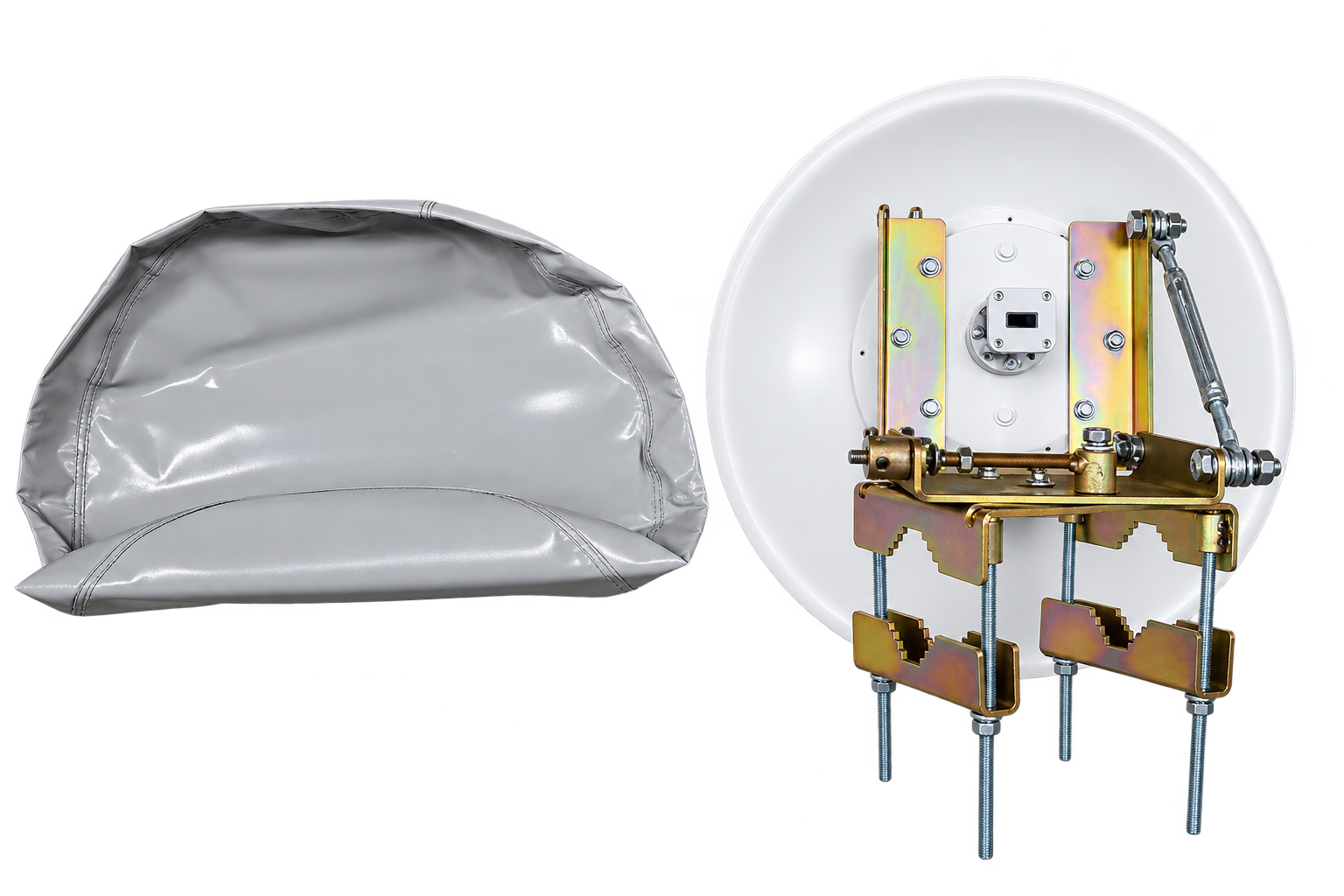

• غلاف متين مقاوم للعوامل الجوية

يتم حماية الهوائي الاتجاهي DRA-Ka045 بغلاف قماشي متين. ويضمن هذا التصميم مقاومة الغبار والرطوبة ودرجات الحرارة القصوى، مما يجعله موثوقًا للتركيبات الخارجية الخاصة بالبث.

⚙️ الوظائف الرئيسية

• إرسال إشارات K/Ka-band

يقوم الهوائي الاتجاهي DRA-Ka045 بإرسال الإشارات عالية التردد بدقة عبر نطاقي K-band وKa-band. وهذا يضمن بثًا موثوقًا لبُنى DVB ووصلات النقطة إلى النقطة.

• استقبال إشارات K/Ka-band

يعمل هوائي DRA-Ka045 Cassegrain أيضًا كمستقبل، حيث يلتقط الإشارات بدقة عالية. وتجعل هذه الوظيفة المزدوجة منه حلاً اقتصاديًا لبُنى البث الاحترافية.

• الدمج في محطات البث الرأسية

يندمج هوائي DRA-Ka045 بسلاسة في المحطات الرأسية، موفرًا اتصالاً مستقرًا في الاتجاهين الصاعد والهابط. وهذا يدعم التشغيل الفعال للشبكة بالنسبة للمذيعين.

• النشر في محطات إعادة الإرسال

تم تصميم هوائي DRA-Ka045 للاستخدام الاتجاهي عالي الكسب، حيث يوسع التغطية في محطات إعادة الإرسال. وهذا يضمن بقاء الإشارات قوية وموثوقة عبر مناطق الخدمة الواسعة.

• دعم أنظمة الموجات الدقيقة التفاعلية

يعد هوائي DRA-Ka045 مناسبًا لبُنى الموجات الدقيقة التفاعلية، حيث تكون هناك حاجة إلى اتصال ثنائي الاتجاه موثوق. وهذا يجعله ذا قيمة لتطبيقات البث المتقدمة.

• الدمج في بث MVDS/MMDS

يُستخدم الهوائي الاتجاهي DRA-Ka045 على نطاق واسع في بُنى MVDS وMMDS، مما يضمن تغطية لمساحات واسعة. كما أن كفاءته تحسن ثبات البث في الشبكات الاحترافية.

• اتصال اتجاهي من نقطة إلى نقطة

بفضل الكسب البالغ 39 dBi وعرض الحزمة الضيق 2°، يعد هوائي DRA-Ka045 مثاليًا للبث من نقطة إلى نقطة لمسافات طويلة. وهذا يضمن أدنى قدر من التداخل وأقصى دقة.

• الدمج في مراكز الاتصالات

يمكن تركيب هوائي DRA-Ka045 Cassegrain في مراكز الاتصالات لتوفير أداء اتجاهي مستقر ضمن نطاقي K/Ka. وهذا يدعم خدمات بث مرنة وعالية السعة.

• تركيبات البث الخارجية

تم تصميم هوائي DRA-Ka045 لتحمل الظروف الخارجية القاسية، بما في ذلك الرياح والرطوبة وتغيرات درجات الحرارة. وهذا يضمن خدمة مستمرة على المدى الطويل.

• توافق مرن مع الفلنجة

بفضل واجهات الفلنجة WR-28 وC-320، يضمن هوائي DRA-Ka045 دمجًا سلسًا في الأنظمة الحالية. وهذا يبسط الإعداد بالنسبة للمذيعين ومتكاملي الأنظمة.

🧩 التطبيقات

• شبكات البث ضمن K-band

يوفر الهوائي الاتجاهي DRA-Ka045 تغطية مستقرة لشبكات DVB ضمن K-band. كما أن كسبه العالي يجعله مناسبًا للبُنى التحتية الاحترافية بعيدة المدى.

• بُنى البث ضمن Ka-band

يدعم هوائي DRA-Ka045 Cassegrain تطبيقات DVB-S2 وDVB-T2 ضمن Ka-band، ويضمن إرسالًا موثوقًا للإشارة. وهذا يوفر مرونة للمشغلين الذين يعملون ضمن نطاقات متعددة.

• أنظمة البث MVDS/MMDS

يندمج هوائي DRA-Ka045 في أنظمة MVDS وMMDS، موفرًا تغطية واسعة وتوزيعًا فعالًا للإشارة. وهذا يضمن موثوقية الخدمة عبر المناطق الكبيرة.

• تركيبات محطات إعادة الإرسال

يعيد هوائي DRA-Ka045 إرسال إشارات البث بكفاءة، مما يوسع التغطية في المناطق التي يكون فيها الإرسال المباشر محدودًا. وهذا يجعله مثاليًا للتضاريس الصعبة.

• محطات البث الرأسية

في بُنى المحطات الرأسية، يضمن هوائي DRA-Ka045 دمجًا سلسًا للاتصال في الاتجاهين الصاعد والهابط. وهذا يحسن ثبات الشبكة بالنسبة للمذيعين.

• أنظمة الموجات الدقيقة التفاعلية

يتيح هوائي DRA-Ka045 Cassegrain بثًا ثنائي الاتجاه بكفاءة في شبكات الموجات الدقيقة التفاعلية. وهذا يعزز الاتصال والكفاءة التشغيلية.

• وصلات البث من نقطة إلى نقطة

يعد هوائي DRA-Ka045 مناسبًا جدًا لوصلات النقطة إلى النقطة لمسافات طويلة بفضل عرض الحزمة الضيق والكسب العالي. وهذا يضمن توصيل إشارة نظيفًا ومركزًا.

• بُنى البث العام

يدعم هوائي DRA-Ka045 المشغلين الإقليميين والوطنيين لأنظمة DVB، مما يضمن تغطية مستقرة وتقديم خدمة متسقًا.

• مراكز الاتصالات الخارجية

تم تصميم هوائي DRA-Ka045 Cassegrain للتشغيل الخارجي، ويوفر أداءً موثوقًا في مراكز الاتصالات. كما أن غلافه المتين يضمن المتانة في جميع الظروف الجوية.

• بُنى DVB الاحترافية

يندمج الهوائي الاتجاهي DRA-Ka045 بسهولة في بُنى DVB-S2 وDVB-T2 وDVB-C. وهذا يضمن أقصى درجات التوافق والموثوقية الاحترافية.

💡 لماذا يجب أن تشتري منا؟

• ضمان لمدة 1.5 سنة
• دعم ما بعد البيع لمدة 7 سنوات
• فريق دعم هندسي عن بُعد
• برنامج خصومات للعملاء الدائمين 🎁

💬 اتصل بنا

للحصول على تفاصيل إضافية أو مساعدة بخصوص هوائي DRA-Ka045 الاتجاهي ذو العاكس المزدوج بنطاق K/Ka، لا تتردد في التواصل مع فريقنا. نحن نقدم استشارات احترافية ودعمًا لما بعد البيع للمساعدة في التركيب والإعداد، مما يضمن لك تحقيق أقصى استفادة من معدات البث الخاصة بك.
