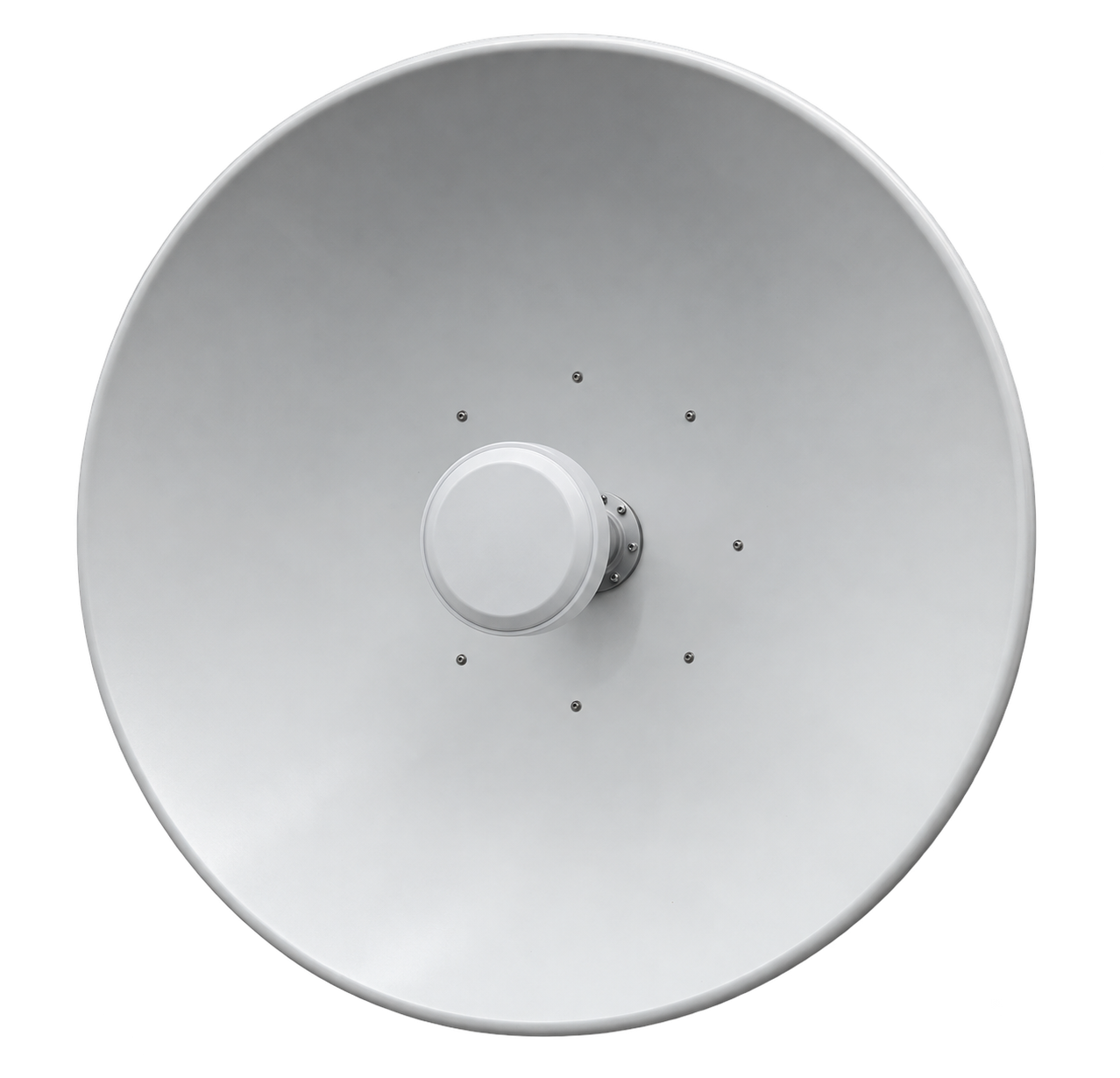

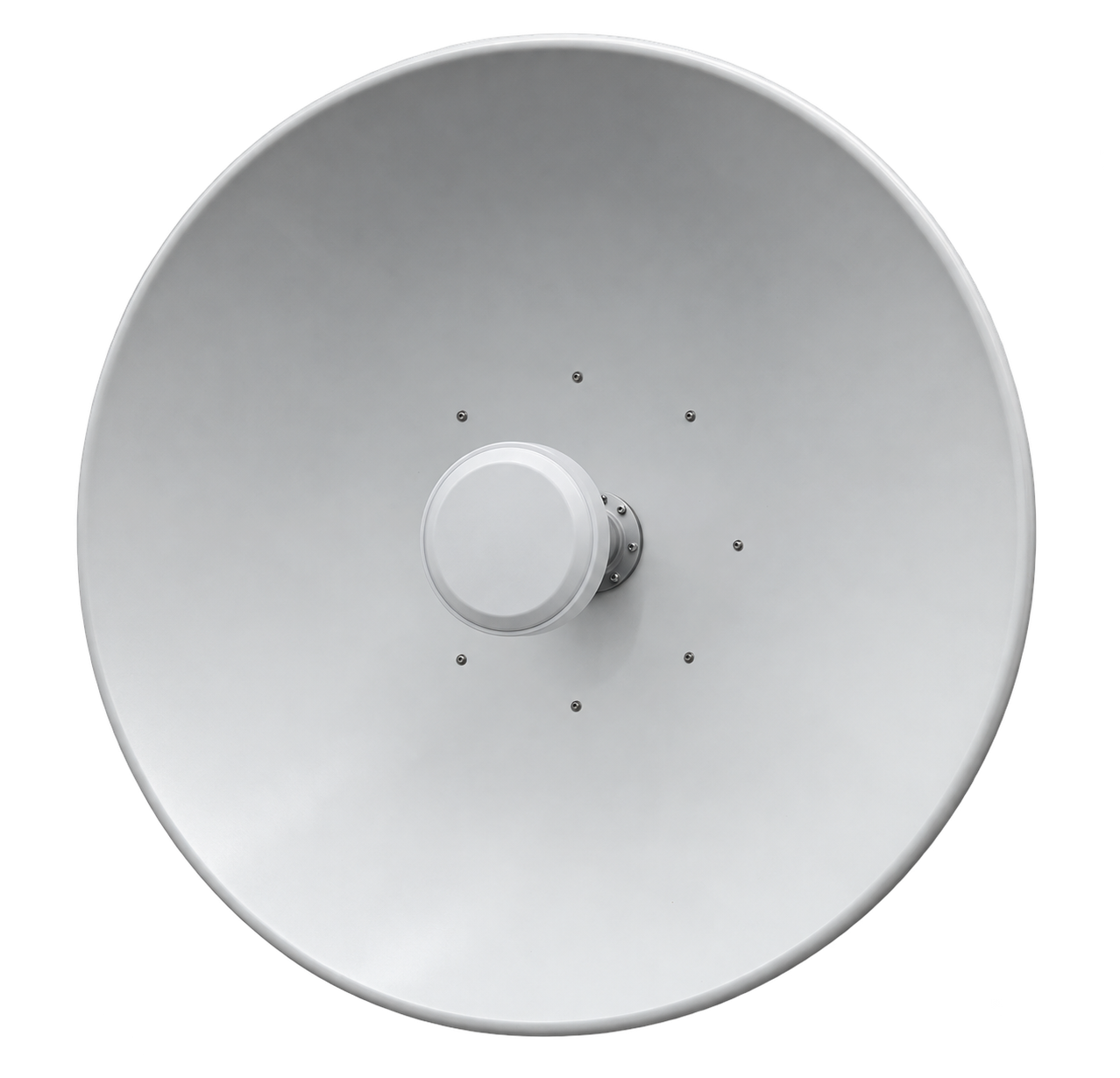

DRA-Ku09 هو هوائي مزدوج العاكس بنطاق Ku (هوائي كاسيغرين) مُصمم لمحطات الترحيل الراديوي (RRS) وأنظمة البث MVDS / MMDS. تم تنفيذ الهوائي كوحدة واحدة مزودة بفلنجة لتوصيل جهاز الإرسال أو الاستقبال. إن استخدام وصلة ترحيل راديوي واحدة أو عدة وصلات يتيح نقل إشارة البث من/إلى مشغلي التلفزيون (الكابل) البعيدين أو من/إلى المحطة الرأسية البعيدة دون الحاجة إلى أسلاك. ولذلك، فإن طريقة الإرسال الحالية مفيدة بشكل خاص في التضاريس الصعبة ضمن منطقة الخدمة حيث يكون تمديد الكابلات مستحيلاً.
هوائي DRA-Ku09 الاتجاهي مزدوج العاكس بنطاق Ku هو هوائي كاسيغرين عالي الأداء، صُمم من أجل شبكات البث MVDS/MMDS ومحطات الترحيل الراديوي. يعمل ضمن نطاق التردد 10-15 جيجاهرتز، ويوفر كسبًا قدره 36 dBi، وعرض حزمة 2°، وعزلًا ممتازًا للاستقطاب المتقاطع يبلغ 25 dB، مما يضمن اتصالات موثوقة لمسافات طويلة مع حد أدنى من التداخل.
يأتي DRA-Ku09 بتصميم كتلة واحدة مع واجهة فلنجة WR-75 أو C-120، مما يجعله سهل التوصيل مع أجهزة الإرسال والاستقبال. وبفضل دعمه لكل من الاستقطاب الخطي والدائري، فإنه يوفر مرونة عالية للاستخدام في بنى DVB-S2 التحتية، وأنظمة الميكروويف التفاعلية، ووصلات الرفع عبر الأقمار الصناعية.

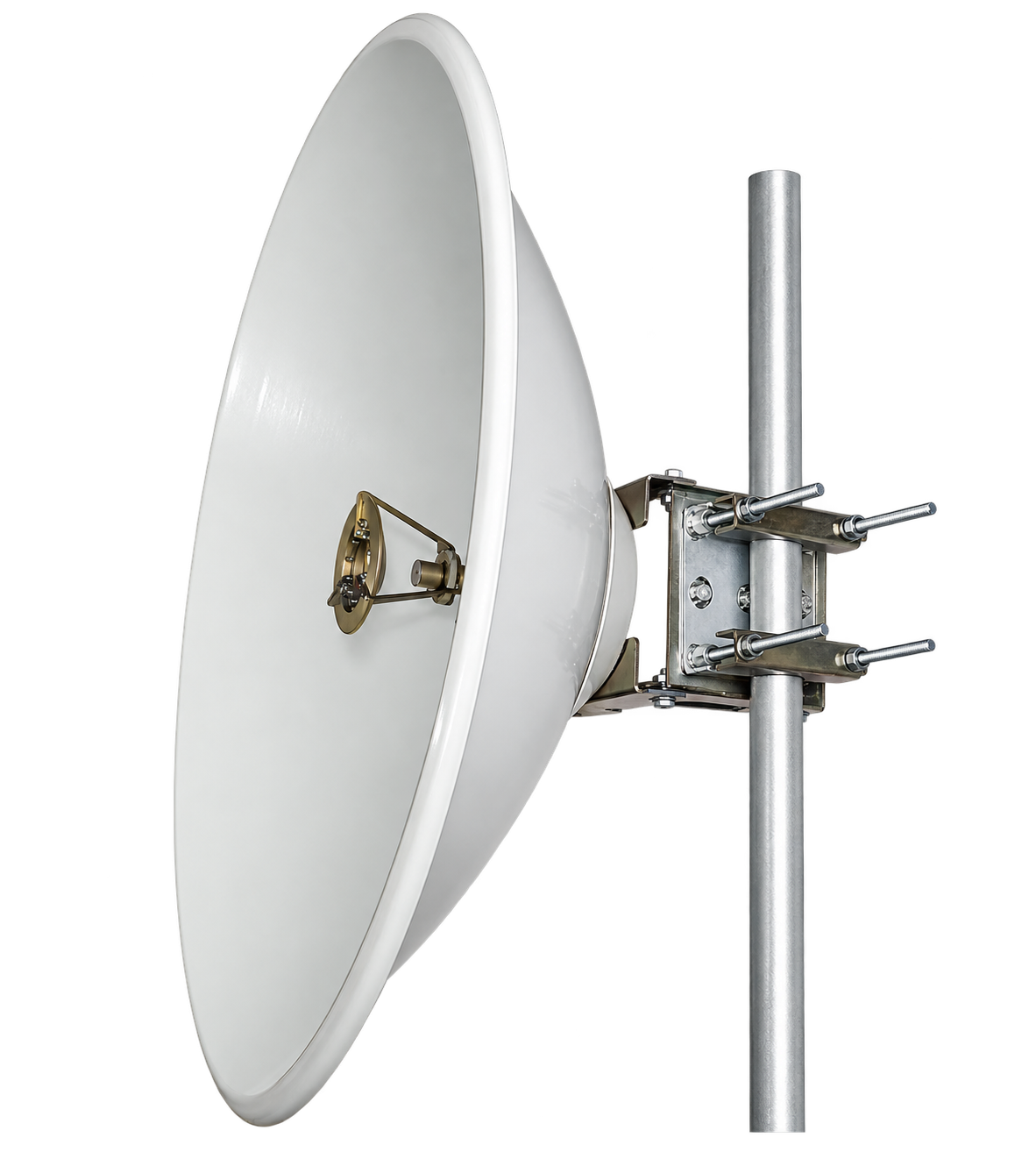

وبفضل غلاف قماشي متين وقدرته على تحمل درجات حرارة من -50 °C إلى +80 °C ورطوبة بنسبة 100%، فإن DRA-Ku09 مصمم للعمل الخارجي الموثوق. ومع وزن يبلغ 12.5 كجم وتركيب على أنبوب (50-100 مم)، فإنه يُعد هوائيًا اتجاهيًا اقتصاديًا للمناطق التي لا يمكن فيها تمديد الكابلات.
✅ كسب عالٍ 36 dBi
يوفر DRA-Ku09 أداء هوائي اتجاهي عالي الكسب بقيمة 36 dBi، مما يتيح تغطية بث مستقرة وقوية. وقد صُمم لبنى DVB في نطاق Ku ومحطات الترحيل الاحترافية.
✅ عرض حزمة 2°
بفضل عرض الحزمة البالغ 2° في كلا المستويين، يعمل DRA-Ku09 كهوائي اتجاهي ضيق الحزمة. وهذا يضمن اتصالات موثوقة من نقطة إلى نقطة مع تقليل التداخل في أنظمة البث بالموجات الميكرووية.
✅ خيارات الاستقطاب الخطي والدائري
مع دعمه لكل من الهوائي الاتجاهي ذي الاستقطاب الخطي والهوائي الاتجاهي ذي الاستقطاب الدائري، يوفر DRA-Ku09 مرونة لتلبية معايير البث المتنوعة. كما يندمج بسلاسة في شبكات DVB-S2 ومحطات الرأسية ووصلات الرفع عبر الأقمار الصناعية.
✅ تصميم خارجي متين
يُعد DRA-Ku09 هوائيًا اتجاهيًا خارجيًا متينًا مزودًا بغلاف قماشي للحماية من الغبار والرطوبة والظروف المناخية القاسية. وهو يضمن خدمة موثوقة طويلة الأمد في مراكز الاتصالات ومحطات إعادة الإرسال وبنى البث التحتية.
🛠️ سواء كنت بحاجة إلى هوائي اتجاهي بنطاق Ku مع كسب 36 dBi، أو هوائي كاسيغرين ضيق الحزمة، أو هوائي خارجي متين لبنى DVB التحتية، فإن DRA-Ku09 مصمم لتقديم أداء مستقر وبث بمستوى احترافي.
🛒 متوفر الآن، DRA-Ku09 جاهز للدمج في محطات الرأسية، ومراكز إعادة الإرسال، ووصلات نقطة إلى نقطة، وبنى الميكروويف التفاعلية.
📌 الميزات الرئيسية
-
نطاق تردد واسع 10-15 جيجاهرتز
يغطي DRA-Ku09 كامل نطاق التردد Ku، مما يوفر توافقًا مع بنى البث التحتية الحديثة. وهذا يجعله فعالًا لأنظمة البث MVDS/MMDS ووصلات الترحيل الراديوي.
بفضل الكسب العالي البالغ 36 dBi، يُعد DRA-Ku09 هوائيًا اتجاهيًا بنطاق Ku للبث الاحترافي. وهو يضمن توصيلًا قويًا للإشارة في بنى DVB التحتية ووصلات الرفع عبر الأقمار الصناعية.
يوفر عرض الحزمة البالغ 2° أداءً اتجاهيًا حادًا للهوائي. وهو مثالي كهوائي اتجاهي ضيق الحزمة لوصلات نقطة إلى نقطة في الشبكات الاحترافية.
-
تصميم كاسيغرين مزدوج العاكس
يزيد تصميم الهوائي المتقدم مزدوج العاكس من الكفاءة ويقلل مستويات الفصوص الجانبية. وهذا يجعل DRA-Ku09 هوائي كاسيغرين اتجاهيًا لأنظمة البث DVB.
-
عزل الاستقطاب المتقاطع ≥25 dB
بفضل عزل الاستقطاب المتقاطع الممتاز، يقلل DRA-Ku09 التداخل إلى الحد الأدنى. ويوفر تشغيلًا مستقرًا في أنظمة الميكروويف التفاعلية وشبكات DVB.
يضمن التصميم منخفض الـ VSWR نقلًا فعالًا للطاقة وتقليل خسائر الانعكاس. وهذا يعزز جودة البث في وصلات الرفع عبر الأقمار الصناعية وبنى DVB-S2 التحتية.
بفضل التغطية القماشية المتينة، يُعد DRA-Ku09 هوائيًا اتجاهيًا خارجيًا متينًا. ويحافظ على أداء مستقر في ظل الرطوبة الكاملة والظروف المناخية القاسية.

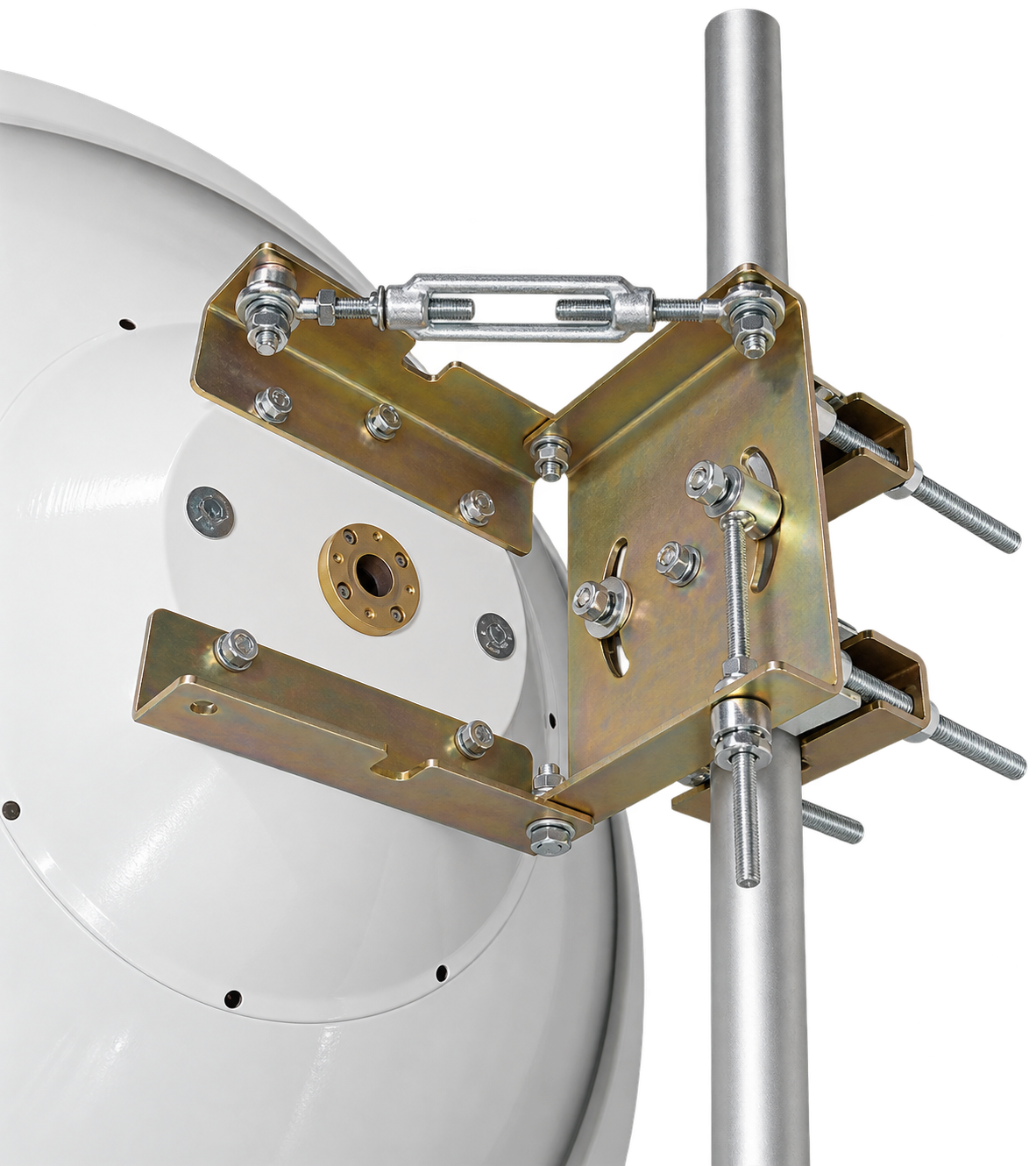

تم تزويد DRA-Ku09 بفلنجات WR-75 أو C-120، وهو هوائي اتجاهي بمدخل موجه موجي. كما يندمج بسهولة في بنى البث بنطاق Ku والبنى الميكرووية.
⚙️ الوظائف الرئيسية
يضمن DRA-Ku09 نقلًا مستقرًا لبث نطاق Ku، مما يتيح تغطية لمسافات طويلة. وقد صُمم لمحطات الترحيل وبنى DVB التحتية.
يوفر الهوائي استقبالًا نظيفًا وموثوقًا لإشارات نطاق Ku. كما يعزز الأداء في محطات الرأسية وشبكات DVB وأنظمة المشتركين.
-
الدمج في محطات البث الرأسية
يندمج DRA-Ku09 بسلاسة في محطات البث الرأسية. ويضمن تصميم هوائي كاسيغرين الخاص به وصلات اتصال مستقرة لبنى DVB-S2 التحتية.
-
النشر في محطات إعادة الإرسال
بصفته هوائيًا اتجاهيًا لمحطات إعادة الإرسال، يقوم DRA-Ku09 بإعادة بث الإشارات بفعالية في التضاريس الصعبة. وهو بديل اقتصادي للأنظمة القائمة على الكابلات.
-
أنظمة الميكروويف التفاعلية
يدعم الهوائي الاتصالات التفاعلية بالموجات الميكرووية، مما يضمن أداء بث ثنائي الاتجاه. ويُستخدم على نطاق واسع في بنى DVB الاحترافية.
يُستخدم DRA-Ku09 بشكل شائع في أنظمة MVDS/MMDS، حيث يوفر تغطية مستقرة بعيدة المدى. ويعمل كهوائي عالي الكسب بنطاق Ku للشبكات الاحترافية.
-
وصلات الاتصال من نقطة إلى نقطة
بفضل عرض الحزمة البالغ 2°، يعمل DRA-Ku09 كهوائي اتجاهي ضيق الحزمة. وهو يضمن اتصالات بعيدة المدى خالية من التداخل.
يعزز DRA-Ku09 مراكز الاتصالات، مما يضمن نقلًا موثوقًا للإشارة. وهو مناسب لبنى البث الاحترافية بالموجات الميكرووية.
بصفته هوائيًا اتجاهيًا خارجيًا متينًا، يتحمل DRA-Ku09 البيئات القاسية. ويضمن استقرارًا طويل الأمد للبث الاحترافي.
يدعم DRA-Ku09 توصيلات الموجه الموجي WR-75 وC-120، مما يجعله هوائيًا اتجاهيًا متعدد الاستخدامات بنطاق Ku. ويتكيف بسهولة مع بنى DVB والبنى الميكرووية.
🧩 التطبيقات
يُعد DRA-Ku09 هوائيًا اتجاهيًا عالي الكسب بنطاق Ku، وقد صُمم لبث DVB. وهو يضمن تغطية قوية وأداءً مستقرًا.
يُستخدم DRA-Ku09 على نطاق واسع في شبكات MVDS/MMDS، حيث يوفر نقلًا موثوقًا للإشارة. وهو مناسب لكل من الوصلات الصاعدة والهابطة.
-
محطات إعادة الإرسال ومراكز الترحيل
بصفته هوائي ترحيل راديوي اتجاهي، يعيد DRA-Ku09 بث الإشارات عبر مناطق واسعة. وهو يضمن اتصالًا متواصلًا في التضاريس الصعبة.
يُعد DRA-Ku09 هوائيًا احترافيًا لأنظمة الرأسية، حيث يوفر اتصالات فعالة في الاتجاهين الصاعد والهابط.
-
أنظمة الاتصالات التفاعلية بالموجات الميكرووية
يدعم هذا الهوائي البنى التحتية التفاعلية بالموجات الميكرووية، مما يتيح اتصالات موثوقة ثنائية الاتجاه. ويعزز الأداء في مراكز البث الاحترافية.
-
وصلات الاتصال من نقطة إلى نقطة
بفضل عرض الحزمة البالغ 2°، يُعد DRA-Ku09 هوائيًا اتجاهيًا ضيق الحزمة لأنظمة نقطة إلى نقطة. وهو يضمن نقلًا خاليًا من التداخل.
يعزز DRA-Ku09 شبكات DVB العامة، موفرًا تغطية موثوقة للمشغلين الإقليميين والوطنيين.
-
تركيبات الاتصالات الخارجية
بفضل بنيته المتينة، يُعد DRA-Ku09 هوائيًا اتجاهيًا خارجيًا متينًا. وهو يضمن الاستقرار لمراكز الاتصالات ومواقع إعادة الإرسال.
يندمج DRA-Ku09 بسلاسة في بنى DVB-S2 وDVB-T2 وDVB-C التحتية. وهو يضمن توافقًا واسعًا وأداءً بمستوى احترافي.
💡 لماذا يجب أن تشتري منا؟
- ضمان لمدة 1.5 سنة
- دعم ما بعد البيع لمدة 7 سنوات
- فريق دعم هندسي عن بُعد
- برنامج خصومات للعملاء الدائمين 🎁
💬 اتصل بنا
للحصول على تفاصيل إضافية أو مساعدة بخصوص هوائي DRA-Ku09 الاتجاهي مزدوج العاكس بنطاق Ku، لا تتردد في التواصل مع فريقنا. نحن نوفر استشارات احترافية ودعمًا لما بعد البيع للمساعدة في التركيب والإعداد، لضمان حصولك على أقصى استفادة من معدات البث الخاصة بك.
