PLL LNB with AGC L.O. 11.3

إن Ku-band PLL LNB with AGC 11.3 هو Low Noise Block Downconverter احترافي مصمم من أجل البنى التحتية الحديثة للبث حيث يكون استقرار الإشارة أمرًا بالغ الأهمية. يعمل مع دخل 12.25-13.05 GHz ويحوّل إلى 950-1750 MHz IF، ويضمن هذا Ku-band AGC LNB تشغيلًا موثوقًا وخاليًا من التداخل. وبفضل التحكم التلقائي في الكسب بمقدار 25 dB و النطاق الديناميكي الواسع 50 dB، فإنه يضمن استقبالًا ثابتًا للإشارة حتى في ظل تقلبات قدرة الدخل.

مجهز بـ مذبذب محلي PLL دقيق، ويحافظ Ku-band LNB with AGC 11.3 على استقرار LO بمقدار ±100 kHz وضوضاء طور منخفضة، مما يتيح أداءً سلسًا لبث DVB-S2 و DVB-C. ومع دعمه لما يصل إلى 25 حاملة، فقد تم تحسين هذا الطراز من أجل أنظمة MVDS و MITRIS TV وروابط الأقمار الصناعية ومحطات CATV الرئيسية.

يوفر Ku-band PLL AGC LNB 11.3 كسبًا ≥40 dB، و معامل ضوضاء ≤5 dB، و رفض صورة ≥60 dBc من أجل جودة استقبال فائقة. ومع مدخل موجه الموجة WR75 و فلنجة PBR120 و موصلات خرج مرنة من نوع F-type 75 Ohm أو N-type 50 Ohm، فإنه يندمج بسلاسة في شبكات البث والاتصالات.

✅ Ku-band PLL AGC LNB 11.3 عالي الأداء للأنظمة الاحترافية

يوفر Ku-band PLL LNB with AGC 11.3 كسبًا ≥40 dB ومعامل ضوضاء ≤5 dB ورفض صورة ≥60 dBc من أجل جودة استقبال فائقة. ومع مدخل موجه الموجة WR75 وفلنجة PBR120 وموصلات خرج مرنة من نوع F-type 75 Ohm أو N-type 50 Ohm، فإنه يندمج بسلاسة في شبكات البث والاتصالات.

✅ مصمم للتركيب الخارجي

يحمي الهيكل المتين جهاز LNB من الرطوبة ودرجات الحرارة القصوى والظروف الجوية القاسية. ويعمل بشكل موثوق من -40 °C إلى +60 °C ويزن فقط 0.4 kg، مما يجعله مناسبًا للتركيبات الخارجية ومحطات إعادة البث الاحترافية.

✅ توافق متعدد المعايير

يدعم Ku-band PLL AGC LNB 11.3 معايير البث الرقمي DVB-S وDVB-S2 وDVB-C، مما يضمن أقصى توافق مع شبكات توزيع MVDS/MITRIS والبنى التحتية لـ CATV وتطبيقات الاتصالات.

🛠️ سواء كنت بحاجة إلى Ku-band PLL AGC LNB مع LO بتردد 11.3 GHz، أو LNB احترافي لنطاق Ku مع نطاق AGC بمقدار 25 dB، أو Low Noise Block Downconverter خارجي متين مع فلنجة WR75 PBR120 لبث DVB-S/S2/C، فإن LNB with AGC 11.3 مصمم من أجل الاستقرار والكفاءة والأداء الاحترافي.

🛒 إن Ku-band PLL AGC LNB 11.3 متاح للطلب الآن – وجاهز للدمج في شبكات البث DVB-S/S2/C و MVDS/MITRIS.

📌 الميزات الرئيسية

• Ku-band PLL AGC LNB 11.3 بنطاق ديناميكي واسع يصل إلى 50 dB

يوفر هذا الطراز أكبر نطاق ديناميكي متاح بين أجهزة Ku-band LNB، مما يجعله عالي المقاومة لتقلبات قدرة الدخل. وتضمن هذه القدرة أداءً مستقرًا في بث DVB-S2 وتطبيقات MVDS الاحترافية.

• التحكم التلقائي في الكسب بنطاق 25 dB

يقوم AGC المدمج بتثبيت إشارات الخرج عبر نطاق واسع من مستويات الدخل، مما يلغي التشويه ويضمن استقبالًا ثابتًا. وهذا يجعل Ku-band PLL AGC LNB 11.3 مثاليًا لوصلات الاتصالات وشبكات إعادة البث.

• Ku-band PLL AGC LNB مع استقرار LO بمقدار ±100 kHz وضوضاء طور منخفضة

يضمن المذبذب المتقدم تحويلًا دقيقًا للتردد، ويقلل الارتعاش ويحافظ على إزالة تضمين عالية الجودة للإشارة. ويعد هذا الاستقرار ضروريًا لمخططات التضمين المتقدمة في الاتصالات الفضائية الرقمية.

• Ku-band AGC LNB احترافي مع كسب ≥40 dB واستجابة مسطحة

بفضل التضخيم القوي والتموج الأدنى، يضمن هذا الـ LNB مستويات إشارة موثوقة عبر كامل نطاق التشغيل. ويعد هذا الأداء بالغ الأهمية لمحطات CATV الرئيسية ومحطات البث الاحترافية.

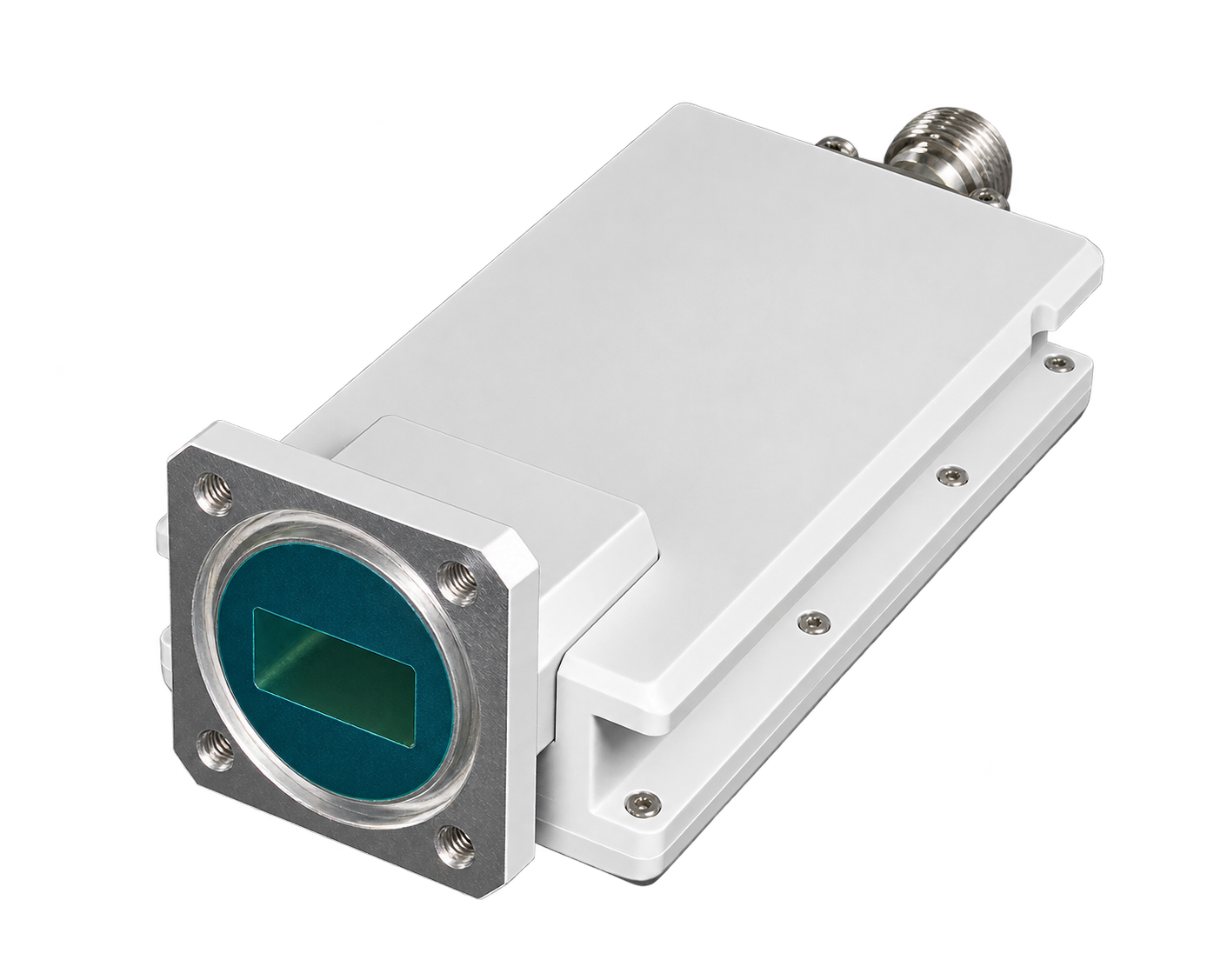

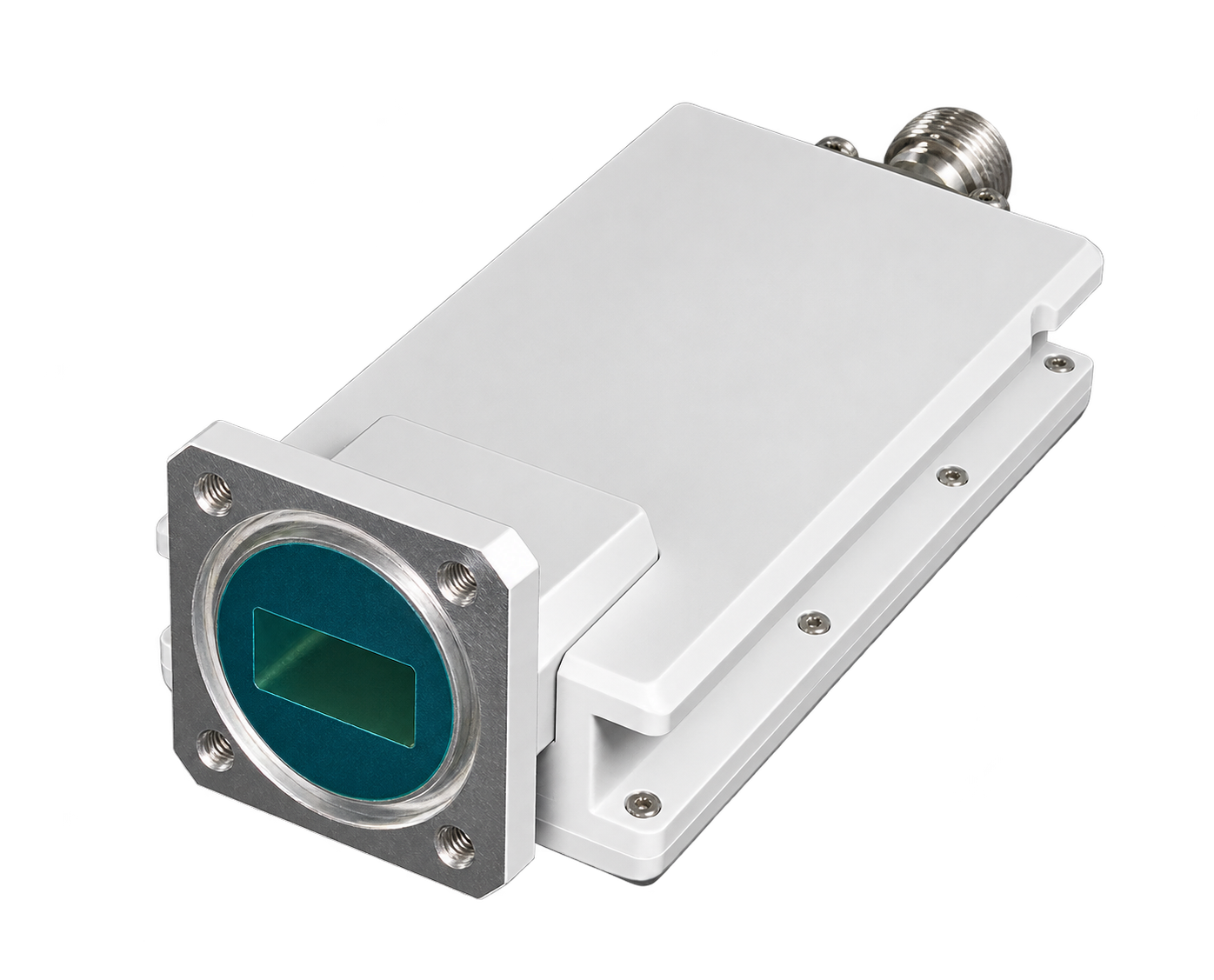

• مدخل فلنجة WR75 PBR120 وخيارات خرج مزدوجة

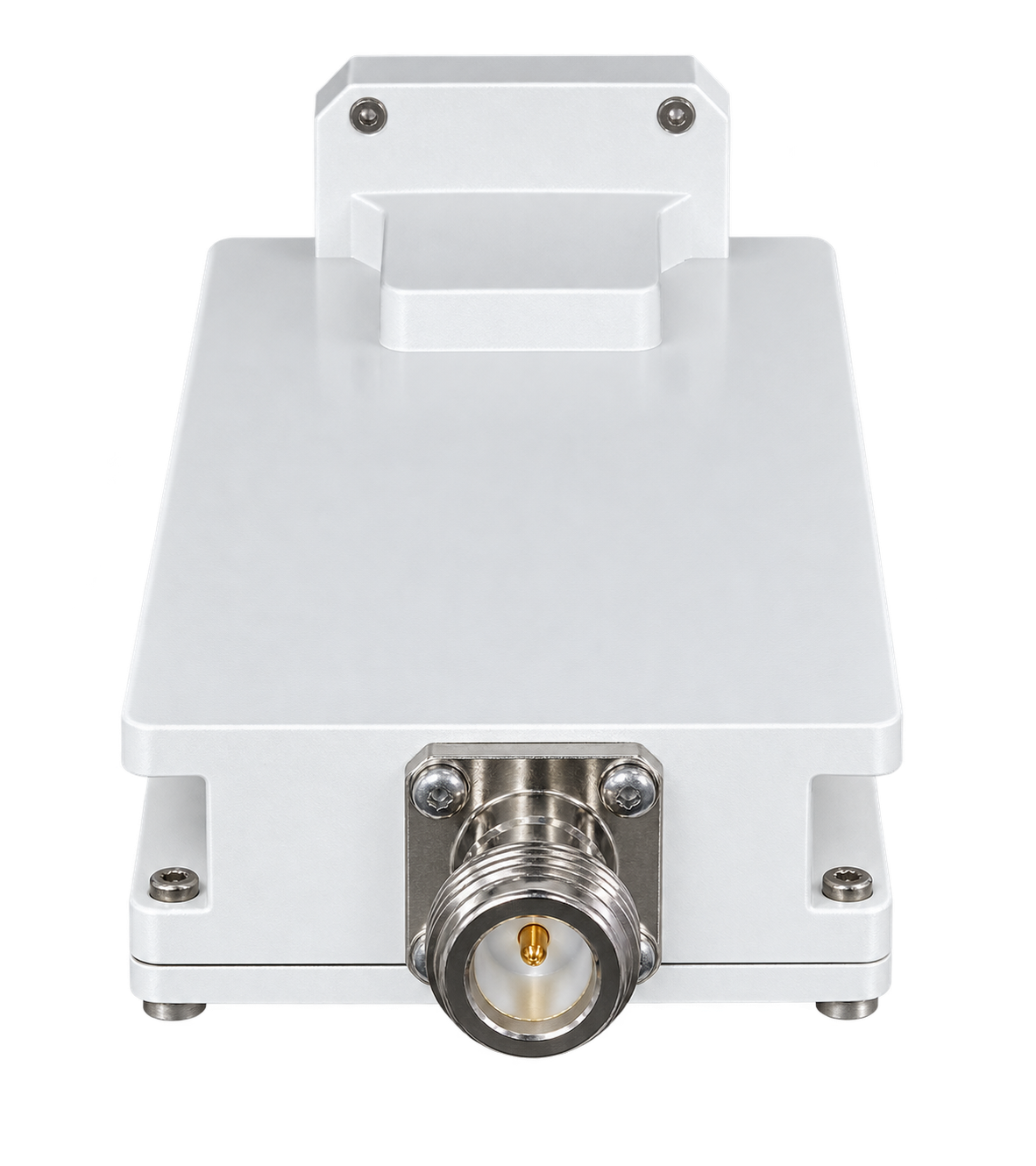

مجهز بموجه موجة WR75 وفلنجة PBR120، ويوفر الـ LNB خرجًا مرنًا 50/75 Ohm عبر موصلات F-type أو N-type. وتضمن هذه المرونة التوافق مع مجموعة متنوعة من الأنظمة الاحترافية.

• Ku-band AGC LNB بمعامل ضوضاء 5 dB ورفض صورة 60 dBc

يحافظ معامل الضوضاء المنخفض على نسبة ممتازة بين الحامل والضوضاء، بينما يضمن رفض الصورة القوي استقبالًا خاليًا من التشويه. ويعزز هذا المزيج الأداء في البيئات الكثيفة من حيث RF.

• Ku-band PLL AGC LNB 11.3 جاهز للاستخدام الخارجي مع هيكل متين

يدعم هيكله المتين المقاوم للماء التشغيل في البيئات الخارجية الصعبة. كما يتيح التصميم المدمج بوزن 0.4 kg دمجًا سهلًا في محطات البث والاتصالات البعيدة.

• Ku-band PLL AGC LNB 11.3 متعدد الحاملات ويدعم حتى 25 حاملة

تم تصميم هذا الـ LNB للتعامل مع عدة حوامل في الوقت نفسه، مما يتيح تشغيلًا فعالًا في شبكات MVDS وMITRIS والبث الفضائي عالية الكثافة.

⚙️ الوظائف الرئيسية

• التحويل الهابط من 12.25-13.05 GHz إلى خرج IF ‏950-1750 MHz

يقوم Ku-band PLL AGC LNB 11.3 بتحويل إشارات الأقمار الصناعية بشكل موثوق إلى نطاق L-band، مما يضمن التوافق مع أنظمة DVB-S2 وCATV وإعادة البث.

• التحكم التلقائي في الكسب من أجل توصيل مستقر للإشارة

يحافظ AGC المدمج على مستويات خرج ثابتة حتى في ظل تغير ظروف الدخل بسرعة. وتضمن هذه الوظيفة الموثوقية في بيئات الاتصالات والبث الصعبة.

• مذبذب PLL بتردد 11.3 GHz مع ضوضاء طور منخفضة

يضمن المذبذب المستقر تحويلًا دقيقًا للتردد مع حد أدنى من التداخل. ومن خلال تقليل ضوضاء الطور، يتيح الـ LNB إزالة تضمين خالية من الأخطاء لتنسيقات الأقمار الصناعية المتقدمة.

• تضخيم مدمج وترشيح دقيق

يوفر الجهاز استجابة ترددية مسطحة مع تموج ≤0.5 dB عبر 27 MHz، مما يضمن توزيعًا طيفيًا نظيفًا. وهذا يجعله مناسبًا للبنى التحتية لـ CATV وبوابات الاتصالات.

• التوافق مع معايير DVB-S وDVB-S2 وDVB-C

يلبي Ku-band PLL AGC LNB 11.3 متطلبات البث الدولية، ويدعم جميع التنسيقات الرقمية الحديثة. ويمكن دمجه بسهولة في كل من الشبكات القديمة وشبكات الجيل التالي.

• تشغيل موثوق مع مصدر طاقة 15-30 V DC

تم تصميم الوحدة للنشر الميداني، وتستهلك ≤5 W وتعمل عبر نطاق جهد واسع. وتضمن كفاءتها التشغيل المستمر لإعدادات البث الاحترافية.

🧩 التطبيقات

• Ku-band PLL AGC LNB 11.3 لبث DVB-S/S2/C

مصمم لاستقبال وصلة هابطة احترافية، ويضمن هذا الـ LNB تحويلًا موثوقًا للإشارة لمحطات البث الرقمي الرئيسية.

• توزيع تلفزيوني MVDS وMITRIS باستخدام Ku-band PLL AGC LNB 11.3

يجعل النطاق الديناميكي الواسع وتنظيم AGC هذا الجهاز مثاليًا لأنظمة إعادة البث الأرضي التي تتعامل مع عدة حوامل.

• دمج محطات CATV الرئيسية باستخدام Ku-band PLL AGC LNB 11.3

يدعم خرج IF المستقر ونطاق AGC الواسع التوزيع متعدد القنوات، مما يضمن التوافق مع البنى التحتية لتلفزيون الكابل.

• الاتصالات الفضائية وشبكات الاتصالات

بفضل ضوضاء الطور المنخفضة ورفض الصورة القوي، يوفر هذا الـ LNB أداءً مستقرًا لمشغلي الاتصالات وبوابات الأقمار الصناعية.

• Ku-band PLL AGC LNB 11.3 خارجي للمناخات القاسية

يضمن تصميمه المقاوم للماء ونطاق تشغيله من -40 °C إلى +60 °C المتانة في البيئات البحرية والصحراوية والبعيدة.

• Ku-band PLL AGC LNB 11.3 مدمج للدمج مع OEM

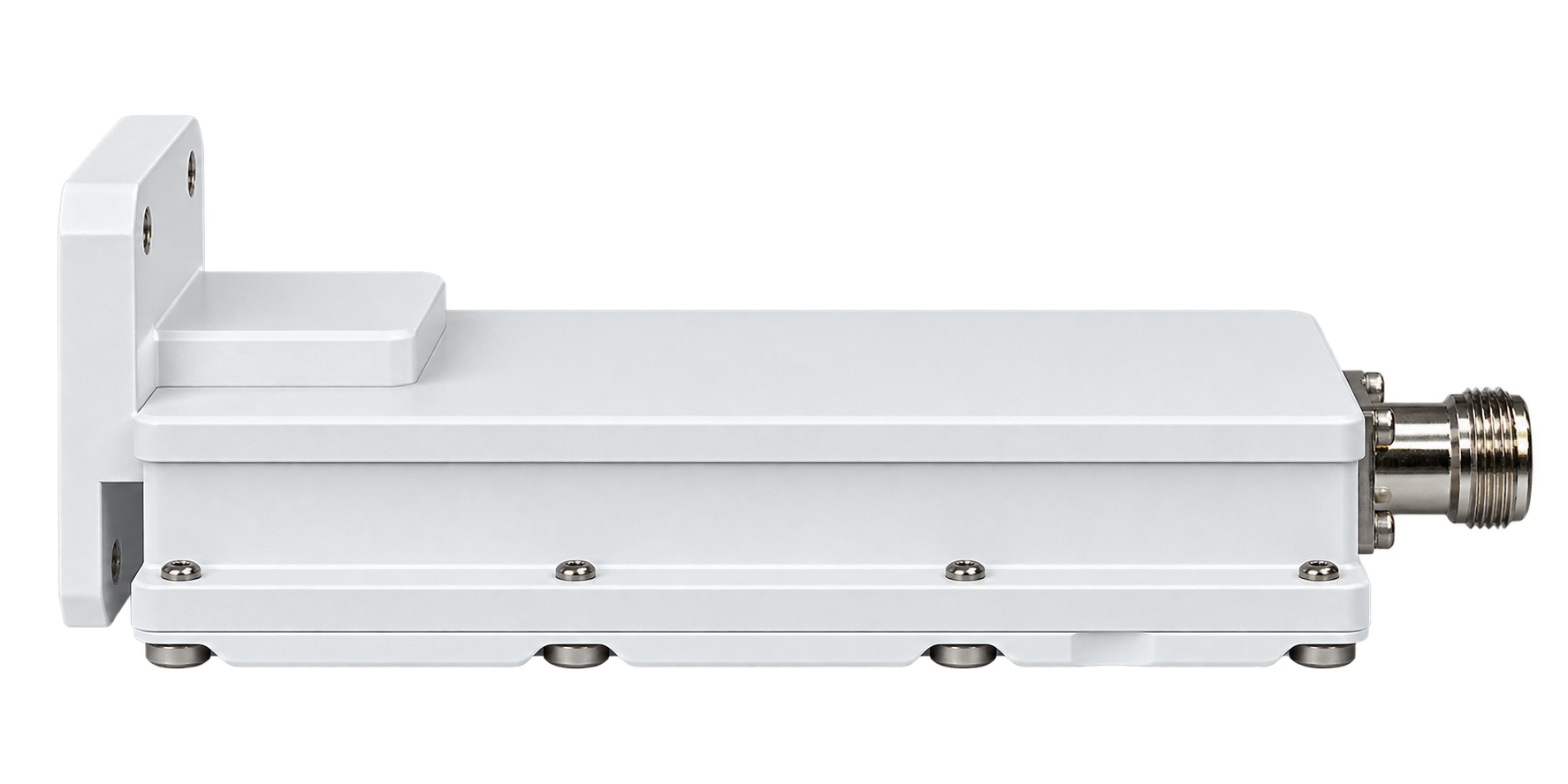

بأبعاد 59×41×144 mm ووزن 0.4 kg، فهو مثالي للأنظمة المعيارية وحلول البث المخصصة.
