BUC-Ku002-11.8 v2.0

BUC-Ku002-11.8 v2.0 هو محول رفع ترددات احترافي لنطاق Ku تم تصميمه من أجل بث MVDS، والوصلات الصاعدة عبر الأقمار الصناعية، وأنظمة مكررات التلفزيون. وبفضل تصميمه المدمج وموثوقيته بالحالة الصلبة ودعمه لمعايير DVB-S/S2 وDVB-C المتقدمة، فإن هذه الوحدة تعد خيارًا قويًا لجهات البث ومتكاملي الأنظمة.

يتميز بمذبذب محلي ثابت PLL بتردد 11.8 GHz مع استقرار ±2 ppm، مما يضمن حدًا أدنى من الانجراف وأداءً ممتازًا لضوضاء الطور المنخفضة (−85 dBc/Hz @10 kHz). ومع دعمه لما يصل إلى 25 حاملة في الوقت نفسه، يوفر BUC-Ku002-11.8 v2.0 أداءً ثابتًا عبر أنظمة التضمين المتطلبة، بما في ذلك 256QAM و32APSK.

ومع توفير قدرة خرج 0.2 W عند P1dB وكسب أدنى يبلغ 45 dB، فإن مرسل Ku-band BUC هذا يوفر نطاقًا ديناميكيًا واسعًا مع تحكم ALC تلقائي مدمج في الخرج (≥25 dB). كما يضمن المذبذب المرجعي المدمج 10 MHz دقة التردد دون الحاجة إلى مزامنة خارجية، مما يجعله جذابًا للغاية للدمج داخل أنظمة البث والوصلة الصاعدة الاحترافية.

✅ هيكل IP65 متين ومقاوم للعوامل الجوية

تم تصميم BUC-Ku002-11.8 v2.0 بهيكل مصنف IP65، مما يوفر حماية كاملة ضد الغبار والرطوبة والظروف البيئية القاسية. وهذا يجعله جهاز Ku-band BUC خارجيًا موثوقًا للتركيبات الثابتة ووحدات البث المتنقلة ومواقع الوصلة الصاعدة البعيدة.

✅ خرج بفلنجة WR75 PBR120 ودخل IF من نوع N-type

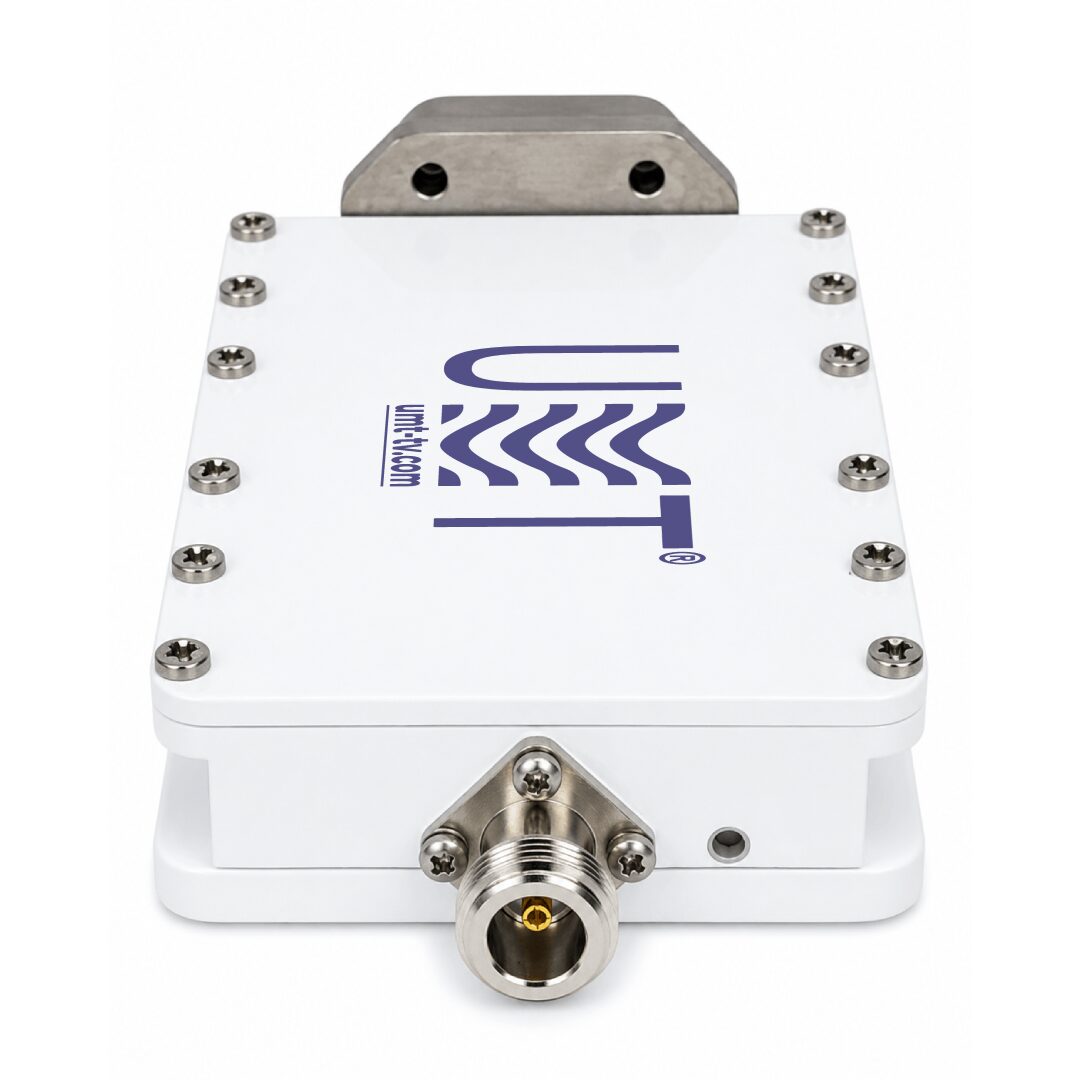

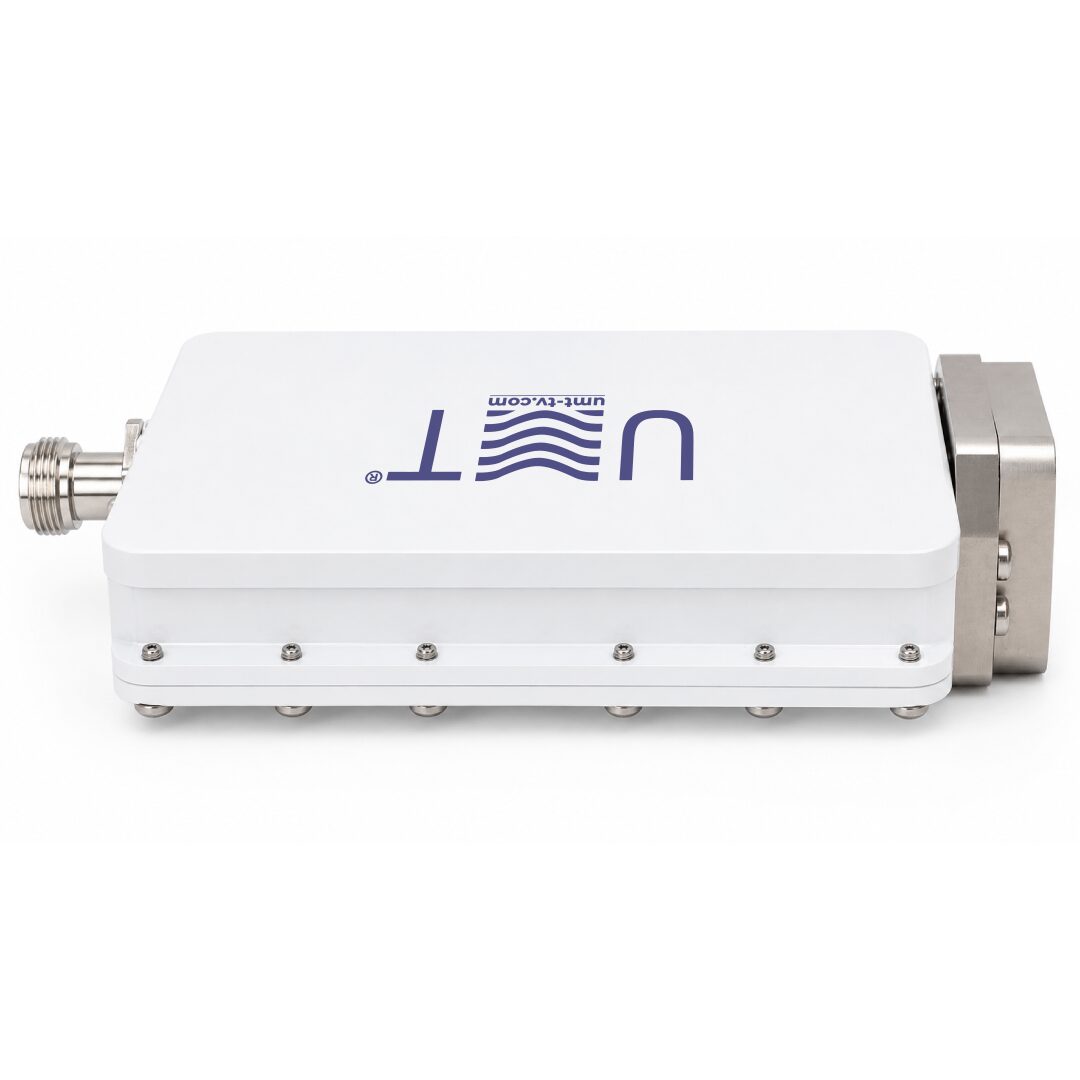

بفضل تجهيزه بفلنجة WR75 PBR120 لخرج RF ودخل أنثى N-type بممانعة 50-ohm ‏(950-1950 MHz)، يضمن هذا الطراز توافقًا سلسًا مع الهوائيات القياسية ومحطات الوصلة الصاعدة وأنظمة مكررات التلفزيون.

✅ تصميم خفيف الوزن وموفر للطاقة

بوزن لا يتجاوز 0.55 kg واستهلاك طاقة ≤6 W فقط، تم تحسين BUC-Ku002-11.8 v2.0 لعمليات النشر المتنقلة أو ذات المساحات المحدودة. كما أن تصميمه المدمج بالحالة الصلبة يتيح دمجًا فعالًا داخل عربات البث ومعدات MVDS headend وحاويات OEM.

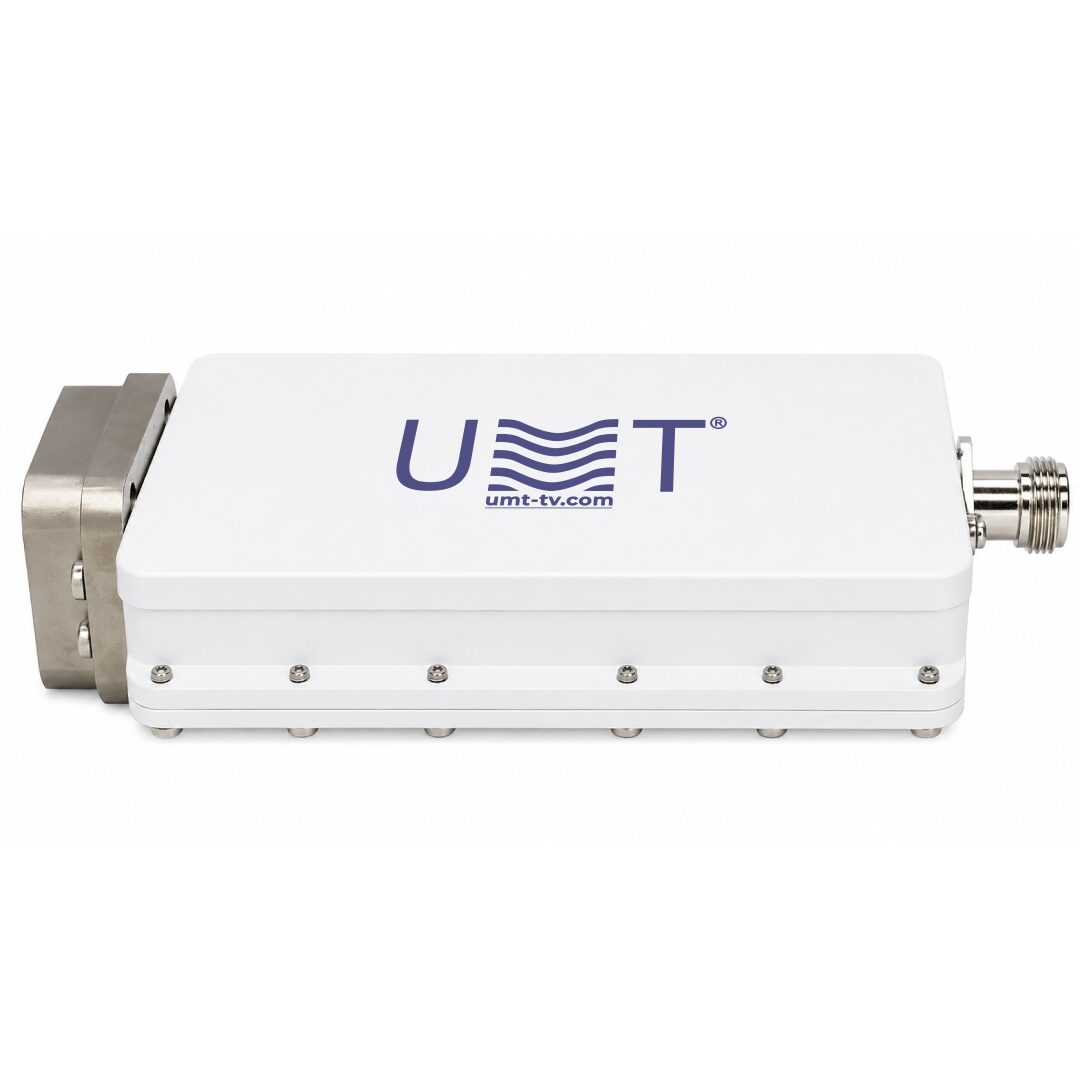

✅ PLL LO مستقر مع مرجع مدمج 10 MHz

بفضل احتوائه على مذبذب محلي PLL ثابت بتردد 11.8 GHz مع استقرار ±2 ppm ومرجع داخلي 10 MHz، يضمن BUC-Ku002-11.8 v2.0 دقة ترددية استثنائية دون الحاجة إلى مصدر مرجعي خارجي.

✅ تشغيل متعدد الحوامل مع دعم التضمين المتقدم

تدعم الوحدة ما يصل إلى 25 حاملة في الوقت نفسه وتحافظ على الخطية اللازمة لأنظمة التضمين المعقدة مثل 256QAM و32APSK، مما يضمن إرسال DVB-S2 خاليًا من التشويه.

🛠️ سواء كنت تقوم بإنشاء تكامل Ku-band BUC لوحدات البث البعيدة أو تبحث عن Ku-band BUC مع مرجع 10 MHz ومؤشر LED، فإن هذا الطراز مُحسن من أجل الدقة والكفاءة والأداء.

🛒 إن BUC-Ku002-11.8 v2.0 متاح الآن للشراء وجاهز للنشر داخل أي نظام Ku-band BUC يتطلب حجمًا مدمجًا واستقرارًا وجاهزية للعمل الخارجي.

📌 الميزات الرئيسية

• تصميم Ku-band مدمج بالحالة الصلبة

إن BUC-Ku002-11.8 v2.0 هو جهاز Ku-band BUC بالحالة الصلبة وبتصميم مدمج، تم تصميمه للبث الاحترافي حيث تمثل الأبعاد والوزن والموثوقية عوامل حاسمة.

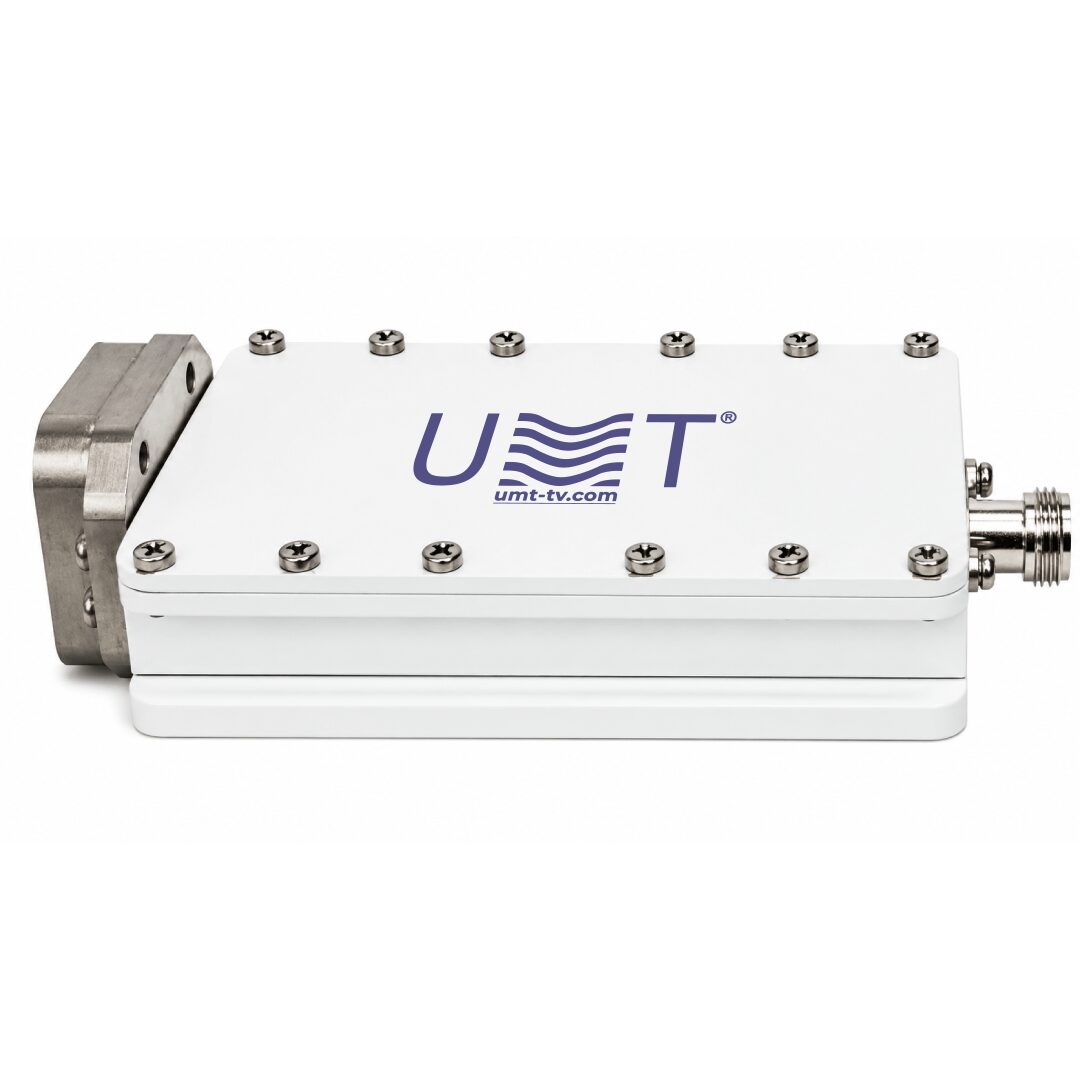

• مذبذب محلي PLL ثابت بتردد 11.8 GHz مع استقرار ±2 ppm

بفضل تجهيزه بمذبذب محلي PLL مقفل بتردد 11.8 GHz، يوفر هذا الطراز تحويلًا رافعًا مستقرًا مع ضوضاء طور منخفضة، مما يضمن تشغيلًا موثوقًا لبث DVB-S/S2 في نطاق Ku.

• قدرة خرج 0.2 W عند P1dB مع ALC (نطاق 25 dB)

تضمن قدرة الخرج 0.2 W مع التحكم التلقائي في المستوى أداء RF ثابتًا، مع الحماية من التحميل الزائد وإتاحة التشغيل متعدد الحوامل في نطاق Ku.

• مرجع مدمج 10 MHz

بفضل احتوائه على مذبذب مرجعي مدمج بتردد 10 MHz، يلغي BUC-Ku002-11.8 v2.0 الحاجة إلى مزامنة خارجية، مما يبسّط دمج النظام ويخفض التكاليف.

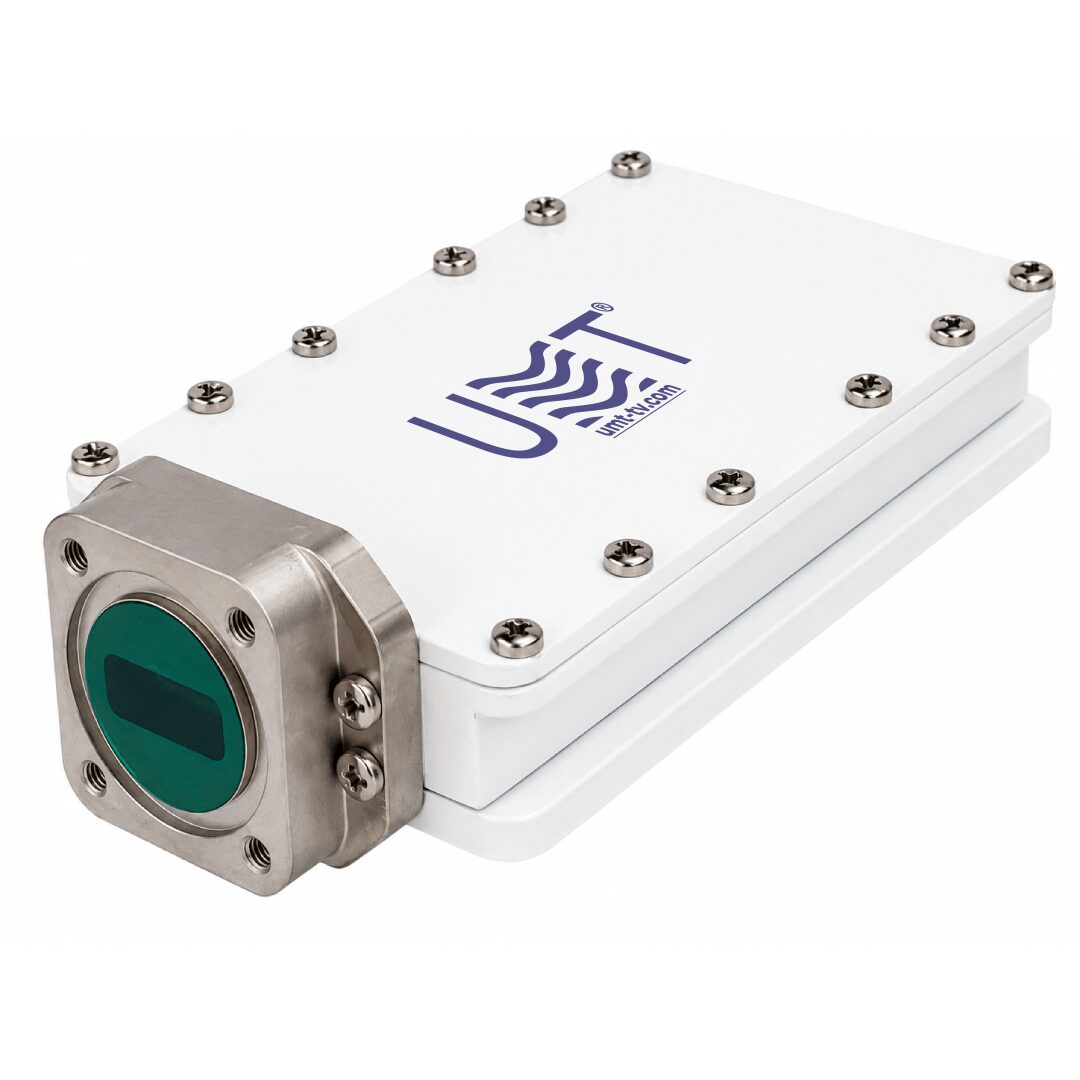

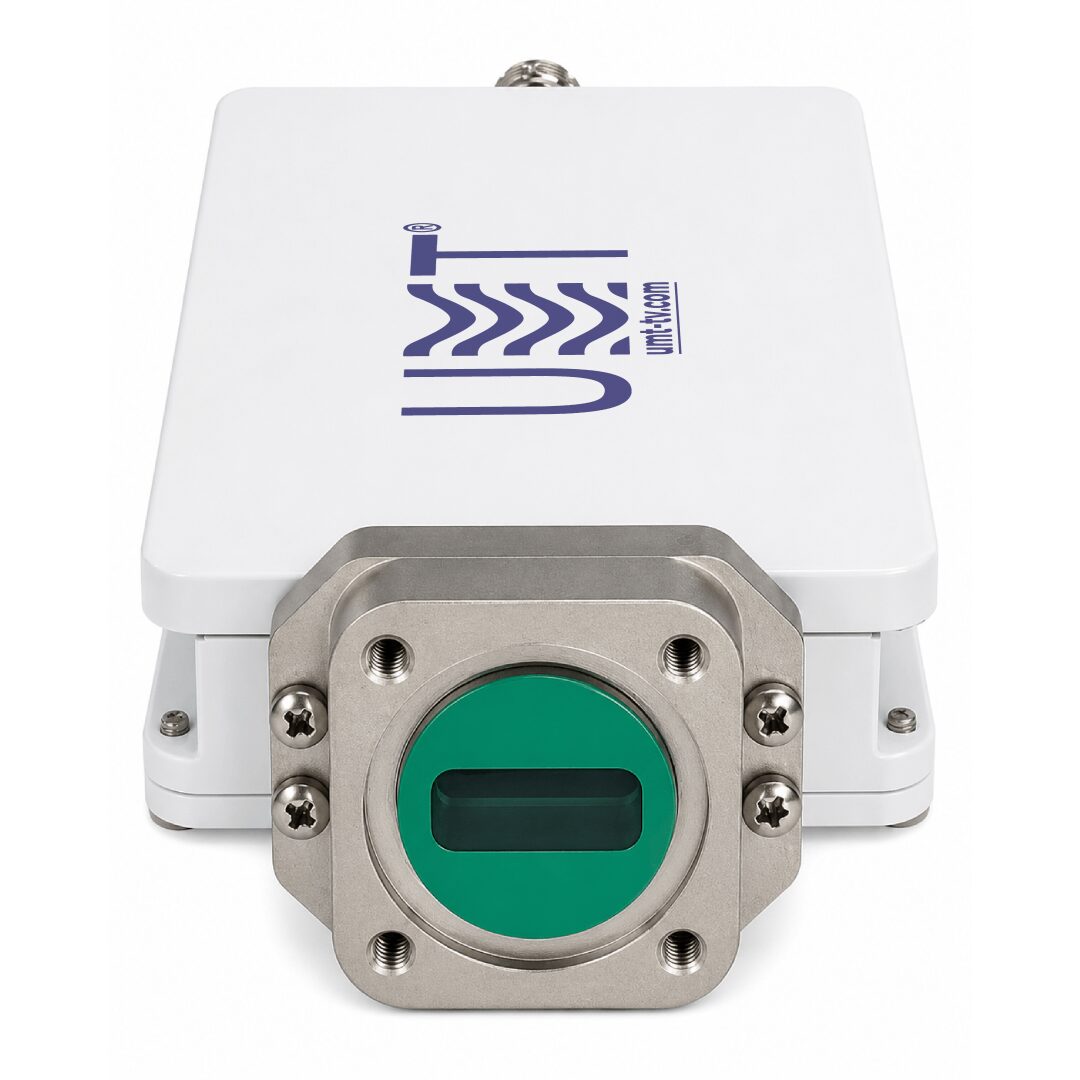

• فلنجة WR75 PBR120 مع دخل IF من نوع N-type

يتضمن هذا الطراز خرج فلنجة WR75 waveguide ودخل IF أنثى من نوع N-type، مما يضمن التوافق مع الوصلات الصاعدة الفضائية القياسية والمكررات وأنظمة headend.

• نقاء طيفي وانبعاثات طفيلية منخفضة

بفضل الإشارات الطفيلية داخل النطاق ≤−55 dBc وتسرّب LO ≤−40 dBm، تضمن هذه الوحدة إرسال إشارة نظيفًا لتطبيقات البث الاحترافية.

• خفيف الوزن وموفر للطاقة

بوزن لا يتجاوز 0.55 kg واستهلاك ≤6 W، يدعم هذا الـ Ku-band BUC الموفر للطاقة التركيبات البعيدة والمنصات المتنقلة التي تتطلب طاقة منخفضة.

• هيكل خارجي بدرجة IP65

تتم حماية BUC-Ku002-11.8 v2.0 بواسطة هيكل IP65، مما يوفر مقاومة للغبار والرطوبة ودرجات الحرارة القصوى، ويجعله موثوقًا للتشغيل الخارجي طويل الأمد.

⚙️ الوظائف الرئيسية

• التحويل الرافع للتردد من L-band إلى Ku-band

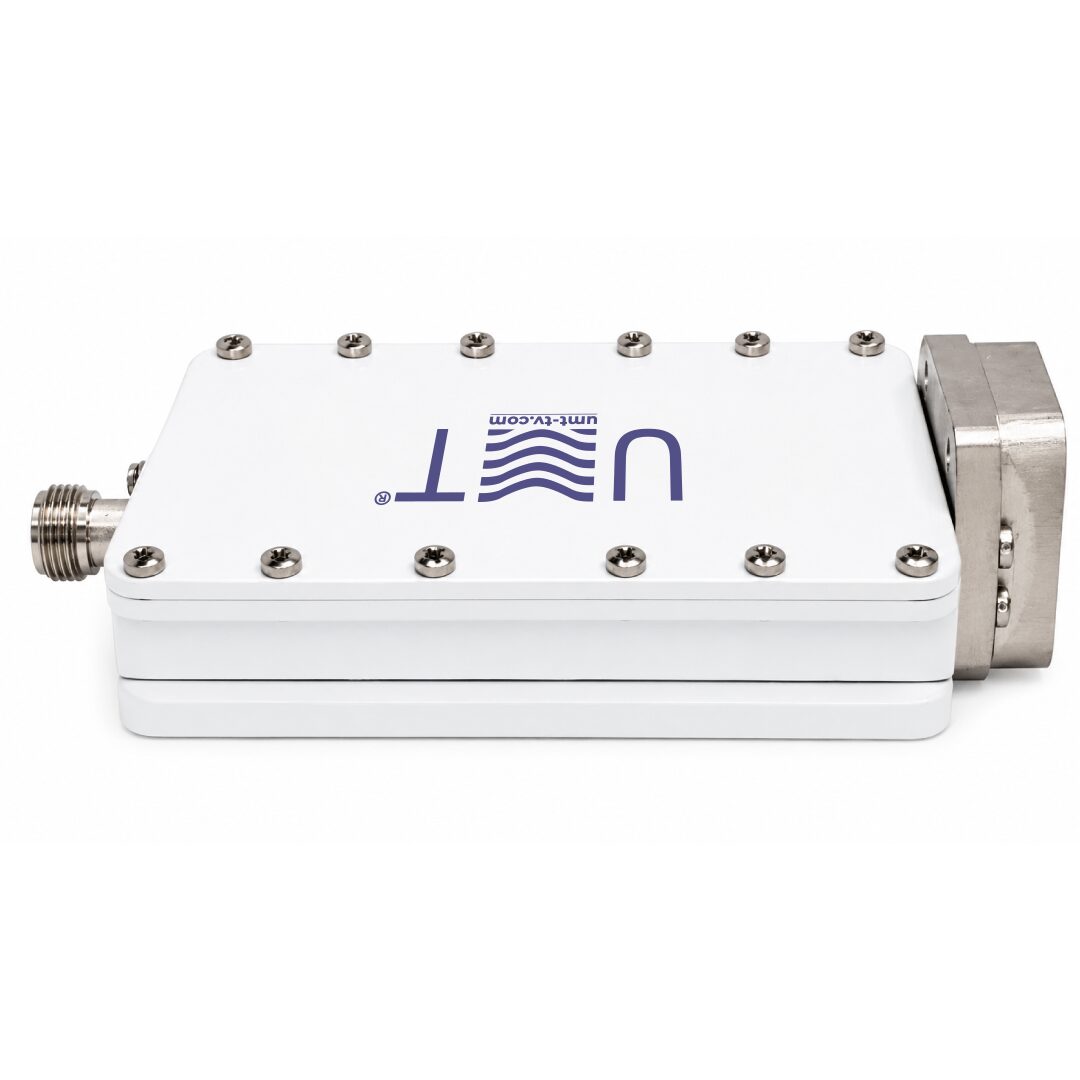

تقوم الوحدة بتحويل إشارات IF ‏950-1950 MHz إلى خرج Ku-band ‏12.75-13.75 GHz، مما يوفر تحويلًا رافعًا دقيقًا وموثوقًا لأنظمة بث DVB-S/S2.

• تسوية قدرة الخرج تلقائيًا باستخدام ALC

يحافظ التحكم التلقائي المدمج في المستوى على استقرار الخرج عبر مستويات قدرة دخل متغيرة، مما يحمي جودة الإشارة في شبكات Ku-band متعددة الحوامل.

• تشغيل مستقر لـ PLL-locked LO

يضمن LO المثبت بواسطة PLL مع المرجع الداخلي 10 MHz دقة ترددية عالية وأداء ممتازًا لضوضاء الطور، وهو أمر حاسم لأنظمة التضمين الحديثة 256QAM/32APSK.

• الترشيح والتضخيم لتحقيق خطية عالية

توفر مراحل التضخيم المدمجة كسبًا ≥45 dB مع حد أدنى من التشويه، مما يتيح إرسال إشارات Ku-band عالية الخطية لبث DVB الاحترافي.

• دمج سلس في أنظمة البث

بفضل الفلنجة القياسية وواجهات الموصلات، يندمج BUC-Ku002-11.8 v2.0 بسهولة في محطات مكررات التلفزيون ومحطات الوصلة الصاعدة وشبكات MVDS.

🧩 التطبيقات

• الوصلات الصاعدة VSAT وDSNG

يعد BUC-Ku002-11.8 v2.0 مناسبًا لمراكز VSAT ومركبات DSNG، حيث يوفر أداء وصلة صاعدة مدمجًا وفعالًا في التطبيقات المتنقلة أو الثابتة.

• تطبيقات MVDS block upconverter

يعمل هذا الطراز كمحول رفع ترددات لنطاق Ku في أنظمة بث MVDS، مع ضمان إرسال مستقر ونظيف عبر عدة حوامل.

• بث TV repeater وheadend

تم تحسين BUC-Ku002-11.8 v2.0 لمحطات مكررات التلفزيون وأنظمة headend، ويدعم إرسال DVB-S/S2 موثوقًا مع نقاء طيفي فائق.

• الدمج في البث المتنقل

يسمح تصميمه المدمج والخفيف الوزن بدمجه داخل عربات البث والمنصات المتنقلة للوصلة الصاعدة، مما يجعله مثاليًا للفعاليات المباشرة والبث البعيد.

• حلول البث الخاصة بـ OEM

تم تصميم BUC-Ku002-11.8 v2.0 لدمج خزائن OEM، مما يتيح لبناة الأنظمة دمج جهاز Ku-band BUC احترافي داخل إعدادات مخصصة.

• البث الخارجي في المناخات القاسية

بفضل هيكله IP65، تم تصميم هذه الوحدة للعمل في البيئات الصحراوية والبحرية وعالية الرطوبة، مما يضمن المتانة في أصعب الظروف.
