BUC-Ku002-11.8 v2.0

BUC-Ku002-11.8 v2.0 est un convertisseur montant bande Ku de qualité professionnelle conçu pour la diffusion MVDS, les liaisons montantes satellite et les systèmes de relais TV. Grâce à sa conception compacte, à la fiabilité de sa technologie à semi-conducteurs et à la prise en charge des normes avancées DVB-S/S2 et DVB-C, cette unité constitue un excellent choix pour les diffuseurs et les intégrateurs de systèmes.

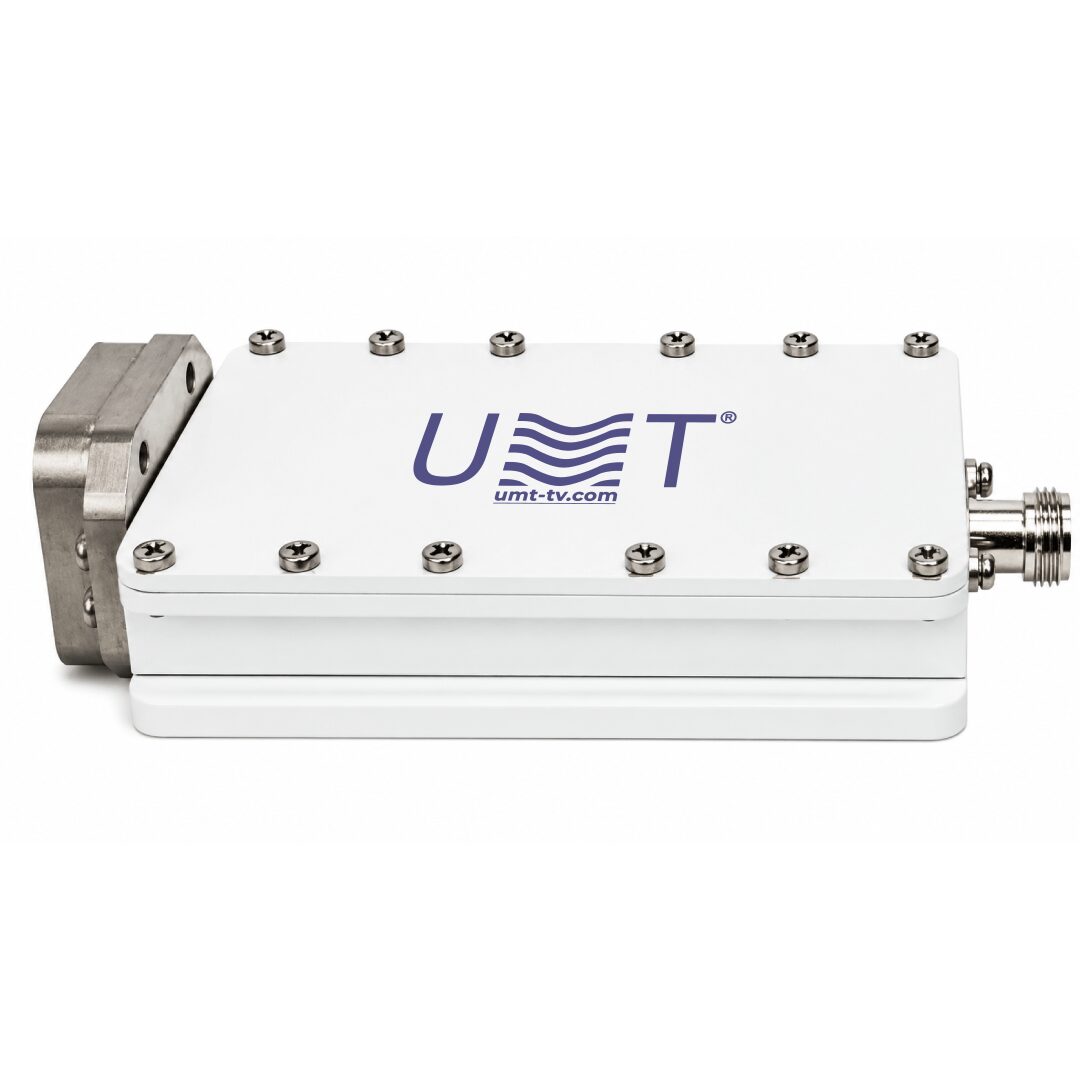

Il est équipé d’un oscillateur local PLL fixe de 11.8 GHz avec une stabilité de ±2 ppm, garantissant une dérive minimale et d’excellentes performances de faible bruit de phase (−85 dBc/Hz @10 kHz). Prenant en charge jusqu’à 25 porteuses simultanément, le BUC-Ku002-11.8 v2.0 offre des performances constantes avec des schémas de modulation exigeants, notamment 256QAM et 32APSK.

Offrant une puissance de sortie de 0.2 W à P1dB et un gain minimum de 45 dB, cet émetteur BUC bande Ku dispose d’une large plage dynamique avec contrôle automatique de sortie ALC intégré (≥25 dB). L’oscillateur de référence 10 MHz intégré garantit la précision fréquentielle sans nécessiter de synchronisation externe, ce qui le rend particulièrement attractif pour l’intégration dans des systèmes professionnels de diffusion et de liaison montante.

✅ Boîtier étanche IP65 robuste

Le BUC-Ku002-11.8 v2.0 est conçu avec un boîtier classé IP65, offrant une protection complète contre la poussière, l’humidité et les conditions environnementales extrêmes. Cela en fait un BUC bande Ku extérieur fiable pour les installations fixes, les unités mobiles de diffusion et les sites de liaison montante distants.

✅ Sortie à bride WR75 PBR120 et entrée FI de type N

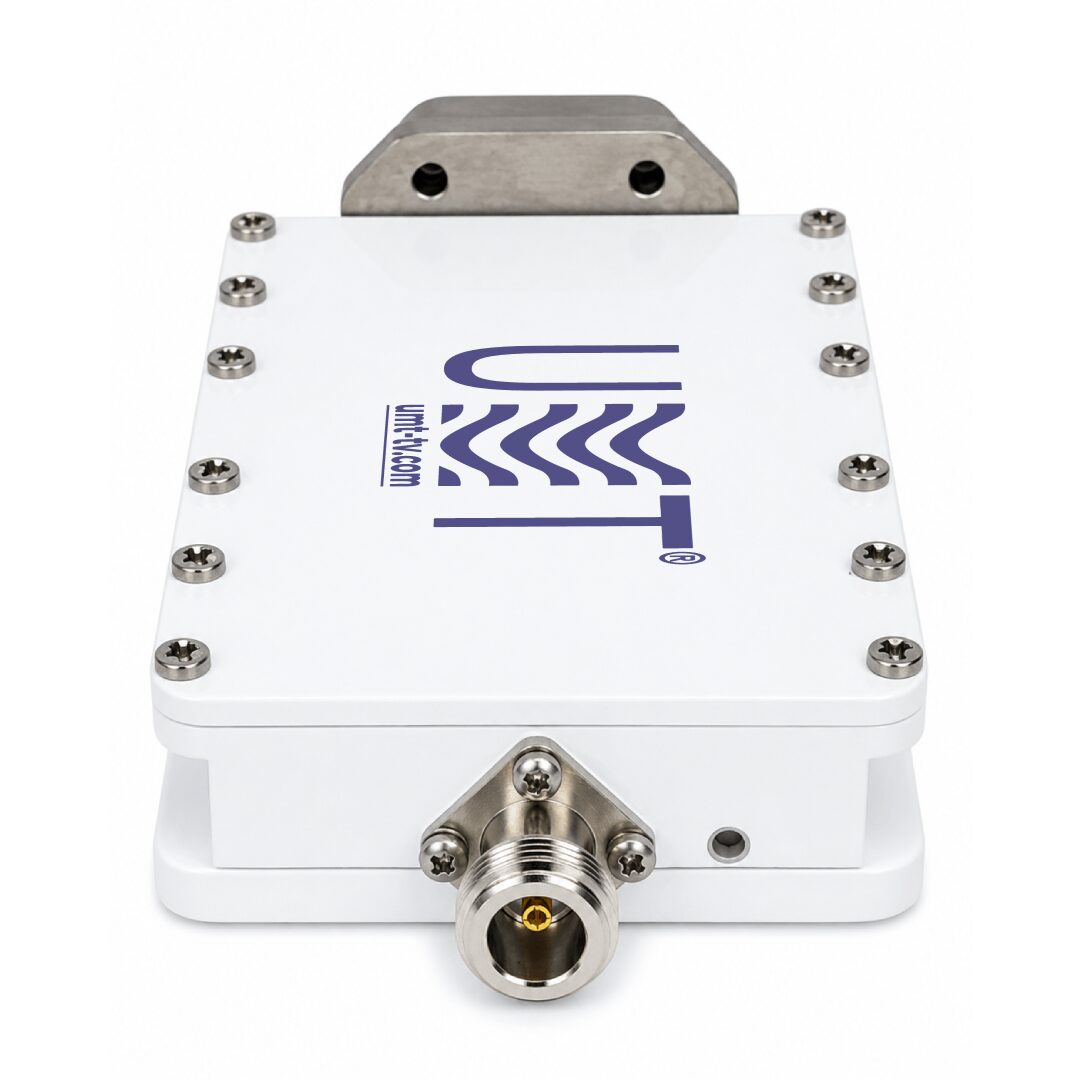

Équipé d’une bride WR75 PBR120 pour la sortie RF et d’une entrée femelle de type N de 50 ohms (950-1950 MHz), ce modèle assure une compatibilité parfaite avec les antennes, terminaux de liaison montante et systèmes de relais TV conformes aux standards du secteur.

✅ Conception légère et économe en énergie

Avec un poids de seulement 0.55 kg et une consommation de seulement ≤6 W, le BUC-Ku002-11.8 v2.0 est optimisé pour les déploiements mobiles et les installations à espace limité. Sa conception compacte à semi-conducteurs permet une intégration efficace dans les véhicules de diffusion, les équipements de tête de réseau MVDS et les boîtiers OEM.

✅ OL PLL stable avec référence intégrée de 10 MHz

Doté d’un oscillateur local PLL fixe de 11.8 GHz avec une stabilité de ±2 ppm et d’une référence interne de 10 MHz, le BUC-Ku002-11.8 v2.0 garantit une précision fréquentielle exceptionnelle sans nécessiter de source de référence externe.

✅ Fonctionnement multivoies avec prise en charge des modulations avancées

L’unité prend en charge jusqu’à 25 porteuses simultanément et maintient la linéarité pour des schémas de modulation complexes tels que 256QAM et 32APSK, garantissant une transmission DVB-S2 sans distorsion.

🛠️ Que vous développiez une intégration de BUC bande Ku pour des unités de diffusion distantes ou recherchiez un BUC bande Ku avec référence 10 MHz et indication LED, ce modèle est optimisé pour la précision, l’efficacité et les performances.

🛒 Le BUC-Ku002-11.8 v2.0 est désormais disponible à l’achat et prêt à être déployé dans tout système BUC bande Ku nécessitant compacité, stabilité et aptitude à l’extérieur.

📌 Caractéristiques principales

• Conception compacte à semi-conducteurs pour la bande Ku

Le BUC-Ku002-11.8 v2.0 est un BUC bande Ku à semi-conducteurs avec un format compact, conçu pour la diffusion professionnelle où la taille, le poids et la fiabilité sont essentiels.

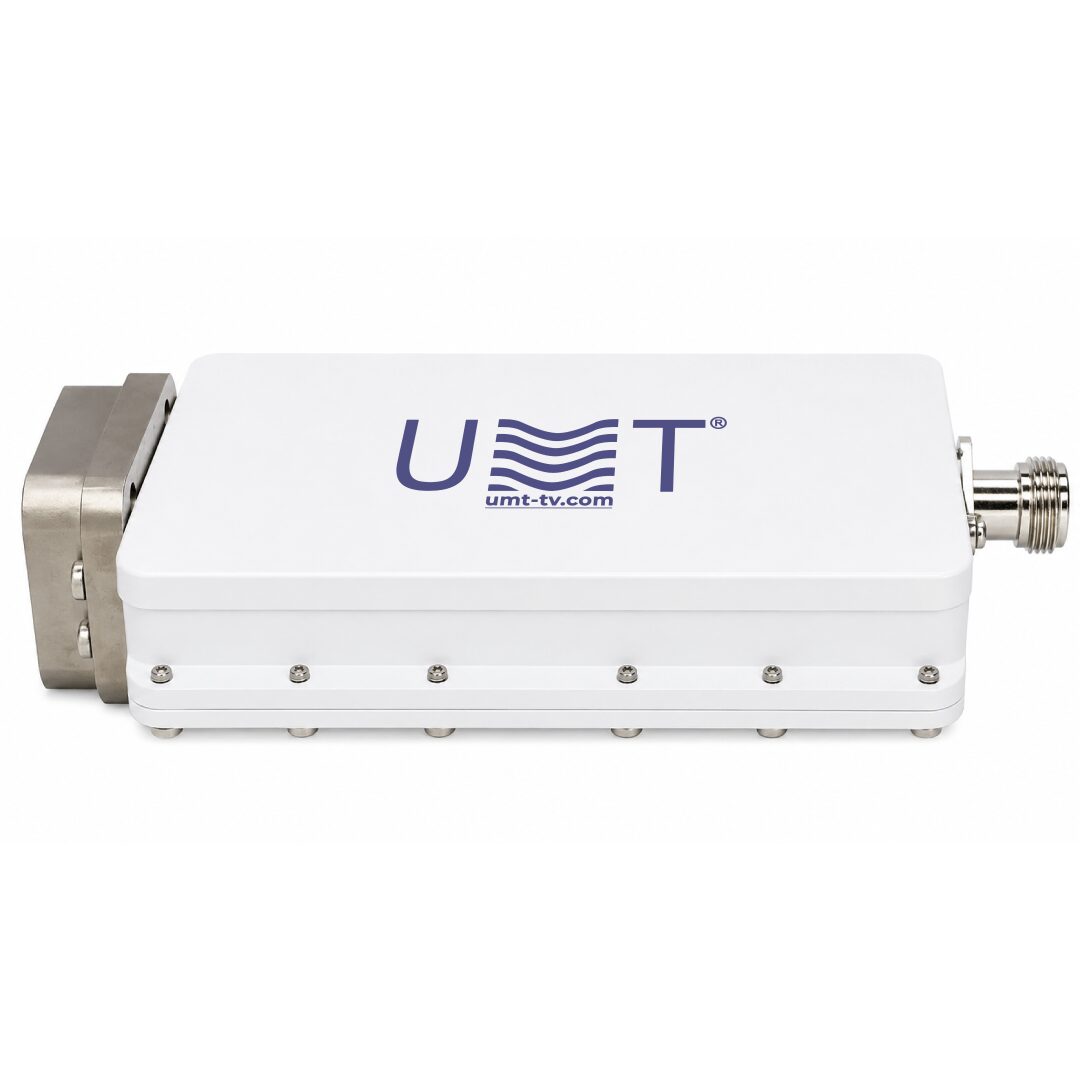

• Oscillateur local PLL fixe de 11.8 GHz avec stabilité de ±2 ppm

Équipé d’un OL de 11.8 GHz verrouillé par PLL, ce modèle assure une conversion montante stable avec un faible bruit de phase, garantissant un fonctionnement fiable pour la diffusion DVB-S/S2 en bande Ku.

• Puissance de sortie de 0.2 W à P1dB avec ALC (plage de 25 dB)

La puissance de sortie de 0.2 W combinée au contrôle automatique de niveau garantit des performances RF constantes, protège contre la surcharge et permet un fonctionnement multivoies en bande Ku.

• Référence intégrée de 10 MHz

Grâce à un oscillateur de référence 10 MHz intégré, le BUC-Ku002-11.8 v2.0 élimine le besoin de synchronisation externe, simplifiant l’intégration système et réduisant les coûts.

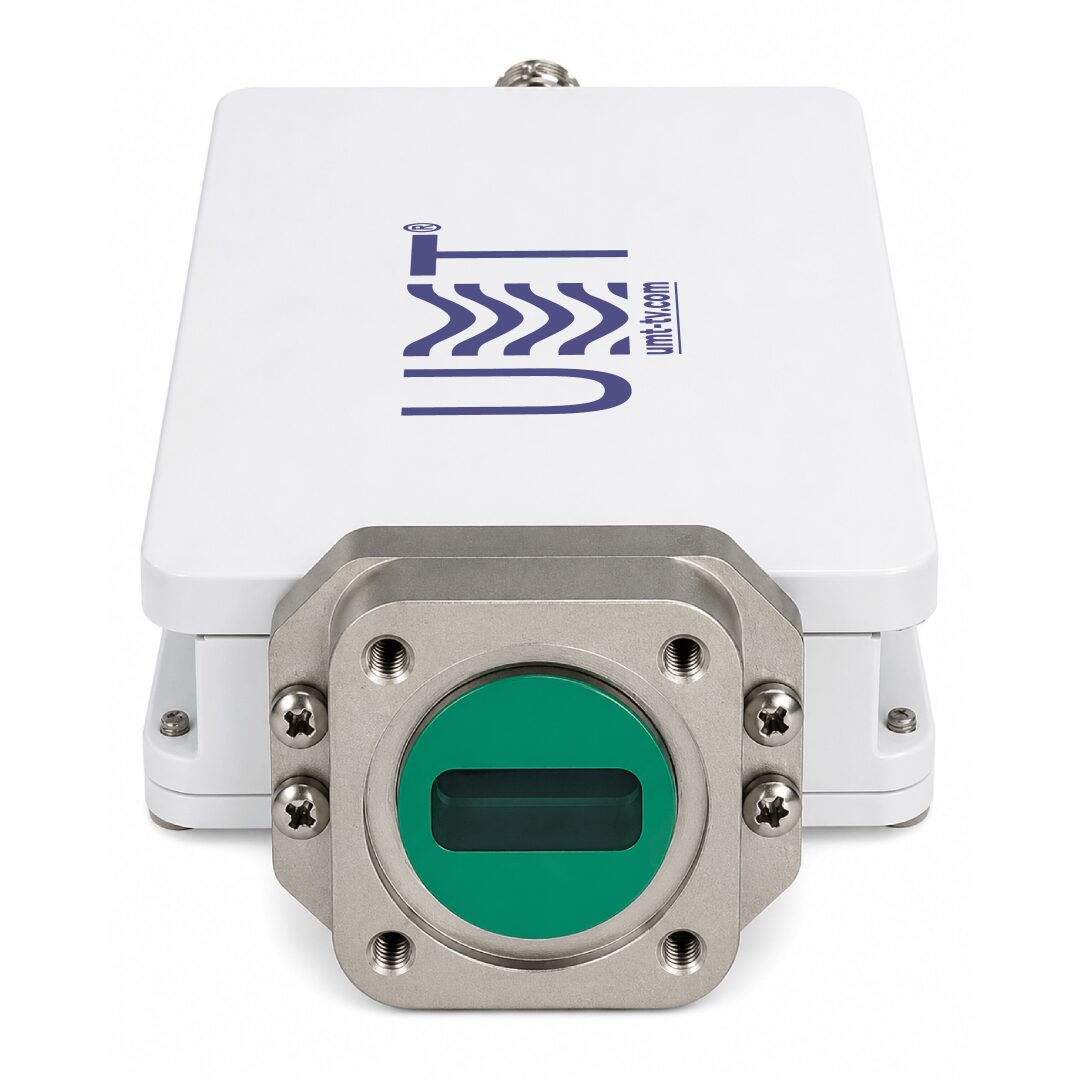

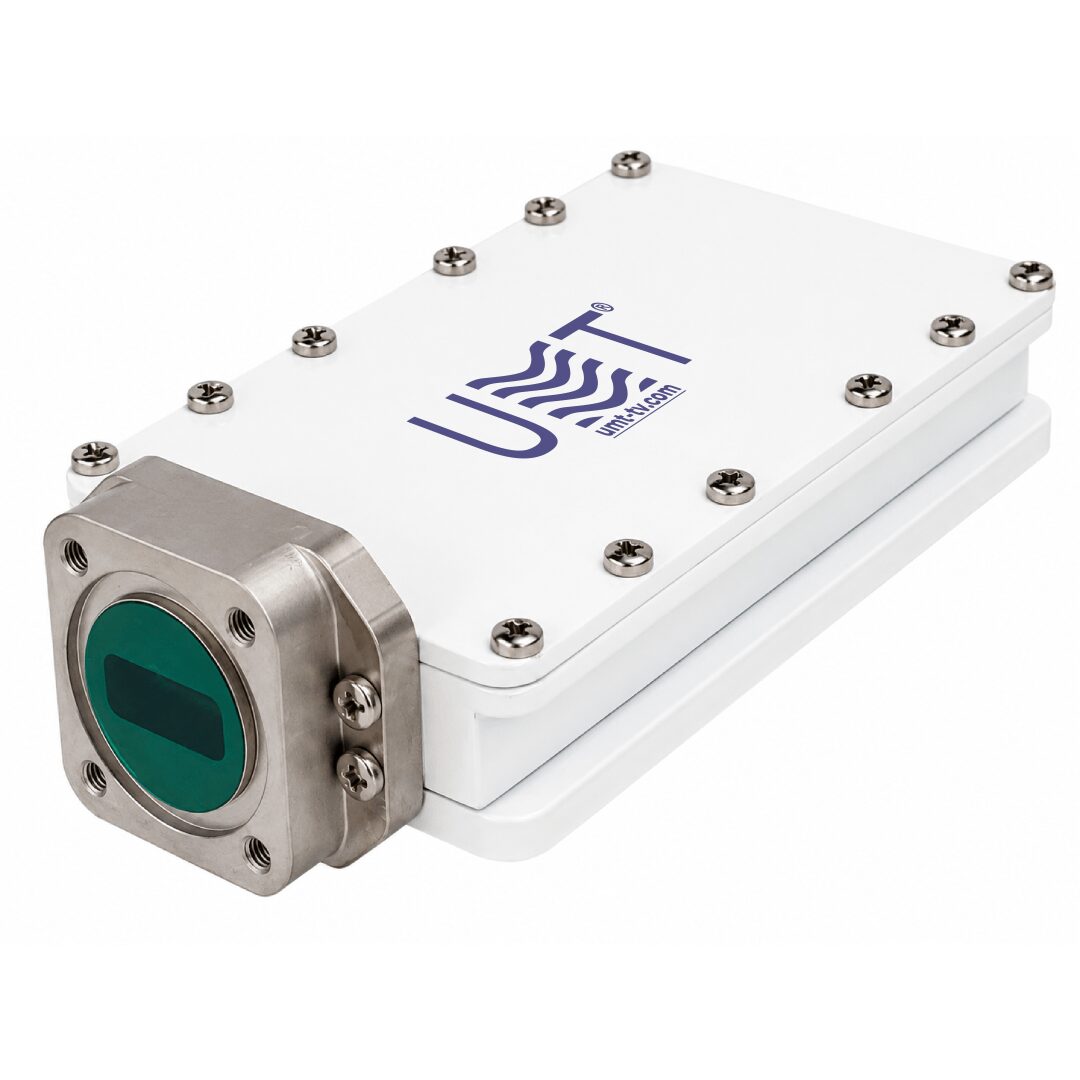

• Bride WR75 PBR120 avec entrée FI de type N

Le modèle comprend une sortie à bride guide d’ondes WR75 et une entrée FI femelle de type N, garantissant la compatibilité avec les liaisons montantes satellite, les répéteurs et les systèmes de tête de réseau standards.

• Pureté spectrale et faibles émissions parasites

Avec des parasites en bande ≤−55 dBc et une fuite OL ≤−40 dBm, cette unité garantit une transmission de signal propre pour les applications professionnelles de diffusion.

• Léger et économe en énergie

Avec un poids de seulement 0.55 kg et une consommation ≤6 W, ce BUC bande Ku écoénergétique convient aux installations distantes et aux plateformes mobiles où une faible consommation est essentielle.

• Boîtier extérieur classé IP65

Le BUC-Ku002-11.8 v2.0 est protégé par un boîtier IP65, offrant une résistance à la poussière, à l’humidité et aux températures extrêmes, ce qui le rend fiable pour un fonctionnement extérieur à long terme.

⚙️ Fonctions principales

• Conversion montante de fréquence de la bande L vers la bande Ku

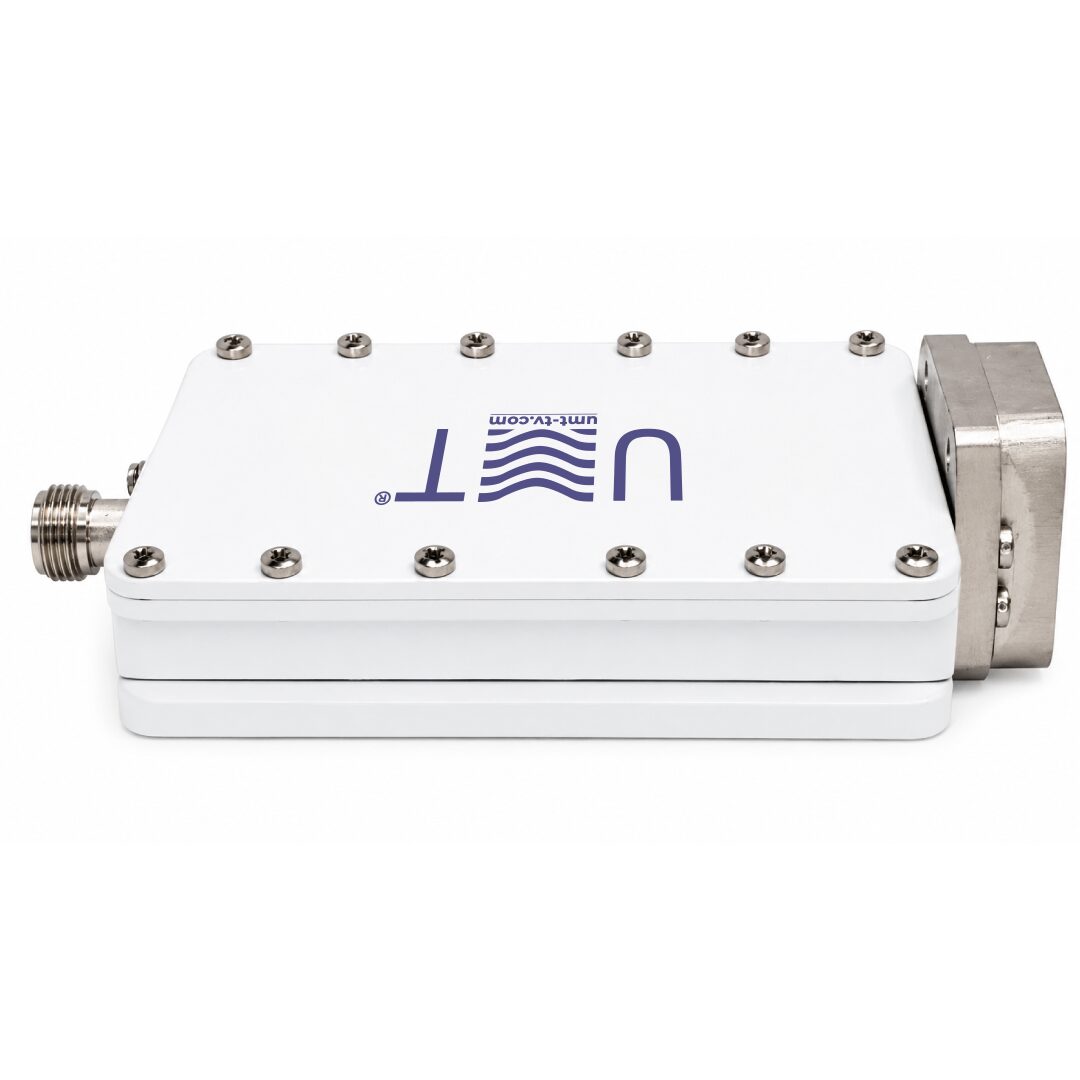

L’unité convertit les signaux FI de 950-1950 MHz en sortie bande Ku de 12.75-13.75 GHz, assurant une conversion montante précise et fiable pour les systèmes de diffusion DVB-S/S2.

• Nivellement automatique de la puissance de sortie avec ALC

Son contrôle automatique de niveau intégré maintient la stabilité de la sortie malgré les variations de puissance d’entrée, préservant la qualité du signal dans les réseaux multivoies bande Ku.

• Fonctionnement stable avec OL verrouillé par PLL

L’OL stabilisé par PLL avec référence interne de 10 MHz garantit une grande précision fréquentielle et d’excellentes performances de bruit de phase, essentielles pour les schémas de modulation modernes 256QAM/32APSK.

• Filtrage et amplification pour une haute linéarité

Les étages d’amplification intégrés fournissent un gain ≥45 dB avec une distorsion minimale, permettant une transmission de signal bande Ku à haute linéarité pour une diffusion DVB professionnelle.

• Intégration fluide dans les systèmes de diffusion

Avec ses brides et connecteurs standards, le BUC-Ku002-11.8 v2.0 s’intègre facilement dans les stations relais TV, les terminaux de liaison montante et les réseaux MVDS.

🧩 Applications

• Liaisons montantes VSAT et DSNG

Le BUC-Ku002-11.8 v2.0 convient aux hubs VSAT et aux véhicules DSNG, offrant des performances de liaison montante compactes et efficaces dans les applications fixes ou mobiles.

• Déploiements de convertisseurs montants MVDS

Ce modèle sert de convertisseur montant bande Ku pour les systèmes de diffusion MVDS, assurant une transmission stable et propre sur plusieurs porteuses.

• Diffusion en stations relais TV et têtes de réseau

Optimisé pour les stations relais TV et les systèmes de tête de réseau, le BUC-Ku002-11.8 v2.0 prend en charge des transmissions DVB-S/S2 fiables avec une pureté spectrale supérieure.

• Intégration dans les unités mobiles de diffusion

Sa conception compacte et légère permet son intégration dans les véhicules de diffusion et les plateformes mobiles de liaison montante, ce qui le rend idéal pour les événements en direct et la diffusion à distance.

• Solutions de diffusion OEM

Le BUC-Ku002-11.8 v2.0 est conçu pour l’intégration dans des armoires OEM, permettant aux fabricants d’intégrer un BUC bande Ku professionnel dans des configurations personnalisées.

• Diffusion extérieure dans des climats extrêmes

Avec son boîtier IP65, cette unité est conçue pour les environnements désertiques, maritimes et à forte humidité, garantissant sa durabilité dans les conditions les plus exigeantes.
