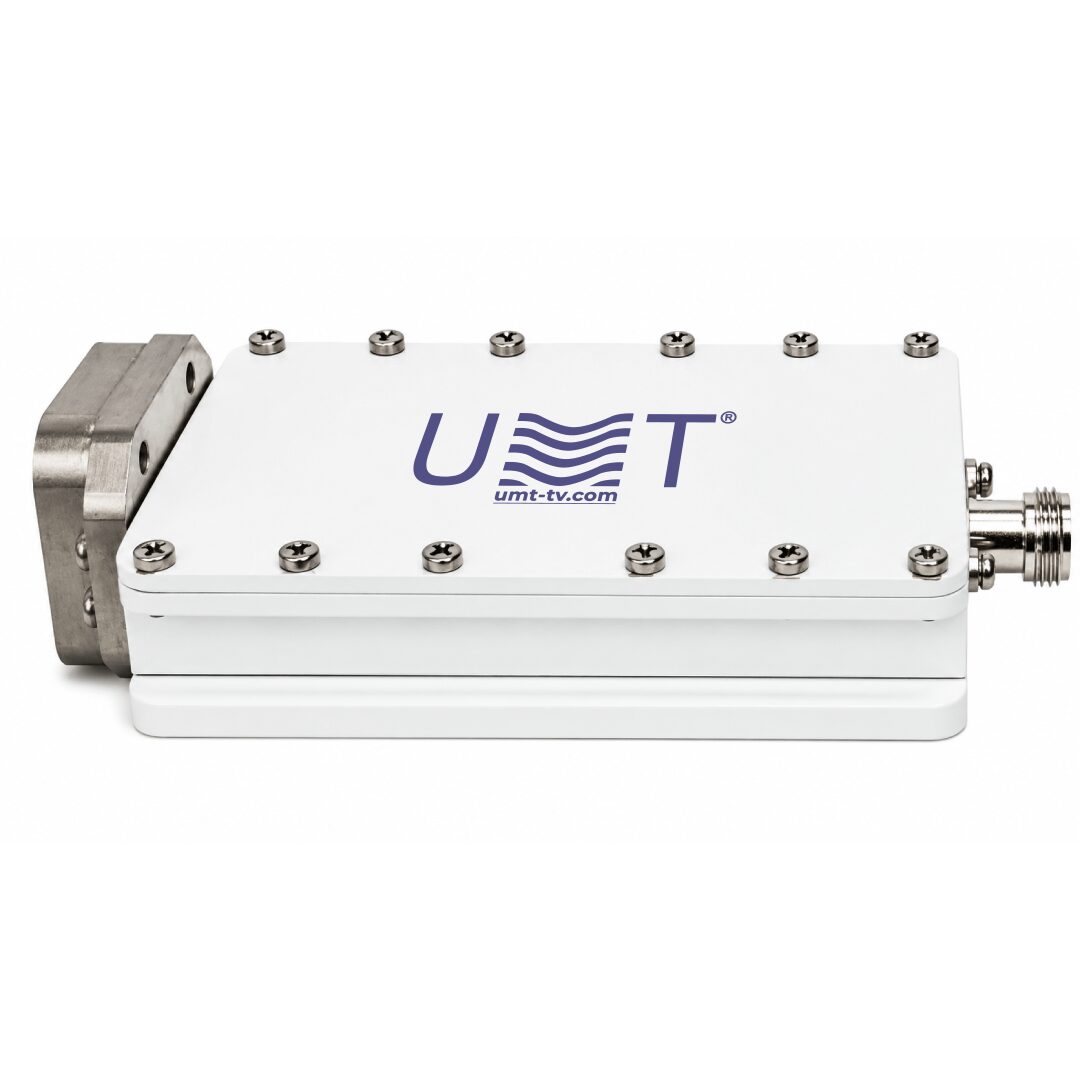

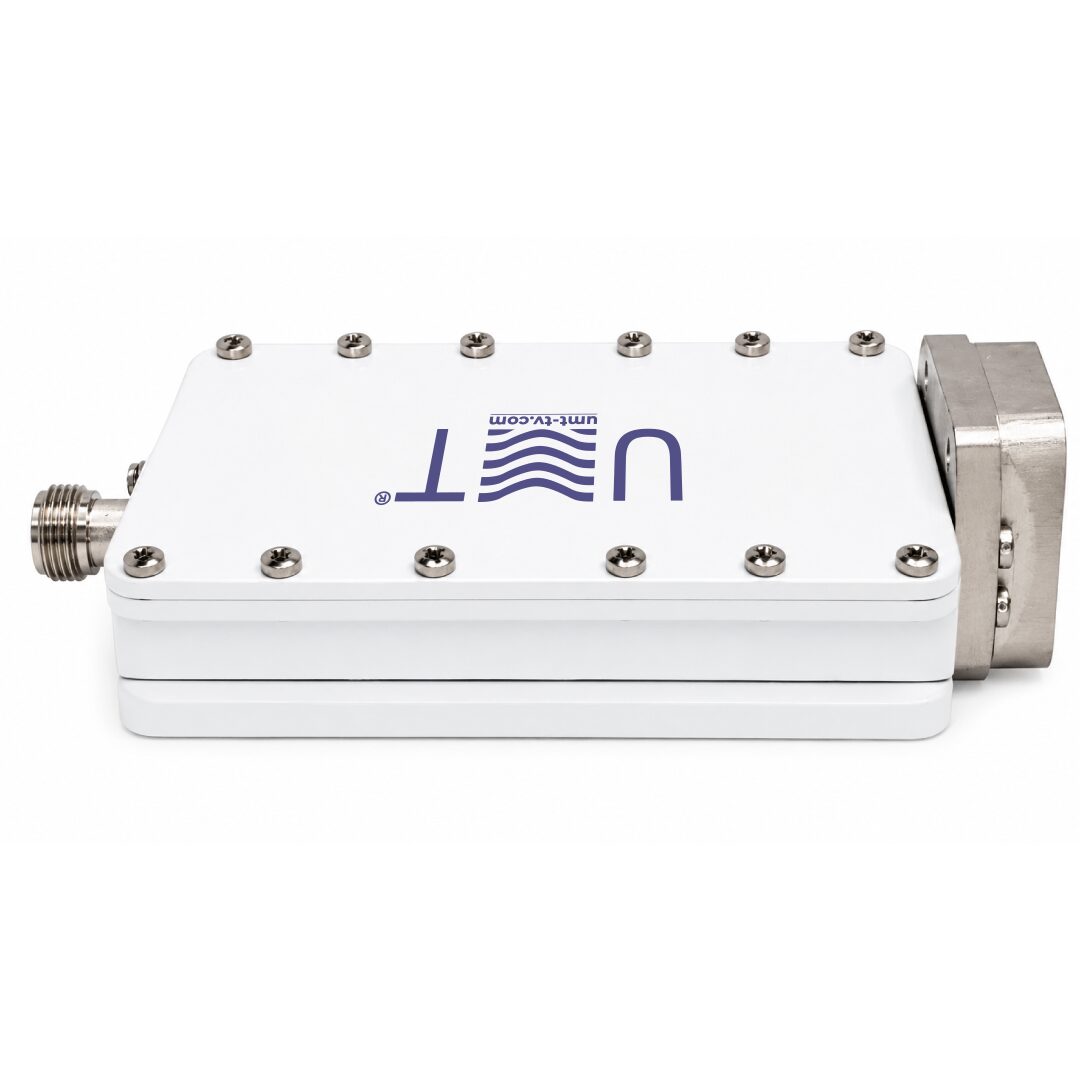

BUC-Ku002-12.8 v2.0

BUC-Ku002-12.8 هو BUC احترافي للنطاق Ku متوافق مع DVB-S/S2، مصمم من أجل الرفع إلى الأقمار الصناعية، وشبكات MVDS، وبيئات البث المتنقلة. وبصفته محول رفع ترددات مدمج للنطاق Ku، فهو يتميز بـ مذبذب محلي PLL ثابت بتردد 12.8 GHz، مما يضمن ثباتًا عاليًا للتردد وضوضاء طور منخفضة. توفر هذه الوحدة أداء RF ثابتًا لتنسيقات التضمين المتطلبة، بما في ذلك 256QAM و 32APSK.

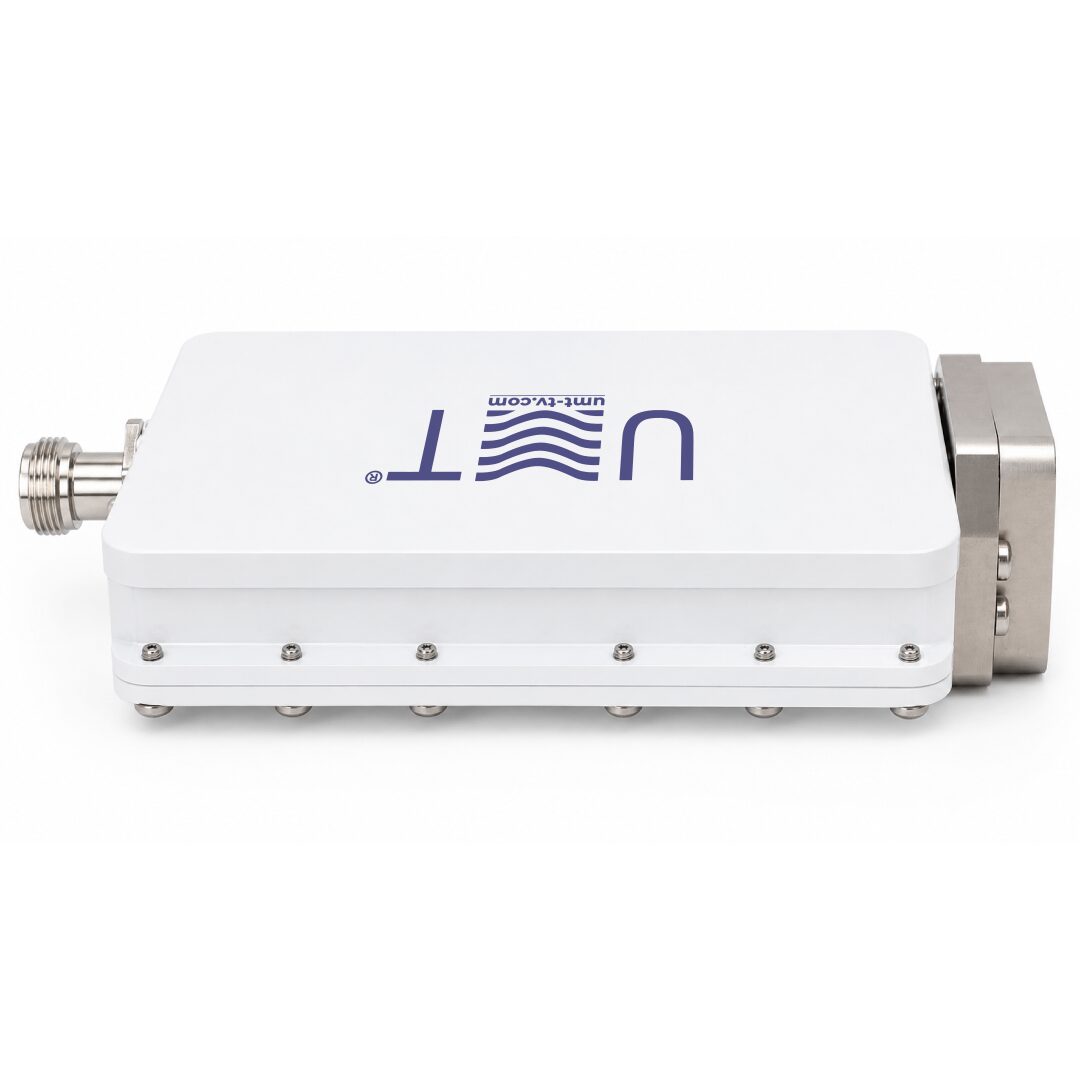

يوفر مرسل BUC للنطاق Ku هذا قدرة خرج دنيا تبلغ 0.2 W عند P1dB، مع كسب ≥45 dB وALC مدمج للتسوية التلقائية للقدرة والتحكم بها. يعمل المرجع الداخلي 10 MHz على تبسيط المزامنة في الأنظمة الدقيقة، مما يجعل BUC-Ku002-12.8 خيارًا قويًا للمكاملين الذين يحتاجون إلى BUC عالي الثبات للنطاق Ku مع PLL LO.

✅ مصمم للنشر الخارجي

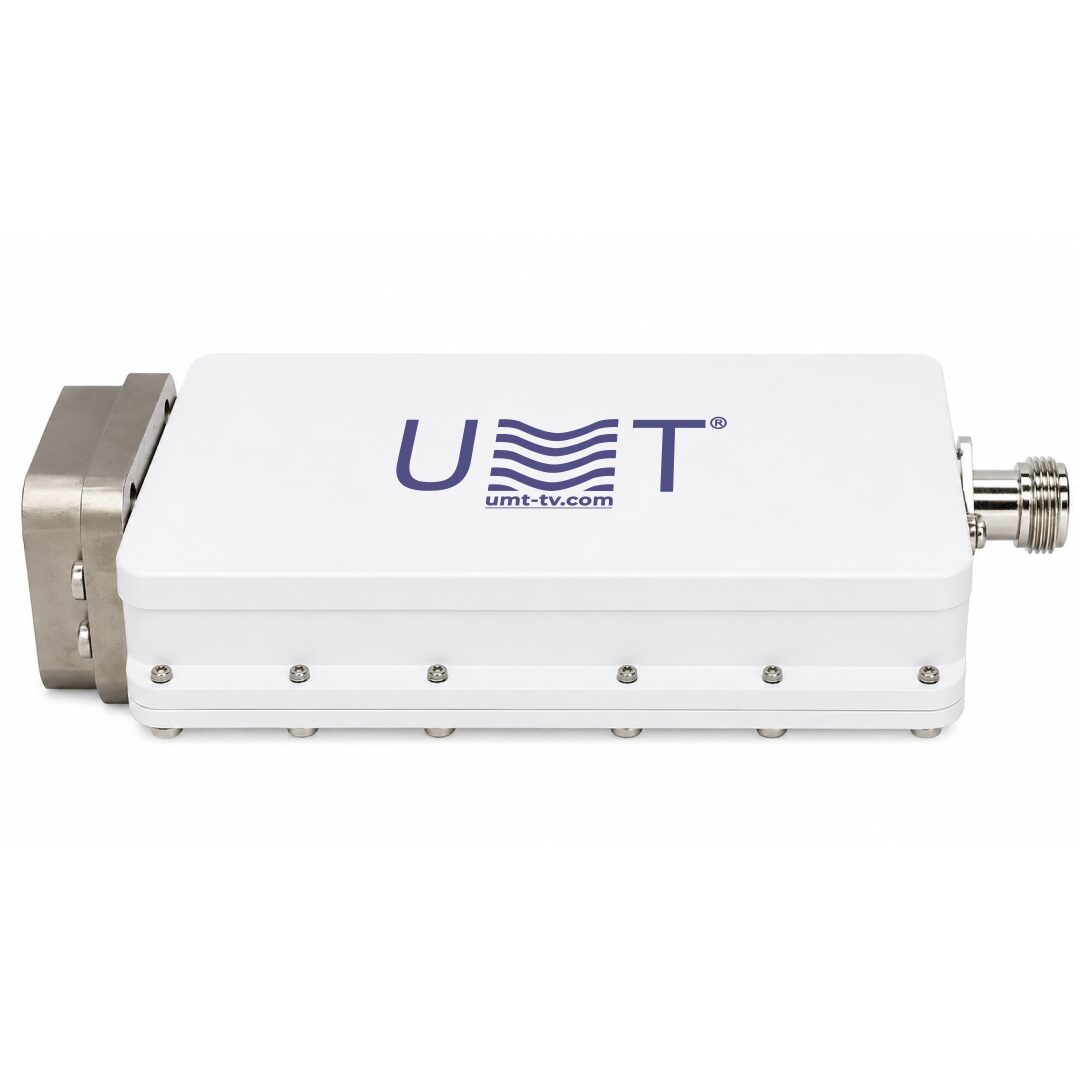

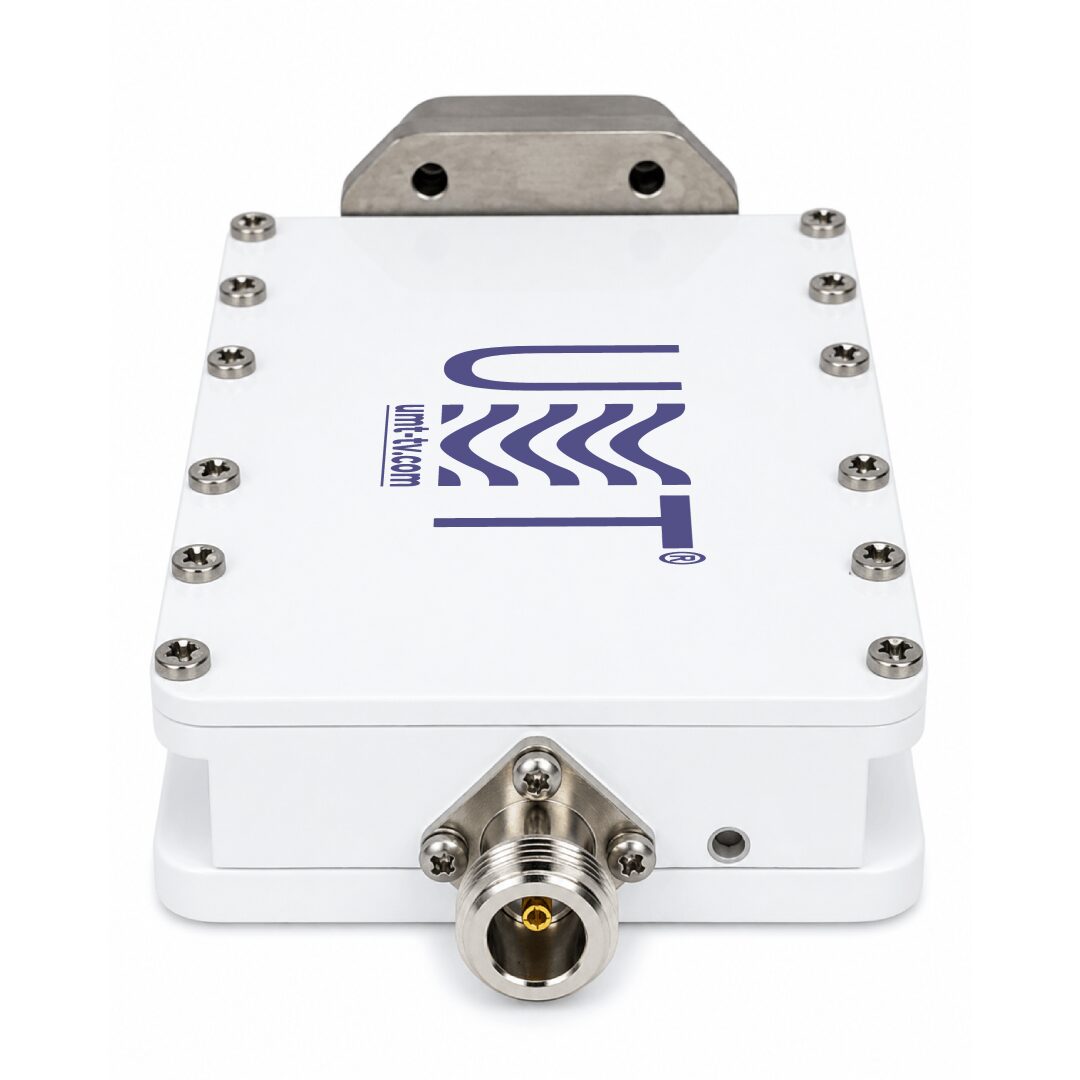

يتميز بهيكل متين مقاوم للعوامل الجوية بدرجة IP65، مما يضمن التشغيل الكامل في الظروف البيئية القاسية. يأتي الجهاز مزودًا بخرج RF من نوع WR75 waveguide / PBR120 flange ومدخل IF من نوع 50-ohm N-type Female ‏(F و SMA – عند الطلب)، مما يجعله حل BUC خارجيًا متكاملًا بالكامل للنطاق Ku.

✅ دعم حتى 25 حاملة

يلبي BUC متعدد الحوامل للنطاق Ku احتياجات المذيعين ومكاملات الأنظمة والمنصات المتنقلة. كما أن ضوضاء الطور المنخفضة وقمع الإشارات الطفيلية داخل النطاق حتى ≤−55 dBc يضمنان إرسالًا نظيفًا وموثوقًا.

✅ مناسب جدًا لمشاريع النشر المدمجة

يعد BUC-Ku002-12.8 مناسبًا جدًا للمشاريع التي تتضمن BUC للنطاق Ku من أجل VSAT وDSNG، أو محطات إعادة بث التلفزيون، أو تطبيقات MVDS block upconverter. وقد صُمم كجهاز BUC للنطاق Ku بالحالة الصلبة، ويوفر موثوقية ممتازة مع استهلاك طاقة منخفض (≤6 W) ووزن خفيف (~0.55 kg)، ما يجعله مثاليًا للتركيبات ذات المساحة المحدودة.

🛠️ سواء كنت تقوم ببناء تكامل BUC للنطاق Ku لوحدات البث البعيدة أو تبحث عن BUC للنطاق Ku مع مرجع 10 MHz ومؤشر LED، فإن هذا الطراز مُحسّن من أجل الدقة والكفاءة والأداء.

🛒 إن BUC-Ku002-12.8 متاح الآن للشراء وجاهز للنشر في أي نظام BUC للنطاق Ku يتطلب الحجم المدمج والثبات والجاهزية للاستخدام الخارجي.

📌 الميزات الرئيسية

• BUC-Ku002-12.8 مدمج للنطاق Ku بتصميم حالة صلبة

إن BUC-Ku002-12.8 هو BUC للنطاق Ku بالحالة الصلبة، مصمم للتكامل ضمن الأنظمة المدمجة حيث تكون المساحة والوزن وكفاءة الطاقة عوامل حاسمة. كما أن شكله المدمج وموثوقيته يجعلان منه خيارًا مثاليًا لوحدات البث المتنقلة وأنظمة MVDS وروابط الأقمار الصناعية الخارجية.

• PLL LO ثابت بتردد 12.8 GHz مع ثبات ±2 ppm

يضمن هذا BUC للنطاق Ku المزود بـ PLL LO تحويلًا ثابتًا للتردد من خلال تحكم دقيق في LO. فالمذبذب المحلي بتردد 12.8 GHz مقفل الطور من أجل ثبات عالٍ، وهو أمر أساسي في تطبيقات DVB-S/S2 Ku-band BUC التي تتطلب أقل انجراف ممكن في التردد وضوضاء طور منخفضة.

• قدرة الخرج: 0.2 W عند P1dB مع ALC ‏(نطاق ديناميكي 25 dB)

من خلال توفير 0.2 W عند P1dB مع نطاق ALC ديناميكي يبلغ ≥25 dB، يعد مرسل BUC للنطاق Ku هذا مثاليًا للأنظمة ذات مستويات الإدخال المتغيرة. فهو يحافظ على ثبات الخرج ويحمي من زيادة الحمل على الإشارة، مما يجعله مناسبًا لتركيبات BUC متعددة الحوامل للنطاق Ku.

• مرجع 10 MHz مدمج

بفضل احتوائه على مذبذب مرجعي مدمج بتردد 10 MHz، يضمن محول رفع الترددات للنطاق Ku هذا مزامنة دقيقة للتردد. وهو مناسب جدًا لأنظمة VSAT وDSNG وteleport التي تتطلب توقيتًا دقيقًا دون الحاجة إلى إدخال مرجع خارجي.

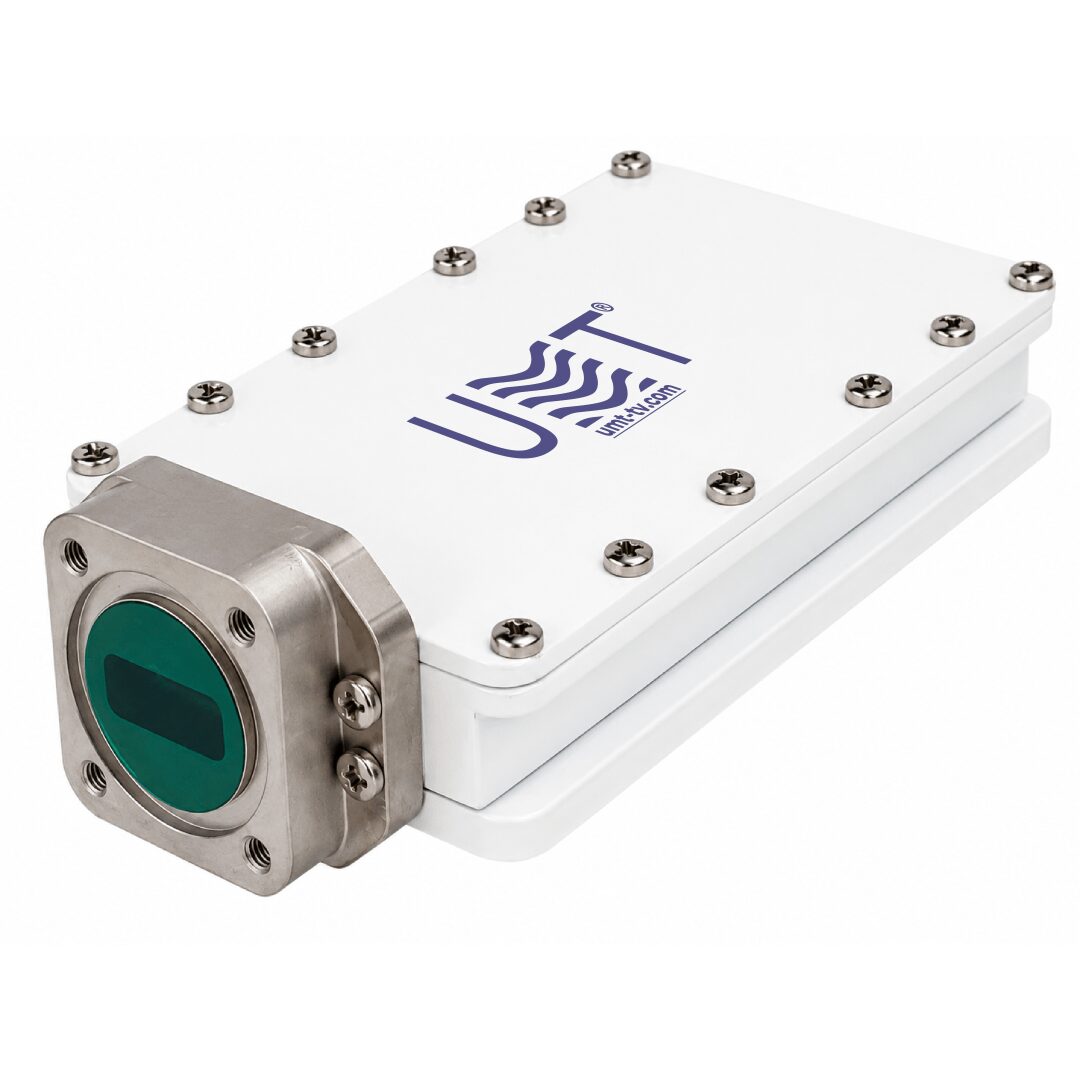

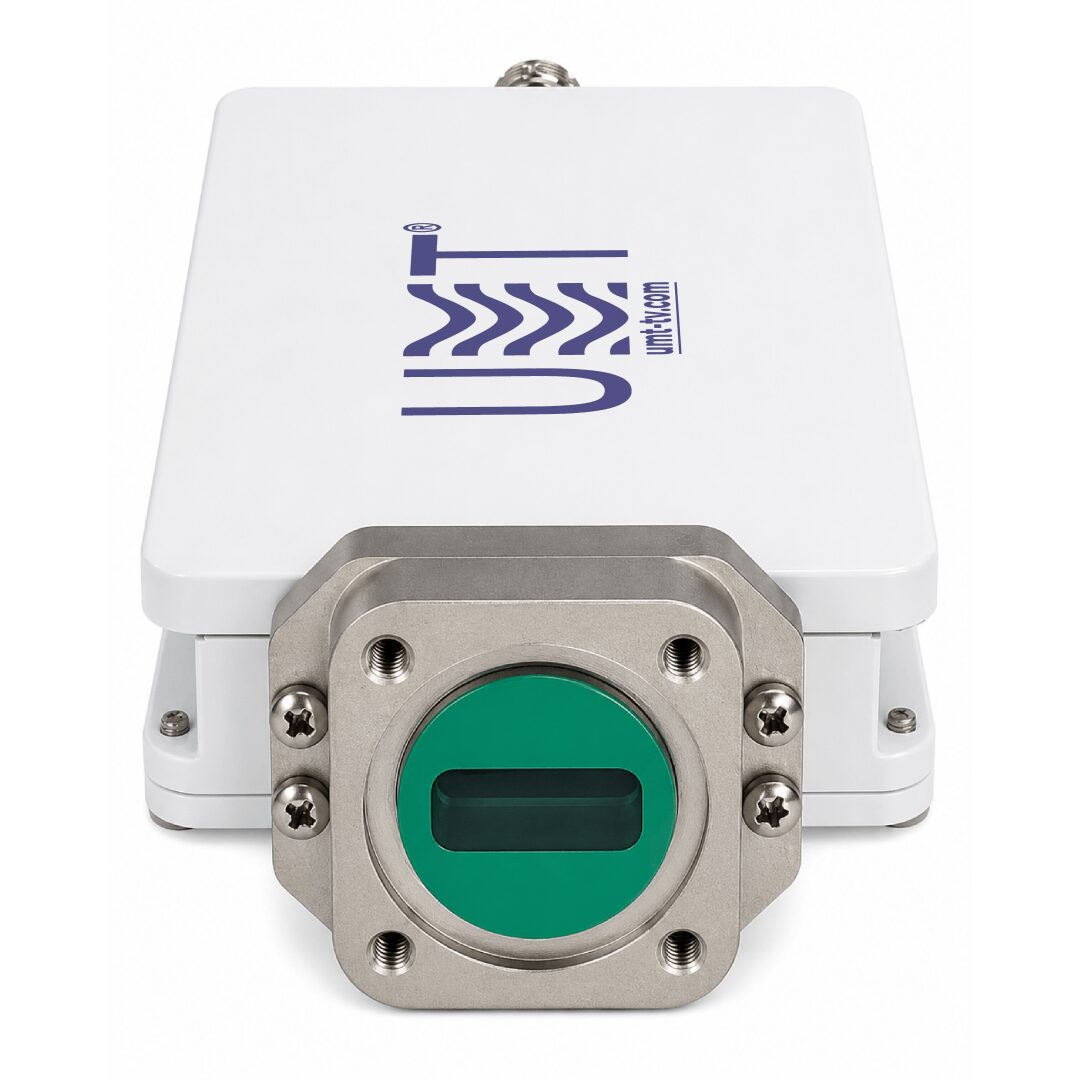

• فلنجة WR75 PBR120 ومدخل IF من نوع N-type

بفضل تصميمه بواجهات معيارية في الصناعة، بما في ذلك فلنجة WR75 PBR120 لخرج RF وموصل N-type لمدخل IF، يعمل BUC للنطاق Ku هذا على تبسيط التكامل الميكانيكي وتكامل RF ضمن أنظمة الرفع إلى الأقمار الصناعية ومحطات إعادة البث الحالية.

• الإشارات الطفيلية داخل النطاق: ≤−55 dBc؛ تسرب LO: ≤−40 dBm

بفضل النقاء الطيفي العالي، يحافظ BUC للنطاق Ku هذا على خرج نظيف عبر النطاق. كما أن الانبعاثات الطفيلية المنخفضة وتسرب LO المنخفض يقللان من التداخل، مما يجعله خيارًا موثوقًا لأنظمة BUC عالية الخطية للنطاق Ku في بيئات البث والاتصالات.

• ضوضاء الطور: −85 dBc/Hz @10 kHz

يوفر BUC-Ku002-12.8 أداءً ممتازًا من حيث ضوضاء الطور عند −85 dBc/Hz، مما يضمن إرسال حوامل مستقرًا وخاليًا من التشويه. وهذا أمر بالغ الأهمية لأنظمة BUC للأقمار الصناعية في النطاق Ku التي تستخدم مخططات تضمين معقدة مثل 32APSK و256QAM.

• الطاقة: 18-30 VDC؛ الاستهلاك ≤6 W

يعمل هذا MVDS block upconverter بكفاءة ضمن نطاق جهد واسع، وهو مناسب جدًا للبيئات منخفضة الطاقة. ومع استهلاك ≤6 W، فإنه يتيح تكاملًا موفرًا للطاقة في تجهيزات الإرسال المتنقلة والبعيدة للنطاق Ku.

• هيكل مقاوم للعوامل الجوية بدرجة IP65 للاستخدام الخارجي

صُمم BUC-Ku002-12.8 للاعتمادية الخارجية، ويتميز بهيكل مصنف بدرجة IP65 يحميه من الغبار والرطوبة والطقس القاسي. وهذا يجعله BUC خارجيًا قويًا للنطاق Ku مناسبًا للتركيبات الثابتة والمتنقلة في البيئات الصعبة.

• الوزن: ~0.55 kg

بوزن لا يتجاوز ~0.55 kg، يعد هذا BUC المدمج للنطاق Ku مثاليًا للتركيبات محدودة المساحة مثل هوائيات الأسطح، وشاحنات البث المتنقلة، وأنظمة الاتصالات التكتيكية التي تتطلب معدات رفع خفيفة الوزن.

⚙️ الوظائف الرئيسية

• تحويل التردد من IF إلى النطاق Ku

يقوم BUC-Ku002-12.8 بعملية رفع دقيقة للتردد من L-band ‏(IF) إلى خرج RF في النطاق Ku باستخدام PLL LO بتردد 12.8 GHz. وتُعد هذه الوظيفة أساس أي Ku-band Block Upconverter، كما تضمن التوافق مع معدلات DVB-S/S2 وأجهزة الإرسال والاستقبال عبر الأقمار الصناعية.

• تحكم تلقائي في قدرة الخرج قائم على ALC

توفر دوائر ALC المدمجة تنظيمًا لحظيًا لقدرة الخرج، مما يحمي مكونات سلسلة الإرسال ويضمن أداءً ثابتًا عبر مستويات إدخال IF المتغيرة. وهذا يجعل BUC موثوقًا في تطبيقات BUC متعددة الحوامل للنطاق Ku.

• تشغيل مستقر باستخدام PLL LO ومرجع داخلي 10 MHz

بفضل حلقة القفل الطوري والمرجع المدمج 10 MHz، يحافظ BUC على ثبات ممتاز للتردد، وهو أمر بالغ الأهمية للتشغيل طويل الأمد في بيئات BUC للأقمار الصناعية في النطاق Ku حيث قد يؤثر الانجراف أو عدم الاستقرار على قفل الإشارة.

• ترشيح وتضخيم من أجل أداء BUC عالي الخطية للنطاق Ku

يوفر الترشيح الداخلي لـ RF والتضخيم الدقيق خرجًا عالي الخطية مع تشويه منخفض وضوضاء طفيلية قليلة. وهذا يدعم التطبيقات المتطلبة مثل وصلات DVB-S/S2 الصاعدة وروابط MVDS وإعادة البث عبر الأقمار الصناعية.

• ملاءمة سلسة لتطبيقات DVB-S/S2 Ku-band BUC

صُمم BUC-Ku002-12.8 لسهولة الدمج ضمن سلاسل بث DVB-S/S2، ويتلاءم بسلاسة مع أي BUC للنطاق Ku لمحطات إعادة بث التلفزيون أو أنظمة headend، مع الحفاظ على جودة الإشارة والامتثال لمعايير الإرسال.

• مصمم لبيئات إرسال BUC للأقمار الصناعية في النطاق Ku

سواء استُخدم في teleport ثابت أو في محطة رفع متنقلة، فإن BUC للأقمار الصناعية في النطاق Ku هذا يضمن إرسال إشارة موثوقًا وفعالًا. كما أن تصميمه المتين ووضوح الإشارة يجعلان منه عنصرًا أساسيًا في أنظمة البث الاحترافية.

🧩 التطبيقات

• وصلات VSAT BUC وDSNG الصاعدة

يعمل BUC-Ku002-12.8 كجهاز VSAT BUC منخفض القدرة وموثوق للمحطات الصغيرة ومركبات DSNG المتنقلة. كما أن حجمه المدمج واستهلاكه المنخفض للطاقة وتصميمه بالحالة الصلبة يدعمون اتصال رفع ثابتًا في النطاق Ku.

• تطبيقات MVDS block upconverter

يعد هذا الجهاز مثاليًا لأنظمة بث MVDS، حيث يعمل كمحول رفع ترددات مدمج لـ MVDS بخطية عالية وخرج طفيلي منخفض للغاية، ما يجعله مناسبًا لتوزيع الفيديو الأرضي متعدد القنوات في النطاق Ku.

• BUC للنطاق Ku لأنظمة محطات إعادة بث التلفزيون

يعمل هذا الطراز كجهاز BUC عالي الثبات للنطاق Ku في إعدادات محطات إعادة بث التلفزيون، حيث يضمن التحكم القوي في LO والأداء الدقيق لـ ALC إعادة توليد الإشارة والإرسال اللاحق بشكل موثوق.

• مساهمة البث من وحدات البث المتنقلة

بفضل وزنه الخفيف وتصميمه بدرجة IP65، يندمج BUC-Ku002-12.8 بسهولة في وحدات البث المتنقلة لتغذية المساهمة في الموقع أو لنشر وصلات رفع مؤقتة في بيئات الإنتاج الحي.

• تصاميم OEM التي تتطلب تكامل BUC مدمج للنطاق Ku

مثالي لمطوري أنظمة OEM، فقد صُمم هذا BUC المدمج للنطاق Ku ليلائم الخزائن المدمجة أو الهياكل أو حلول البث المعيارية التي تتطلب تطويرًا مخصصًا لسلسلة الإشارة.

• الاستخدام في المناخات القاسية كجهاز BUC خارجي للنطاق Ku

صُمم هذا BUC الخارجي للنطاق Ku لظروف التشغيل الواقعية، ويتحمل المطر والغبار ودرجات الحرارة القصوى، ما يجعله مثاليًا للمحطات البعيدة ومكررات القمم الجبلية ووصلات الرفع البحرية أو الصحراوية.

• مشاريع teleport والبث التي تبحث عن BUC للنطاق Ku مع فلنجة PBR120

تتيح فلنجة WR75 PBR120 المعيارية الخاصة به تكامل RF موجهيًا مباشرًا ضمن هياكل teleports كبيرة الحجم والمحطات الثابتة حيث تكون دقة توافق العتاد أمرًا أساسيًا.

• مهندسون يبحثون عن BUC للنطاق Ku مع مؤشر حالة LED أو تحكم IP اختياري

بالنسبة للفرق التقنية التي تبحث عن تشخيصات ذكية، يوفر BUC-Ku002-12.8 مؤشرات LED اختيارية وإدارة عبر IP، مما يجعله BUC مرنًا للنطاق Ku لمكاملات الأنظمة والمشغلين الذين يحتاجون إلى مراقبة وتحكم في الوقت الفعلي.
