BUC-Ku002-12.8 v2.0

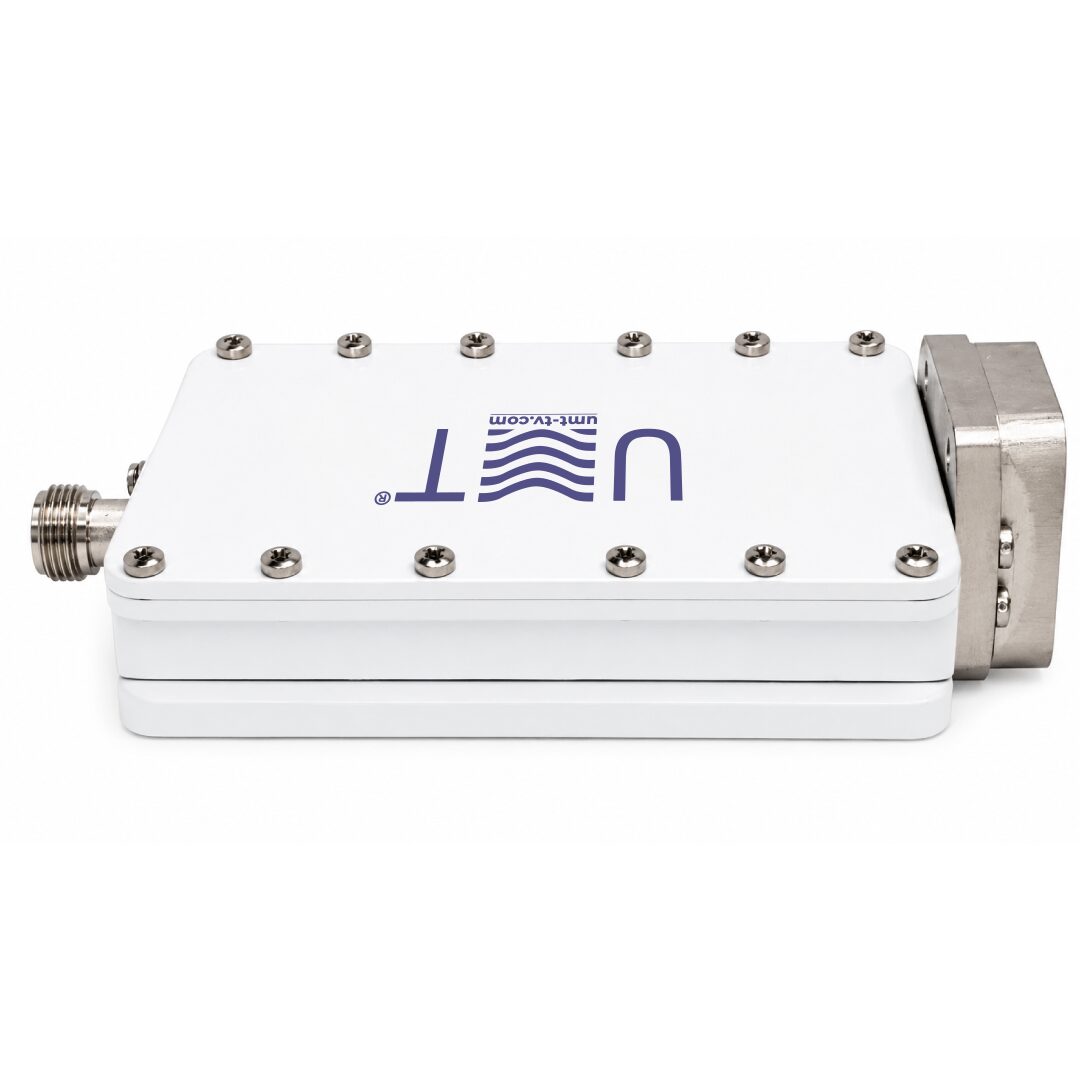

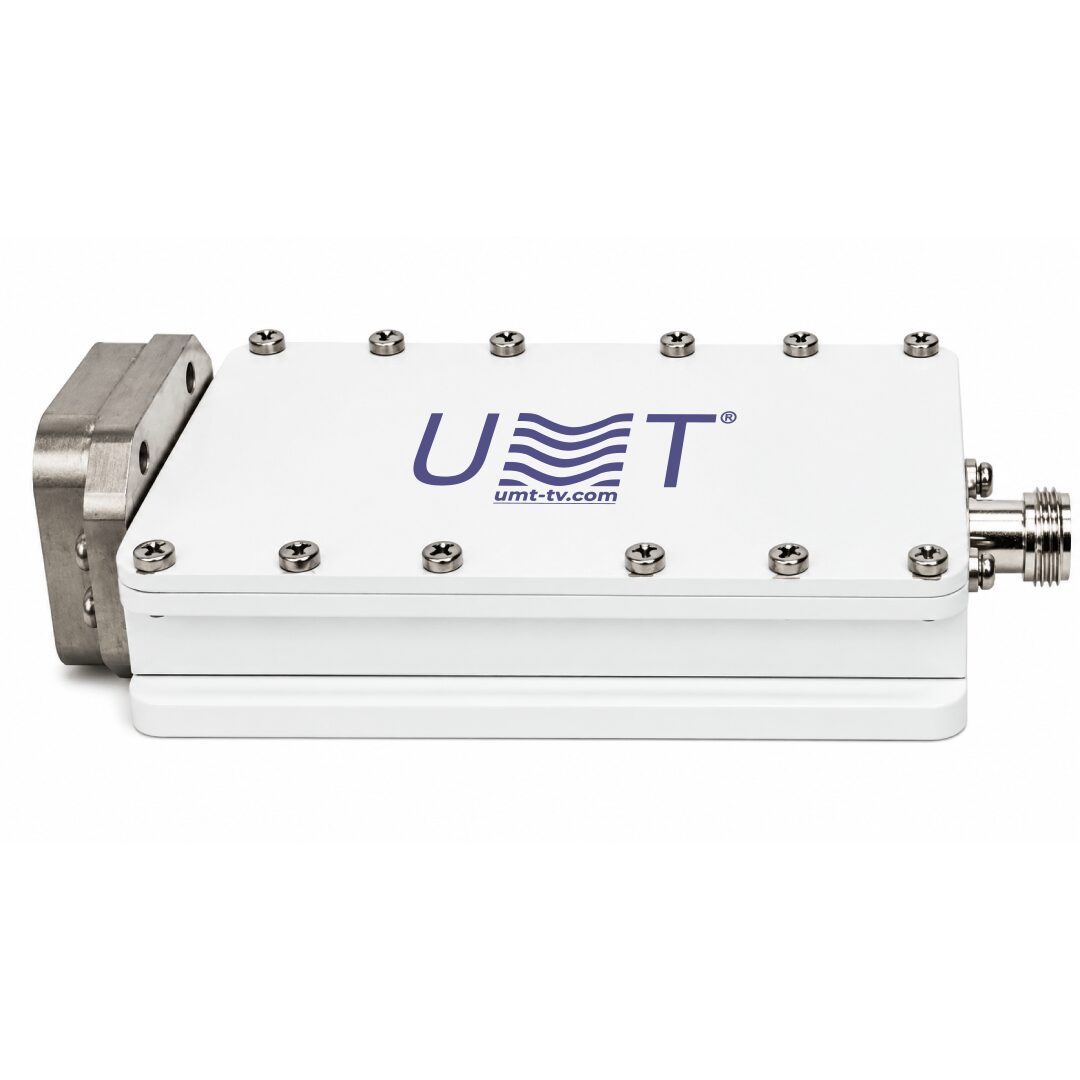

BUC-Ku002-12.8 est un BUC bande Ku DVB-S/S2 de qualité professionnelle conçu pour les liaisons montantes satellitaires, les réseaux MVDS et les environnements de diffusion mobile. En tant que Block Upconverter bande Ku compact, il dispose d’un oscillateur local PLL fixe de 12.8 GHz, garantissant une haute stabilité de fréquence et un faible bruit de phase. Cette unité offre des performances RF constantes pour les formats de modulation exigeants, y compris 256QAM et 32APSK.

Cet émetteur BUC bande Ku fournit une puissance de sortie minimale de 0.2 W à P1dB, avec un gain ≥45 dB et un ALC intégré pour le nivellement et le contrôle automatiques de la puissance. La référence interne de 10 MHz simplifie la synchronisation dans les systèmes de précision, faisant du BUC-Ku002-12.8 un excellent choix pour les intégrateurs ayant besoin d’un BUC bande Ku à haute stabilité avec LO PLL.

✅ Conçu pour un déploiement en extérieur

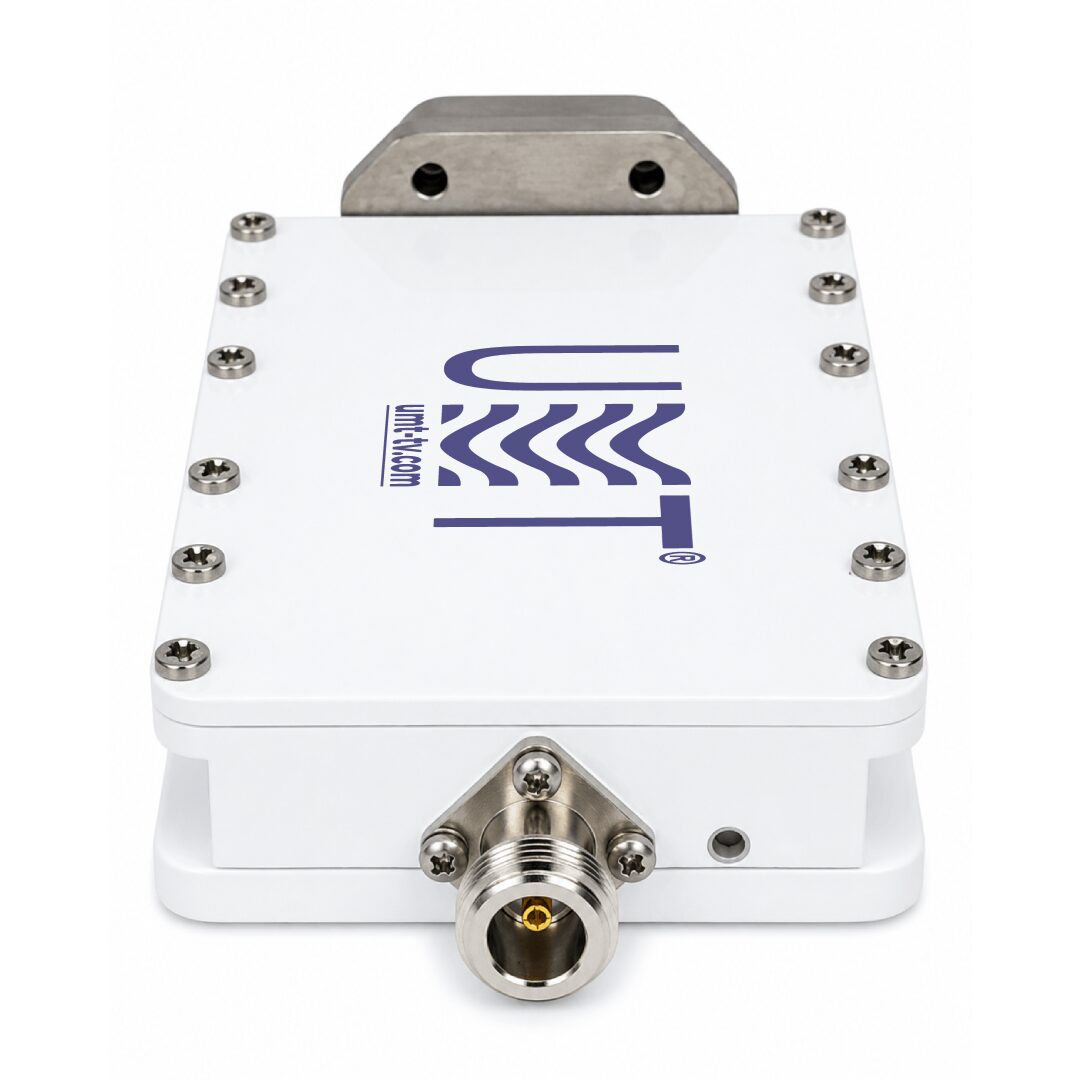

Dispose d’un boîtier robuste étanche IP65, garantissant un fonctionnement complet dans des conditions environnementales difficiles. L’appareil est équipé d’une sortie RF par guide d’ondes WR75 / bride PBR120 et d’une entrée IF 50 ohms N-type femelle (F et SMA – sur demande), ce qui en fait une solution BUC bande Ku extérieure entièrement intégrée.

✅ Prise en charge de jusqu’à 25 porteuses

Ce BUC bande Ku multporteuse répond aux besoins des diffuseurs, des intégrateurs de systèmes et des plateformes mobiles. Son faible bruit de phase et sa réjection des parasites en bande de ≤−55 dBc assurent une transmission propre et fiable.

✅ Excellent choix pour les projets de déploiement compacts

Le BUC-Ku002-12.8 est parfaitement adapté aux projets impliquant un BUC bande Ku pour VSAT et DSNG, les stations relais TV ou les déploiements de block upconverter MVDS. Conçu comme un BUC bande Ku à semi-conducteurs, il offre une fiabilité exceptionnelle avec une faible consommation d’énergie (≤6 W) et un profil léger (~0.55 kg), parfait pour les installations à espace limité.

🛠️ Que vous réalisiez une intégration de BUC bande Ku pour des unités mobiles de diffusion ou recherchiez un BUC bande Ku avec référence 10 MHz et indication LED, ce modèle est optimisé pour la précision, l’efficacité et la performance.

🛒 Le BUC-Ku002-12.8 est désormais disponible à l’achat et prêt à être déployé dans tout système BUC bande Ku nécessitant compacité, stabilité et préparation pour l’extérieur.

📌 Caractéristiques principales

• BUC bande Ku compact BUC-Ku002-12.8 avec conception à semi-conducteurs

Le BUC-Ku002-12.8 est un BUC bande Ku à semi-conducteurs conçu pour une intégration compacte dans les systèmes où l’espace, le poids et l’efficacité énergétique sont essentiels. Son format compact et sa fiabilité en font un choix idéal pour les unités mobiles de diffusion, les systèmes MVDS et les liaisons satellitaires extérieures.

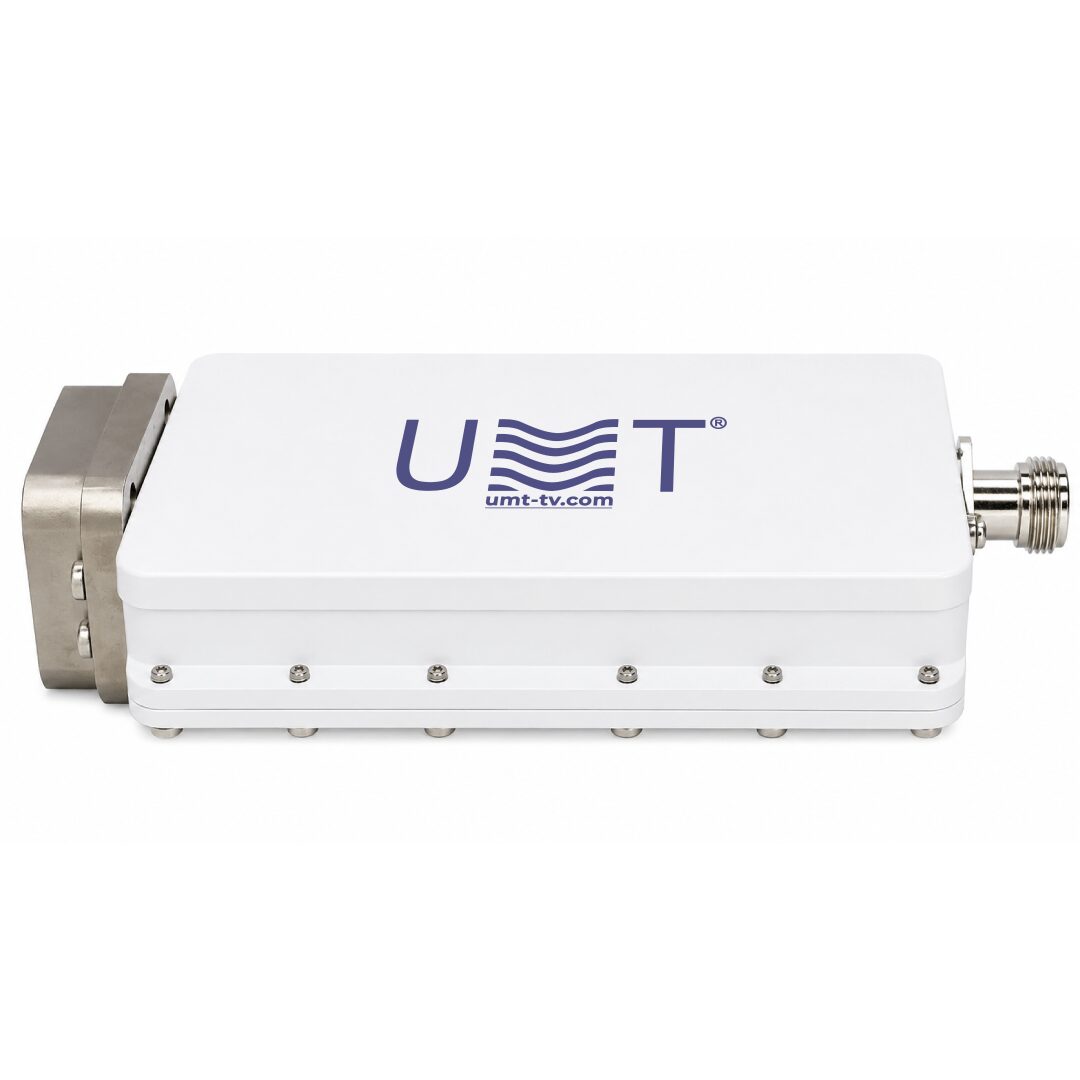

• LO PLL fixe de 12.8 GHz avec stabilité de ±2 ppm

Ce BUC bande Ku avec LO PLL assure une conversion de fréquence constante grâce à un contrôle précis du LO. L’oscillateur local de 12.8 GHz est verrouillé en phase pour une grande stabilité, ce qui est essentiel dans les applications BUC bande Ku DVB-S/S2 nécessitant une dérive de fréquence minimale et un faible bruit de phase.

• Puissance de sortie : 0.2 W à P1dB avec ALC (plage dynamique de 25 dB)

Fournissant 0.2 W à P1dB avec une plage dynamique ALC de ≥25 dB, cet émetteur BUC bande Ku est idéal pour les systèmes à niveaux d’entrée variables. Il maintient la constance de la sortie et protège contre la surcharge du signal, ce qui le rend adapté aux installations BUC bande Ku multporteuses.

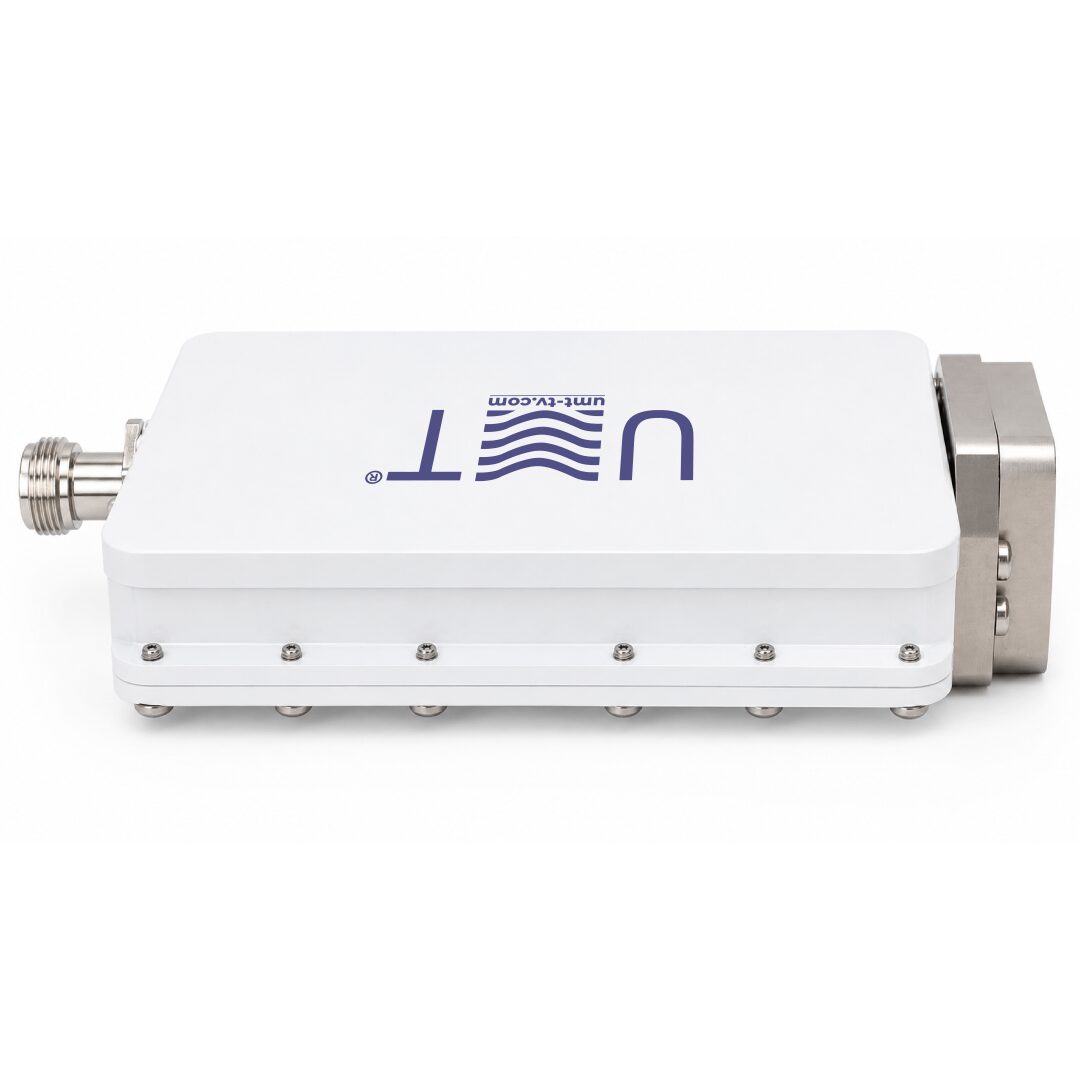

• Référence 10 MHz intégrée

Doté d’un oscillateur de référence 10 MHz intégré, ce Block Upconverter bande Ku assure une synchronisation de fréquence précise. Il convient parfaitement aux systèmes VSAT, DSNG et téléport nécessitant un timing précis sans besoin d’entrée de référence externe.

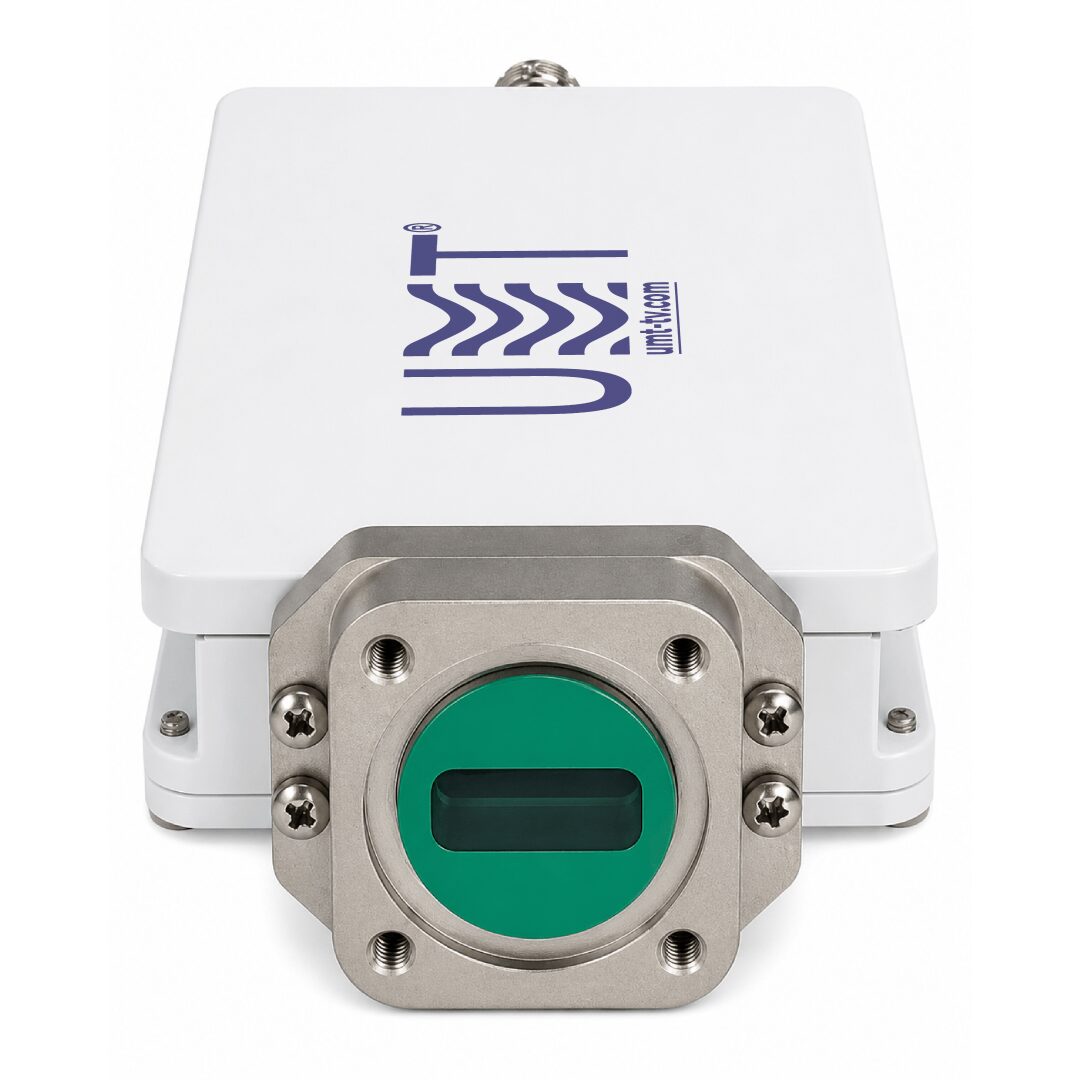

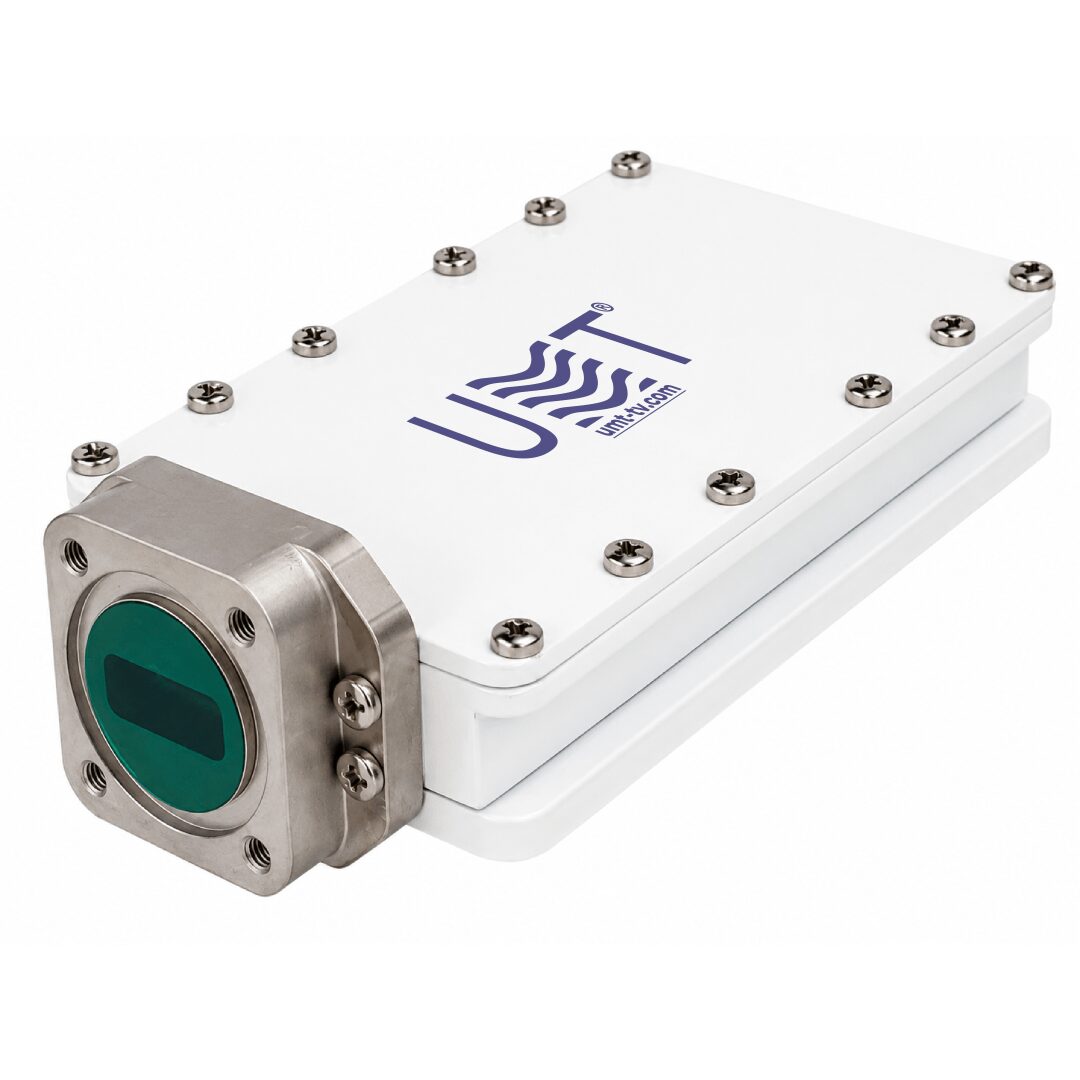

• Bride WR75 PBR120 et entrée IF N-type

Conçu avec des interfaces standard de l’industrie, incluant une bride WR75 PBR120 pour la sortie RF et un connecteur N-type pour l’entrée IF, ce BUC bande Ku simplifie l’intégration mécanique et RF dans les systèmes existants de liaisons montantes satellitaires et les stations relais.

• Parasites en bande : ≤−55 dBc ; fuite LO : ≤−40 dBm

Avec une excellente pureté spectrale, ce BUC bande Ku maintient une sortie propre sur toute la bande. De faibles émissions parasites et une fuite LO réduite minimisent les interférences, ce qui en fait un choix fiable pour les systèmes BUC bande Ku à haute linéarité dans les environnements de diffusion et de télécommunications.

• Bruit de phase : −85 dBc/Hz @10 kHz

Le BUC-Ku002-12.8 offre d’excellentes performances de bruit de phase à −85 dBc/Hz, garantissant une transmission de porteuse stable et sans distorsion. Cela est crucial pour les systèmes BUC satellites bande Ku utilisant des schémas de modulation complexes tels que 32APSK et 256QAM.

• Alimentation : 18-30 VDC ; consommation ≤6 W

Fonctionnant efficacement sur une large plage de tension, ce block upconverter MVDS convient parfaitement aux environnements à faible consommation. Avec une consommation ≤6 W, il permet une intégration écoénergétique dans les installations mobiles et distantes de transmission bande Ku.

• Boîtier étanche IP65 pour usage extérieur

Conçu pour une fiabilité en extérieur, le BUC-Ku002-12.8 dispose d’un boîtier classé IP65, le protégeant contre la poussière, l’humidité et les intempéries. Cela en fait un BUC bande Ku extérieur robuste pour les déploiements fixes et mobiles dans des environnements exigeants.

• Poids : ~0.55 kg

Avec un poids de seulement ~0.55 kg, ce BUC bande Ku compact est idéal pour les installations à espace restreint telles que les antennes sur toit, les véhicules de diffusion mobile et les systèmes de communication tactique nécessitant des équipements de liaison montante légers.

⚙️ Fonctions principales

• Conversion ascendante de fréquence IF vers bande Ku

Le BUC-Ku002-12.8 effectue une conversion ascendante précise de la bande L (IF) vers une sortie RF en bande Ku, en utilisant son LO PLL de 12.8 GHz. Cette fonction est la base de tout Block Upconverter bande Ku et garantit la compatibilité avec les modulateurs DVB-S/S2 et les émetteurs-récepteurs satellitaires.

• Contrôle automatique de la puissance de sortie basé sur l’ALC

Le circuit ALC intégré fournit une régulation en temps réel de la puissance de sortie, ce qui protège les composants de la chaîne de transmission et assure des performances constantes malgré les variations du niveau d’entrée IF. Cela rend le BUC fiable dans les applications BUC bande Ku multporteuses.

• Fonctionnement stable grâce au LO PLL et à la référence interne de 10 MHz

Grâce à sa boucle à verrouillage de phase et à sa référence 10 MHz intégrée, le BUC maintient une excellente stabilité de fréquence, essentielle pour un fonctionnement à long terme dans les environnements BUC satellites bande Ku où une dérive ou une instabilité affecterait le verrouillage du signal.

• Filtrage et amplification pour des performances BUC bande Ku à haute linéarité

Le filtrage RF interne et l’amplification de précision fournissent une sortie à haute linéarité avec une faible distorsion et un faible bruit parasite. Cela prend en charge des applications exigeantes telles que les liaisons montantes DVB-S/S2, les liaisons MVDS et les rediffusions satellitaires.

• Intégration parfaite dans les applications BUC bande Ku DVB-S/S2

Conçu pour une intégration facile dans les chaînes de diffusion DVB-S/S2, le BUC-Ku002-12.8 s’intègre parfaitement dans tout BUC bande Ku pour station relais TV ou système headend, en maintenant la qualité du signal et la conformité aux normes de transmission.

• Conçu pour les environnements de transmission BUC satellites bande Ku

Qu’il soit utilisé dans un téléport fixe ou un terminal mobile de liaison montante, ce BUC satellite bande Ku assure une transmission de signal fiable et efficace. Sa conception robuste et sa fidélité du signal en font un élément central des systèmes professionnels de diffusion.

🧩 Applications

• VSAT BUC et liaisons montantes DSNG

Le BUC-Ku002-12.8 sert de VSAT BUC faible puissance fiable pour les petits terminaux et les véhicules DSNG mobiles. Sa taille compacte, sa faible consommation d’énergie et sa conception à semi-conducteurs garantissent une connectivité de liaison montante bande Ku constante.

• Déploiements de block upconverter MVDS

Idéal pour les systèmes de diffusion MVDS, cet appareil fonctionne comme un block upconverter MVDS compact à haute linéarité et à sortie parasite minimale, parfait pour la distribution vidéo terrestre multicanal en bande Ku.

• BUC bande Ku pour systèmes de station relais TV

Ce modèle agit comme un BUC bande Ku hautement stable pour les configurations de station relais TV, où un contrôle LO robuste et des performances ALC précises assurent une régénération fiable du signal et sa retransmission.

• Contribution broadcast depuis des unités mobiles de diffusion

Grâce à sa conception légère et IP65, le BUC-Ku002-12.8 s’intègre facilement dans les unités mobiles de diffusion pour les liaisons de contribution sur site ou les déploiements temporaires de liaison montante dans les environnements de production en direct.

• Conceptions OEM nécessitant une intégration compacte de BUC bande Ku

Parfait pour les fabricants OEM, ce BUC bande Ku compact est conçu pour s’intégrer dans des armoires, boîtiers ou solutions de diffusion modulaires nécessitant un développement personnalisé de la chaîne de signal.

• Utilisation dans des climats difficiles comme BUC bande Ku extérieur

Conçu pour des conditions réelles, ce BUC bande Ku extérieur résiste à la pluie, à la poussière et aux températures extrêmes, idéal pour les stations distantes, les relais en montagne ainsi que les liaisons montantes maritimes ou désertiques.

• Projets de téléport et de diffusion recherchant un BUC bande Ku avec bride PBR120

Sa bride WR75 PBR120 standardisée permet une intégration RF par guide d’ondes simple dans les architectures de téléport à grande échelle et de stations fixes où une compatibilité matérielle précise est essentielle.

• Ingénieurs recherchant un BUC bande Ku avec indication d’état LED ou contrôle IP en option

Pour les équipes techniques recherchant des diagnostics intelligents, le BUC-Ku002-12.8 propose des indicateurs LED en option et une gestion IP, ce qui en fait un BUC bande Ku flexible pour les intégrateurs et opérateurs ayant besoin d’une surveillance et d’un contrôle en temps réel.

💡 Pourquoi devriez-vous acheter chez nous❓

• 1.5 ans de garantie
• 7 ans de support après-vente
• Équipe d’ingénieurs pour l’assistance à distance
• Programme de réduction pour les clients réguliers 🎁

💬 Contactez-nous

Pour des détails supplémentaires ou une assistance concernant le BUC-Ku002-12.8 v2, n’hésitez pas à contacter notre équipe. Nous fournissons des conseils professionnels et un support après-vente pour vous aider dans l’installation et la configuration, afin que vous tiriez le meilleur parti de votre équipement de diffusion. Le BUC-Ku002-12.8 v2 est disponible avec personnalisation de ses paramètres sur commande.
