تم تصميم BUC-Ku04-11.3 v2، وهو محول رفع ترددات Ku-band بقدرة 4 واط مع مذبذب محلي LO بقيمة 11.3 GHz، لتطبيقات أنظمة بث تلفزيون MVDS وفقًا لمعايير DVB-S/S2 أو DVB-C (استخدم زر “Customized” لاختيار المعلمات المطلوبة)، ويعمل حتى مع 25 حاملة. يحتوي BUC-Ku04-11.3 v2 على فلنجة خرج من نوع PBR120 ويمكن استخدامه مع وصلة راديوية مرحلية عادية (اتجاهية) أو هوائيات البث (قطاعية وأومني) هوائيات. يدعم BUC-Ku04-11.3 v2 جميع أنواع التضمين حتى 32APSK و256QAM (يمكنك اختيار نوع التضمين أثناء تعبئة نموذج “المعدات المخصصة”). يتميز BUC-Ku04-11.3 v2 بأفضل معلمات الخطية لضمان استقرار تردد الخرج وانخفاض مستوى IMD3 (وهذه المعلمات مهمة جدًا للحصول على تضمين عالي الجودة، لذلك فإن المذبذب المحلي لجهاز BUC-Ku04-11.3 v2 مقفل بواسطة PLL مع مرجع تردد داخلي). يوفر BUC-Ku04-11.3 v2 نطاق تردد خرج 12.25 – 13.25 GHz (عرض النطاق في Ku-band) لنطاق تردد دخل 950-1950 MHz (عرض النطاق في L-band).
BUC-Ku04-11.3 v2.0 هو محول رفع ترددات Ku-band بقدرة 4 واط مُحسّن من أجل وصلات البث الصاعدة DVB-S/S2، وأنظمة توزيع MVDS، وشبكات مكررات الأقمار الصناعية. وبفضل موثوقية تصميمه بالحالة الصلبة وحجمه المدمج، فإنه يوفر نقل إشارة فعالًا للتطبيقات الساتلية الاحترافية.
ومجهزًا بـ LO مقفل بتقنية PLL عند 11.3 GHz يوفر ثباتًا بمقدار ±2 ppm وضوضاء طور منخفضة تبلغ −85 dBc/Hz @10 kHz، فإن BUC-Ku04-11.3 v2.0 يدعم صيغ تضمين متقدمة حتى 32APSK و256QAM. ويضمن نقاؤه الطيفي الفائق وخطيته العالية أداء Ku-band موثوقًا ضمن معيار DVB-S2 في البيئات عالية المتطلبات.
✅ مُصمم للنشر الخارجي

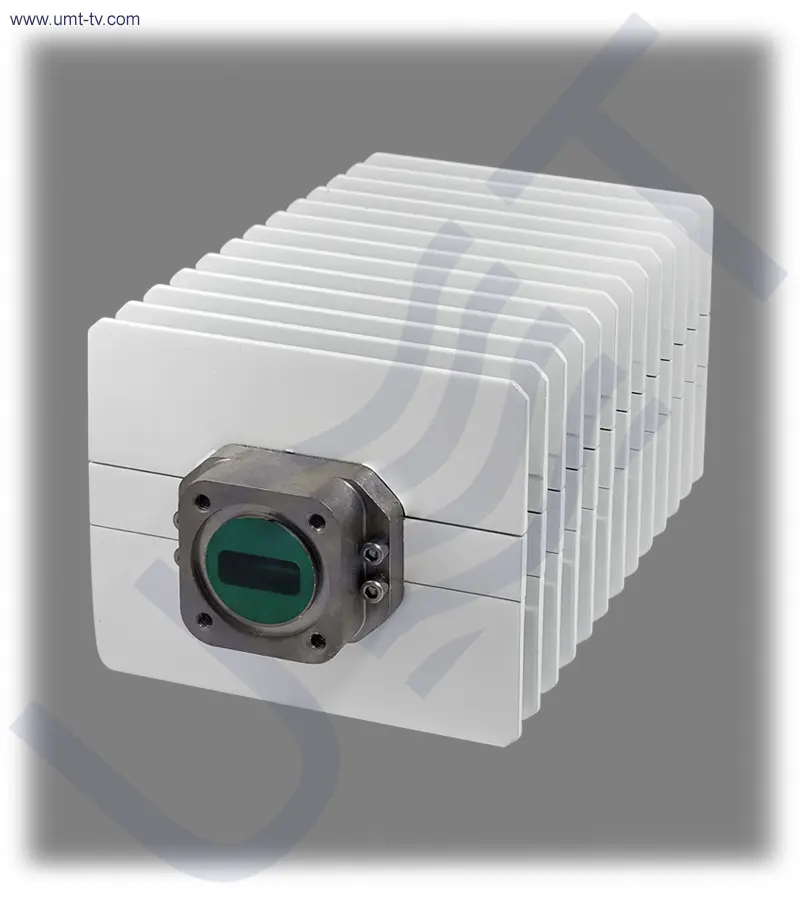

يأتي BUC-Ku04-11.3 v2.0 داخل هيكل مقاوم للعوامل الجوية بمعيار IP65 للاستخدام الخارجي طويل الأمد. وبفضل مخرج RF بفلنجة WR75 PBR120 ومدخل IF من نوع N-type Female، فإنه يندمج بسلاسة في البنى التحتية للبث ومحطات الوصلة الصاعدة.
✅ دعم حتى 25 حاملة
يتعامل جهاز الإرسال متعدد الحوامل هذا ضمن نطاق Ku-band مع ما يصل إلى 25 حاملة مع أداء RF نظيف. ومع إشارات غير مرغوب فيها داخل النطاق ≤−55 dBc وتسرب LO ≤−40 dBm، فإنه يضمن إرسالًا مستقرًا وخاليًا من التداخل.
✅ كفاءة وأداء عاليَا القدرة
بقدرة خرج 4 واط، وكسب 56 dB، واستهلاك طاقة ≤17 W، يوفر BUC-Ku04-11.3 v2.0 كفاءة ممتازة لوصلات البث الصاعدة DVB-S2، مع ضمان الموثوقية في التشغيل المستمر.
🛠️ تم تصميم BUC-Ku04-11.3 v2.0 من أجل مضخمات الوصلة الصاعدة للبث عالي القدرة، ومحطات مكررات الأقمار الصناعية، وأنظمة إرسال MVDS التي تتطلب تحويل Ku-band مستقرًا وفعالًا.
🛒 متوفر الآن، وجهاز BUC-Ku04-11.3 v2.0 جاهز للنشر في البنى التحتية الاحترافية للبث Ku-band وفق معيار DVB-S2.
📌 الميزات الرئيسية
-
محول رفع ترددات Ku-band بقدرة 4 واط
يوفر أداء RF قويًا مع قدرة خرج 4 واط، وهو مثالي لأنظمة البث الاحترافية ووصلات الأقمار الصناعية الصاعدة.
-
LO مُثبت بتقنية PLL عند 11.3 GHz
يضمن دقة التردد واستقراره، ويقلل الانجراف، ويدعم معايير التضمين DVB-S2.
-
كسب 56 dB مع نطاق ALC يبلغ 25 dB
يضمن النطاق الديناميكي الواسع خرجًا ثابتًا عبر مدخلات IF المختلفة، مع حماية مكونات النظام.
يوفر مزامنة دقيقة مع البنى التحتية للبث، مما يلغي الحاجة إلى مراجع خارجية.
-
واجهات RF/IF قياسية في الصناعة
تضمن فلنجة WR75 PBR120 لـ RF ومدخل N-type Female لـ IF التوافق مع تجهيزات البث.
يجعل المستوى المنخفض لـ IMD3 والقمع الممتاز للإشارات غير المرغوب فيها منه مثاليًا لصيغ التضمين المتقدمة مثل 32APSK و256QAM.
بوزن يبلغ 1.15 kg فقط ومع حماية IP65، فهو مناسب لكل من التركيبات الثابتة والبث المتنقل.
⚙️ الوظائف الرئيسية
يحوّل دخل 950-1950 MHz إلى خرج Ku-band مستقر ضمن 12.25-13.25 GHz بدقة عالية.
-
التحكم التلقائي في المستوى (ALC)
يحافظ على قدرة الخرج عند 4 واط مع نطاق تحكم واسع يبلغ 25 dB، مما يضمن تشغيلًا موثوقًا متعدد الحوامل.
يحافظ على نظافة الإشارات ويدعم معايير DVB-S2 مع حد أدنى من التشويه.
-
تصميم موفر للطاقة بالحالة الصلبة
يستهلك ≤17 W مع توفير خرج عالٍ، مما يقلل تكاليف التشغيل بالنسبة لجهات البث.
يضمن القفل بتقنية PLL والمرجع الداخلي مزامنة دقيقة وأداءً موثوقًا على المدى الطويل.
🧩 التطبيقات
يوفر قدرة خرج 4 واط للمحطات الساتلية المتنقلة والثابتة.
يضمن أداءً موثوقًا في توزيع الفيديو الأرضي متعدد القنوات.
يتيح إعادة بث DVB-S2 بشكل نظيف بفضل ثبات LO عند 11.3 GHz.
يدعم التصميم المتين بمعيار IP65 عربات البث الخارجي وإعدادات الإرسال المتنقلة.
مناسب لأنظمة البث المخصصة التي تتطلب أجهزة BUC مدمجة وقوية ضمن Ku-band.
-
التشغيل في البيئات القاسية
مصمم للعمل ضمن نطاق من −40℃ إلى +50℃ مع حماية كاملة من الرطوبة.
يبسّط الدمج في البنى التحتية لمحاور الإرسال بفضل فلنجة WR75 القياسية.
يدعم مؤشرات LED والتحكم الاختياري عبر IP للإشراف الفوري.
💡 لماذا ينبغي أن تشتري منا؟
- ضمان لمدة 1.5 سنة
- دعم ما بعد البيع لمدة 7 سنوات
- فريق دعم هندسي عن بُعد
- برنامج خصومات للعملاء الدائمين 🎁
💬 اتصل بنا
للحصول على تفاصيل إضافية أو مساعدة بخصوص BUC-Ku04-11.3 v2.0، لا تتردد في التواصل مع فريقنا. نحن نوفر استشارات احترافية ودعمًا لما بعد البيع للمساعدة في التركيب والإعداد، بما يضمن حصولك على أقصى استفادة من معدات البث الخاصة بك. كما أن
BUC-Ku04-11.3 v2.0 متاح أيضًا بمعلمات مخصصة حسب الطلب.
