Le block up-converter Ku-band de 4 W avec OL de 11.3 GHz BUC-Ku04-11.3 v2 est conçu pour une application dans les systèmes de diffusion TV MVDS conformément aux normes DVB-S/S2 ou DVB-C (utilisez le bouton “Customized” pour choisir les paramètres nécessaires) et fonctionne avec jusqu’à 25 porteuses. Le BUC-Ku04-11.3 v2 possède une bride de sortie de type PBR120 et peut être utilisé avec une liaison radio relais classique (directives) ou des antennes de diffusion (sectorielles et omnidirectionnelles) antennes. Le BUC-Ku04-11.3 v2 prend en charge tous les types de modulation jusqu’à 32APSK et 256QAM (vous pouvez choisir le type de modulation lors du remplissage du formulaire “customized equipment”). Le BUC-Ku04-11.3 v2 présente les meilleurs paramètres de linéarité afin d’assurer la stabilité de la fréquence de sortie et un faible niveau d’IMD3 (ces paramètres sont très importants pour une modulation de haute qualité, c’est pourquoi l’oscillateur local du BUC-Ku04-11.3 v2 est verrouillé par PLL avec une référence de fréquence interne). Le BUC-Ku04-11.3 v2 fournit une plage de fréquence de sortie de 12.25 – 13.25 GHz (largeur de bande en Ku-band) pour une plage de fréquence d’entrée de 950-1950 MHz (largeur de bande en L-band).
BUC-Ku04-11.3 v2.0 est un Block Upconverter Ku-band de 4 W optimisé pour les liaisons montantes broadcast DVB-S/S2, les systèmes de distribution MVDS et les réseaux de répéteurs satellite. Doté d’une fiabilité à semi-conducteurs et d’un format compact, il assure une transmission de signal efficace pour les applications satellitaires professionnelles.
Équipé d’un OL verrouillé par PLL à 11.3 GHz offrant une stabilité de ±2 ppm et un faible bruit de phase de −85 dBc/Hz à 10 kHz, le BUC-Ku04-11.3 v2.0 prend en charge des formats de modulation avancés jusqu’à 32APSK et 256QAM. Sa pureté spectrale supérieure et sa linéarité garantissent des performances Ku-band DVB-S2 fiables dans les environnements à forte exigence.
✅ Conçu pour un déploiement en extérieur

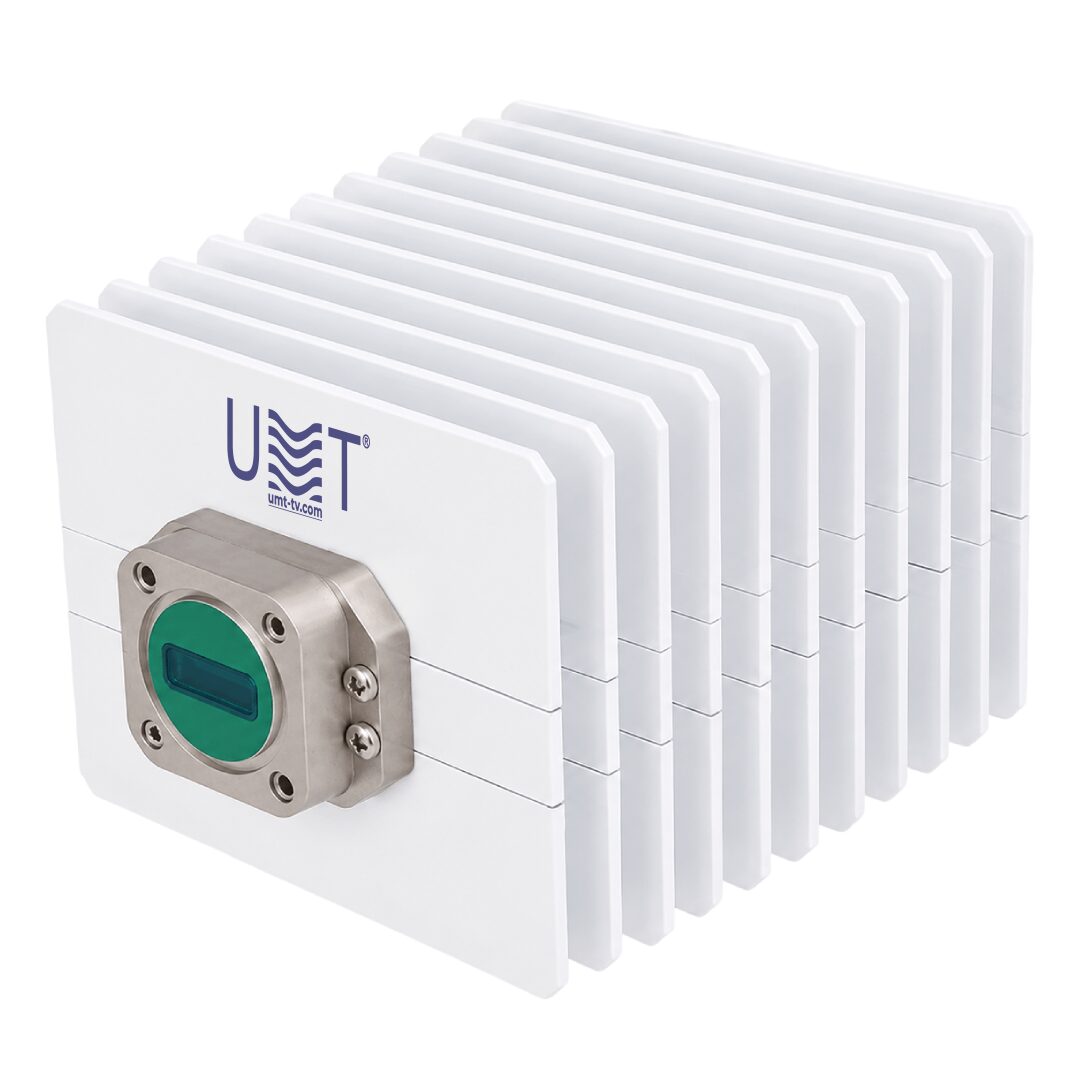

Le BUC-Ku04-11.3 v2.0 est livré dans un boîtier étanche IP65 pour une utilisation extérieure à long terme. Avec une sortie RF à bride WR75 PBR120 et une entrée FI N-type femelle, il s’intègre parfaitement dans les infrastructures de diffusion et les stations de liaison montante.
✅ Prise en charge jusqu’à 25 porteuses
Cet émetteur Ku-band multporteuse gère jusqu’à 25 porteuses avec des performances RF propres. Avec des parasites dans la bande ≤−55 dBc et une fuite OL ≤−40 dBm, il garantit une transmission stable et sans interférences.
✅ Haute puissance, efficacité et performances
Avec une puissance de sortie de 4 W, un gain de 56 dB et une consommation électrique ≤17 W, le BUC-Ku04-11.3 v2.0 offre une excellente efficacité pour les liaisons montantes broadcast DVB-S2, tout en garantissant la fiabilité en fonctionnement continu.
🛠️ Le BUC-Ku04-11.3 v2.0 est conçu pour les amplificateurs de liaison montante broadcast haute puissance, les stations relais satellite et les systèmes de transmission MVDS nécessitant une conversion Ku-band stable et efficace.
🛒 Disponible dès maintenant, le BUC-Ku04-11.3 v2.0 est prêt à être déployé dans les infrastructures professionnelles de diffusion Ku-band DVB-S2.
📌 Caractéristiques principales
-
Block Upconverter Ku-band de 4 W
Offre des performances RF robustes avec une puissance de sortie de 4 W, idéales pour les systèmes professionnels de diffusion et de liaison montante satellite.
-
OL stabilisé par PLL à 11.3 GHz
Assure précision et stabilité de fréquence, minimise la dérive et prend en charge les normes de modulation DVB-S2.
-
Gain de 56 dB avec plage ALC de 25 dB
Une large plage dynamique garantit une sortie constante pour différentes entrées FI, tout en protégeant les composants du système.
-
Référence intégrée de 10 MHz
Fournit une synchronisation précise avec les infrastructures de diffusion, éliminant le besoin de références externes.
-
Interfaces RF/FI standard de l’industrie
La bride WR75 PBR120 pour la RF et l’entrée FI N-type femelle garantissent la compatibilité avec les installations de diffusion.
-
Pureté spectrale et linéarité
Le faible IMD3 et l’excellente suppression des parasites le rendent idéal pour les formats de modulation avancés comme 32APSK et 256QAM.
-
Conception compacte et robuste
Avec un poids de seulement 1.15 kg et une protection IP65, il convient aussi bien aux installations fixes qu’à la diffusion mobile.
⚙️ Fonctions principales
-
Conversion ascendante FI vers Ku-band
Convertit l’entrée 950-1950 MHz en une sortie Ku-band stable de 12.25-13.25 GHz avec une grande précision.
-
Contrôle automatique de niveau (ALC)
Maintient la puissance de sortie à 4 W avec une large plage de contrôle de 25 dB, garantissant un fonctionnement multporteuse fiable.
-
Amplification à haute linéarité
Maintient des signaux propres et prend en charge les normes DVB-S2 avec une distorsion minimale.
-
Conception à semi-conducteurs écoénergétique
Consomme ≤17 W tout en offrant une sortie élevée, réduisant les coûts d’exploitation pour les diffuseurs.
-
Stabilité de fréquence à long terme
Le verrouillage PLL et la référence interne garantissent une synchronisation précise et des performances fiables à long terme.
🧩 Applications
-
Liaisons montantes VSAT et DSNG
Fournit une puissance de sortie de 4 W pour les terminaux satellite mobiles et fixes.
Garantit des performances fiables dans la distribution vidéo terrestre multicanal.
Permet une rediffusion DVB-S2 propre grâce à la stabilité de l’OL à 11.3 GHz.
-
Unités de diffusion extérieures
La conception robuste IP65 convient aux cars régie et aux systèmes de transmission mobiles.
Convient aux systèmes de diffusion personnalisés nécessitant des BUC Ku-band compacts et puissants.
-
Fonctionnement en environnements difficiles
Conçu pour fonctionner de −40℃ à +50℃ avec une protection complète contre l’humidité.
Simplifie l’intégration dans les infrastructures de téléport avec une bride WR75 standard.
-
Options de supervision à distance
Prend en charge les indicateurs LED et le contrôle IP en option pour une supervision en temps réel.
