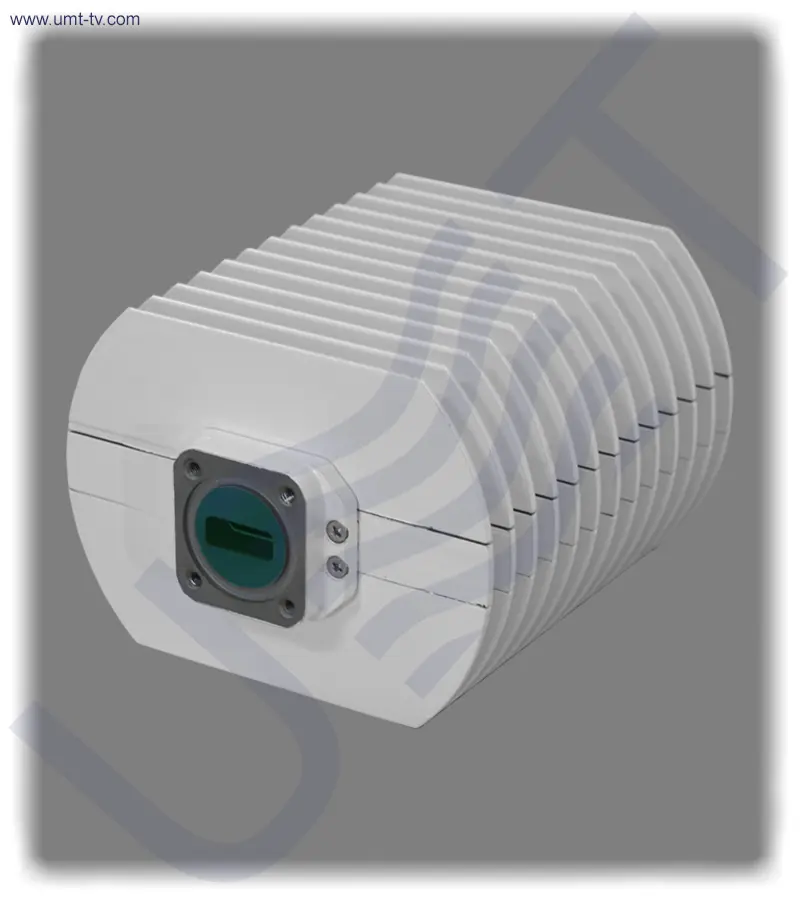

BUC-Ku10-10.6

BUC-Ku10-10.6 هو محول رفع ترددات Ku-band احترافي وفق معيار DVB-S/S2، مُصمم من أجل الوصلات الساتلية الصاعدة، وأنظمة بث MVDS، ومحطات إعادة الإرسال. وبفضل المذبذب المحلي PLL الثابت عند 10.6 GHz، يضمن BUC-Ku10-10.6 تشغيلًا مستقرًا، وضوضاء طور منخفضة، وتحويل تردد دقيقًا لشبكات DVB-S/S2. ومع دعمه لصيغ التضمين المتقدمة حتى 32APSK و256QAM، فإنه يوفر أداء RF موثوقًا في بيئات البث الاحترافية.

يوفر BUC-Ku10-10.6 قدرة خرج 10 W عند P1dB مع كسب ≥60 dB، كما يدمج مرجع 10 MHz مدمجًا وتحكمًا تلقائيًا في المستوى (ALC) مع نطاق ديناميكي يبلغ 25 dB. وهذا يجعل BUC-Ku10-10.6 مضخم وصلة صاعدة فعالًا ضمن Ku-band للمُدمجين الذين يحتاجون إلى ثبات عالٍ، وطيف نظيف، وأداء قوي وموثوق لـ Ku-band BUC وفق معيار DVB-S/S2.

✅ مُصمم للنشر الخارجي

تم تصنيع BUC-Ku10-10.6 داخل هيكل متين مقاوم للعوامل الجوية بمعيار IP65، مما يضمن التشغيل طويل الأمد في الظروف الخارجية الصعبة. ومع مخرج WR75 waveguide PBR120 flange ومدخل IF من نوع N-type، فإن BUC-Ku10-10.6 جاهز لعمليات النشر الاحترافية الخارجية ضمن Ku-band BUC.

✅ دعم حتى 25 حاملة

تم تصميم BUC-Ku10-10.6 لجهات البث ومُدمجي الأنظمة، وهو يدعم ما يصل إلى 25 حاملة في الوقت نفسه. كما تتيح ضوضاء الطور المنخفضة وقمع الإشارات غير المرغوب فيها داخل النطاق ≤−55 dBc لـ BUC-Ku10-10.6 تقديم إشارات DVB-S/S2 نظيفة في تركيبات Ku-band BUC متعددة الحوامل.

✅ موثوقية الحالة الصلبة مع تصميم مدمج

بصفته جهاز Ku-band BUC بالحالة الصلبة، يجمع BUC-Ku10-10.6 بين الموثوقية العالية واستهلاك الطاقة الفعال ≤30 W. وبوزن لا يتجاوز 1.24 kg، فإن BUC-Ku10-10.6 خفيف الوزن ومتين في الوقت نفسه، ما يجعله مثاليًا لتطبيقات الوصلة الصاعدة ضمن Ku-band الثابتة أو البعيدة أو المتنقلة.

🛠️ سواء كنت تقوم بدمج BUC-Ku10-10.6 في وصلة بث متنقلة صاعدة أو تبحث عن Ku-band BUC مع مرجع 10 MHz ومؤشر LED، فإن هذا الطراز مُحسّن من أجل الكفاءة والثبات والاستخدام الاحترافي في البث.

🛒 إن BUC-Ku10-10.6 متوفر للشراء وجاهز للنشر في أي نظام وصلة ساتلية صاعدة ضمن Ku-band يتطلب حجمًا مدمجًا، وثباتًا، وأداء Ku-band BUC عالي الخطية.

📌 الميزات الرئيسية

• جهاز Ku-band BUC مدمج بتصميم الحالة الصلبة

إن BUC-Ku10-10.6 هو محول رفع ترددات Ku-band مدمج بالحالة الصلبة يضمن تشغيلًا فعالًا في شبكات DVB-S/S2، وأنظمة MVDS، وتركيبات إعادة الإرسال. كما أن حجمه الصغير وبنيته المتينة يجعلان من BUC-Ku10-10.6 جهاز Ku-band outdoor BUC موثوقًا لكل من وحدات البث الثابتة والمتنقلة.

• مذبذب PLL ثابت عند 10.6 GHz مع ثبات ±2 ppm

بفضل المذبذب المحلي PLL الثابت عند 10.6 GHz، يحقق BUC-Ku10-10.6 ثباتًا استثنائيًا (±2 ppm) وضوضاء طور في حدها الأدنى. ويضمن جهاز الإرسال هذا عالي الثبات ضمن Ku-band BUC تحويل تردد دقيقًا لوصلات DVB-S/S2 وMVDS الصاعدة الاحترافية.

• قدرة خرج 10 W مع نطاق ديناميكي ALC يبلغ 25 dB

يوفر BUC-Ku10-10.6 خرجًا بقدرة 10 W عند P1dB، مع الحفاظ على قوة الإشارة عبر الأنظمة متعددة الحوامل. كما يحمي نطاق ALC البالغ 25 dB جهاز BUC-Ku10-10.6 من الحمل الزائد ويضمن خرجًا ثابتًا، مما يجعله مضخم وصلة صاعدة موثوقًا ضمن Ku-band.

• مذبذب مرجعي مدمج 10 MHz

يتضمن BUC-Ku10-10.6 مرجعًا مدمجًا بتردد 10 MHz، مما يبسط عملية المزامنة في الأنظمة الساتلية الدقيقة. وهذا يجعل BUC-Ku10-10.6 محول رفع ترددات Ku-band مناسبًا لمحطات VSAT وعمليات DSNG ومحطات البث teleport.

• فلنجة WR75 PBR120 ومدخل IF من نوع N-type

بفضل مخرج الفلنجة القياسي WR75 ومدخل IF من نوع N-type، يندمج BUC-Ku10-10.6 بسلاسة في تركيبات Ku-band satellite BUC الحالية.

• مستويات منخفضة من الإشارات غير المرغوب فيها وأداء طيفي نظيف

يحقق BUC-Ku10-10.6 مستويات إشارات غير مرغوب فيها ≤−55 dBc وتسرب LO ≤−40 dBm، مما يوفر نقاءً طيفيًا ممتازًا لوصلات DVB-S/S2 الصاعدة ضمن Ku-band.

• ضوضاء طور منخفضة لصيغ التضمين المتقدمة

يحافظ BUC-Ku10-10.6 على ضوضاء طور بمقدار −85 dBc/Hz @10 kHz، مما يضمن إشارات مستقرة لوصلات DVB-S/S2 وصيغ التضمين المعقدة مثل 32APSK و256QAM.

• تصميم موفر للطاقة مع هيكل متين

يعمل BUC-Ku10-10.6 على 18-30 VDC مع استهلاك ≤30 W، ويجمع بين الكفاءة وهيكل محمي بمعيار IP65، مما يضمن الاعتمادية الكاملة في بيئات Ku-band BUC الخارجية.

⚙️ الوظائف الرئيسية

• رفع التردد من IF إلى Ku-band

يقوم BUC-Ku10-10.6 بتحويل دخل L-band ‏(950-1950 MHz) إلى خرج RF ضمن Ku-band ‏(11.55-12.55 GHz). وباستخدام مذبذب PLL عند 10.6 GHz، يضمن BUC-Ku10-10.6 تحويل تردد دقيقًا لأنظمة الأقمار الصناعية DVB-S/S2.

• تنظيم تلقائي لقدرة الخرج

بفضل وظيفة ALC، ينظم BUC-Ku10-10.6 خرج RF البالغ 10 W في الوقت الفعلي، مع الحفاظ على إرسال مستقر عبر مستويات دخل متغيرة.

• مذبذب PLL مستقر ومرجع مدمج 10 MHz

يستخدم BUC-Ku10-10.6 مذبذبًا مقفلًا بتقنية PLL مع مرجع داخلي 10 MHz لتوفير ثبات مستمر في تطبيقات Ku-band BUC.

• خطية عالية وأداء منخفض لـ IMD3

مع IMD3 ≤−37 dBc، يضمن BUC-Ku10-10.6 إرسالًا خاليًا من التشويه. وهذا يجعل BUC-Ku10-10.6 جهاز Ku-band BUC عالي الخطية مناسبًا لجهات البث وفق معيار DVB-S/S2.

• قمع متقدم للإشارات غير المرغوب فيها وترشيح RF

يحتوي BUC-Ku10-10.6 على ترشيح مدمج لتقليل الإشارات غير المرغوب فيها، مما يوفر إشارات خرج نظيفة لعمليات النشر متعددة الحوامل ضمن Ku-band BUC.

• تكامل سلس مع أنظمة DVB-S/S2

تم تصميم BUC-Ku10-10.6 لأنظمة البث الاحترافية DVB-S/S2، ويُدمج بسهولة في مشاريع VSAT وإعادة الإرسال وteleport.

🧩 التطبيقات

• وصلات VSAT وDSNG الصاعدة

إن BUC-Ku10-10.6 هو جهاز Ku-band BUC موثوق بقدرة 10 W لمحطات VSAT وعربات DSNG. كما يضمن تصميمه المدمج بالحالة الصلبة إرسالًا ساتليًا موثوقًا.

• أنظمة بث MVDS

بصفته MVDS block upconverter قويًا، يدعم BUC-Ku10-10.6 البث الأرضي عالي الجودة مع توزيع متعدد القنوات.

• تكامل محطات مكررات التلفزيون

يعمل BUC-Ku10-10.6 كجهاز Ku-band BUC لأنظمة مكررات التلفزيون، مما يضمن إعادة توليد نظيفة لإشارات DVB-S/S2 وتوزيعها اللاحق.

• تطبيقات البث المتنقل

يُعد BUC-Ku10-10.6، بفضل هيكله بمعيار IP65 وتصميمه خفيف الوزن، مثاليًا لعربات البث المباشر وإعدادات الوصلة الصاعدة المؤقتة.

• مشاريع OEM ومُدمجي الأنظمة

إن BUC-Ku10-10.6، بحجمه المدمج وتعدد استخداماته، هو جهاز Ku-band BUC بالحالة الصلبة مناسب لخزائن البث OEM وحلول المُدمجين.

• عمليات النشر الخارجية ضمن Ku-band

تم تصميم BUC-Ku10-10.6 لتحمل البيئات الخارجية القاسية، من الصحارى إلى المنشآت البحرية، مع ضمان أداء موثوق لوصلات Ku-band الصاعدة.

• البنى التحتية الثابتة للبث ومحطات teleport

بفضل مخرج الفلنجة WR75 PBR120، يندمج BUC-Ku10-10.6 بسلاسة في محطات teleport الكبيرة ومحطات البث الثابتة.

• للمهندسين الذين يحتاجون إلى المراقبة والتحكم

يدعم BUC-Ku10-10.6 التحكم الاختياري عبر IP ومؤشرات LED، مما يجعله جهاز إرسال Ku-band BUC مرنًا لتطبيقات البث ذات الأهمية الحرجة.

💡 لماذا ينبغي أن تشتري منا؟

• ضمان لمدة 1.5 سنة
• دعم ما بعد البيع لمدة 7 سنوات
• فريق دعم هندسي عن بُعد
• برنامج خصومات للعملاء الدائمين 🎁

💬 اتصل بنا

للحصول على تفاصيل إضافية أو مساعدة بخصوص BUC-Ku10-10.6، لا تتردد في التواصل مع فريقنا. نحن نوفر استشارات احترافية ودعمًا لما بعد البيع للمساعدة في التركيب والإعداد، بما يضمن حصولك على أقصى استفادة من معدات البث الخاصة بك. ويتوفر BUC-Ku10-10.6 بمعلمات مخصصة حسب الطلب.
