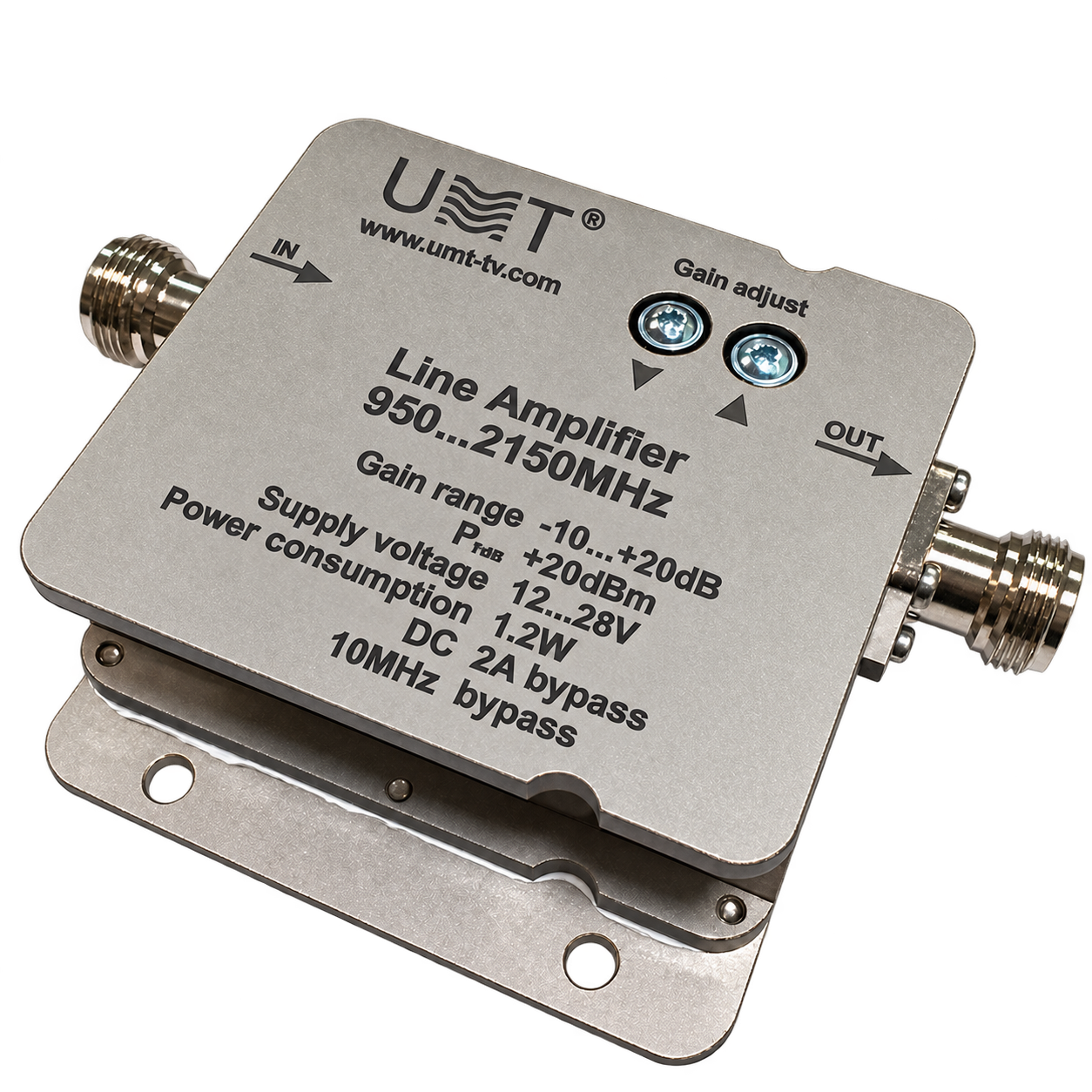

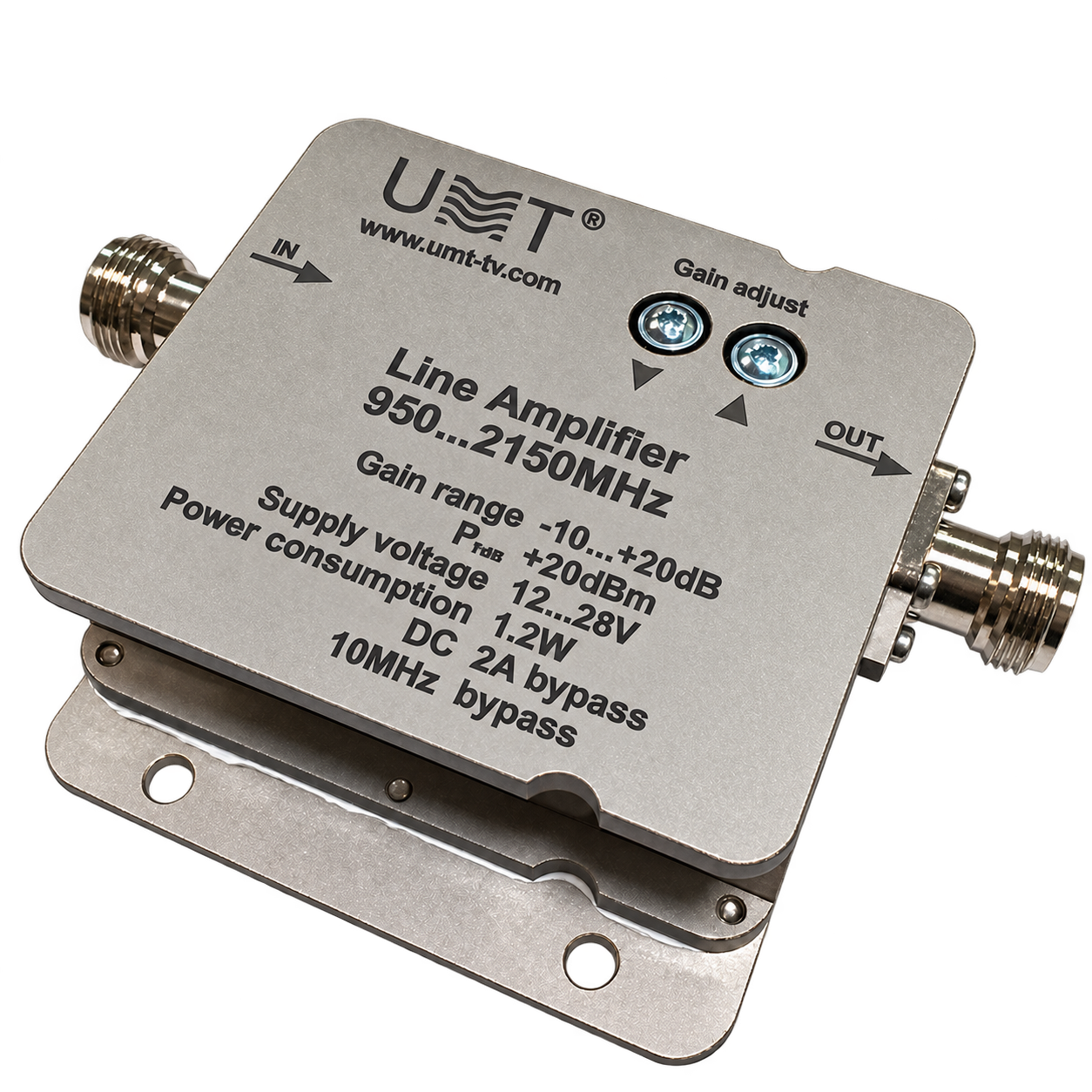

يعيد مضخّم النطاق L مستوى الإشارة في أنظمة توزيع التردد الوسيط الساتلي. فهو يعوّض توهين الوصلات المحورية الطويلة ويقوّي إشارات النطاق L الضعيفة بعد المقسّمات والمجمّعات السلبية، مع قدرة خرج تصل إلى +20 dBm عند نقطة الانضغاط 1 dB.
يُضبط الكسب رقميًا من -10 إلى +20 dB بخطوات 1 dB بواسطة أزرار على الهيكل، بينما يبقى تفاوت الاستجابة الترددية ضمن ±1 dB على كامل النطاق و±0.3 dB ضمن 40 MHz. ويمرّر المضخّم التيار المستمر حتى 2 A ومرجع 10 MHz، لذا يمكن تغذيته عبر الكابل المحوري وتركيبه بشكل شفاف بين المودم وBUC أو LNB.
يُعد مضخّم النطاق L مضخّمًا مدمجًا على الخط لسلاسل التردد الوسيط الساتلية. يغطي كامل النطاق L 950-2150 MHz ويوفر كسبًا قابلًا للضبط من -10 إلى +20 dB مع P1dB خرج يبلغ +20 dBm، ما يجعله مناسبًا للتقوية وللضبط الدقيق للمستويات على حد سواء.
تقلّل الكابلات المحورية الطويلة والمقسّمات والمجمّعات السلبية مستوى إشارات النطاق L قبل وصولها إلى أجهزة الاستقبال أو المودم أو BUC. ويعوّض المضخّم هذا الفقد عبر ضبط رقمي للكسب بخطوات 1 dB، مع الحفاظ على تفاوت في الاستجابة الترددية لا يتجاوز ±1 dB على كامل النطاق و±0.3 dB ضمن 40 MHz عند أي مستوى كسب.

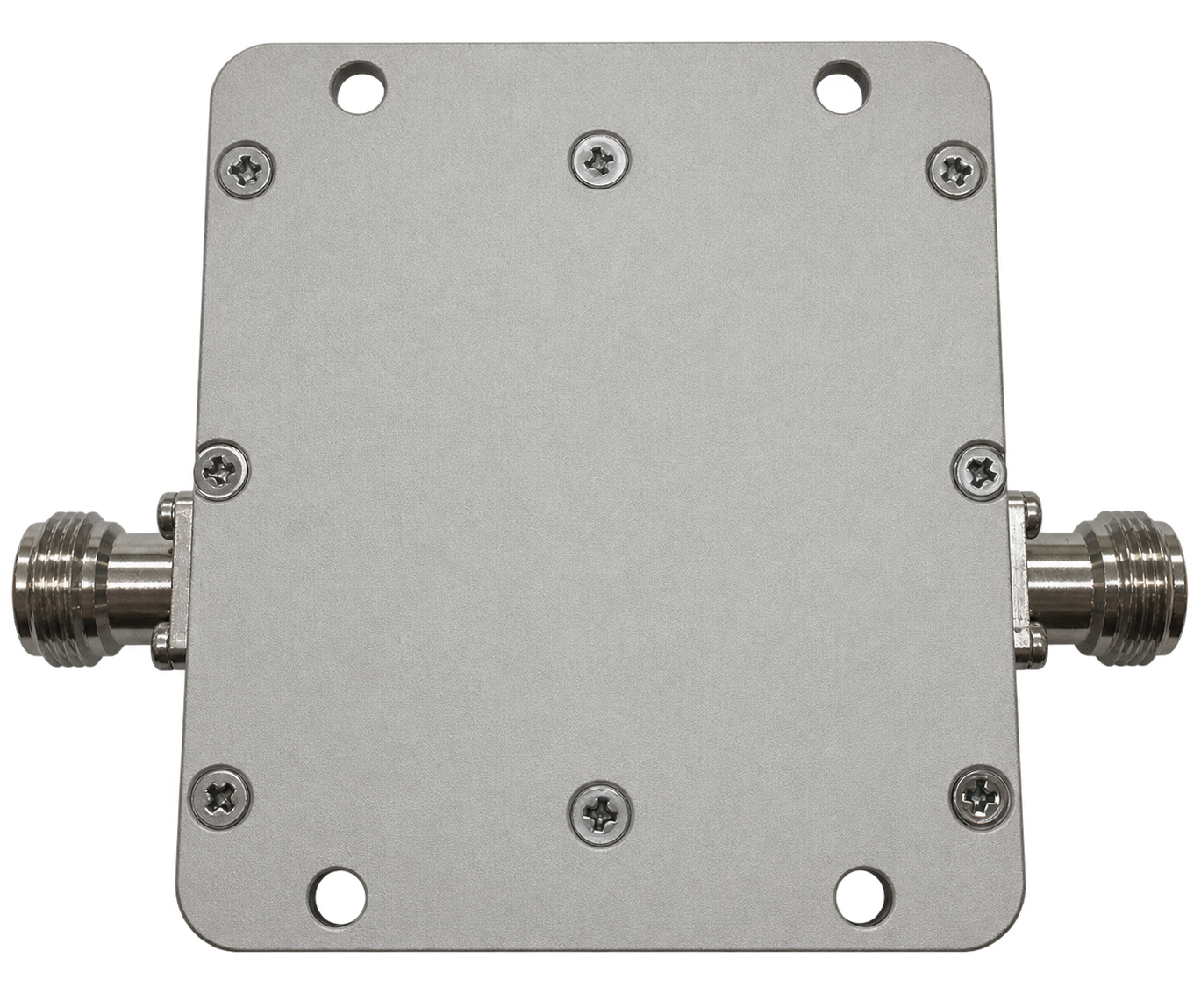

بفضل تمرير DC حتى 2 A وتمرير 10 MHz، تستمر التغذية ومرجع التردد عبر الخط المحوري إلى المعدات الخارجية. تعمل الوحدة بجهد +7.5…+34 V وتستهلك 1.2 W فقط، وهي مثبتة في هيكل محكم الإغلاق بأبعاد 116 x 28 x 89 mm ووزن 350 g.
✅ ضبط رقمي للكسب بخطوات 1 dB

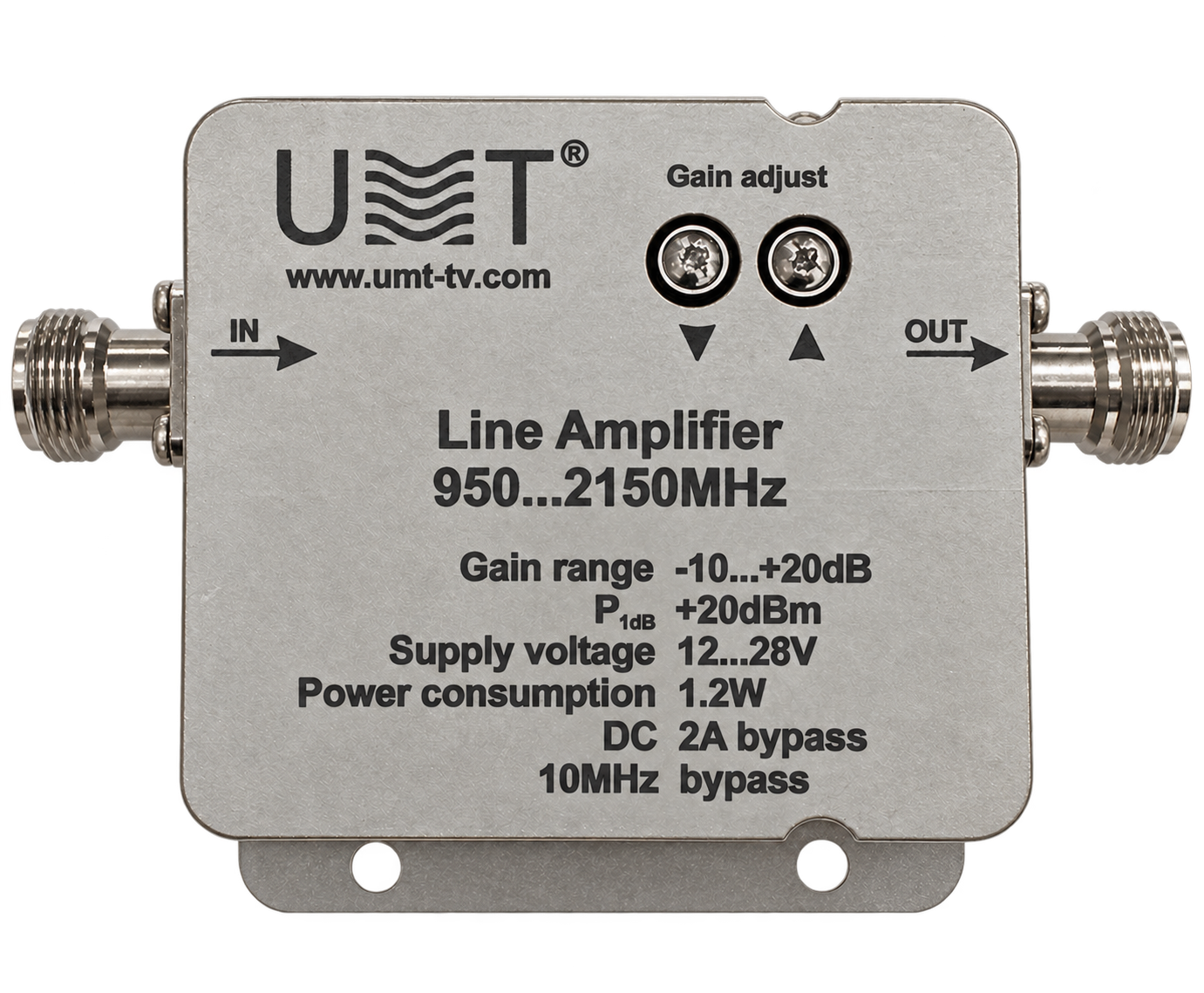

يُضبط الكسب من -10 إلى +20 dB بواسطة أزرار على الهيكل، ما يتيح محاذاة دقيقة لمستوى كل خط في النطاق L دون الحاجة إلى مخفّضات خارجية.
✅ شفاف بالنسبة إلى DC و10 MHz
يمر التيار المستمر حتى 2 A ومرجع 10 MHz عبر المضخّم، بحيث يمكن الاستمرار في تغذية BUC وLNB ومزامنتها عبر الكابل المحوري نفسه.
✅ استجابة مستقرة عند أي كسب
يُحافَظ على خطية عالية للكسب على امتداد 950-2150 MHz عند كل إعداد، مع تفاوت ±1 dB على كامل النطاق و±0.3 dB ضمن 40 MHz.
🛠️ لخدمة وصلات النطاق L الطويلة أو توزيع التردد الوسيط بعد المقسّمات السلبية أو محاذاة المستويات في خزائن محطات التيليبورت ورؤوس الشبكات، يوفر مضخّم النطاق L طريقة بسيطة لاستعادة هامش الإشارة.
🛒 للاستفسار عن سعر مضخّم النطاق L وموعد توريده، اطلب عرض سعر من فريقنا.
📌 الميزات الرئيسية
-
تغطية كاملة للنطاق L 950-2150 MHz
يضخّم كامل نطاق التردد الوسيط الساتلي المستخدم في LNB وBUC وأجهزة المودم.
-
كسب قابل للضبط من -10 إلى +20 dB
يغطي مدى الضبط البالغ 30 dB كلًّا من توهين إشارة الخط وتضخيمها.
يوفر مستوى الخرج المرتفع هامشًا كافيًا لتغذية الكابلات الطويلة وعدة أجهزة استقبال.
يغذّي المعدات البعيدة عبر الكابل المحوري دون الحاجة إلى خط تغذية منفصل.
يحافظ على توفر مرجع 10 MHz لأجهزة BUC وLNB العاملة بتقنية PLL في المراحل اللاحقة.
استهلاك 1.2 W، وتغذية +7.5…+34 V، وهيكل محكم الإغلاق بأبعاد 116 x 28 x 89 mm.
⚙️ الوظائف الرئيسية
يستعيد مستوى الإشارة المفقود في الوصلات المحورية الطويلة.
-
التقوية بعد المقسّمات السلبية
يرفع مستوى إشارات النطاق L الضعيفة بعد المقسّمات والمجمّعات.
يوائم مستويات الإشارة بين الأجهزة بفضل الضبط الرقمي للكسب بخطوات 1 dB.
ينقل التيار المستمر حتى 2 A وإشارة 10 MHz إلى الوحدات الخارجية.
🧩 التطبيقات
-
توزيع التردد الوسيط الساتلي
شبكات توزيع النطاق L في محطات التيليبورت ورؤوس الشبكات.
-
الوصلات الطويلة إلى الهوائي
الربط بين المعدات الداخلية ووحدات LNB أو BUC الخارجية.
-
أنظمة متعددة أجهزة الاستقبال
أنظمة يغذي فيها LNB واحد عدة أجهزة استقبال عبر مقسّمات سلبية.
ضبط مستوى إشارات النطاق L في سلاسل القياس والمراقبة.
💡 لماذا تشتري منا؟
- ضمان لمدة سنة ونصف
- دعم ما بعد البيع لمدة 7 سنوات
- فريق مهندسين للدعم عن بُعد
- برنامج خصومات للعملاء الدائمين 🎁
💬 تواصل معنا
للحصول على تفاصيل إضافية أو مساعدة بخصوص مضخّم النطاق L، لا تتردد في التواصل مع فريقنا. نقدم استشارات احترافية ودعم ما بعد البيع للمساعدة في دمج المضخّم وتركيبه وإعداده ضمن نظام الاتصالات عبر الأقمار الصناعية الخاص بك.
