L’amplificateur en bande L rétablit le niveau du signal dans les systèmes de distribution FI satellite. Il compense l’atténuation des longues liaisons coaxiales et renforce les signaux faibles en bande L après les répartiteurs et coupleurs passifs, avec une puissance de sortie allant jusqu’à +20 dBm au point de compression à 1 dB.
Le gain se règle numériquement de -10 à +20 dB par pas de 1 dB grâce aux boutons du boîtier, tandis que la planéité reste de ±1 dB sur toute la bande et de ±0.3 dB sur 40 MHz. L’amplificateur laisse passer le courant continu jusqu’à 2 A et la référence 10 MHz : il peut donc être alimenté par le câble coaxial et s’insérer de manière transparente entre le modem et le BUC ou le LNB.

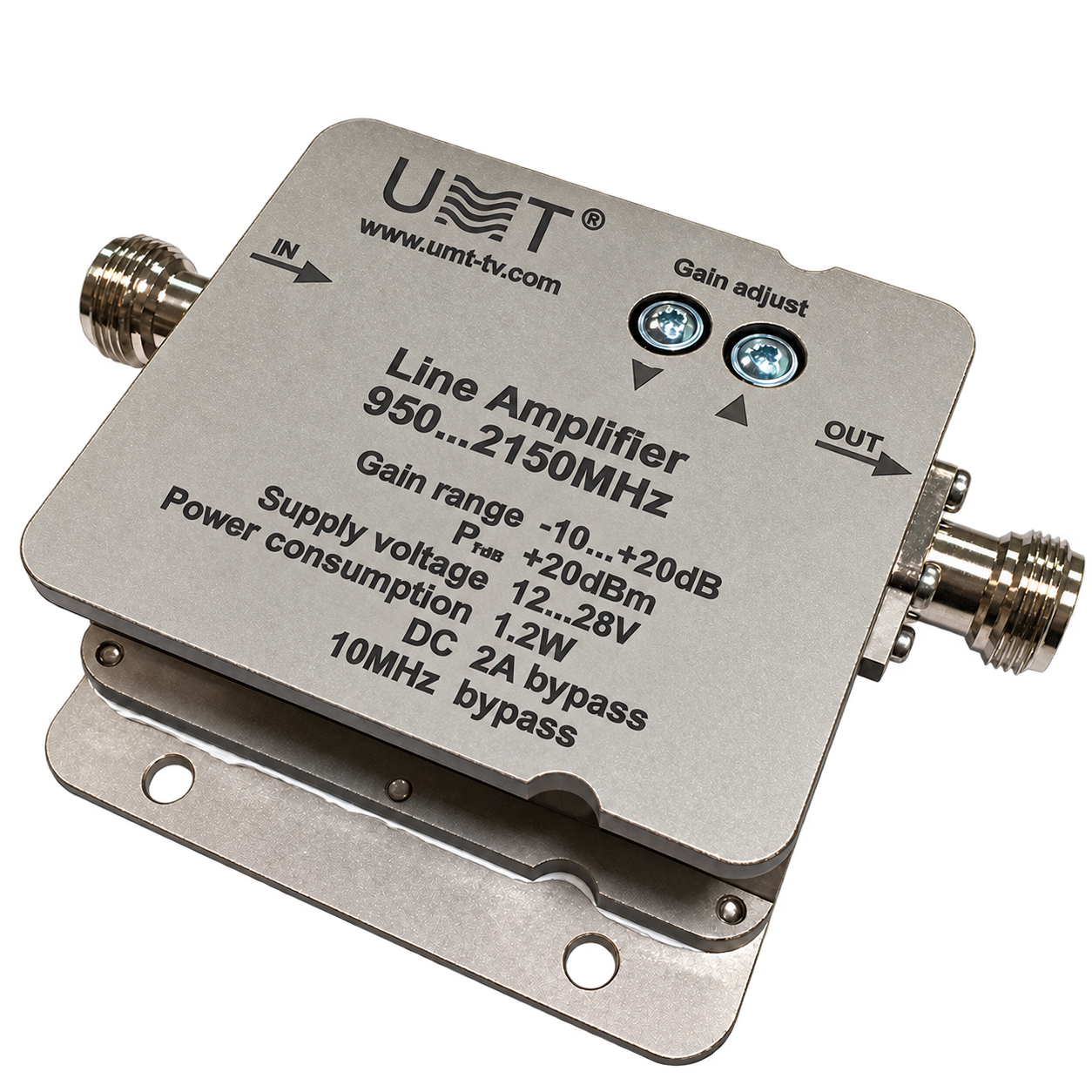

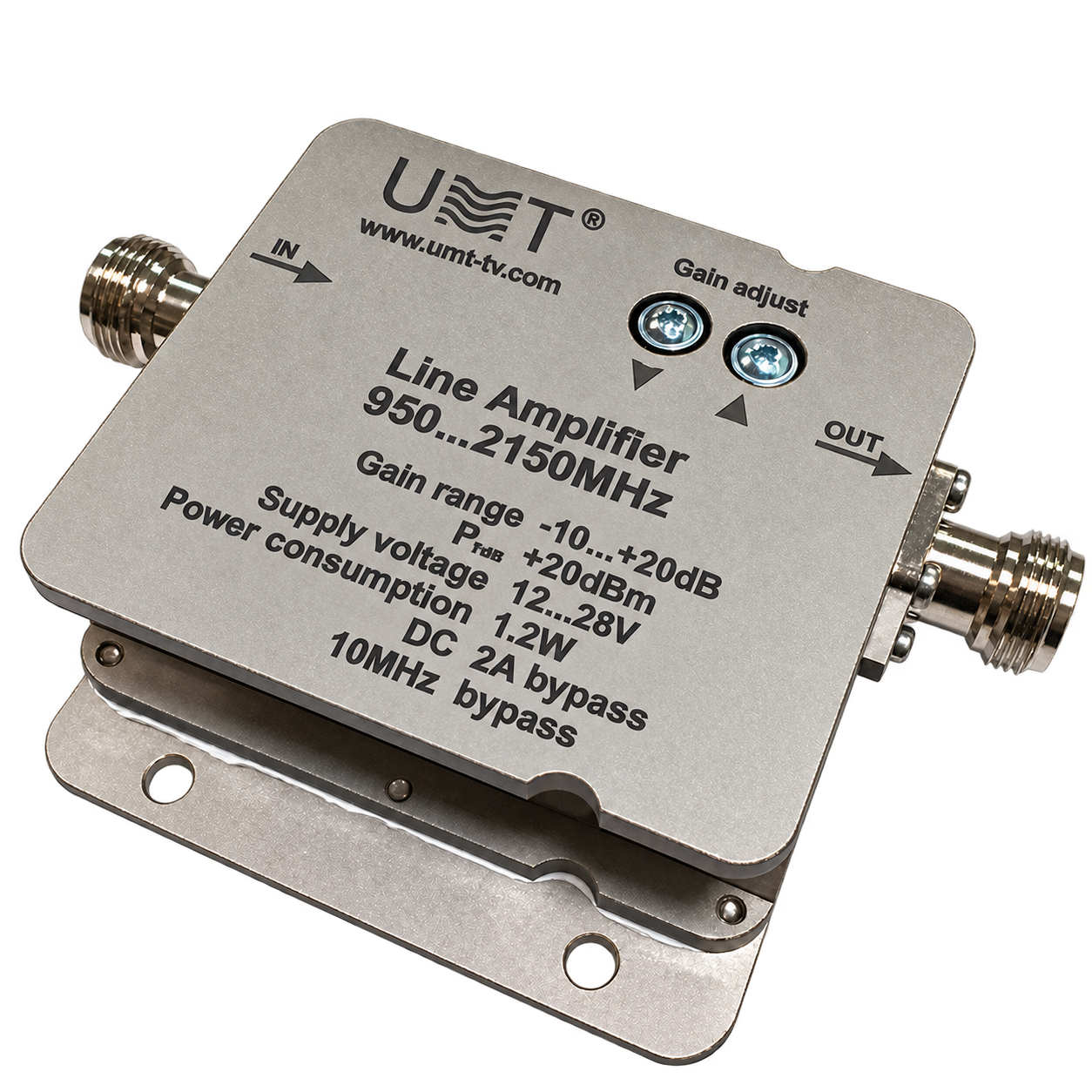

L’amplificateur en bande L est un amplificateur en ligne compact pour chaînes FI satellite. Il couvre toute la bande L 950-2150 MHz et offre un gain réglable de -10 à +20 dB avec un P1dB de sortie de +20 dBm, ce qui le rend adapté aussi bien au renforcement qu’à l’ajustement fin des niveaux.
Les longs câbles coaxiaux et les répartiteurs et coupleurs passifs réduisent le niveau des signaux en bande L avant les récepteurs, modems ou BUC. L’amplificateur compense ces pertes avec un réglage numérique du gain par pas de 1 dB, en conservant une planéité de ±1 dB sur toute la bande et de ±0.3 dB sur 40 MHz quel que soit le gain.

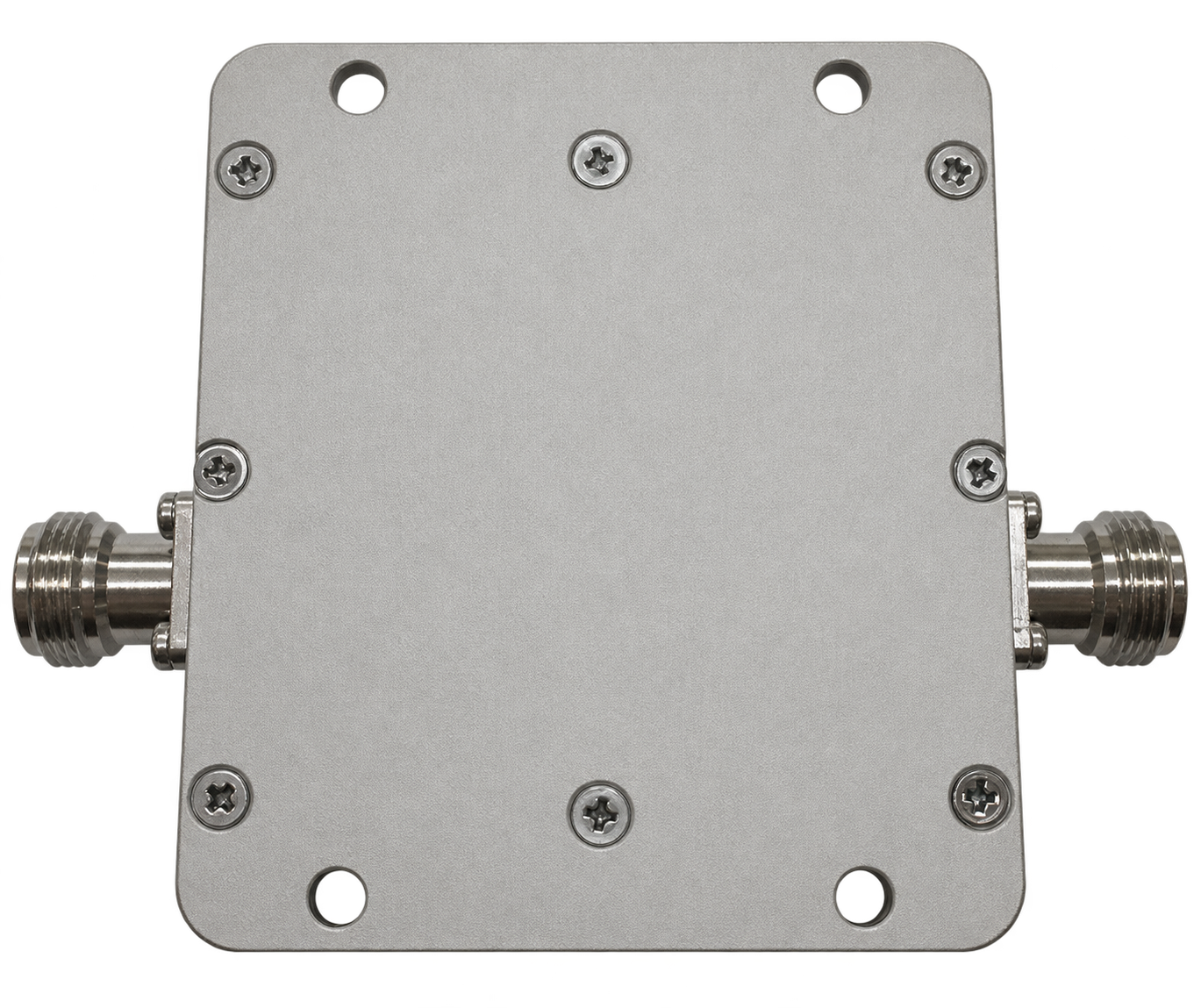

Grâce au passage DC jusqu’à 2 A et au passage 10 MHz, l’alimentation et la référence de fréquence continuent par la ligne coaxiale jusqu’aux équipements extérieurs. L’unité fonctionne sous +7.5…+34 V, ne consomme que 1.2 W et est logée dans un boîtier étanche de 116 x 28 x 89 mm pesant 350 g.
✅ Réglage numérique du gain par pas de 1 dB

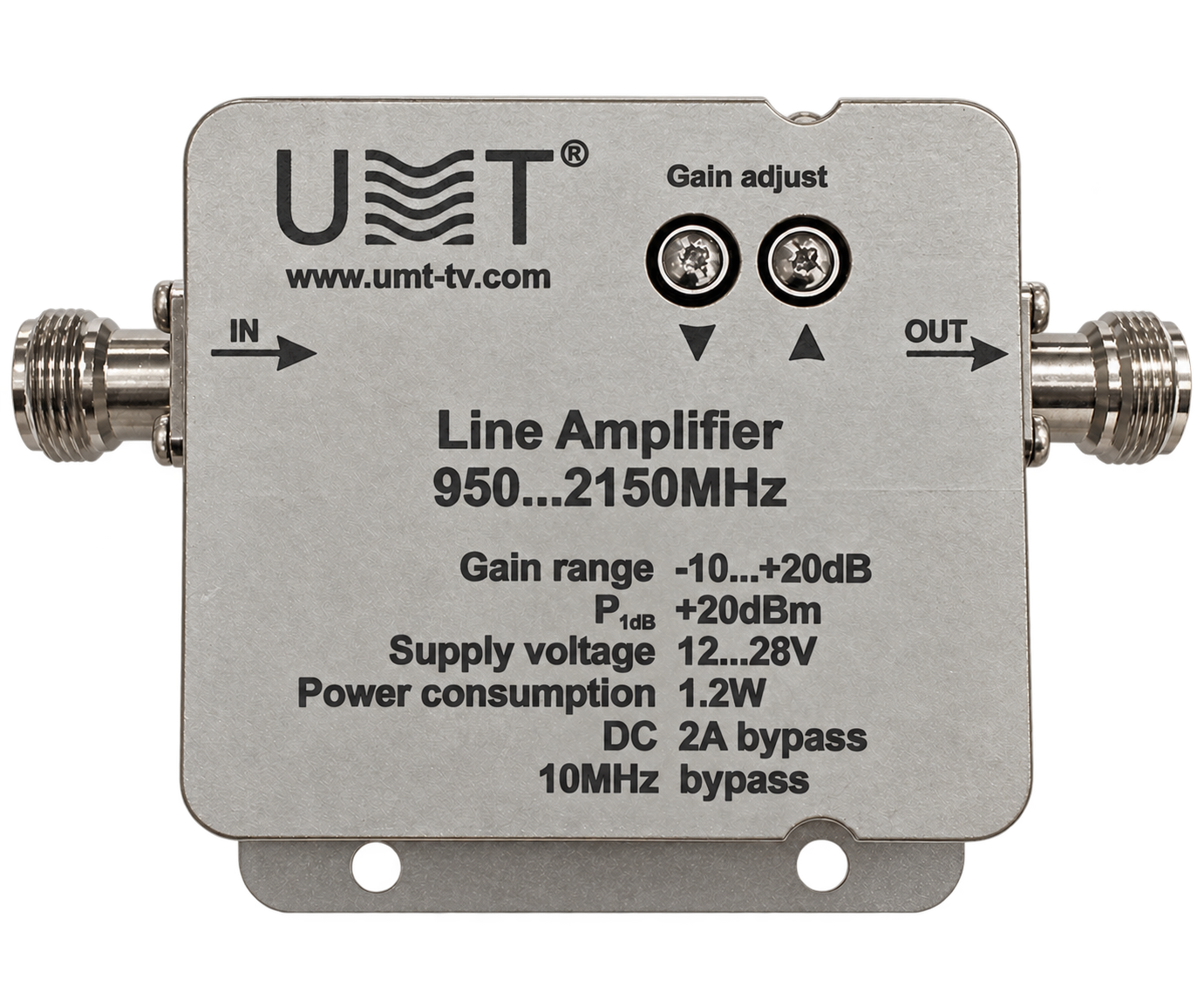

Le gain se règle de -10 à +20 dB à l’aide des boutons du boîtier, pour un alignement précis du niveau de chaque ligne en bande L sans atténuateur externe.
✅ Transparent pour le DC et le 10 MHz
Le courant continu jusqu’à 2 A et la référence 10 MHz traversent l’amplificateur : les BUC et LNB peuvent toujours être alimentés et synchronisés par le même câble coaxial.
✅ Réponse stable quel que soit le gain
Une linéarité de gain élevée est maintenue sur 950-2150 MHz pour chaque réglage, avec une planéité de ±1 dB sur toute la bande et de ±0.3 dB sur 40 MHz.
🛠️ Pour les longues liaisons en bande L, la distribution FI après répartiteurs passifs ou l’alignement des niveaux dans les baies de téléports et de têtes de réseau, l’amplificateur en bande L permet de rétablir simplement la marge du signal.
🛒 Pour les tarifs et la livraison de l’amplificateur en bande L, demandez un devis à notre équipe.
📌 Caractéristiques principales
-
Couverture complète de la bande L 950-2150 MHz
Amplifie toute la bande FI satellite utilisée par les LNB, BUC et modems.
-
Gain réglable de -10 à +20 dB
Une plage de réglage de 30 dB couvre à la fois l’atténuation et l’amplification du signal de ligne.
-
P1dB de sortie de +20 dBm
Un niveau de sortie élevé offre de la marge pour alimenter de longs câbles et plusieurs récepteurs.
Alimente les équipements distants par le câble coaxial sans ligne d’alimentation séparée.
-
Passage de la référence 10 MHz
Maintient la référence 10 MHz disponible pour les BUC et les LNB PLL en aval.
-
Faible consommation, boîtier étanche
Consommation de 1.2 W, alimentation +7.5…+34 V et boîtier étanche de 116 x 28 x 89 mm.
⚙️ Fonctions principales
-
Compensation des pertes de câble
Rétablit le niveau du signal perdu dans les longues liaisons coaxiales.
-
Renforcement après répartiteurs passifs
Augmente le niveau des signaux faibles en bande L après les répartiteurs et coupleurs.
Harmonise les niveaux entre équipements grâce au réglage numérique du gain par pas de 1 dB.
-
Passage du DC et de la référence
Transmet le courant continu jusqu’à 2 A et le 10 MHz vers les unités extérieures.
🧩 Applications
-
Distribution FI satellite
Réseaux de distribution en bande L dans les téléports et les têtes de réseau.
-
Longues liaisons vers l’antenne
Liaisons entre les équipements intérieurs et les LNB ou BUC extérieurs.
-
Installations multi-récepteurs
Systèmes où un LNB alimente plusieurs récepteurs via des répartiteurs passifs.
-
Bancs de surveillance et de test
Ajustement du niveau des signaux en bande L dans les chaînes de mesure et de surveillance.
