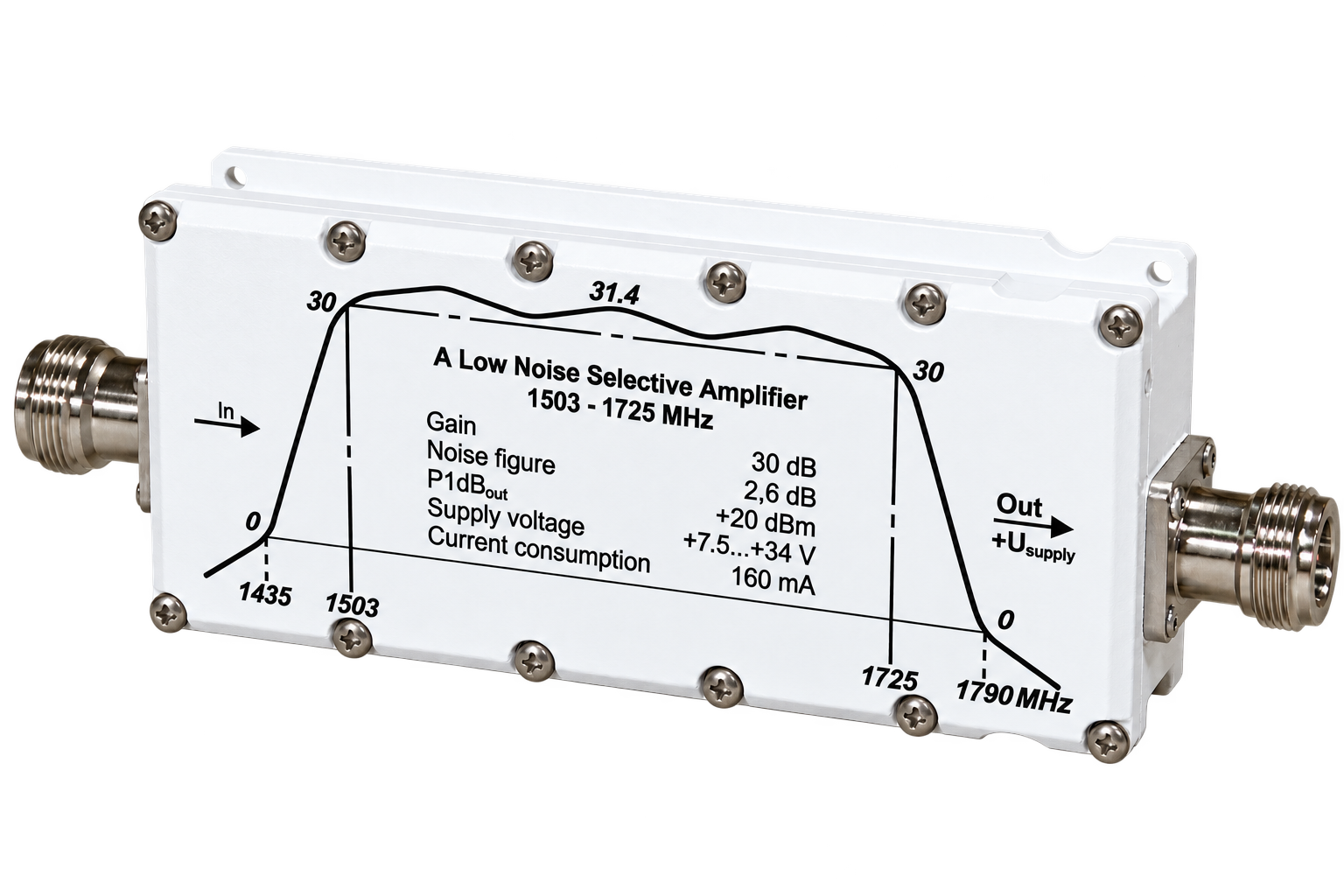

مضخّم LNA للنطاق L مع مرشح

مضخّم منخفض الضوضاء المفلتر للنطاق L مُصمم للتطبيقات التي تتطلب انتقائية محسّنة ونقاءً أفضل للإشارة. يعمل هذا المضخّم ضمن نطاق 1503–1725 MHz، ويحتوي على مرشح نطاق تمرير مدمج عند الدخل، يقوم بقمع التداخل خارج النطاق ويمنع الإشارات غير المرغوب فيها من الدخول إلى سلسلة التضخيم. ويؤدي هذا الترشيح الانتقائي في الواجهة الأمامية إلى تحسين كبير في نسبة الإشارة إلى الضوضاء (SNR)، مما يوفّر تضخيمًا نظيفًا ومستقرًا لتطبيقات SATCOM وGNSS والقياس عن بُعد ومستقبلات الملاحة الاحترافية.

مع كسب 30 dB، واستواء كسب ±1 dB، وعامل ضوضاء 2.6 dB، يحافظ مضخّم منخفض الضوضاء المفلتر للنطاق L على أداء مستقر ومتوقع عبر كامل نطاق L المفلتر. وهو يدعم معاوقة 50 Ohm، وتمرير تيار مستمر اختياري، وخطية عالية مع قدرة خرج +20 dBm عند P1dB. كما أن الغلاف مدمج ومحمي من الغبار والرطوبة، ومصمم لتحمل رطوبة بنسبة 100% دون تكاثف ومجال واسع من درجات الحرارة. وتسمح مرونة الجهد +7.5…+34 V واستهلاك الطاقة المنخفض 2 W بدمجه بسلاسة في أنظمة RF المتنوعة، بما في ذلك التركيبات المحمولة، والمدمجة، والبيئات القاسية.

✅ مرشح نطاق تمرير مدمج لتحسين رفض التداخل

يقوم المرشح المدمج في المضخّم بإزالة الإشارات غير المرغوب فيها خارج نطاق 1503–1725 MHz، مما يضمن شروط دخل نظيفة لمستقبلات الأقمار الصناعية والملاحة عالية الحساسية. ويعزز هذا الترشيح الانتقائي وضوح الإشارة بشكل عام ويمنع زيادة الحمل الناتجة عن الضوضاء المحيطة عريضة النطاق.

✅ ثبات عالٍ مع استواء كسب ±1 dB وتضخيم قوي 30 dB

تضمن البنية ضيقة النطاق خصائص سعة ثابتة، وهو أمر حيوي للأنظمة التي تتطلب تحكمًا دقيقًا في مستوى الإشارة. كما يعزز أداء الكسب المستقر جودة إزالة التضمين ويحسن حساسية المستقبل تحت ظروف الإشارة المتغيرة.

✅ مصمم للموثوقية في بيئات RF القاسية

يوفّر الغلاف المتين حماية للمضخّم من الغبار والرطوبة ودرجات الحرارة القصوى، مما يدعم تشغيلًا موثوقًا في البيئات الخارجية والصناعية. كما يتيح نطاق جهد التشغيل الواسع دمجه في الأنظمة المتنقلة والبعيدة ومحدودة الطاقة.

🛠️ مصمم لتعزيز إشارات النطاق L بشكل انتقائي ومنخفض الضوضاء يجمع هذا المضخّم بين الترشيح ضيق النطاق والتضخيم منخفض الضوضاء، مما يضمن تشغيلًا نظيفًا وخاليًا من التداخل لأنظمة GNSS وSATCOM وشبكات القياس عن بُعد. كما تسهم مرحلة الخرج الخطية المتينة ومطابقة المعاوقة المحسّنة في توفير واجهة RF أمامية مستقرة وعالية الأداء.

🛒 مثالي للملاحة الدقيقة، ومراقبة الأقمار الصناعية، ووصلات RF المحمية بفضل انتقائيته المحسّنة وثباته العالي، يعمل مضخّم منخفض الضوضاء المفلتر للنطاق L كمكوّن موثوق للأنظمة التي تتطلب تحكمًا صارمًا في التداخل، مثل الملاحة الجوية، ومكررات GNSS المتنقلة، ووصلات الاتصال الآمنة، ومنصات RF المخبرية.

📌 الميزات الرئيسية

• مضخّم مفلتر للنطاق L بتغطية 1503–1725 MHz مع مرشح نطاق تمرير مدمج

تقوم مرحلة الترشيح الانتقائي بقمع جميع أشكال التداخل خارج النطاق، بحيث يتم تمرير الطيف المستهدف فقط من النطاق L إلى مرحلة التضخيم. وهذا يحسن بشكل كبير المناعة ضد الضوضاء في سلاسل الملاحة والقياس عن بُعد وSATCOM.

• كسب 30 dB مع استواء ±1 dB لتحقيق دقة الإشارة ضيقة النطاق

تضمن استجابة الكسب المتسقة بدرجة عالية أقل تشويه ممكن في السعة عبر نطاق التشغيل. وهذا يساهم في إزالة تضمين مستقرة وتحسين الدقة العامة لاستقبال النطاق L.

• عامل ضوضاء منخفض 2.6 dB مع خرج خطي +20 dBm عند P1dB

يحافظ المضخّم على ضوضاء داخلية منخفضة مع دعم قدرة خرج قوية للأنظمة RF المتطلبة. كما تساعد الخطية العالية على منع الانضغاط تحت ظروف الدخل القوية.

• مطابقة معاوقة ممتازة: –19 dB فقد عائد عند الدخل، و–13 dB فقد عائد عند الخرج

تقلل المطابقة الدقيقة من الانعكاسات وتموّج السعة داخل النظام. وهذا يضمن أداءً مستقرًا للنظام وسلوكًا متوقعًا تحت ظروف الأحمال المختلفة.

• جهد دخل واسع +7.5…+34 V واستهلاك منخفض 2 W

يتوافق المضخّم مع الأنظمة المتنقلة، والمزوّدة بالبطاريات، والأنظمة الصناعية التي تتطلب ترتيبات تغذية مرنة. كما يدعم الاستهلاك المنخفض تشغيلًا ذاتيًا طويل الأمد.

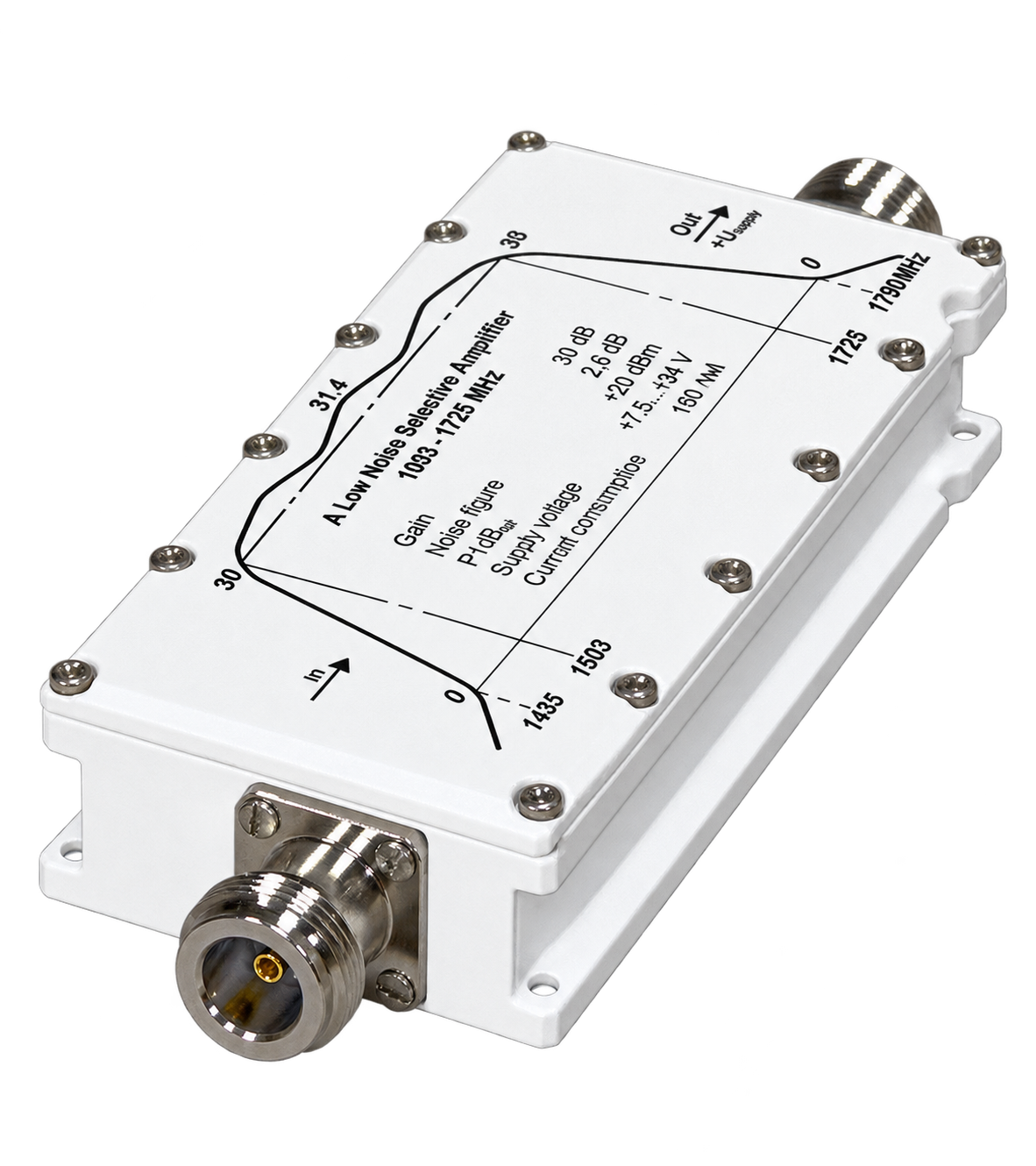

• هيكل متين مقاوم للرطوبة بأبعاد 145×50×25 mm ووزن 280 g

يسمح التصميم الميكانيكي المتين بالتركيب في البيئات الخارجية، والبحرية، والجوية، والصناعية. كما يتحمل رطوبة 100% دون تكاثف ودرجات حرارة قصوى.

⚙️ الوظائف الرئيسية

• تضخيم انتقائي للنطاق L مع قمع الضوضاء خارج النطاق

يقوم مرشح نطاق التمرير المدمج بحجب المكونات الطيفية غير المرغوب فيها قبل التضخيم، مما يحسن حساسية المستقبل ويحمي الواجهات الأمامية لـ RF من زيادة الحمل. وهذا يضمن معالجة نظيفة للإشارة حتى في المناطق ذات التداخل العالي.

• الحفاظ على كسب ضيق النطاق ومستقر للأنظمة RF الحساسة

مع استواء ±1 dB، يوفّر مضخّم منخفض الضوضاء المفلتر للنطاق L تضخيمًا ثابتًا مطلوبًا لأنظمة الملاحة، والقياس عن بُعد، وأنظمة الاتصالات المتزامنة. وهذا يقلل أخطاء إزالة التضمين ويحسن موثوقية وصلات RF الدقيقة.

• دعم الخطية العالية وأداء خرج نظيف

تضمن قدرة +20 dBm عند P1dB أن يحافظ المضخّم على سلوك خطي تحت مستويات دخل مختلفة. وهذا يمنع التشويه ويساعد على الحفاظ على دقة صيغ التضمين في النطاق L.

• أداء موثوق في الظروف الخارجية والصناعية القاسية

يسمح المجال الواسع لدرجات الحرارة وتحمل الرطوبة بالتشغيل المستمر في البيئات القاسية. وهذا يجعل المضخّم مناسبًا للتركيبات البعيدة، وأنظمة الطائرات بدون طيار، والملاحة البحرية، وبنية RF التحتية المعرضة للإجهادات المناخية.

🧩 التطبيقات

• أنظمة الملاحة GNSS وGPS وGLONASS وGalileo

يعزز مضخّم منخفض الضوضاء المفلتر للنطاق L دقة الملاحة من خلال إزالة الضوضاء خارج النطاق وتضخيم الترددات المطلوبة فقط ضمن النطاق L. كما يدعم ثباته العالي التتبع الدقيق حتى تحت ظروف الإشارات الضعيفة.

• مستقبلات الاتصالات عبر الأقمار الصناعية ووصلات RF المحمية في النطاق L

من خلال قمع التداخل المحيط وتوفير كسب مستقر، يُعد المضخّم مثاليًا لمراقبة SATCOM، ووصلات القياس عن بُعد الصاعدة، وتكييف الوصلات الهابطة في النطاق L. كما يحسن نسبة الإشارة إلى الضوضاء ويحمي المستقبلات الحساسة.

• أنظمة التموضع الجوية والبحرية والمتنقلة

يتيح هيكله المتين، وتحمله الممتد لدرجات الحرارة، ومقاومته للرطوبة، استخدامه في الطائرات، والسفن، والطائرات بدون طيار، ومحطات الملاحة المثبتة على المركبات. ويحافظ المضخّم على أداء عالٍ رغم التغيرات البيئية.

• معدات RF المخبرية، وأنظمة المعايرة والقياس

إن الاستجابة ضيقة النطاق والمستقرة، وخصائص السعة المتوقعة، تجعل المضخّم مثاليًا لمنصات الاختبار، والنماذج الأولية، وتجارب الترشيح، وإعدادات قياس RF. ويستفيد المهندسون من سلوكه الطيفي المضبوط وقابليته العالية للتكرار.
