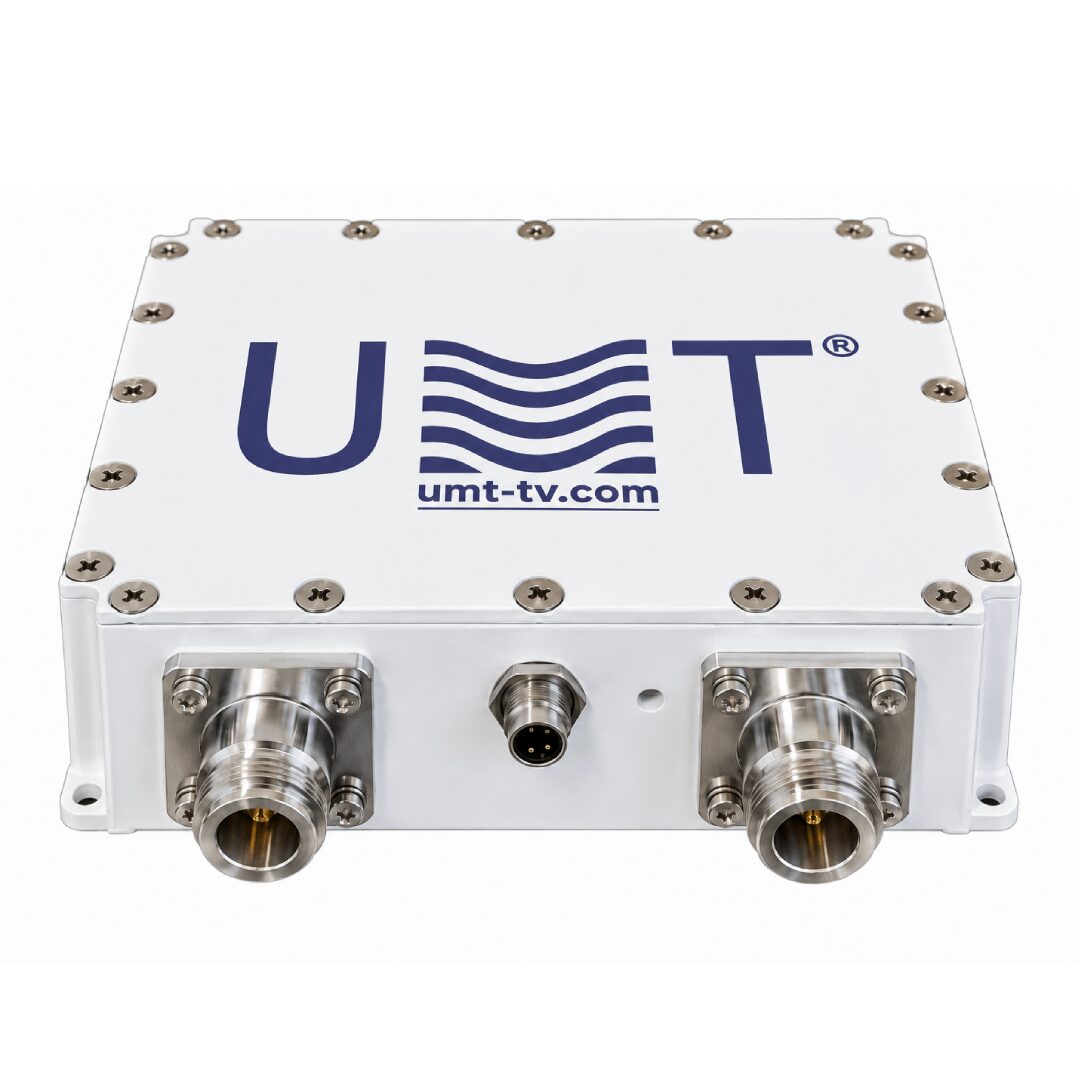

صُمّم محوّل رفع التردد في النطاق Ku المنخفض 12.75-13.25 GHz للوصلة الصاعدة 12.75-13.25 GHz المخصصة للخدمة الثابتة الساتلية ضمن خطة التذييل 30B من لوائح الراديو للاتحاد الدولي للاتصالات. ويحوّل إشارات التردد الوسيط 950-1450 MHz باستخدام مذبذب محلي 11.8 GHz مقفل على مرجع خارجي 10 MHz.
يُستخدم هذا النطاق المخطط من قِبل أنظمة ساتلية إقليمية ووطنية تعمل خارج وصلة النطاق Ku الصاعدة التقليدية 14.0-14.5 GHz. ويوفر المحوّل مستوى P1dB لا يقل عن 10 dBm وكسبًا 5-30 dB ضمن هيكل بدرجة حماية IP54 مخصص للاستخدام الداخلي بأبعاد 115x120x38 mm (بحد أقصى 0.95 kg)، ويعمل بتغذية 10-24 VDC باستهلاك أقل من 9 W.
يُعد محوّل رفع التردد في النطاق Ku المنخفض 12.75-13.25 GHz محوّلًا مدمجًا لرفع التردد / BUC للوصلة الصاعدة المخططة للخدمة الثابتة الساتلية في النطاق Ku. ينقل إشارات التردد الوسيط 950-1450 MHz إلى 12.75-13.25 GHz باستخدام مذبذب محلي 11.8 GHz مقفل على مرجع خارجي 10 MHz.
ينتمي النطاق 12.75-13.25 GHz إلى التخصيصات المخططة للخدمة الثابتة الساتلية وفق التذييل 30B للاتحاد الدولي للاتصالات، التي تضمن للدول الوصول إلى موارد المدار والطيف. وتحتاج المحطات الأرضية العاملة مع هذه الأنظمة الوطنية والإقليمية إلى محوّل مخصص لهذا الجزء بدلًا من وصلة النطاق Ku الصاعدة القياسية.
توفر الوحدة P1dB لا يقل عن 10 dBm وكسبًا 5-30 dB وتفاوتًا في الاستجابة الترددية لا يتجاوز ±1 dB على كامل النطاق و±0.4 dB ضمن 40 MHz، مع IMD3 بحد أقصى -30 dBc وإشارات طفيلية بحد أقصى -60 dBc عند P1dB وتسرب المذبذب المحلي -75 dBm. ويسهّل موصل الدخل من النوع N وموصل الخرج من النوع N أنثى الربط مع أجهزة المودم ومضخمات القدرة.
✅ مخصص للنطاق المخطط 12.75-13.25 GHz
صُمّم المحوّل للوصلة الصاعدة للخدمة الثابتة الساتلية في النطاق Ku المنخفض المحددة في خطة التذييل 30B للاتحاد الدولي للاتصالات.
✅ مذبذب محلي واحد 11.8 GHz
ينقل مذبذب محلي واحد 11800 MHz التردد الوسيط 950-1450 MHz مباشرةً إلى 12.75-13.25 GHz، مقفلًا على المرجع الخارجي 10 MHz.
✅ تصميم مدمج وموفر للطاقة
بأبعاد 115x120x38 mm ووزن أقصى 0.95 kg وتغذية 10-24 VDC واستهلاك أقل من 9 W، تتكامل الوحدة الداخلية بدرجة حماية IP54 بسهولة مع الخزائن القائمة.
🛠️ لخدمة الأنظمة الساتلية الوطنية أو محطات التيليبورت الإقليمية أو شبكات VSAT العاملة في النطاق Ku المخطط، يوفر محوّل رفع التردد في النطاق Ku المنخفض 12.75-13.25 GHz مرحلة تحويل صاعدة جاهزة للتكامل.
🛒 اطلب من مهندسي المبيعات لدينا الأسعار أو تفاصيل التكوين الخاصة بـمحوّل رفع التردد في النطاق Ku المنخفض 12.75-13.25 GHz.
📌 الميزات الرئيسية
-
خرج في النطاق المخطط 12.75-13.25 GHz
نطاق خرج مطابق لوصلة الخدمة الثابتة الساتلية الصاعدة في النطاق Ku المنخفض وفق التذييل 30B.
-
دخل تردد وسيط 950-1450 MHz
واجهة تردد وسيط قياسية في النطاق L للمعدِّلات الساتلية.
-
مذبذب محلي 11.8 GHz مع مرجع خارجي
مذبذب محلي 11800 MHz متزامن مع مرجع خارجي 10 MHz، وضجيج طور يصل إلى -105 dBc/Hz عند 1 MHz.
-
P1dB 10 dBm وكسب 5-30 dB
مستوى P1dB لا يقل عن 10 dBm مع كسب ثابت أو قابل للضبط ضمن 5-30 dB (الضبط اختياري).
IMD3 بحد أقصى -30 dBc لإشارتين بفاصل 5 MHz عند تراجع 6 dB عن P1dB.
مؤشر LED لحالة القفل على 10 MHz وحالة الإنذار.
⚙️ الوظائف الرئيسية
-
رفع التردد في النطاق المخطط
ينقل حوامل التردد الوسيط 950-1450 MHz إلى الوصلة الصاعدة 12.75-13.25 GHz.
يُقفل المذبذب المحلي 11.8 GHz على مرجع المحطة 10 MHz.
يحدد الكسب 5-30 dB مستوى تغذية مضخم القدرة في الوصلة الصاعدة.
مؤشر إنذار عبر LED، ويبلغ عزل RF عند الإنذار -80 dB كحد أدنى.
🧩 التطبيقات
المحطات الأرضية للأنظمة الوطنية التي تستخدم تخصيصات التذييل 30B.
-
محطات التيليبورت الإقليمية
محطات تيليبورت تخدم أقمارًا إقليمية في النطاق Ku المنخفض.
الوصلات الصاعدة للمحطات المركزية لشبكات VSAT العاملة في 12.75-13.25 GHz.
وصلات ساتلية حكومية في النطاق Ku المخطط.
-
أنظمة التتبع لدى مشغلي الأقمار الصناعية
تطبيقات التتبع لدى مشغلي الأقمار الصناعية التي تتطلب تحويلًا مستقرًا من التردد الوسيط إلى النطاق Ku.
💡 لماذا تشتري منا؟
- ضمان لمدة سنة ونصف
- دعم ما بعد البيع لمدة 7 سنوات
- فريق مهندسين للدعم عن بُعد
- برنامج خصومات للعملاء الدائمين 🎁
💬 تواصل معنا
للحصول على تفاصيل إضافية أو مساعدة بخصوص محوّل رفع التردد في النطاق Ku المنخفض 12.75-13.25 GHz، لا تتردد في التواصل مع فريقنا. نقدم استشارات احترافية ودعم ما بعد البيع للمساعدة في دمج المحوّل وتركيبه وإعداده ضمن نظام الاتصالات عبر الأقمار الصناعية الخاص بك.
