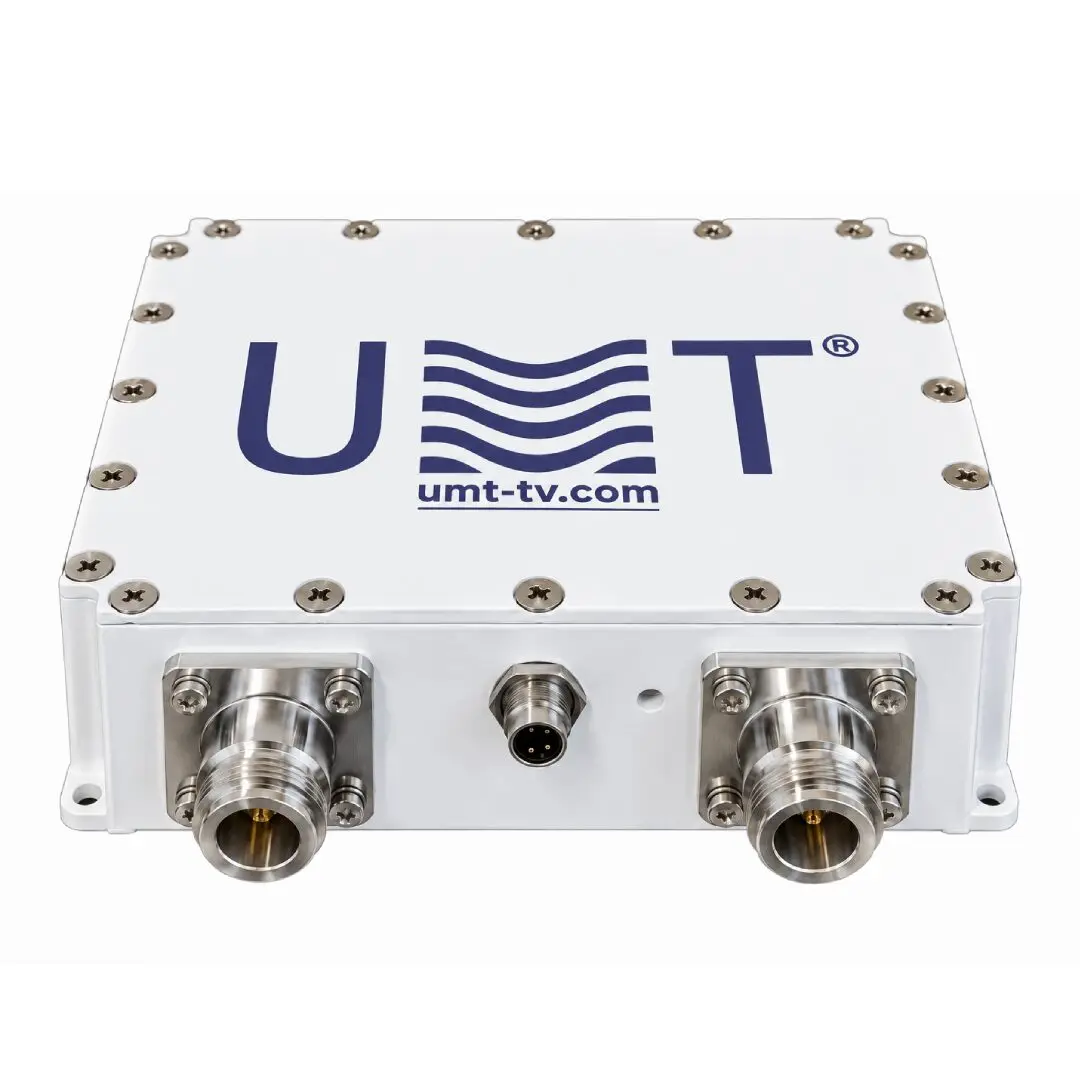

Le convertisseur de fréquence montant en bande Ku basse 12.75-13.25 GHz est dédié à la bande montante 12.75-13.25 GHz attribuée au service fixe par satellite dans le cadre du plan de l’Appendice 30B du Règlement des radiocommunications de l’UIT. Il convertit les signaux FI de 950-1450 MHz à l’aide d’un oscillateur local de 11.8 GHz verrouillé sur une référence externe de 10 MHz.
Cette bande planifiée est utilisée par des systèmes à satellites régionaux et nationaux qui fonctionnent en dehors de la bande Ku montante classique 14.0-14.5 GHz. Le convertisseur offre un P1dB minimal de 10 dBm et un gain de 5-30 dB dans un boîtier IP54 de 115x120x38 mm destiné à une installation en intérieur (0.95 kg max), alimenté en 10-24 VDC avec moins de 9 W.
Le convertisseur de fréquence montant en bande Ku basse 12.75-13.25 GHz est un convertisseur montant / BUC compact pour la liaison montante SFS planifiée en bande Ku. Il transpose les signaux FI de 950-1450 MHz vers 12.75-13.25 GHz grâce à un oscillateur local de 11.8 GHz verrouillé sur une référence externe de 10 MHz.
La bande 12.75-13.25 GHz fait partie des allotissements planifiés SFS de l’Appendice 30B de l’UIT, qui garantissent aux pays un accès aux ressources orbitales et spectrales. Les stations terriennes travaillant avec ces systèmes nationaux et régionaux ont besoin d’un convertisseur dédié à ce segment plutôt qu’à la bande Ku montante standard.
L’unité fournit un P1dB minimal de 10 dBm, un gain de 5-30 dB, une planéité de ±1 dB sur toute la bande et de ±0.4 dB sur 40 MHz, avec un IMD3 de -30 dBc max, des raies parasites de -60 dBc max @P1dB et une fuite OL de -75 dBm. L’entrée de type N et la sortie de type N femelle simplifient le raccordement aux modems et aux amplificateurs de puissance.
✅ Dédié à la bande planifiée 12.75-13.25 GHz
Le convertisseur est adapté à la liaison montante SFS en bande Ku basse définie dans le plan de l’Appendice 30B de l’UIT.
✅ OL unique de 11.8 GHz
Un oscillateur local unique de 11800 MHz transpose directement la FI 950-1450 MHz vers 12.75-13.25 GHz, verrouillé sur la référence externe de 10 MHz.
✅ Compact et économe en énergie
115x120x38 mm, 0.95 kg max, alimentation 10-24 VDC et consommation inférieure à 9 W : l’unité IP54 pour installation en intérieur s’intègre facilement dans les baies existantes.
🛠️ Pour les systèmes à satellites nationaux, les téléports régionaux ou les réseaux VSAT utilisant la bande Ku planifiée, le convertisseur de fréquence montant en bande Ku basse 12.75-13.25 GHz constitue un étage de conversion montante prêt à intégrer.
🛒 Demandez à nos ingénieurs commerciaux les tarifs ou les détails de configuration du convertisseur de fréquence montant en bande Ku basse 12.75-13.25 GHz.
📌 Caractéristiques principales
-
Sortie dans la bande planifiée 12.75-13.25 GHz
Plage de sortie adaptée à la liaison montante SFS en bande Ku basse de l’Appendice 30B.
Interface FI standard en bande L pour modulateurs satellite.
-
OL de 11.8 GHz avec référence externe
OL de 11800 MHz synchronisé sur une référence externe de 10 MHz ; bruit de phase jusqu’à -105 dBc/Hz @1 MHz.
-
P1dB de 10 dBm, gain de 5-30 dB
P1dB minimal de 10 dBm, gain fixe ou réglable dans la plage de 5-30 dB (réglage en option).
IMD3 de -30 dBc max pour deux signaux espacés de 5 MHz à 6 dB en dessous du P1dB.
Indication par LED du verrouillage 10 MHz et de l’état d’alarme.
⚙️ Fonctions principales
-
Conversion montante dans la bande planifiée
Transpose les porteuses FI de 950-1450 MHz vers la liaison montante 12.75-13.25 GHz.
-
Synchronisation de fréquence
Verrouille l’OL de 11.8 GHz sur la référence 10 MHz de la station.
-
Contrôle du niveau de sortie
Le gain de 5-30 dB fixe le niveau d’attaque de l’amplificateur de puissance montant.
-
Signalisation des défauts
Indication d’alarme par LED ; isolation RF en ALARME spécifiée à -80 dB min.
🧩 Applications
-
Systèmes à satellites nationaux
Stations terriennes de systèmes nationaux utilisant les allotissements de l’Appendice 30B.
Téléports desservant des satellites régionaux en bande Ku basse.
Liaisons montantes de hubs VSAT fonctionnant dans la bande 12.75-13.25 GHz.
-
Communications gouvernementales
Liaisons satellite gouvernementales dans la bande Ku planifiée.
-
Suivi des opérateurs satellites
Applications de suivi des opérateurs satellites nécessitant une conversion stable de la FI vers la bande Ku.
