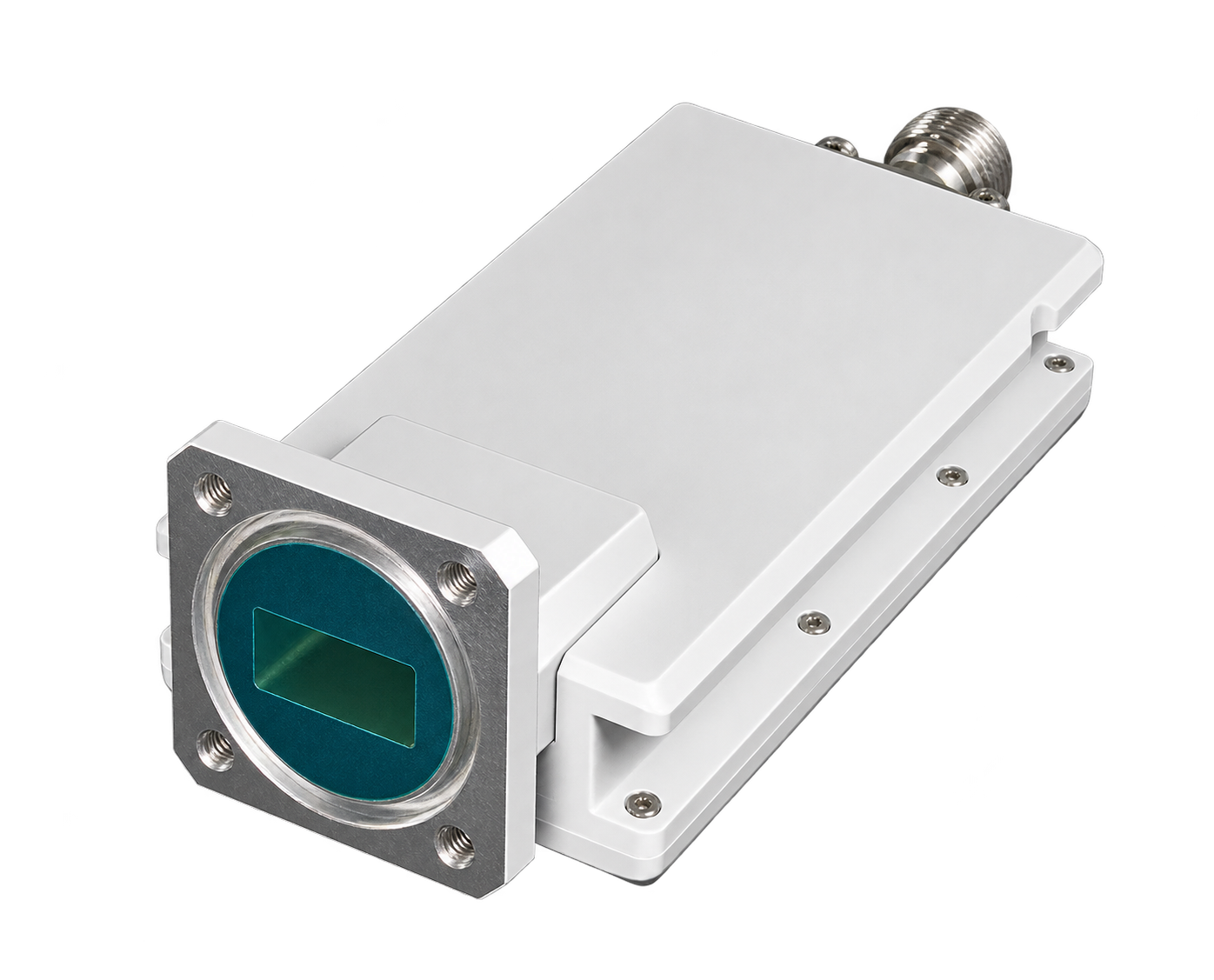

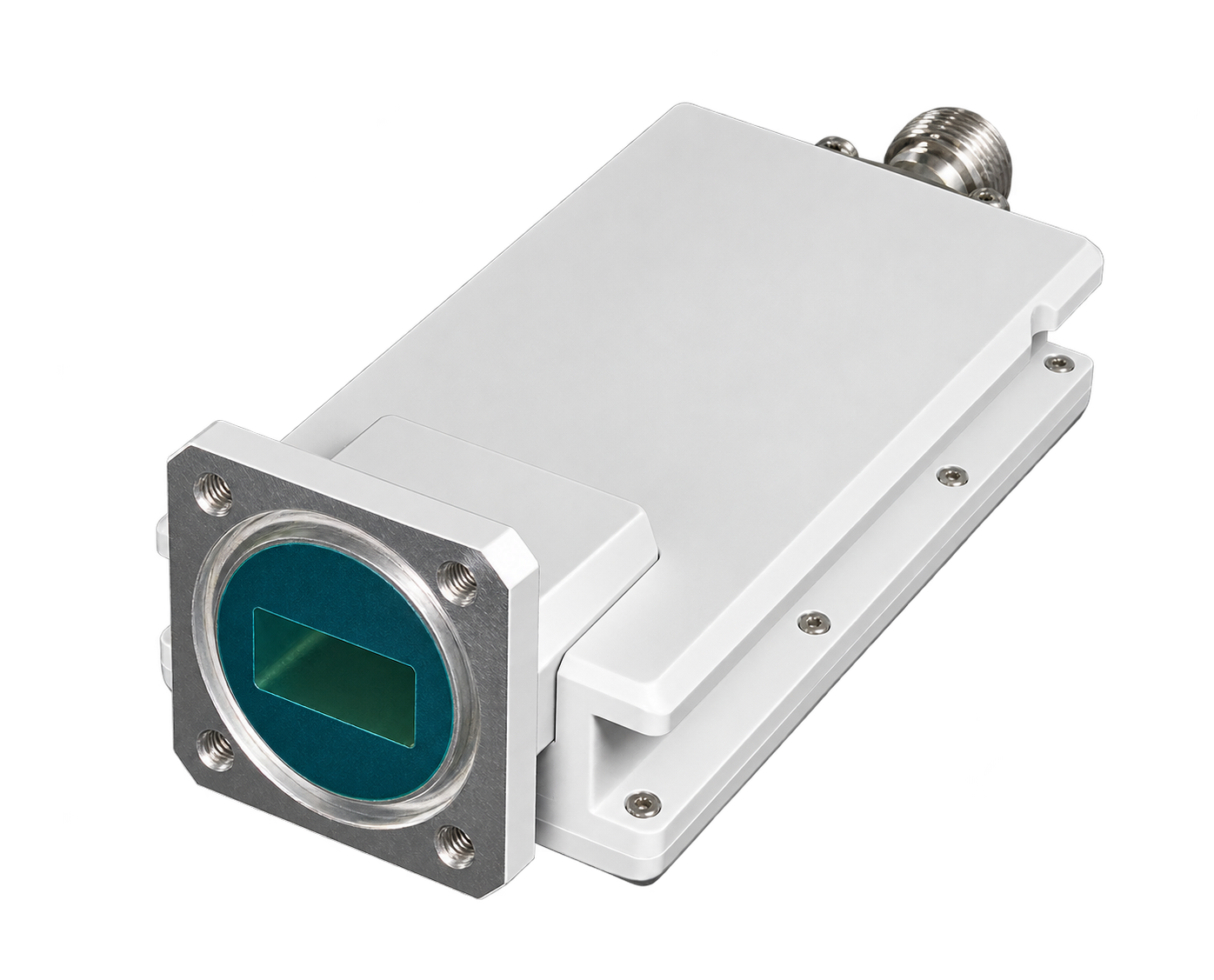

PLL LNB with AGC L.O. 10.0

إن Ku-band PLL LNB with AGC LO 10.0 هو Low Noise Block Downconverter احترافي مصمم من أجل استقبال أقمار صناعية مستقر و توزيع البث MVDS/MITRIS. يعمل ضمن نطاق دخل يبلغ 10.95-11.75 GHz ويقدم خرج IF قدره 950-1750 MHz، ويضمن هذا Ku-band AGC LNB أداءً قويًا في أنظمة DVB-S/S2 و DVB-C.

بفضل التحكم التلقائي في الكسب، يوفر هذا الـ LNB نطاق AGC بمقدار 25 dB و حتى نطاقًا ديناميكيًا للدخل يصل إلى 50 dB – وهو أداء لا يضاهى بين أجهزة Ku-band AGC LNB. كما يضمن مذبذب PLL استقرارًا في التردد بمقدار ±100 kHz وضوضاء طور منخفضة، مما يدعم تنسيقات التضمين المتقدمة. هذا الـ LNB مدمج وخفيف الوزن ومتين، وقد صُمم من أجل تطبيقات MVDS/MITRIS و CATV و الاتصالات والبث الاحترافي.

يوفر Ku-band AGC LNB LO 10.0 كسبًا ≥40 dB، و معامل ضوضاء ≤5 dB، و رفض صورة ≥60 dBc، مما يضمن استقبالًا نظيفًا للإشارة في البيئات الصعبة. ومع موجه الموجة WR75، و مدخل فلنجة PBR120، و مخارج F-type/N-type، فإنه يندمج بسلاسة في بنى البث والاتصالات التحتية.

✅ Ku-band PLL LNB عالي الأداء مع AGC للأنظمة الاحترافية

يوفر Ku-band AGC LNB LO 10.0 كسبًا ≥40 dB ومعامل ضوضاء ≤5 dB ورفض صورة ≥60 dBc، مما يضمن استقبالًا نظيفًا للإشارة في البيئات الصعبة. ومع موجه الموجة WR75 ومدخل فلنجة PBR120 ومخارج F-type/N-type، فإنه يندمج بسلاسة في بنى البث والاتصالات التحتية.

✅ مصمم للتركيب الخارجي

يضمن الهيكل المقاوم للماء تشغيلًا موثوقًا في المناخات القاسية والرطوبة العالية ودرجات الحرارة من -40 °C إلى +60 °C، مما يجعله مناسبًا للتركيبات البعيدة والمتحركة.

✅ توافق متعدد المعايير

يدعم Ku-band PLL LNB with AGC LO 10.0 استقبال DVB-S وDVB-S2 وDVB-C، مما يضمن مرونة عالية عبر شبكات البث والاتصالات الحديثة.

🛠️ سواء كنت بحاجة إلى Ku-band PLL LNB مع AGC 10.0 GHz، أو AGC LNB احترافي بنطاق 25 dB، أو Low Noise Block Downconverter خارجي متين مع فلنجة WR75 PBR120، فإن LNB PLL LO 10.0 with AGC مصمم لتحقيق الدقة والاستقرار والموثوقية طويلة الأمد.

🛒 إن Ku-band PLL LNB with AGC LO 10.0 متاح للطلب الآن – وجاهز لتطبيقات DVB-S/S2/C و MVDS و MITRIS.

📌 الميزات الرئيسية

• Ku-band PLL LNB مع AGC ونطاق ديناميكي واسع 50 dB

تم تصميم هذا Ku-band AGC LNB الاحترافي للحفاظ على استقرار الإشارة حتى في ظل تقلبات كبيرة في قدرة الإدخال. وبفضل نطاقه الديناميكي الواسع البالغ 50 dB – وهو الأكبر بين أجهزة AGC LNB – فإنه يضمن أداءً موثوقًا في أنظمة البث المعقدة MVDS وMITRIS والأنظمة متعددة الحاملات.

• التحكم التلقائي في الكسب بنطاق 25 dB

يقوم AGC المدمج بتنظيم قدرة الخرج تلقائيًا ضمن نطاق تحكم يبلغ 25 dB، مما يحافظ على ثبات إشارات الخرج رغم تغير ظروف الإدخال. وتمنع هذه الميزة التحميل الزائد على المعدات اللاحقة وتحسن الموثوقية في بنى إعادة البث والاتصالات التحتية.

• مذبذب PLL بتردد LO 10.0 GHz مع استقرار ±100 kHz

يوفر مذبذب PLL المدمج بتردد 10.0 GHz استقرارًا عاليًا في التردد وضوضاء طور منخفضة. وتضمن هذه الدقة تحويلًا هابطًا خاليًا من الأخطاء للإشارة، وهو أمر أساسي لتنسيقات تضمين DVB-S2 وDVB-C التي تتطلب تزامنًا ثابتًا للحامل.

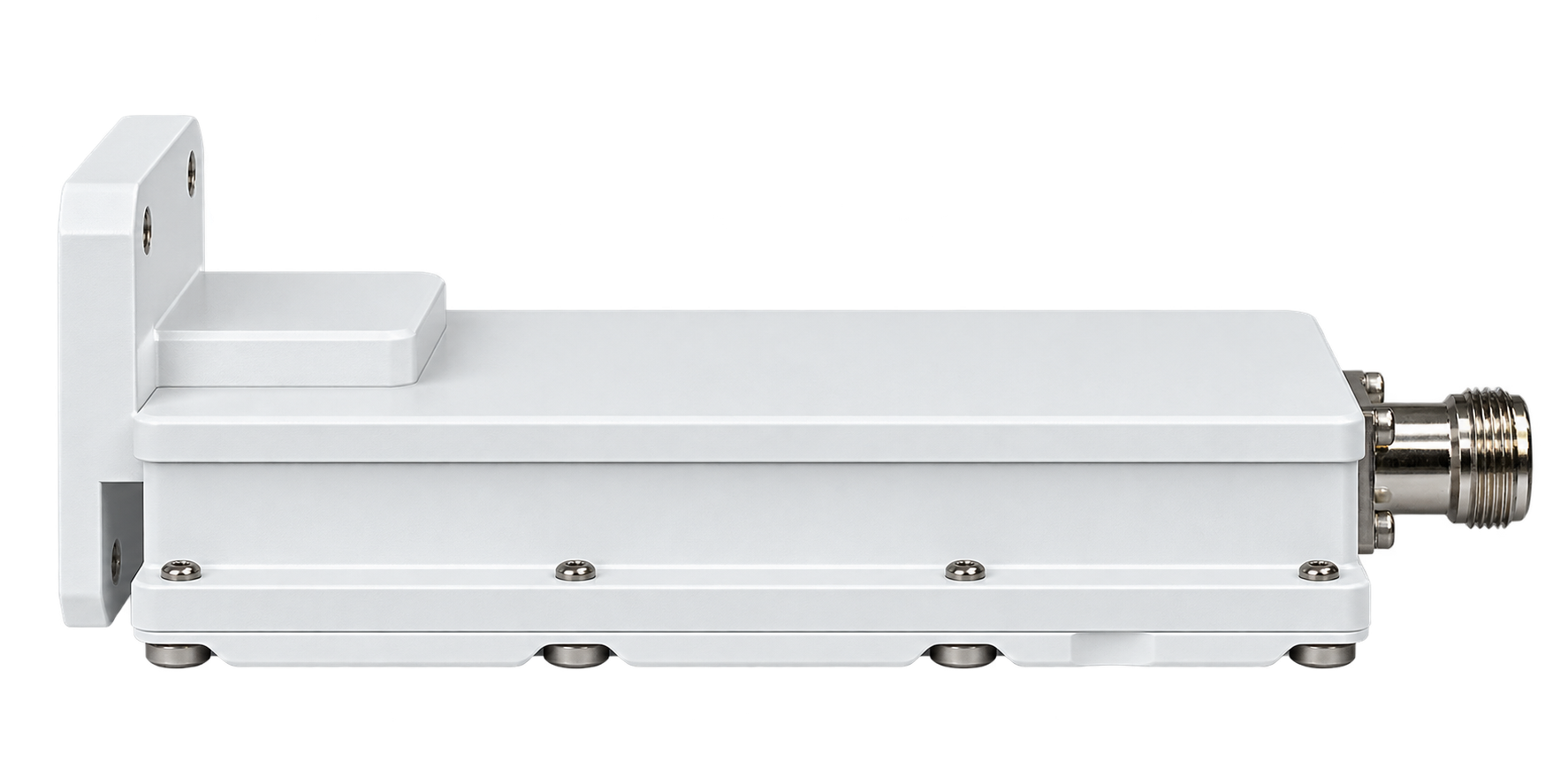

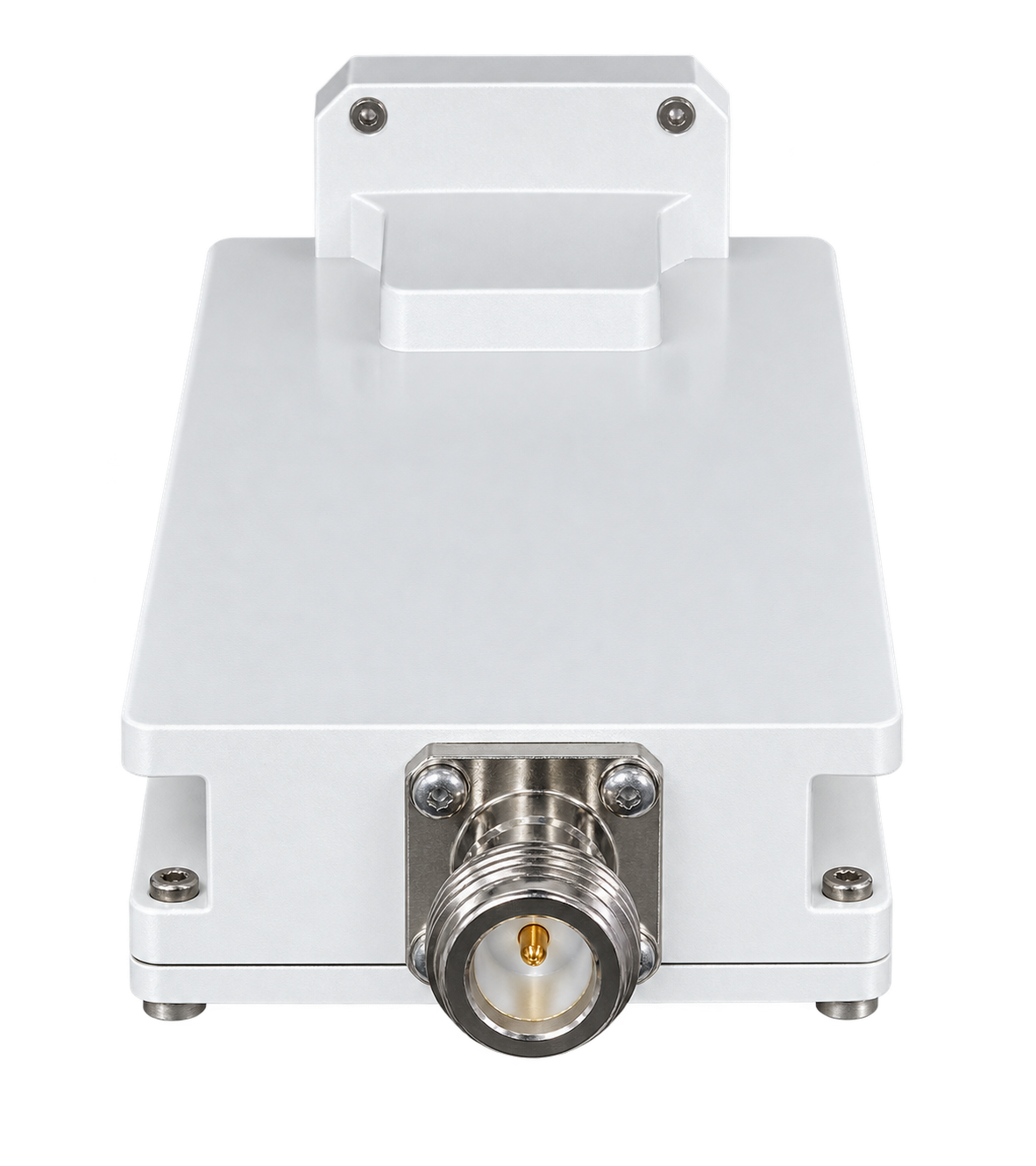

• نطاق تردد خرج 950-1750 MHz مع موصلات F-type/N-type

بفضل خيارات الخرج المرنة التي تدعم موصلات N-type بقدرة 50 Ohm وF-type بقدرة 75 Ohm، فإن هذا الـ LNB قابل للتكيف مع مجموعة واسعة من أنظمة البث الاحترافية. كما يضمن دمجًا سلسًا مع محطات CATV الرئيسية وأجهزة الاستقبال الفضائية وشبكات توزيع الاتصالات.

• موجه موجة WR75 مع مدخل فلنجة PBR120

بفضل تجهيزه بواجهة WR75 وفلنجة PBR120، يضمن الـ LNB توافقًا موثوقًا مع هوائيات الأقمار الصناعية الاحترافية. ويسهّل هذا التصميم القياسي في الصناعة عملية التركيب مع ضمان أداء RF قوي في سلاسل الرفع والهبوط.

• كسب ≥40 dB مع استجابة مسطحة وتموج ≤0.5 dB عبر 27 MHz

يوفر هذا الـ LNB تضخيمًا قويًا مع خطية ممتازة عبر النطاق. ومع تموج ≤0.5 dB واستواء ≤3 dB، فإنه يحافظ على خصائص إشارة نظيفة وخرج عالي الجودة لبيئات البث المتقدمة.

• Ku-band AGC LNB احترافي بمعامل ضوضاء ≤5 dB

يعمل معامل الضوضاء البالغ ≤5 dB على تحسين نسبة الحامل إلى الضوضاء، مما يتيح جودة استقبال فائقة في تطبيقات البث والاتصالات الصعبة. وهذا يضمن معالجة فعالة حتى للإشارات الضعيفة دون المساس بموثوقية النقل.

• تصميم خفيف الوزن 0.25 kg وجاهز للاستخدام الخارجي

تم وضع هذا AGC LNB داخل هيكل مقاوم للماء ومصمم لتحمل الظروف المناخية القاسية. كما أن حجمه المدمج ووزنه المنخفض يجعلان منه خيارًا مناسبًا لأنظمة الأسطح والتركيبات البعيدة ووحدات البث المتحركة حيث تكون الموثوقية وقابلية النقل أمرين أساسيين.

⚙️ الوظائف الرئيسية

• التحويل الهابط من Ku-band (10.95-11.75 GHz) إلى 950-1750 MHz IF

يحول إشارات RF من نطاق Ku-band إلى ترددات وسيطة ضمن نطاق L-band، مما يتيح دمجًا سلسًا مع مستقبلات DVB-S/S2 والبنى التحتية لـ CATV. ويضمن هذا التحويل الدقيق للتردد التوافق مع معايير البث الرقمي الحديثة.

• التحكم التلقائي في الخرج المعتمد على AGC

يعمل التحكم التلقائي في الكسب على تنظيم مستويات الخرج بشكل نشط والحفاظ على ثباتها بغض النظر عن تغير ظروف الإدخال. وتحمي هذه الوظيفة معدات المحطات الرئيسية والاتصالات وتقلل التشويه وتضمن جودة بث ثابتة.

• تشغيل مستقر مع PLL LO 10.0 GHz وضوضاء طور منخفضة

يضمن مذبذب PLL استقرارًا ممتازًا على المدى الطويل مع حد أدنى من ضوضاء الطور (−77 dBc/Hz @1 kHz، −97 dBc/Hz @100 kHz). ويُعد هذا الأداء ضروريًا للتشغيل الخالي من الأخطاء مع مخططات التضمين المتقدمة مثل QPSK و16APSK و32APSK و256QAM.

• تضخيم وترشيح مدمجان مع انبعاثات طفيلية منخفضة

يتميز هذا الـ LNB بترشيح دقيق وتضخيم عالي الخطية، مما يوفر إشارة نظيفة مع خرج طفيلي منخفض. وهذا يضمن جودة إشارة فائقة في البيئات الكثيفة متعددة الحاملات.

• توافق سلس مع معايير DVB-S وDVB-S2 وDVB-C

صُمم هذا AGC LNB للبنى التحتية للبث الرقمي، ويندمج بسلاسة في شبكات إعادة البث وشبكات CATV الاحترافية. كما يضمن تشغيلًا موثوقًا مع عدة حوامل وتنسيقات تضمين مختلفة.

• Ku-band AGC LNB متين مع تغذية 15-30 V DC

يعمل هذا الجهاز ضمن نطاق واسع من دخل التيار المستمر مع استهلاك طاقة ≤5 W، وقد تم تحسينه للاستخدام طويل الأمد. وهو مناسب للتشغيل المستمر على مدار 24/7 في البيئات الخارجية، حتى في ظل التقلبات الشديدة في درجات الحرارة.

🧩 التطبيقات

• Ku-band PLL AGC LNB احترافي لبث DVB-S/S2

يوفر استقبالًا فضائيًا عالي الاستقرار مع تنظيم تلقائي للكسب. وهو ضروري للمذيعين الذين يحتاجون إلى أداء ثابت وجودة إشارة دقيقة.

• شبكات توزيع MVDS وMITRIS باستخدام Ku-band AGC LNB 10.0

يوفر دعمًا موثوقًا متعدد الحاملات لشبكات إعادة البث وإعادة الإرسال. كما أن نطاقه الديناميكي الواسع يضمن تشغيلًا مستقرًا حتى في الظروف الصعبة.

• دمج محطات CATV الرئيسية باستخدام Ku-band AGC LNB

يوفر خرج IF ثابتًا ونظيفًا لتوزيع تلفزيون الكابل الاحترافي. وقد صُمم للتعامل مع تقلبات مستويات الإدخال دون التأثير سلبًا على أداء المعدات اللاحقة.

• روابط الاتصالات الفضائية الهابطة وإعادة البث

يضمن موثوقية عالية على المسافات الطويلة بفضل رفض الصورة العالي (≥60 dBc) والضوضاء المنخفضة. وهو مثالي لمشغلي الاتصالات ومحطات إعادة البث التي تتطلب الدقة ونقاء الإشارة.

• Ku-band PLL LNB جاهز للاستخدام الخارجي مع AGC

صُمم هذا الجهاز لتحمل الطقس القاسي والرطوبة العالية وعمليات النشر البعيدة. ويحمي الهيكل المتين من الإجهادات البيئية، مما يضمن عمر خدمة طويلًا في التركيبات الحرجة.

• مصنعو OEM ومتكاملو الأنظمة

إن الحجم المدمج والمخارج القابلة للتهيئة والاستقرار الاحترافي تجعل هذا الـ LNB مثاليًا للدمج في الخزائن المعيارية وأنظمة OEM ومشاريع الاتصالات الفضائية المخصصة.
