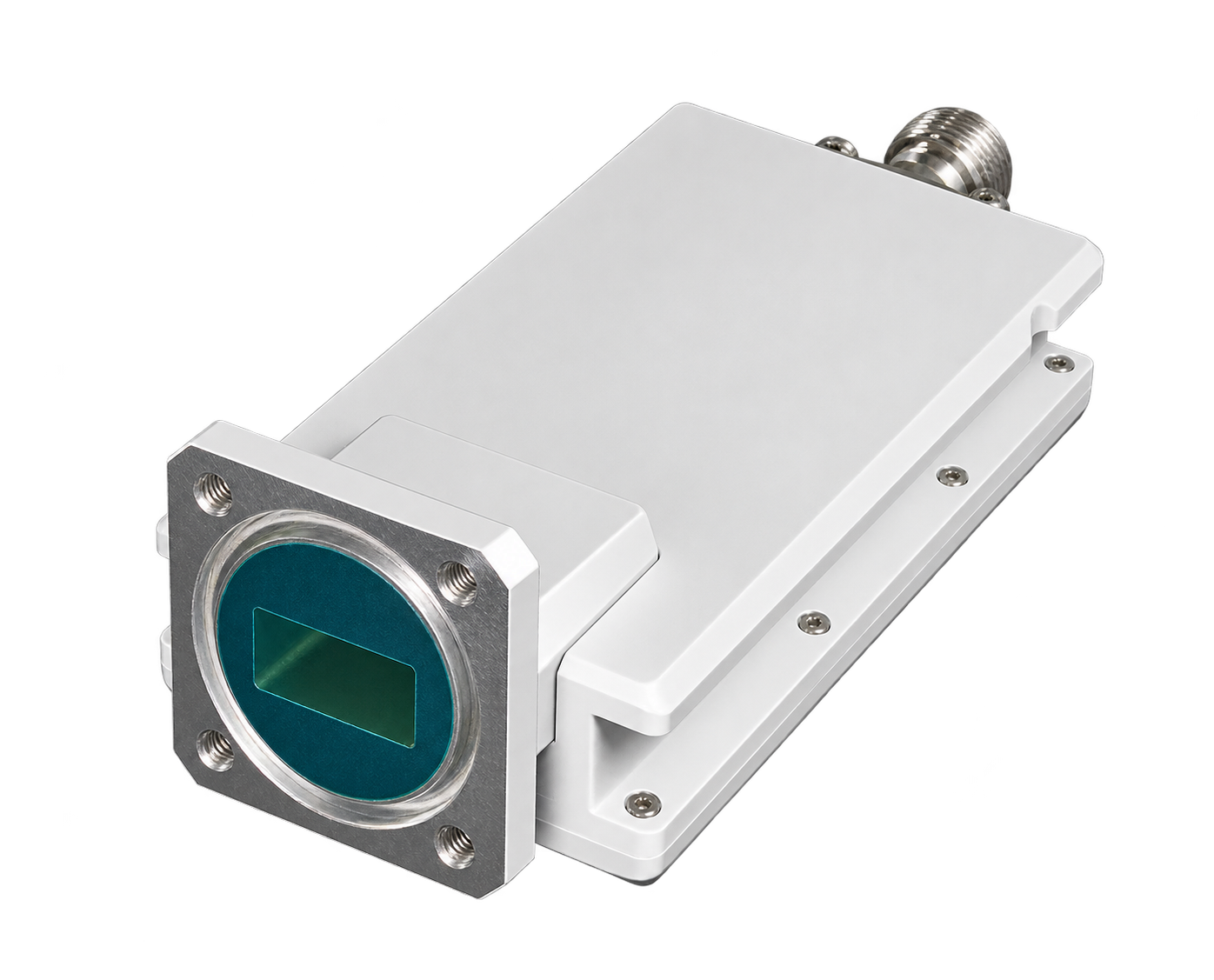

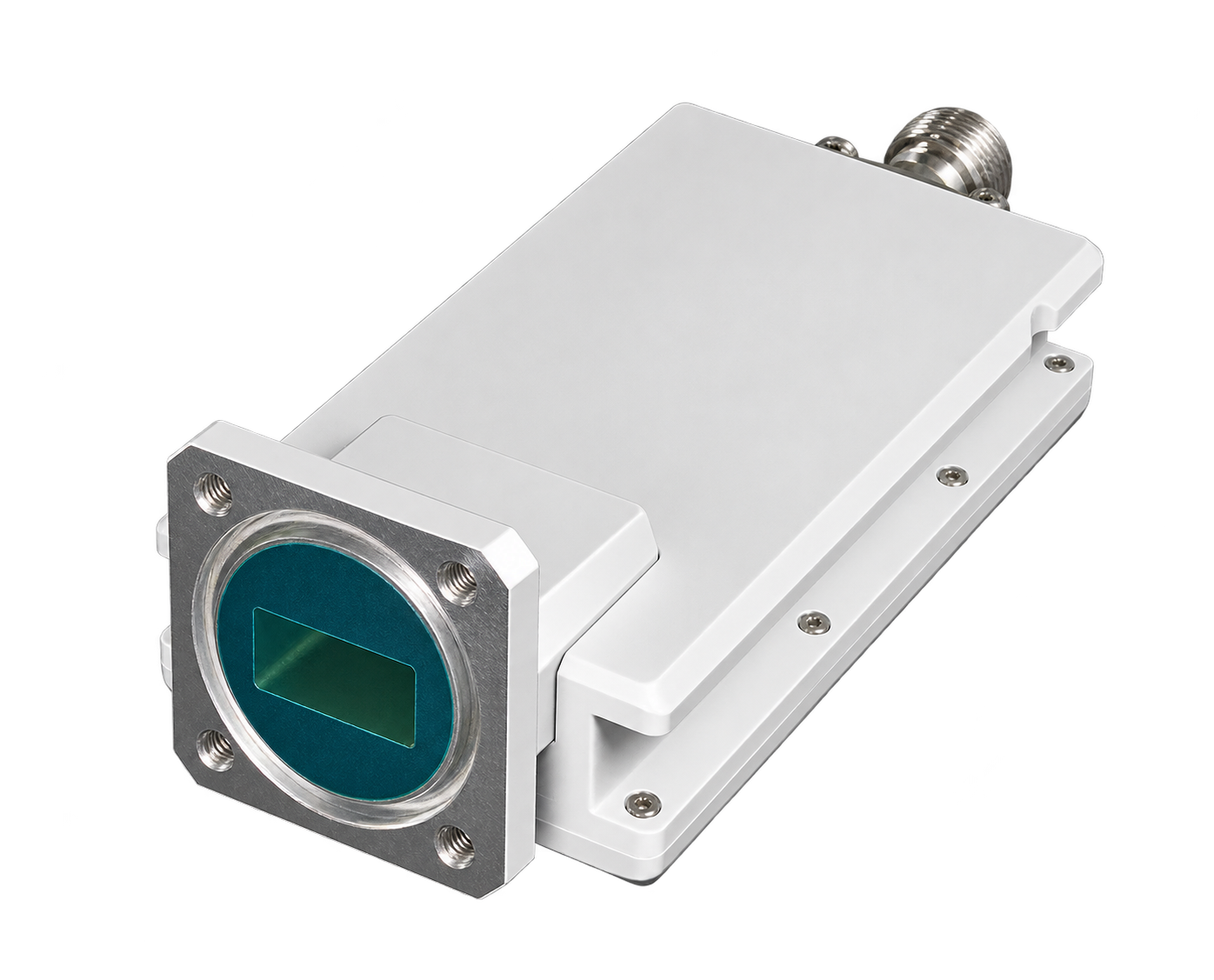

PLL LNB with AGC L.O. 10.0

Le LNB Ku-band PLL avec AGC OL 10,0 est un convertisseur abaisseur de bloc à faible bruit professionnel conçu pour une réception satellite stable et la distribution broadcast MVDS/MITRIS. Fonctionnant avec une plage d’entrée de 10,95-11,75 GHz et fournissant une sortie FI de 950-1750 MHz, ce LNB Ku-band avec AGC garantit des performances robustes dans les systèmes DVB-S/S2 et DVB-C.

Grâce au contrôle automatique de gain, le LNB offre une plage AGC de 25 dB et jusqu’à 50 dB de plage dynamique d’entrée — inégalée parmi les LNB Ku-band avec AGC. Son oscillateur PLL garantit une stabilité en fréquence de ±100 kHz et un faible bruit de phase, prenant en charge les formats de modulation avancés. Compact, léger et robuste, ce LNB est conçu pour les applications MVDS/MITRIS, CATV, télécom et de diffusion professionnelle.

Le LNB Ku-band avec AGC OL 10,0 fournit un gain ≥40 dB, un facteur de bruit ≤5 dB et un rejet d’image ≥60 dBc, garantissant une réception propre du signal dans des environnements exigeants. Avec son guide d’ondes WR75, son entrée à bride PBR120 et ses sorties F-type/N-type, il s’intègre parfaitement dans les infrastructures de diffusion et de télécommunication.

✅ LNB Ku-band PLL avec AGC haute performance pour systèmes professionnels

Le LNB Ku-band avec AGC OL 10,0 fournit un gain ≥40 dB, un facteur de bruit ≤5 dB et un rejet d’image ≥60 dBc, garantissant une réception propre du signal dans des environnements exigeants. Avec son guide d’ondes WR75, son entrée à bride PBR120 et ses sorties F-type/N-type, il s’intègre parfaitement dans les infrastructures de diffusion et de télécommunication.

✅ Conçu pour un déploiement en extérieur

Le boîtier étanche garantit un fonctionnement fiable dans des climats extrêmes, avec une forte humidité et des températures de -40 °C à +60 °C, ce qui le rend adapté aux installations éloignées et mobiles.

✅ Compatibilité multi-standards

Le LNB Ku-band PLL avec AGC OL 10,0 prend en charge la réception DVB-S, DVB-S2 et DVB-C, assurant une grande flexibilité dans les réseaux modernes de diffusion et de télécommunication.

🛠️ Que vous ayez besoin d’un LNB Ku-band PLL avec AGC 10,0 GHz, d’un LNB professionnel avec AGC et plage de 25 dB, ou d’un convertisseur abaisseur de bloc à faible bruit robuste pour l’extérieur avec bride WR75 PBR120, le LNB PLL OL 10,0 avec AGC est conçu pour la précision, la stabilité et une fiabilité à long terme.

🛒 Le LNB Ku-band PLL avec AGC OL 10,0 est disponible à commander dès maintenant — prêt pour les applications DVB-S/S2/C, MVDS et MITRIS.

📌 Caractéristiques principales

• LNB Ku-band PLL avec AGC et large plage dynamique de 50 dB

Ce LNB Ku-band professionnel avec AGC est conçu pour maintenir la stabilité du signal même en cas de fortes fluctuations de la puissance d’entrée. Avec sa large plage dynamique de 50 dB — la plus grande disponible parmi les LNB avec AGC — il garantit des performances fiables dans les systèmes complexes MVDS, MITRIS et de diffusion multiporteuse.

• Contrôle automatique de gain avec plage de 25 dB

L’AGC intégré régule automatiquement la puissance de sortie dans une plage de contrôle de 25 dB, en maintenant des signaux de sortie constants malgré des conditions d’entrée variables. Cette fonction évite la surcharge des équipements en aval et améliore la fiabilité dans les infrastructures de rediffusion et de télécommunication.

• Oscillateur PLL OL 10,0 GHz avec stabilité de ±100 kHz

L’oscillateur PLL intégré de 10,0 GHz assure une grande stabilité en fréquence et un faible bruit de phase. Cette précision garantit une conversion descendante sans erreur du signal, ce qui est essentiel pour les formats de modulation DVB-S2 et DVB-C nécessitant une synchronisation stable de la porteuse.

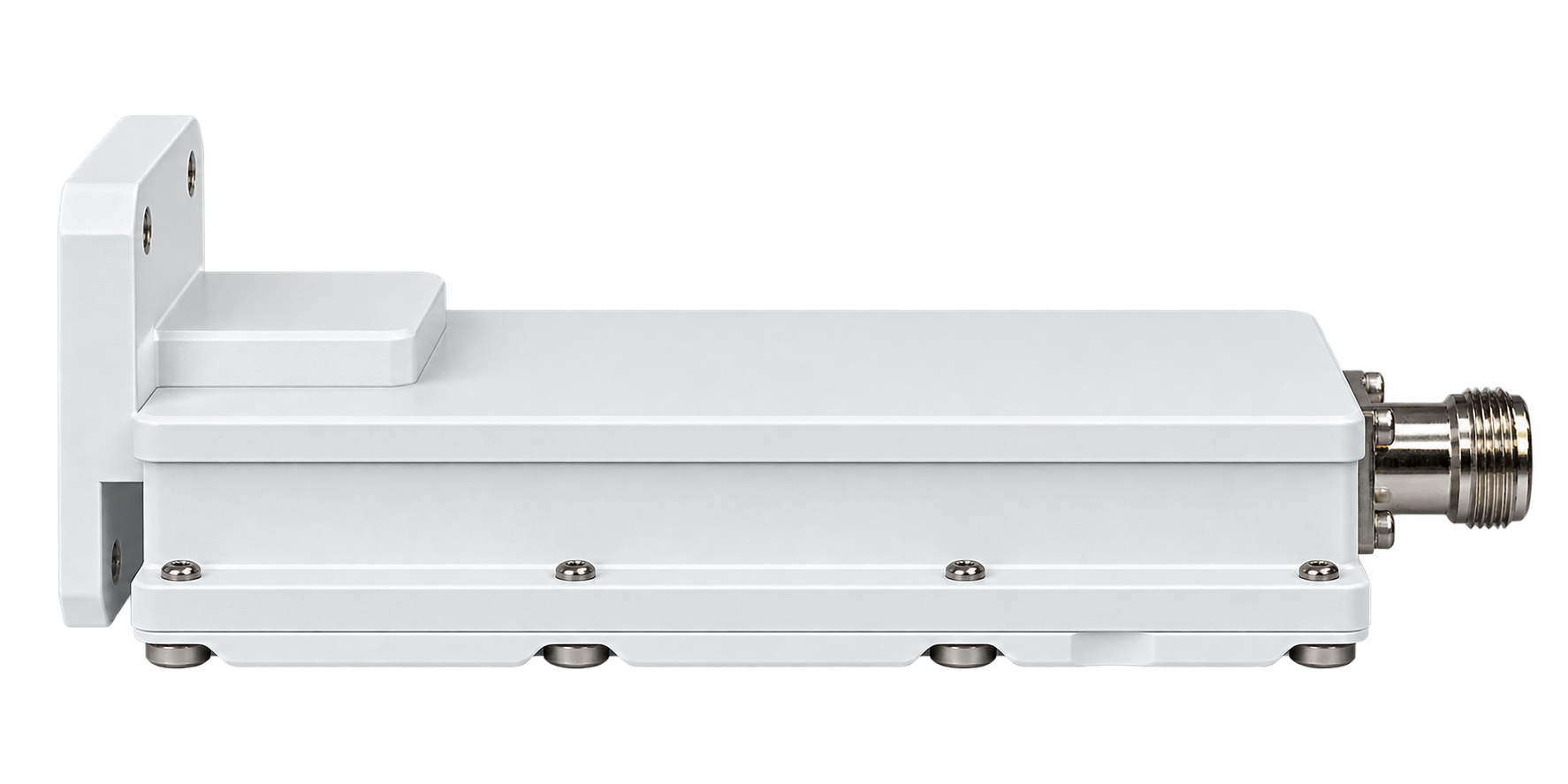

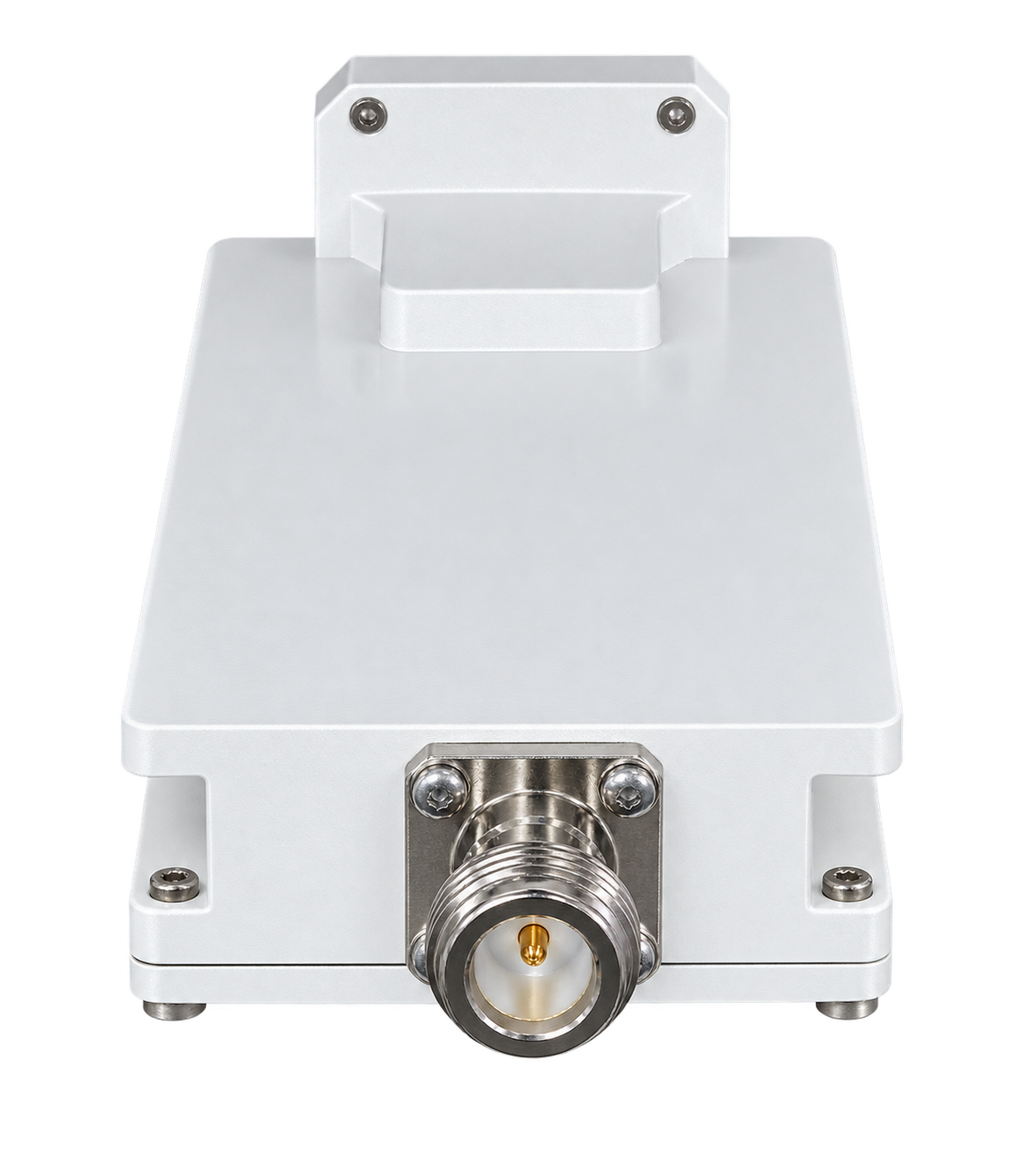

• Plage de fréquence de sortie 950-1750 MHz avec connecteurs F-type/N-type

Grâce à des options de sortie flexibles prenant en charge les connecteurs N-type 50 Ohms et F-type 75 Ohms, ce LNB s’adapte à un large éventail de systèmes professionnels de diffusion. Il assure une intégration fluide avec les headends CATV, les récepteurs satellite et les réseaux de distribution télécom.

• Guide d’ondes WR75 avec entrée à bride PBR120

Équipé d’une interface WR75 et d’une bride PBR120, ce LNB garantit une compatibilité fiable avec les antennes satellite professionnelles. Cette conception standardisée dans l’industrie simplifie l’installation tout en assurant de solides performances RF dans les chaînes montantes et descendantes.

• Gain ≥40 dB avec réponse plate et ondulation ≤0,5 dB sur 27 MHz

Le LNB fournit une amplification puissante avec une excellente linéarité sur toute la bande. Avec une ondulation ≤0,5 dB et une planéité ≤3 dB, il conserve des caractéristiques de signal propres et une sortie de haute qualité pour les environnements broadcast avancés.

• LNB Ku-band professionnel avec AGC et facteur de bruit ≤5 dB

Un facteur de bruit ≤5 dB améliore le rapport porteuse/bruit, permettant une qualité de réception supérieure dans les applications exigeantes de diffusion et de télécommunication. Cela garantit que même les signaux faibles sont traités efficacement, sans compromettre la fiabilité de la transmission.

• Conception légère de 0,25 kg prête pour l’extérieur

Placé dans un boîtier étanche, ce LNB avec AGC est conçu pour résister aux climats difficiles. Sa taille compacte et son faible poids le rendent idéal pour les systèmes sur toiture, les installations éloignées et les unités mobiles de diffusion, où la fiabilité et la portabilité sont essentielles.

⚙️ Fonctions principales

• Conversion descendante de la bande Ku (10,95-11,75 GHz) vers une FI de 950-1750 MHz

Convertit les signaux RF de la bande Ku en fréquences intermédiaires de la bande L, permettant une intégration fluide avec les récepteurs DVB-S/S2 et les infrastructures CATV. Cette conversion précise assure la compatibilité avec les standards modernes de diffusion numérique.

• Contrôle automatique de sortie basé sur l’AGC

Le contrôle automatique de gain régule activement les niveaux de sortie, les maintenant stables quelles que soient les variations des conditions d’entrée. Cette fonction protège les équipements de headend et de télécommunication, réduit la distorsion et garantit une qualité de diffusion constante.

• Fonctionnement stable avec OL PLL 10,0 GHz et faible bruit de phase

L’oscillateur PLL assure une excellente stabilité à long terme avec un bruit de phase minimal (−77 dBc/Hz à 1 kHz, −97 dBc/Hz à 100 kHz). De telles performances sont essentielles pour un fonctionnement sans erreur avec des schémas de modulation avancés comme QPSK, 16APSK, 32APSK et 256QAM.

• Amplification et filtrage intégrés avec faibles émissions parasites

Le LNB intègre un filtrage de précision et une amplification à haute linéarité, fournissant un signal propre avec un faible niveau de parasites. Cela garantit une qualité de signal supérieure dans les environnements denses à haute concentration de porteuses.

• Compatibilité transparente avec les standards DVB-S, DVB-S2 et DVB-C

Conçu pour les infrastructures de diffusion numérique, ce LNB avec AGC s’intègre parfaitement dans les réseaux professionnels de rediffusion et de CATV. Il garantit un fonctionnement fiable avec plusieurs porteuses et formats de modulation.

• LNB Ku-band avec AGC durable avec alimentation 15-30 V DC

Fonctionnant sur une large plage d’entrée DC avec une consommation ≤5 W, cet appareil est optimisé pour un usage à long terme. Il convient à un fonctionnement continu 24h/24 et 7j/7 en environnement extérieur, même sous de fortes variations de température.

🧩 Applications

• LNB Ku-band PLL avec AGC professionnel pour la diffusion DVB-S/S2

Offre une réception satellite hautement stable avec régulation automatique du gain. Essentiel pour les diffuseurs qui exigent des performances constantes et une qualité de signal précise.

• Réseaux de distribution MVDS et MITRIS avec LNB Ku-band avec AGC 10,0

Fournit une prise en charge fiable des multiporteuses pour les réseaux de rediffusion et de retransmission. Sa large plage dynamique garantit un fonctionnement stable même dans des conditions difficiles.

• Intégration dans les headends CATV avec LNB Ku-band avec AGC

Fournit des sorties FI propres et constantes pour la distribution professionnelle de télévision par câble. Conçu pour gérer des niveaux d’entrée fluctuants sans dégrader les performances en aval.

• Liaisons descendantes satellite télécom et de rediffusion

Assure une grande fiabilité sur longue distance grâce à un fort rejet d’image (≥60 dBc) et un faible bruit. Idéal pour les opérateurs télécom et les stations de rediffusion exigeant précision et pureté du signal.

• LNB Ku-band PLL avec AGC prêt pour l’extérieur

Conçu pour les intempéries extrêmes, la forte humidité et le déploiement sur sites isolés. Le boîtier robuste protège contre les contraintes environnementales et garantit une longue durée de service dans les installations critiques.

• OEM et intégrateurs système

Sa taille compacte, ses sorties configurables et sa stabilité de niveau professionnel rendent ce LNB idéal pour l’intégration dans des armoires modulaires, des systèmes OEM et des projets personnalisés de communication satellite.

💡 Pourquoi acheter chez nous❓

• Garantie de 1,5 an
• Support après-vente pendant 7 ans
• Équipe d’assistance à distance composée d’ingénieurs
• Programme de réduction pour les clients réguliers 🎁

💬 Contactez-nous

Pour plus de détails ou pour toute assistance concernant le LNB Ku-band PLL avec AGC OL 10,0, n’hésitez pas à contacter notre équipe. Nous fournissons une consultation professionnelle et un support après-vente pour l’installation et la configuration, afin de vous aider à tirer le meilleur parti de votre équipement de diffusion. Le LNB Ku-band PLL avec AGC OL 10,0 est disponible avec personnalisation des paramètres sur commande.
