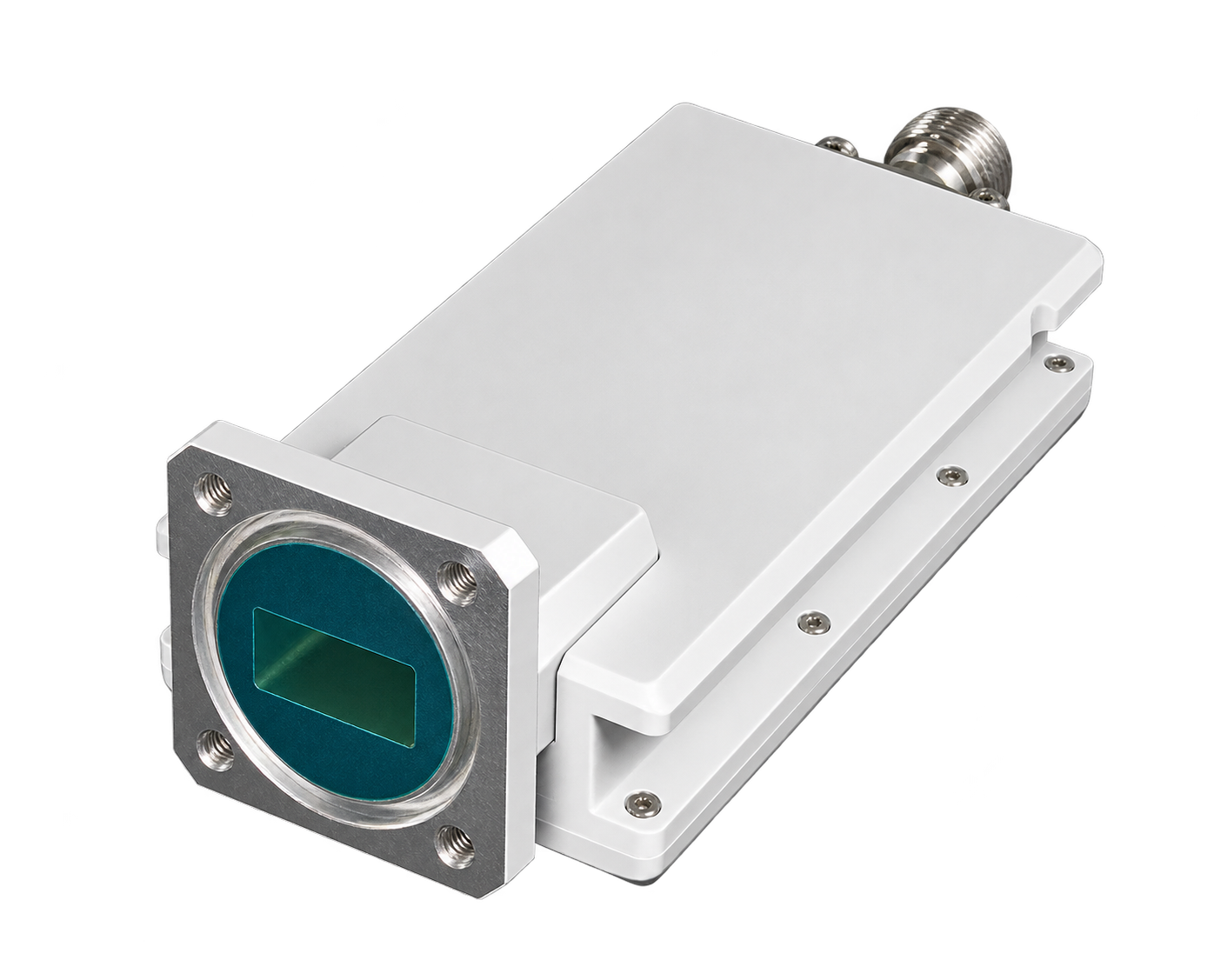

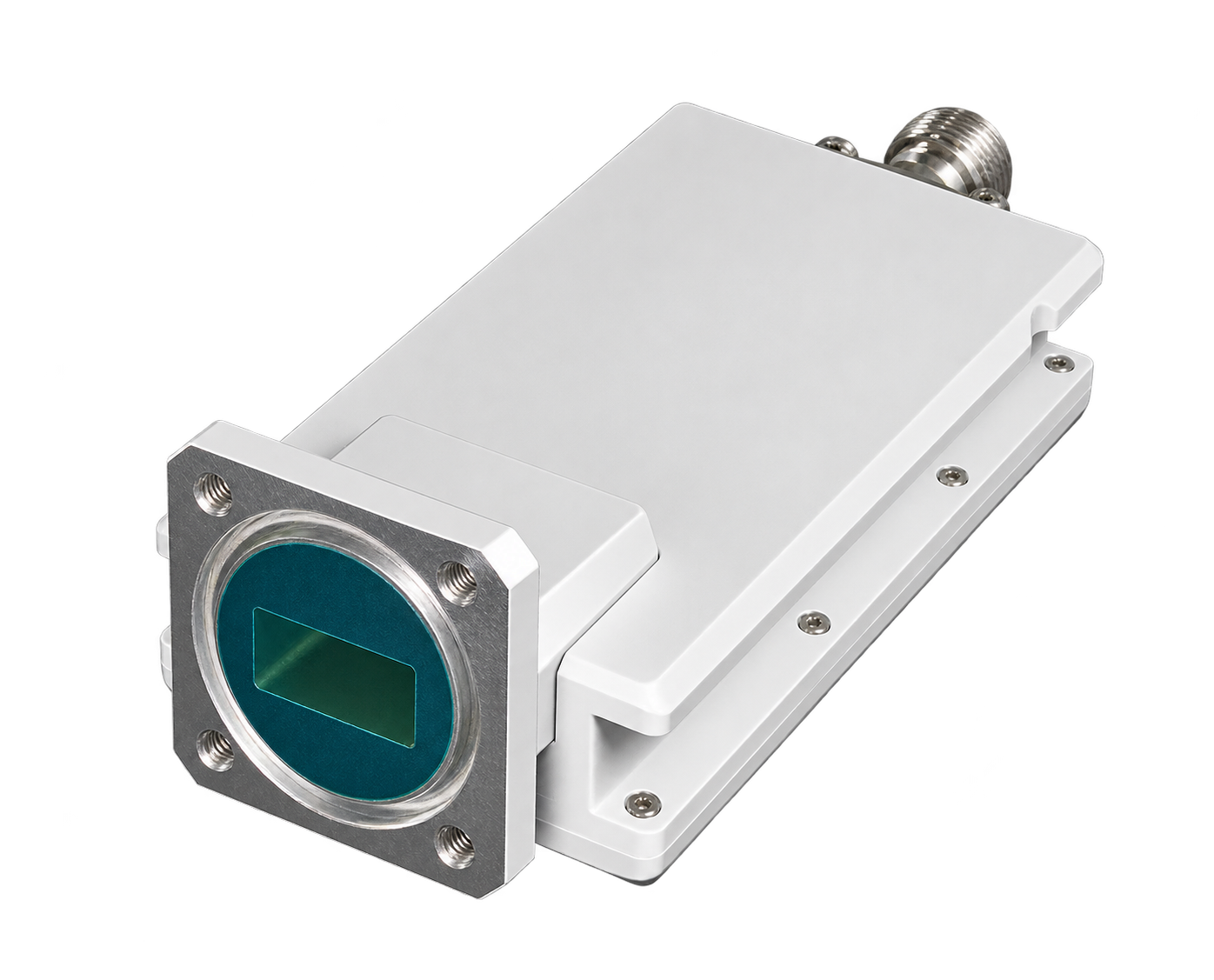

PLL LNB with AGC L.O. 11.25

إن Ku-band PLL LNB with AGC LO 11.25 هو Low Noise Block Downconverter احترافي مصمم من أجل استقبال عالي الاستقرار في شبكات MVDS و MITRIS و CATV و الاتصالات الفضائية. مع تغطية ترددات دخل تبلغ 12.2-13.0 GHz ونطاق خرج يبلغ 950-1750 MHz، فإنه يضمن تحويلًا هابطًا دقيقًا للتردد لتطبيقات DVB-S/S2 و  DVB-C.

بفضل نطاق ديناميكي واسع 50 dB و AGC بمقدار 25 dB، يحافظ هذا الـ LNB على خرج موثوق عند تغير مستويات الدخل. كما يتميز مذبذب PLL بتردد 11.25 GHz بـ استقرار ±100 kHz وأداء ممتاز في ضوضاء الطور المنخفضة، مما يتيح تشغيلًا مستقرًا في البنى التحتية المتقدمة للبث. وبفضل وزنه الخفيف (0.25 kg) وتصميمه المدمج والمقاوم للماء، فقد صُمم لعمليات النشر الخارجية طويلة الأمد.

يوفر Ku-band PLL LNB with AGC 11.25 كسبًا ≥40 dB، و معامل ضوضاء ≤5 dB، و رفض صورة ≥60 dBc، مما يوفر استقبالًا موثوقًا للإشارة في البيئات الصعبة. ومع مدخل موجه موجة WR75 و فلنجة PBR120 وخرج F-type 75 Ohm أو N-type 50 Ohm قابل للاختيار، فإنه يندمج بسلاسة في إعدادات البث والاتصالات الحديثة.

✅ Ku-band PLL AGC LNB 11.25 عالي الأداء للأنظمة الاحترافية

يوفر Ku-band PLL LNB with AGC 11.25 كسبًا ≥40 dB ومعامل ضوضاء ≤5 dB ورفض صورة ≥60 dBc، مما يوفر استقبالًا موثوقًا للإشارة في البيئات الصعبة. ومع مدخل موجه موجة WR75 وفلنجة PBR120 وخرج F-type 75 Ohm أو N-type 50 Ohm قابل للاختيار، فإنه يندمج بسلاسة في إعدادات البث والاتصالات الحديثة.

✅ مصمم للتركيب الخارجي

يضمن الهيكل المتين المقاوم للماء تشغيلًا ثابتًا في الظروف الجوية القاسية من -40 °C إلى +60 °C. كما يتيح تصميمه المدمج بوزن 0.25 kg تركيبًا سهلًا في المحطات الرئيسية البعيدة والمكررات مع الحفاظ على المتانة ضمن نطاقات رطوبة واسعة تصل إلى 95%.

✅ توافق متعدد المعايير

يدعم Ku-band PLL AGC LNB 11.25 معايير البث DVB-S وDVB-S2 وDVB-C، مما يضمن دمجًا مرنًا مع محطات CATV الرئيسية وشبكات إعادة البث MVDS/MITRIS ووصلات الأقمار الصناعية الاحترافية الهابطة.

🛠️ سواء كنت بحاجة إلى Ku-band PLL LNB مع AGC LO 11.25، أو LNB احترافي بتحكم تلقائي في الكسب بنطاق 25 dB، أو Low Noise Block Downconverter خارجي مدمج مع فلنجة WR75 PBR120، فإن هذا الطراز يوفر الموثوقية والدقة.

🛒 إن Ku-band PLL LNB with AGC LO 11.25 متاح الآن للدمج في أنظمة البث DVB-S/S2/C و MVDS و MITRIS.

📌 الميزات الرئيسية

• Ku-band PLL LNB مع AGC ونطاق ديناميكي واسع 50 dB

يتعامل بسهولة مع تقلبات الدخل القوية، ويوفر أوسع نطاق ديناميكي بين أجهزة Ku-band AGC LNB. وهذا يضمن تشغيلًا مستقرًا حتى في الشبكات متعددة الحاملات عالية الكثافة أو بيئات RF المتقلبة.

• التحكم التلقائي في الكسب بنطاق 25 dB

يحافظ على مستويات خرج ثابتة عبر قدرات الدخل المختلفة، مما يضمن استقبالًا موثوقًا. كما يمنع AGC التحميل الزائد على المعدات اللاحقة، مما يجعله مثاليًا للبنى التحتية الاحترافية للبث.

• مذبذب PLL بتردد LO 11.25 GHz مع استقرار ±100 kHz

يوفر تحويلًا هابطًا دقيقًا مع ضوضاء طور منخفضة، وهو أمر أساسي لتطبيقات DVB-S2 وDVB-C. ويضمن الاستقرار العالي تشغيلًا طويل الأمد دون انجراف في التردد، حتى في البيئات الصعبة.

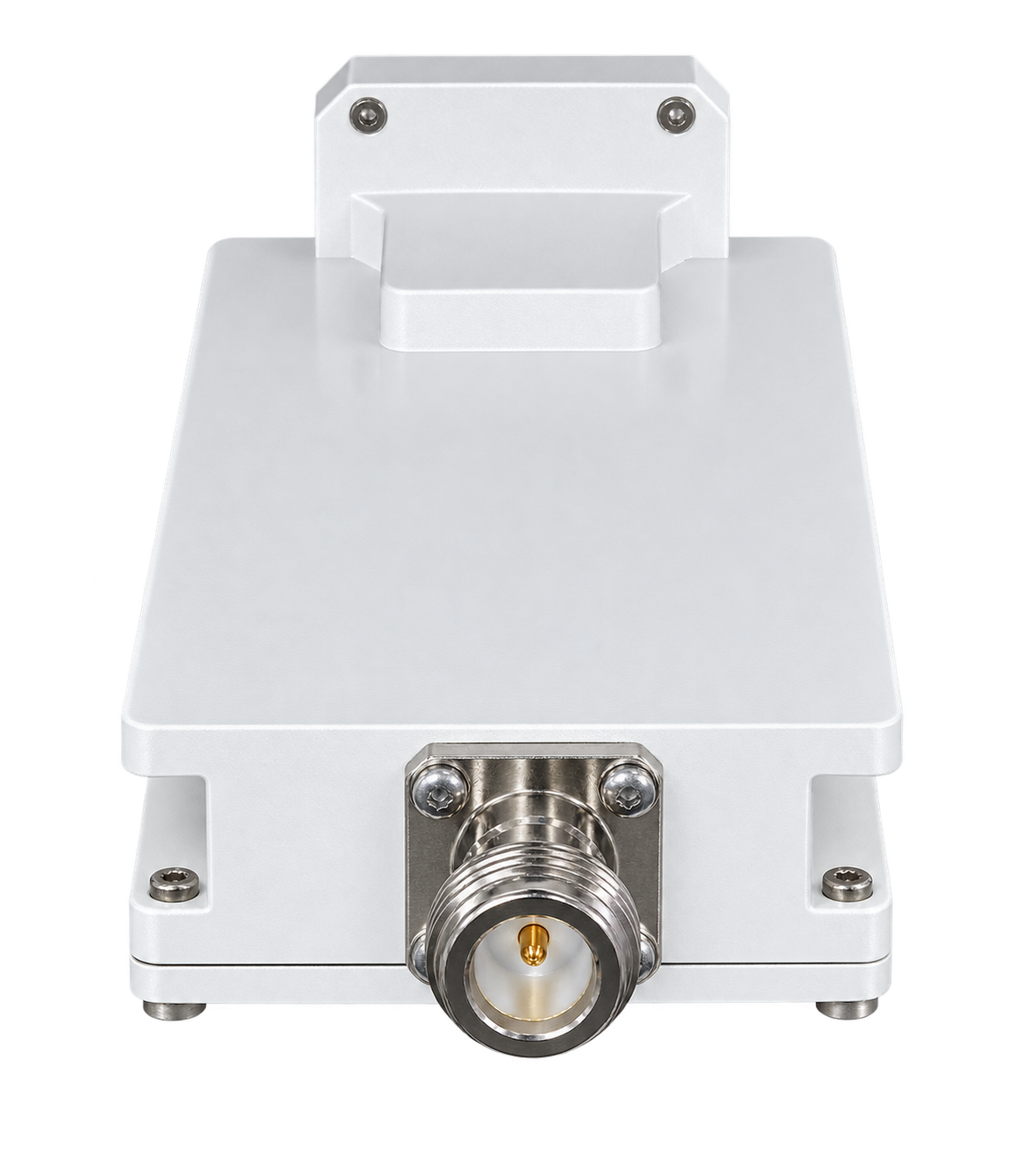

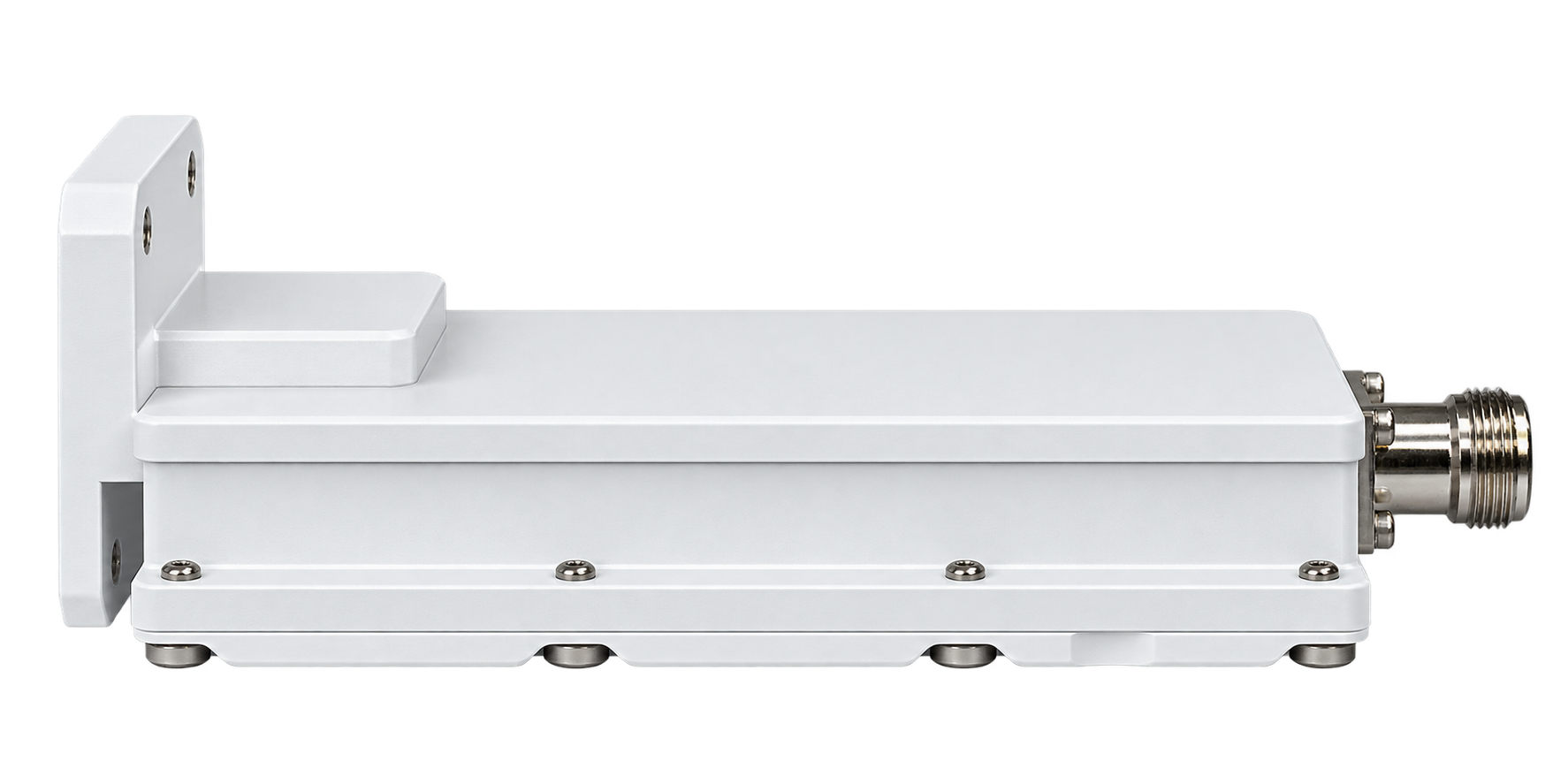

• نطاق تردد الخرج 950-1750 MHz مع موصلات F-type/N-type

يوفر اتصالًا مرنًا لأنظمة 50 Ohm و75 Ohm. وهذا يجعل الدمج مباشرًا في محطات CATV الرئيسية وشبكات الاتصالات والبنى التحتية للبث الفضائي.

• موجه موجة WR75 مع مدخل فلنجة PBR120

يضمن توافقًا ميكانيكيًا وتوافقًا في RF موثوقًا مع هوائيات الأقمار الصناعية الاحترافية. كما تسهّل هذه الواجهة القياسية عملية التركيب وتضمن أداءً قويًا في سلاسل استقبال Ku-band.

• كسب ≥40 dB مع استجابة مسطحة وتموج ≤0.5 dB عبر 27 MHz

يوفر تضخيمًا مستقرًا مع تشويه منخفض عبر كامل النطاق. وهذا يضمن توصيلًا نظيفًا للإشارة من أجل العمليات متعددة الحاملات ومخططات التضمين المتقدمة.

• Ku-band AGC LNB احترافي بمعامل ضوضاء ≤5 dB

يقلل من مساهمة الضوضاء، مما يعزز نسبة الحامل إلى الضوضاء في الشبكات الاحترافية. وهو مثالي لأنظمة الاتصالات والبث التي تتطلب نقاءً عاليًا للإشارة.

• تصميم خارجي مدمج بوزن 0.25 kg

خفيف الوزن لكنه متين، مع هيكل مقاوم للماء للنشر الخارجي الموثوق. وهو مثالي للتركيبات على الأسطح والأنظمة المتنقلة ومواقع البث البعيدة.

⚙️ الوظائف الرئيسية

• التحويل الهابط من Ku-band ‏(12.2-13.0 GHz) إلى 950-1750 MHz IF

يحول إشارات RF من نطاق Ku-band إلى ترددات وسيطة ضمن نطاق L-band. وهذا يتيح توافقًا سلسًا مع مستقبلات DVB-S/S2 وأنظمة CATV والبنى التحتية لإعادة البث.

• التحكم التلقائي في الخرج المعتمد على AGC

يضمن خرج قدرة ثابتًا بغض النظر عن تقلبات إشارة الدخل. كما يحمي سلاسل الإرسال ويحسن الموثوقية طويلة الأمد في الشبكات الاحترافية.

• تشغيل مستقر مع PLL LO 11.25 GHz وضوضاء طور منخفضة

يوفر دقة عالية في التردد مع حد أدنى من ضوضاء الطور. وهذا يدعم مخططات التضمين المتقدمة مثل QPSK و32APSK و256QAM.

• تضخيم وترشيح مدمجان مع انبعاثات طفيلية منخفضة

يوفر طيف خرج نظيفًا مع حد أدنى من التداخل. وهو أمر أساسي لتطبيقات الاتصالات والبث الفضائي متعدد الحاملات.

• توافق سلس مع معايير DVB-S وDVB-S2 وDVB-C

مصمم لتلبية متطلبات البث الدولية، مما يضمن دمجًا سلسًا في أي محطة رئيسية احترافية أو نظام فضائي.

• Ku-band AGC LNB متين مع مصدر طاقة 15-30 V DC

يعمل بكفاءة ضمن نطاق واسع من جهد دخل التيار المستمر مع استهلاك ≤5 W. وهو موثوق للتشغيل المستمر في المناخات القاسية.

🧩 التطبيقات

• Ku-band PLL AGC LNB احترافي لبث DVB-S/S2

يوفر استقبالًا ثابتًا للوصلة الهابطة عبر الأقمار الصناعية مع التحكم التلقائي في الكسب. ويضمن توصيل إشارة عالية الجودة لشبكات البث الرقمي.

• شبكات توزيع MVDS وMITRIS باستخدام Ku-band AGC LNB 11.25

مصمم لأنظمة التوزيع الأرضي متعددة الحاملات. كما يعزز الموثوقية والاستقرار في بيئات إعادة البث.

• دمج محطات CATV الرئيسية باستخدام Ku-band AGC LNB

يوفر خرج IF نظيفًا ومستقرًا للبنى التحتية الاحترافية لتلفزيون الكابل. وقد تم تحسينه للدمج مع أنظمة المحطات الرئيسية متعددة القنوات.

• روابط الاتصالات الفضائية الهابطة وإعادة البث

يضمن رفض الصورة العالي ومعامل الضوضاء المنخفض نقلًا دقيقًا للإشارة. وهو مناسب لمشغلي الاتصالات الذين يحتاجون إلى استقبال احترافي.

• Ku-band PLL LNB خارجي جاهز مع AGC

يضمن الهيكل المتين المقاوم للماء المتانة في الظروف الجوية القاسية. وهو مثالي للمواقع البعيدة والأنظمة البحرية ووحدات الرفع المتنقلة.

• مصنعو OEM ومتكاملو الأنظمة

يجعله التصميم المدمج والقابل للتهيئة مثاليًا للخزائن المعيارية وحلول البث الاحترافية المخصصة.

💡 لماذا يجب أن تشتري منا؟

• ضمان لمدة 1.5 سنة
• دعم ما بعد البيع لمدة 7 سنوات
• فريق دعم هندسي عن بُعد
• برنامج خصومات للعملاء الدائمين 🎁

💬 اتصل بنا

لمزيد من التفاصيل أو المساعدة الفنية بخصوص Ku-band PLL LNB with AGC LO 11.25، تواصل مع فريقنا. نحن نقدم الاستشارات وإرشادات التركيب ودعم ما بعد البيع. كما يمكن أيضًا تخصيص Ku-band PLL LNB with AGC LO 11.25 حسب الطلب.
