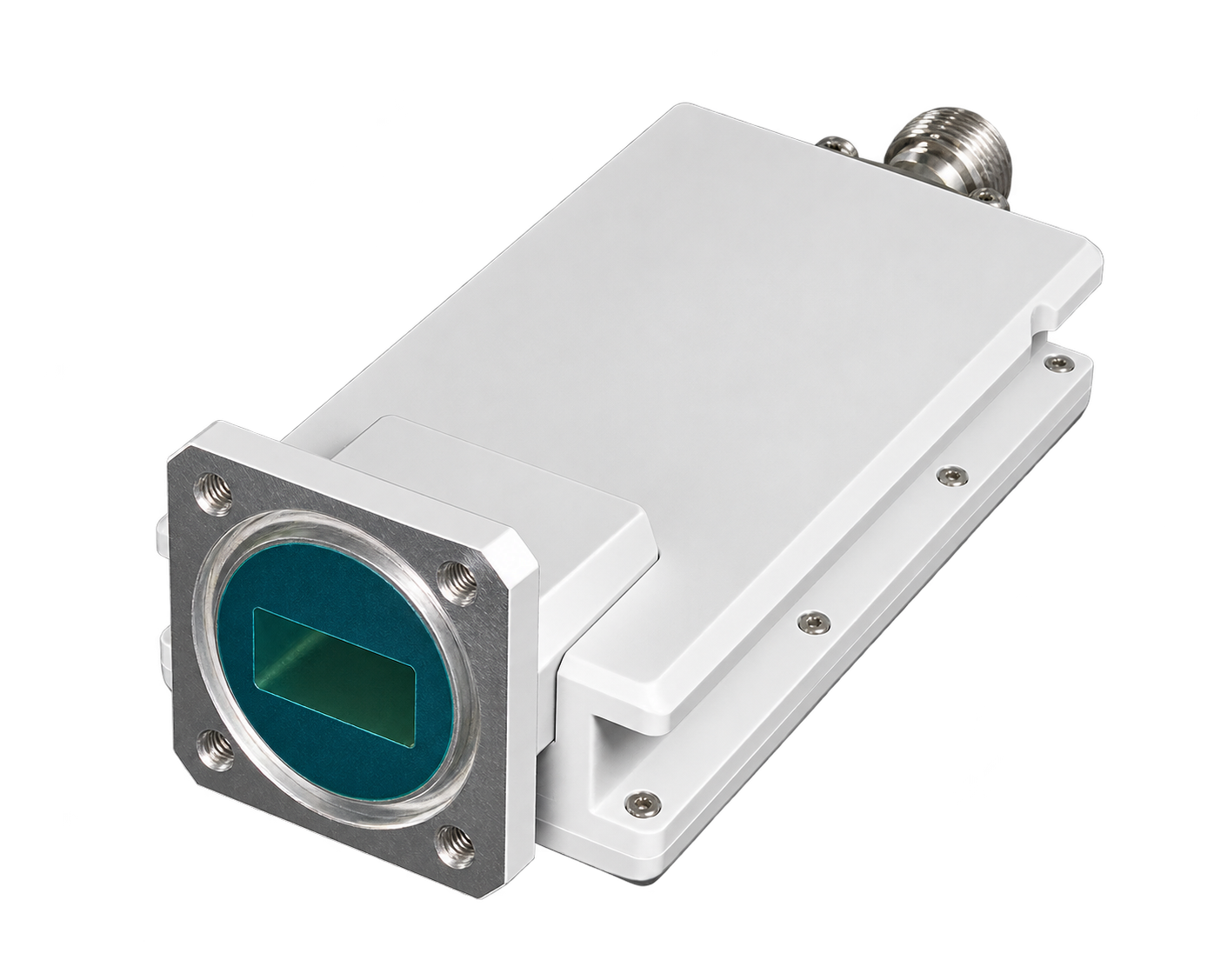

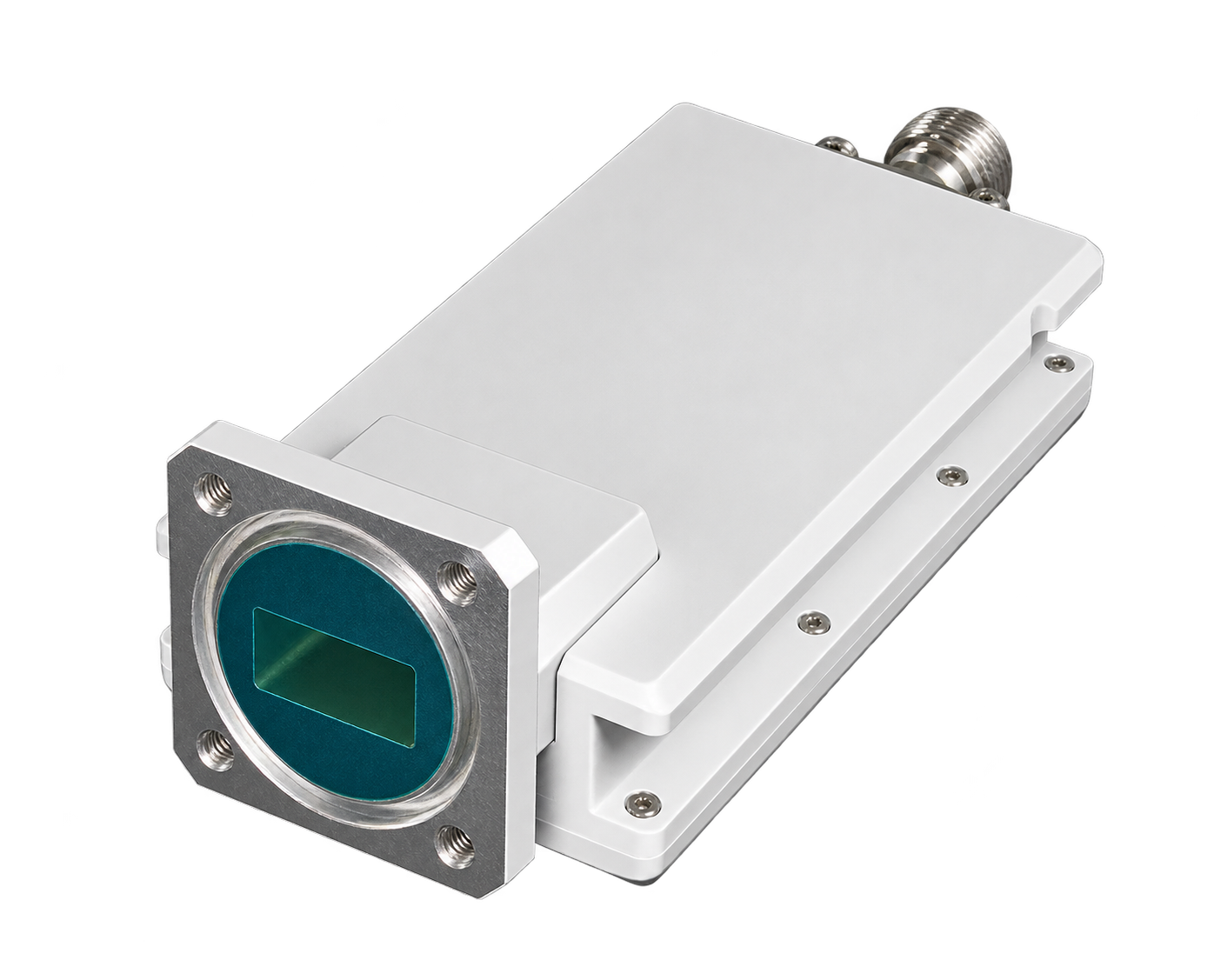

PLL LNB with AGC L.O. 11.25

Le LNB PLL bande Ku avec AGC LO 11.25 est un convertisseur abaisseur à faible bruit professionnel conçu pour une réception à haute stabilité dans les réseaux MVDS, MITRIS, CATV et de télécommunications par satellite. Couvrant des fréquences d’entrée de 12.2-13.0 GHz et une plage de sortie de 950-1750 MHz, il assure une conversion descendante précise de fréquence pour les applications DVB-S/S2 et DVB-C.

Avec une large plage dynamique de 50 dB et un AGC de 25 dB, ce LNB maintient une sortie fiable sous des niveaux d’entrée variables. L’oscillateur PLL à 11.25 GHz offre une stabilité de ±100 kHz et d’excellentes performances de faible bruit de phase, permettant un fonctionnement stable dans les infrastructures avancées de diffusion. Léger (0.25 kg), compact et étanche, il est conçu pour des déploiements extérieurs de longue durée.

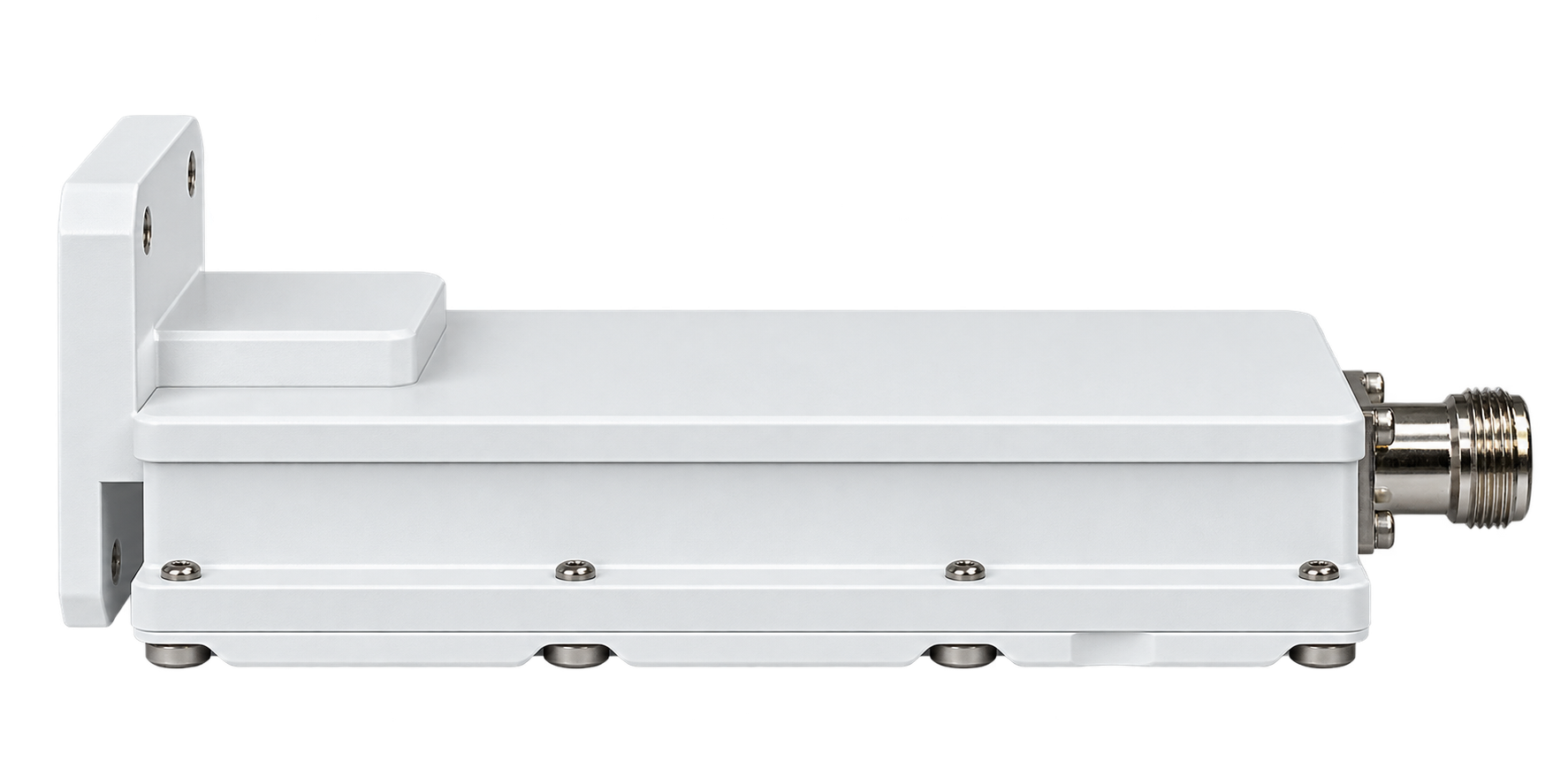

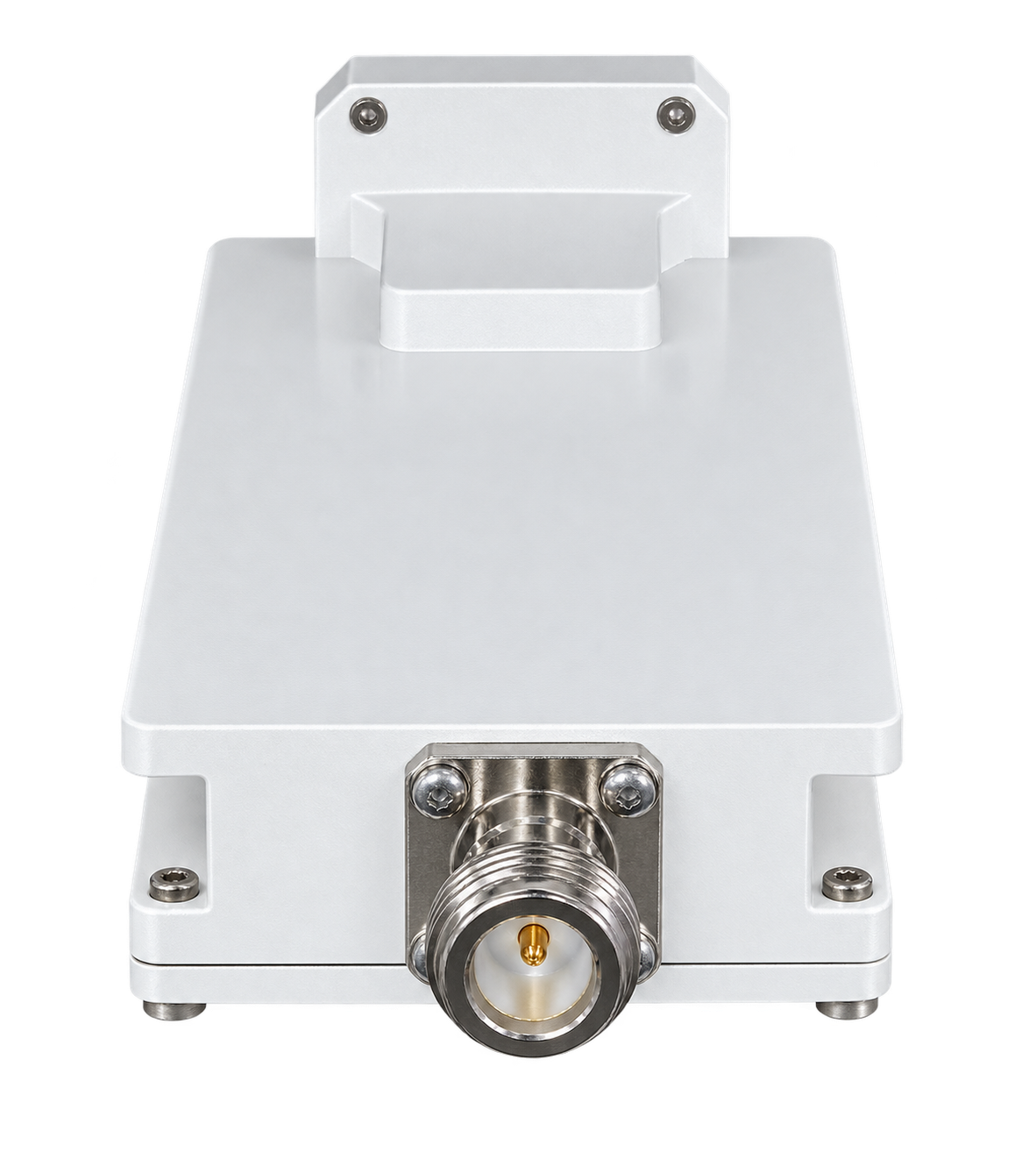

Le LNB PLL bande Ku avec AGC 11.25 offre un gain ≥40 dB, un facteur de bruit ≤5 dB et une réjection d’image ≥60 dBc, assurant une réception fiable du signal dans des environnements exigeants. Avec une entrée guide d’ondes WR75, une bride PBR120 et une sortie sélectionnable de type F 75 Ohm ou de type N 50 Ohm, il s’intègre parfaitement dans les installations modernes de diffusion et de télécommunications.

✅ LNB PLL AGC bande Ku 11.25 haute performance pour systèmes professionnels

Le LNB PLL bande Ku avec AGC 11.25 offre un gain ≥40 dB, un facteur de bruit ≤5 dB et une réjection d’image ≥60 dBc, assurant une réception fiable du signal dans des environnements exigeants. Avec une entrée guide d’ondes WR75, une bride PBR120 et une sortie sélectionnable de type F 75 Ohm ou de type N 50 Ohm, il s’intègre parfaitement dans les installations modernes de diffusion et de télécommunications.

✅ Conçu pour un déploiement extérieur

Le boîtier robuste et étanche garantit un fonctionnement constant dans des conditions météorologiques extrêmes de -40 °C à +60 °C. Sa conception compacte de 0.25 kg permet une installation facile sur des têtes de réseau distantes et des répéteurs, tout en maintenant sa durabilité dans de larges plages d’humidité allant jusqu’à 95%.

✅ Compatibilité multi-standard

Le LNB PLL AGC bande Ku 11.25 prend en charge les normes de diffusion DVB-S, DVB-S2 et DVB-C, assurant une intégration flexible avec les têtes de réseau CATV, les réseaux de rediffusion MVDS/MITRIS et les liaisons descendantes satellite professionnelles.

🛠️ Que vous ayez besoin d’un LNB PLL bande Ku avec AGC LO 11.25, d’un LNB professionnel à contrôle automatique de gain avec une plage de 25 dB, ou d’un convertisseur abaisseur à faible bruit compact pour extérieur avec bride WR75 PBR120, ce modèle offre fiabilité et précision.

🛒 Le LNB PLL bande Ku avec AGC LO 11.25 est maintenant disponible pour l’intégration dans les systèmes de diffusion DVB-S/S2/C, MVDS et MITRIS.

📌 Caractéristiques principales

• LNB PLL bande Ku avec AGC et large plage dynamique de 50 dB

Gère facilement les fortes fluctuations d’entrée, offrant la plus large plage dynamique parmi les LNB AGC bande Ku. Cela garantit un fonctionnement stable même dans les réseaux multivoies à haute densité ou dans des environnements RF fluctuants.

• Contrôle automatique de gain avec plage de 25 dB

Maintient des niveaux de sortie constants malgré les variations de puissance d’entrée, garantissant une réception fiable. L’AGC empêche la surcharge des équipements en aval, ce qui le rend idéal pour les infrastructures professionnelles de diffusion.

• Oscillateur PLL LO 11.25 GHz avec stabilité de ±100 kHz

Assure une conversion descendante précise avec un faible bruit de phase, essentielle pour les applications DVB-S2 et DVB-C. La haute stabilité garantit un fonctionnement à long terme sans dérive de fréquence, même dans des environnements difficiles.

• Plage de fréquence de sortie 950-1750 MHz avec connecteurs de type F/N

Offre une connectivité flexible pour les systèmes 50 Ohm et 75 Ohm. Cela rend l’intégration simple dans les têtes de réseau CATV, les réseaux de télécommunications et les infrastructures de diffusion par satellite.

• Guide d’ondes WR75 avec entrée à bride PBR120

Assure une compatibilité mécanique et RF fiable avec les antennes satellites professionnelles. Cette interface standard simplifie l’installation et garantit des performances robustes dans les chaînes de réception bande Ku.

• Gain ≥40 dB avec réponse plate et ondulation ≤0.5 dB sur 27 MHz

Fournit une amplification stable avec une faible distorsion sur toute la bande. Cela garantit une transmission propre du signal pour les opérations multivoies et les schémas de modulation avancés.

• LNB AGC bande Ku professionnel avec facteur de bruit ≤5 dB

Réduit au minimum la contribution du bruit, améliorant le rapport porteuse/bruit dans les réseaux professionnels. Idéal pour les systèmes de télécommunications et de diffusion qui exigent une grande pureté du signal.

• Conception compacte de 0.25 kg prête pour l’extérieur

Léger mais robuste, avec un boîtier étanche pour un déploiement extérieur fiable. Parfait pour les installations sur toit, les systèmes mobiles et les sites de diffusion distants.

⚙️ Fonctions principales

• Conversion descendante de la bande Ku (12.2-13.0 GHz) vers une FI de 950-1750 MHz

Convertit les signaux RF bande Ku en fréquences intermédiaires bande L. Cela permet une compatibilité parfaite avec les récepteurs DVB-S/S2, les systèmes CATV et les infrastructures de rediffusion.

• Contrôle automatique de sortie basé sur l’AGC

Assure une puissance de sortie stable indépendamment des fluctuations du signal d’entrée. Protège les chaînes de transmission et améliore la fiabilité à long terme dans les réseaux professionnels.

• Fonctionnement stable avec PLL LO 11.25 GHz et faible bruit de phase

Offre une haute précision fréquentielle avec un bruit de phase minimal. Cela prend en charge des schémas de modulation avancés tels que QPSK, 32APSK et 256QAM.

• Amplification et filtrage intégrés avec faibles émissions parasites

Fournit un spectre de sortie propre avec un minimum d’interférences. Essentiel pour les applications de télécommunications et la diffusion satellite multivoies.

• Compatibilité parfaite avec les normes DVB-S, DVB-S2 et DVB-C

Conçu pour répondre aux exigences internationales de diffusion, assurant une intégration fluide dans toute tête de réseau ou tout système satellite professionnel.

• LNB AGC bande Ku durable avec alimentation 15-30 V DC

Fonctionne efficacement sur une large plage de tension d’entrée DC tout en consommant ≤5 W. Fiable pour un fonctionnement continu dans des climats rigoureux.

🧩 Applications

• LNB PLL AGC bande Ku professionnel pour la diffusion DVB-S/S2

Fournit une réception stable en liaison descendante satellite avec contrôle automatique de gain. Garantit une transmission de signal de haute qualité pour les réseaux de diffusion numérique.

• Réseaux de distribution MVDS et MITRIS avec LNB AGC bande Ku 11.25

Conçu pour les systèmes terrestres de distribution multivoies. Améliore la fiabilité et la stabilité dans les environnements de rediffusion.

• Intégration en tête de réseau CATV avec LNB AGC bande Ku

Fournit une sortie FI propre et stable pour les infrastructures professionnelles de télévision par câble. Optimisé pour l’intégration avec les systèmes de tête de réseau multicanaux.

• Liaisons descendantes de télécommunications par satellite et de rediffusion

Une forte réjection d’image et un faible facteur de bruit garantissent un transport précis du signal. Convient aux opérateurs télécoms nécessitant une réception de qualité professionnelle.

• LNB PLL bande Ku avec AGC prêt pour l’extérieur

Le boîtier robuste et étanche garantit une durabilité dans des conditions météorologiques extrêmes. Parfait pour les sites distants, les systèmes maritimes et les liaisons montantes mobiles.

• OEM et intégrateurs de systèmes

Sa conception compacte et configurable le rend idéal pour les baies modulaires et les solutions professionnelles de diffusion sur mesure.
