تقدم UMT جهاز PLL LNB جديدًا مع AGC L.O. 9.75.
إنه جهاز LNB احترافي يتمتع بالمزايا التالية مقارنةً بالإصدار القديم: نطاق ديناميكي واسع – يصل إلى 50 dB (وهو الأكبر بين أي LNB آخر). نطاق AGC: 25 dB، وعدم استقرار LO: 50 kHz، والكسب (الحد الأدنى): 40 dB.
إن Ku-band PLL LNB with AGC هو محول خافض للضوضاء منخفضة احترافي مزود بتحكم تلقائي في الكسب، ومصمم لتطبيقات أنظمة بث التلفزيون MVDS / MITRIS (الروابط والمكررات) التي تكون فيها استقرارية الإشارة مهمة جدًا. بالإضافة إلى ذلك، فإن PLL LNB with AGC يتميز بنطاق ديناميكي واسع (القدرة عند المدخل) وهو الأكبر بين أجهزة LNB الأخرى.
إن Ku-band PLL LNB with AGC LO 9.75 هو Low Noise Block Downconverter احترافي مصمم من أجل استقبال أقمار صناعية مستقر و الدمج في أنظمة البث MVDS/MITRIS. مع نطاق تردد دخل يبلغ 10.70-11.50 GHz وخرج IF يبلغ 950-1750 MHz، يضمن هذا Ku-band AGC LNB أداءً موثوقًا لأنظمة DVB-S/S2 و DVB-C.
وبفضل التحكم التلقائي في الكسب، يوفر هذا الـ LNB نطاق AGC بمقدار 25 dB و حتى نطاقًا ديناميكيًا للدخل يصل إلى 50 dB – وهو الأوسع بين أجهزة Ku-band AGC LNB. كما يضمن مذبذب PLL المحلي استقرارًا ممتازًا للتردد (±100 kHz) وضوضاء طور منخفضة جدًا، مما يجعله مثاليًا لتنسيقات التضمين المتقدمة. وبفضل وزنه الخفيف وتصميمه المدمج والمتين، تم تحسين هذا الطراز من أجل أنظمة MVDS وMITRIS وCATV و الاتصالات.
يوفر Ku-band AGC LNB LO 9.75 كسبًا ≥40 dB، و معامل ضوضاء ≤5 dB، و رفض صورة ≥60 dBc، مما يضمن استقبالًا نظيفًا للأقمار الصناعية. ومع موجه الموجة WR75، و مدخل فلنجة PBR120، و مخارج F-type/N-type، فإنه يندمج بسلاسة في البنى التحتية الاحترافية.
✅ Ku-band PLL LNB عالي الأداء مع AGC للأنظمة الاحترافية
يوفر Ku-band AGC LNB LO 9.75 كسبًا ≥40 dB ومعامل ضوضاء ≤5 dB ورفض صورة ≥60 dBc، مما يضمن استقبالًا نظيفًا للأقمار الصناعية. ومع موجه الموجة WR75 ومدخل فلنجة PBR120 ومخارج F-type/N-type، فإنه يندمج بسلاسة في البنى التحتية الاحترافية.
✅ مصمم للتركيب الخارجي
يضمن الهيكل المتين المقاوم للماء أداءً موثوقًا في المناخات القاسية ونطاقات الرطوبة الواسعة ودرجات الحرارة من -40 °C إلى +60 °C.
✅ توافق متعدد المعايير
يدعم Ku-band PLL LNB with AGC 9.75 استقبال DVB-S وDVB-S2 وDVB-C، مما يجعله مناسبًا لبيئات البث والاتصالات وإعادة البث.
🛠️ سواء كنت بحاجة إلى Ku-band PLL LNB مع AGC 9.75 GHz، أو Ku-band AGC LNB احترافي بنطاق 25 dB، أو Low Noise Block Downconverter خارجي متين مع فلنجة WR75 PBR120، فإن LNB PLL LO 9.75 with AGC مصمم لتحقيق الدقة والكفاءة والأداء طويل الأمد.
🛒 إن Ku-band PLL LNB with AGC LO 9.75 متاح للطلب الآن – وجاهز للدمج في شبكات البث DVB-S/S2/C و MVDS/MITRIS.
📌 الميزات الرئيسية
-
Ku-band PLL LNB مع AGC ونطاق ديناميكي واسع 50 dB
يوفر أوسع قدرة على التعامل مع قدرة الإدخال بين أجهزة Ku-band LNB، مما يضمن تشغيلًا مستقرًا عبر تغيرات كبيرة في الإدخال دون فقدان الإشارة.
-
التحكم التلقائي في الكسب بنطاق 25 dB
يحافظ AGC المدمج على استقرار قدرة خرج IF، ويوازن تقلبات الإدخال ويحمي الأنظمة اللاحقة من التحميل الزائد.
-
مذبذب PLL بتردد LO 9.75 GHz مع استقرار ±100 kHz
يقلل تصميم PLL عالي الاستقرار من انجراف LO ويوفر ضوضاء طور منخفضة، وهو أمر حاسم لاستقبال DVB-S2 وDVB-C الاحترافي.
-

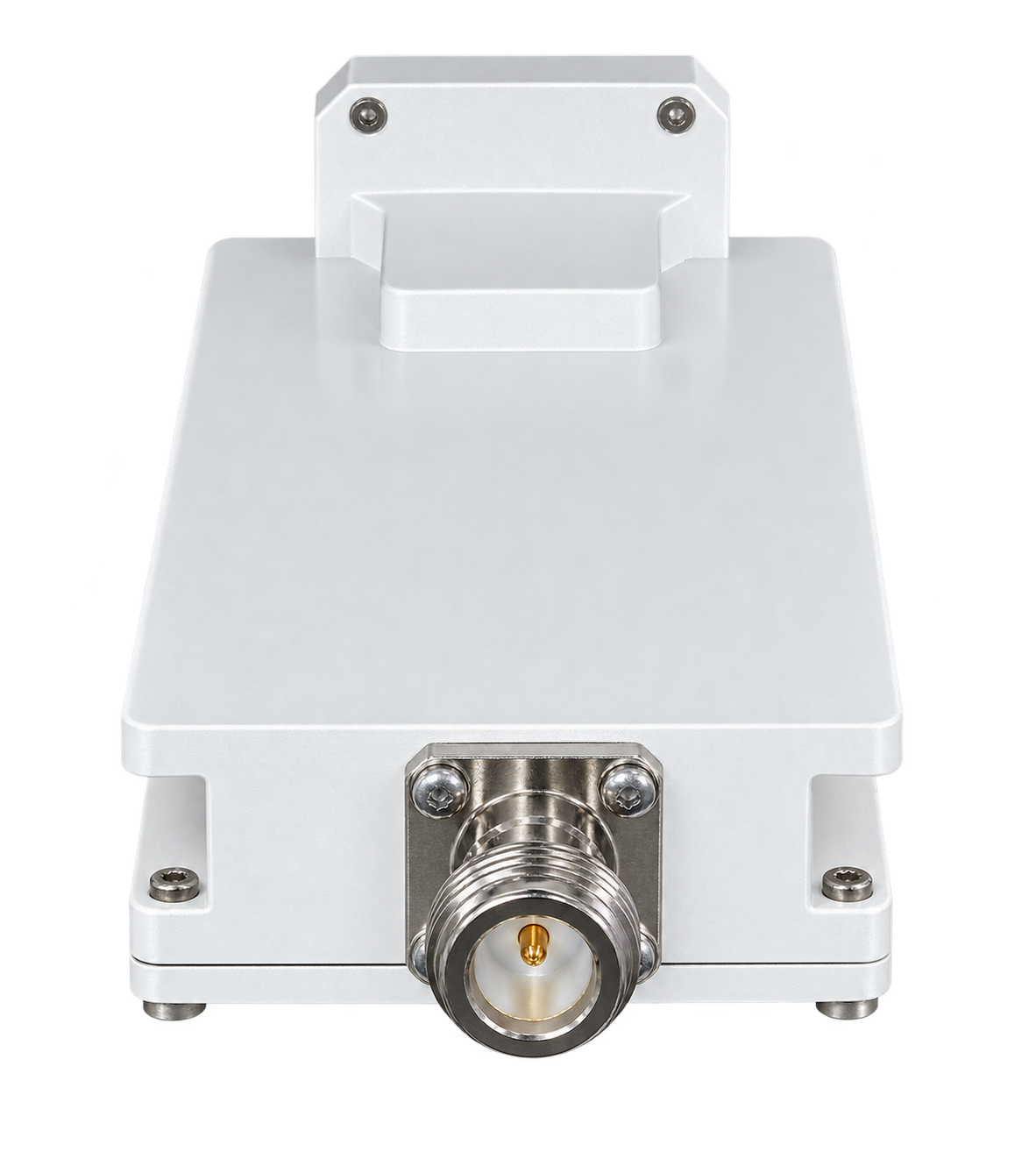

نطاق تردد خرج 950-1750 MHz مع موصلات F-type/N-type
يدعم موصلات N-type بقدرة 50 Ohm وF-type بقدرة 75 Ohm، مما يسمح بدمج سهل في بنى الاتصالات والبث المتنوعة.
-

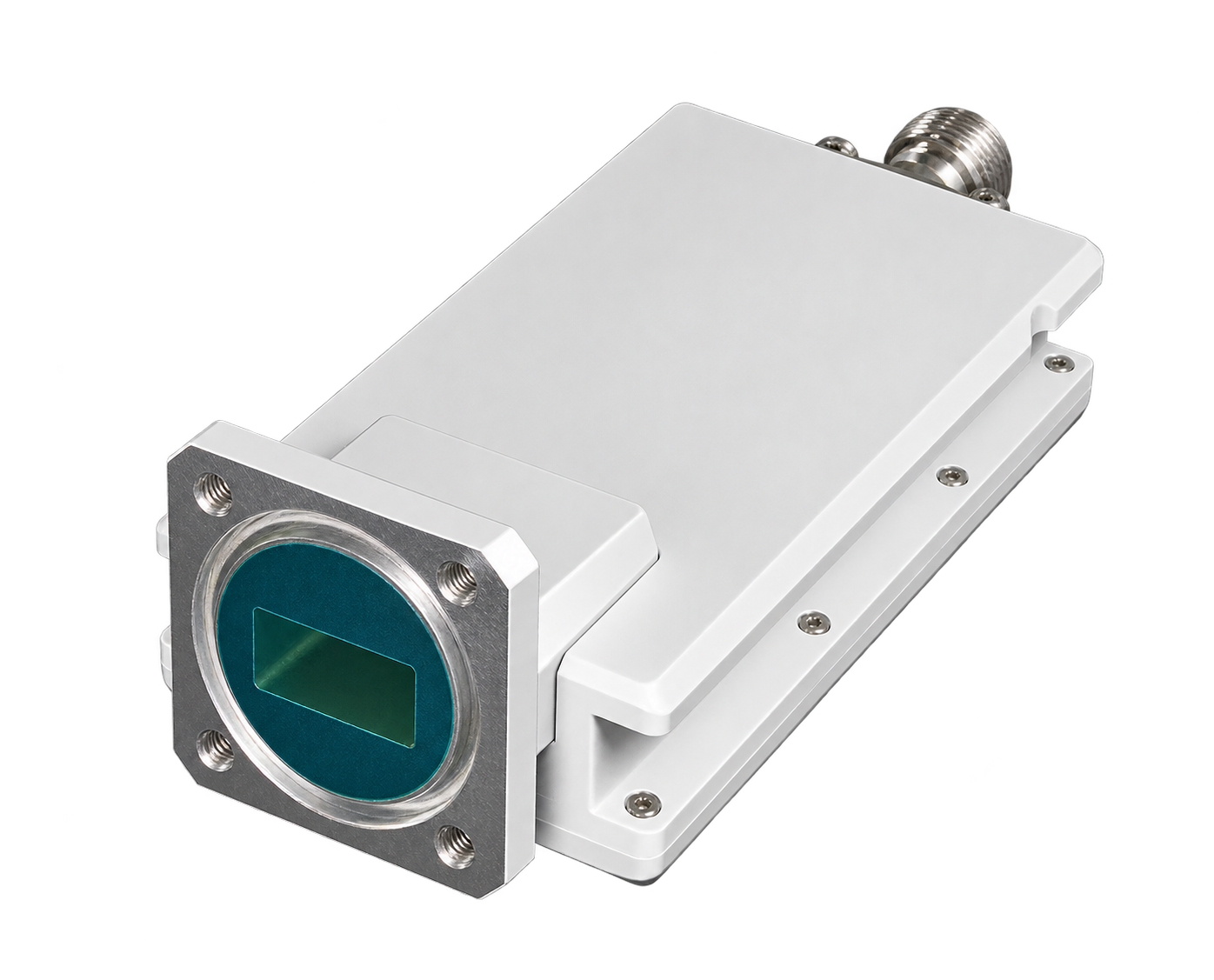

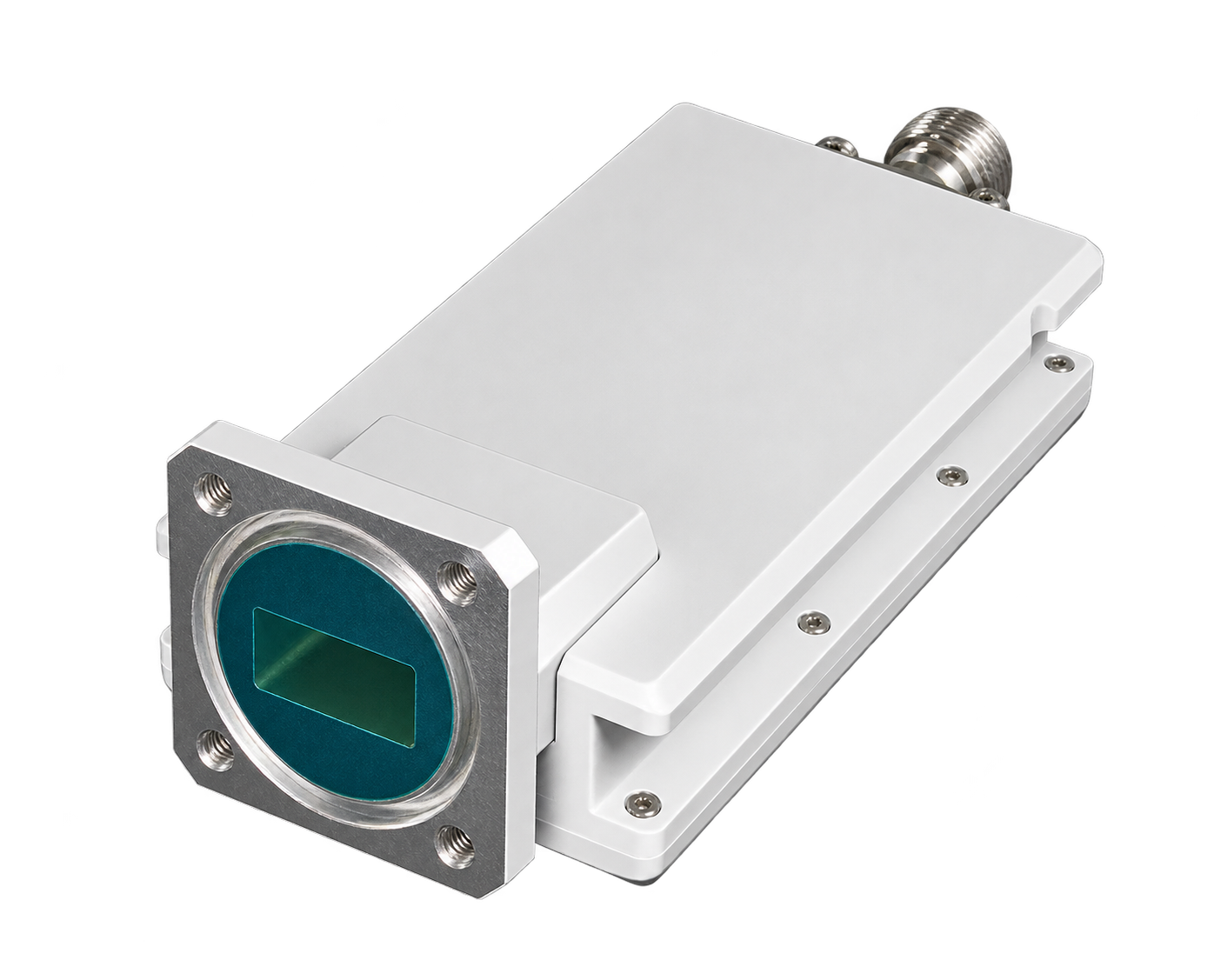

موجه موجة WR75 مع مدخل فلنجة PBR120
تضمن الواجهة الميكانيكية وواجهة RF القياسيتان في الصناعة اتصالًا موثوقًا بالهوائي في الأنظمة الاحترافية.
-
كسب ≥40 dB مع استجابة مسطحة وتموج ≤0.5 dB عبر 27 MHz
يوفر كسبًا ثابتًا وتشويهًا منخفضًا، مما يضمن أداءً طيفيًا نظيفًا للأنظمة متعددة الحاملات.
-
Ku-band AGC LNB احترافي بمعامل ضوضاء ≤5 dB
يوفر نسبة إشارة إلى ضوضاء ممتازة، مما يتيح استقبالًا عالي الجودة حتى في ظروف إشارات الإدخال المنخفضة.
-
تصميم خفيف الوزن 0.25 kg وجاهز للاستخدام الخارجي
يجعل الهيكل المدمج والمتين هذا الجهاز مثاليًا للتركيبات على الأسطح وللبث المتنقل ولمواقع البث البعيدة.
⚙️ الوظائف الرئيسية
-
التحويل الهابط من Ku-band (10.70-11.50 GHz) إلى IF 950-1750 MHz
يحول إشارات Ku-band بدقة إلى نطاق L-band، مما يضمن توافقًا كاملًا مع مستقبلات DVB-S/S2 وأنظمة CATV.
-
التحكم التلقائي في الخرج المعتمد على AGC
يوفر تثبيتًا موثوقًا للإشارة من خلال ضبط مستويات الخرج ديناميكيًا وفقًا لتغيرات قدرة الإدخال.
-
تشغيل مستقر مع PLL LO 9.75 GHz وضوضاء طور منخفضة
يضمن حدًا أدنى من الارتعاش وانجراف التردد، ويدعم مخططات التضمين المتقدمة مثل 32APSK أو 256QAM.
-
تضخيم وترشيح مدمجان مع انبعاثات طفيلية منخفضة
يحافظ على طيف خرج نظيف، ويمنع التداخل في شبكات الاتصالات وإعادة البث الاحترافية.
-
توافق سلس مع معايير DVB-S وDVB-S2 وDVB-C
تم تحسينه لبيئات البث الرقمي، مما يضمن دمجًا مباشرًا في أنظمة المحطات الرئيسية.
-
Ku-band AGC LNB متين مع تغذية 15-30 V DC
يعمل بكفاءة مع استهلاك منخفض للطاقة ونطاق جهد واسع، مما يجعله قابلًا للتكيف مع تصاميم الأنظمة المختلفة.
🧩 التطبيقات
-
Ku-band PLL AGC LNB احترافي لبث DVB-S/S2
يوفر استقبالًا ثابتًا للوصلة الهابطة عبر الأقمار الصناعية مع AGC من أجل بث رقمي عالي الجودة.
-
شبكات توزيع MVDS وMITRIS باستخدام Ku-band AGC LNB 9.75
مصمم لتطبيقات إعادة البث، ويتيح توزيعًا موثوقًا متعدد الحاملات عبر الشبكات.
-
دمج محطات CATV الرئيسية باستخدام Ku-band AGC LNB
يوفر خرج IF ثابتًا للتوزيع الرقمي عبر الكابل، مما يضمن الموثوقية في البيئات كثيفة القنوات.
-
روابط الاتصالات الفضائية الهابطة وإعادة البث
يضمن تحويلًا دقيقًا مع رفض صورة عالٍ، مما يجعله مناسبًا لمحطات الاتصالات ومحطات إعادة البث الفضائي.
-
Ku-band PLL LNB خارجي متين مع AGC
يجعل الهيكل المقاوم للعوامل الجوية وخفيف الوزن هذا الجهاز موثوقًا في المناخات القاسية والبيئات البحرية أو النشر البعيد.
-
مصنعو OEM ومتكاملو الأنظمة
يوفر الشكل المدمج وخيارات الموصلات المتعددة مرونةً للتصاميم المعيارية والمشاريع المخصصة.
