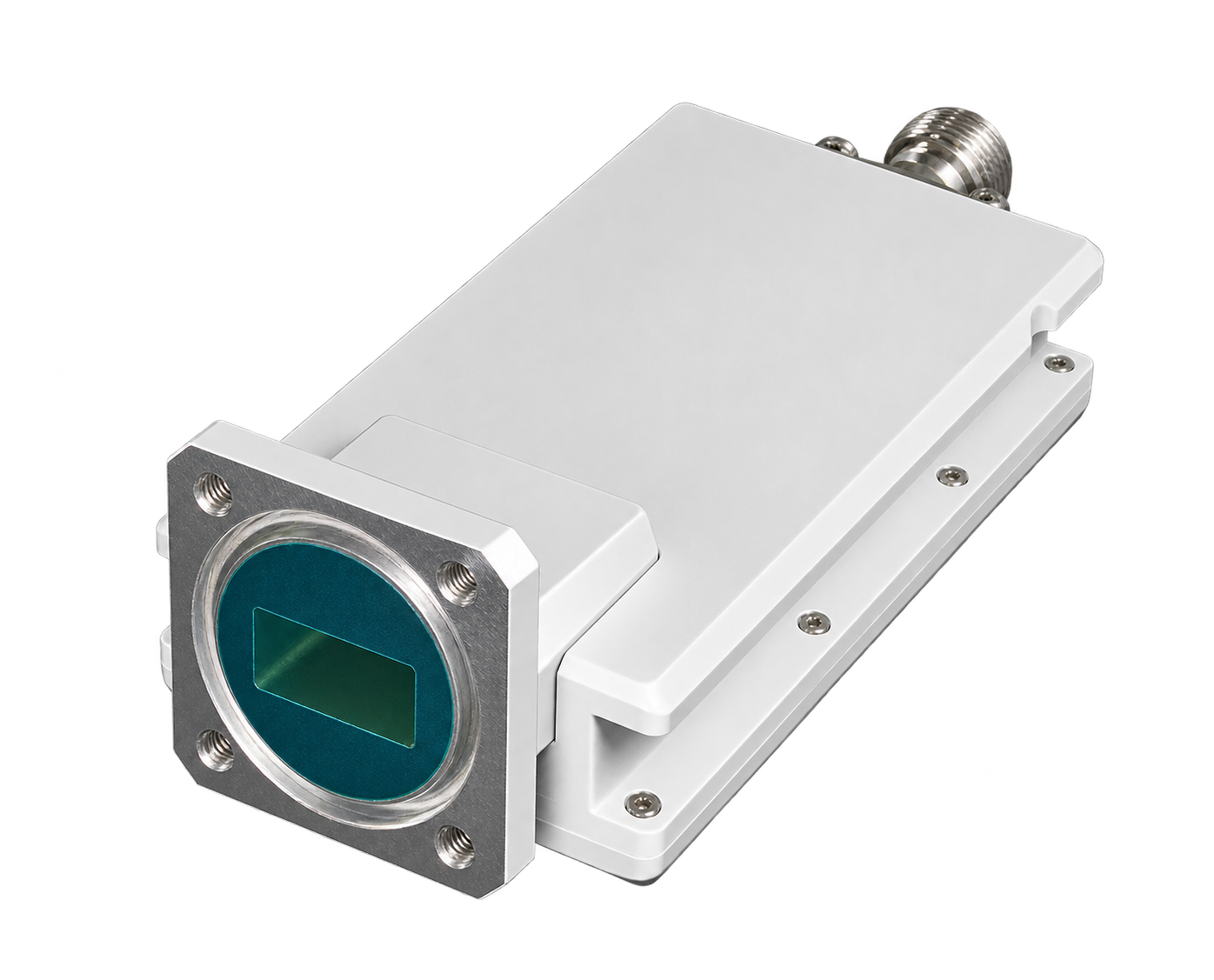

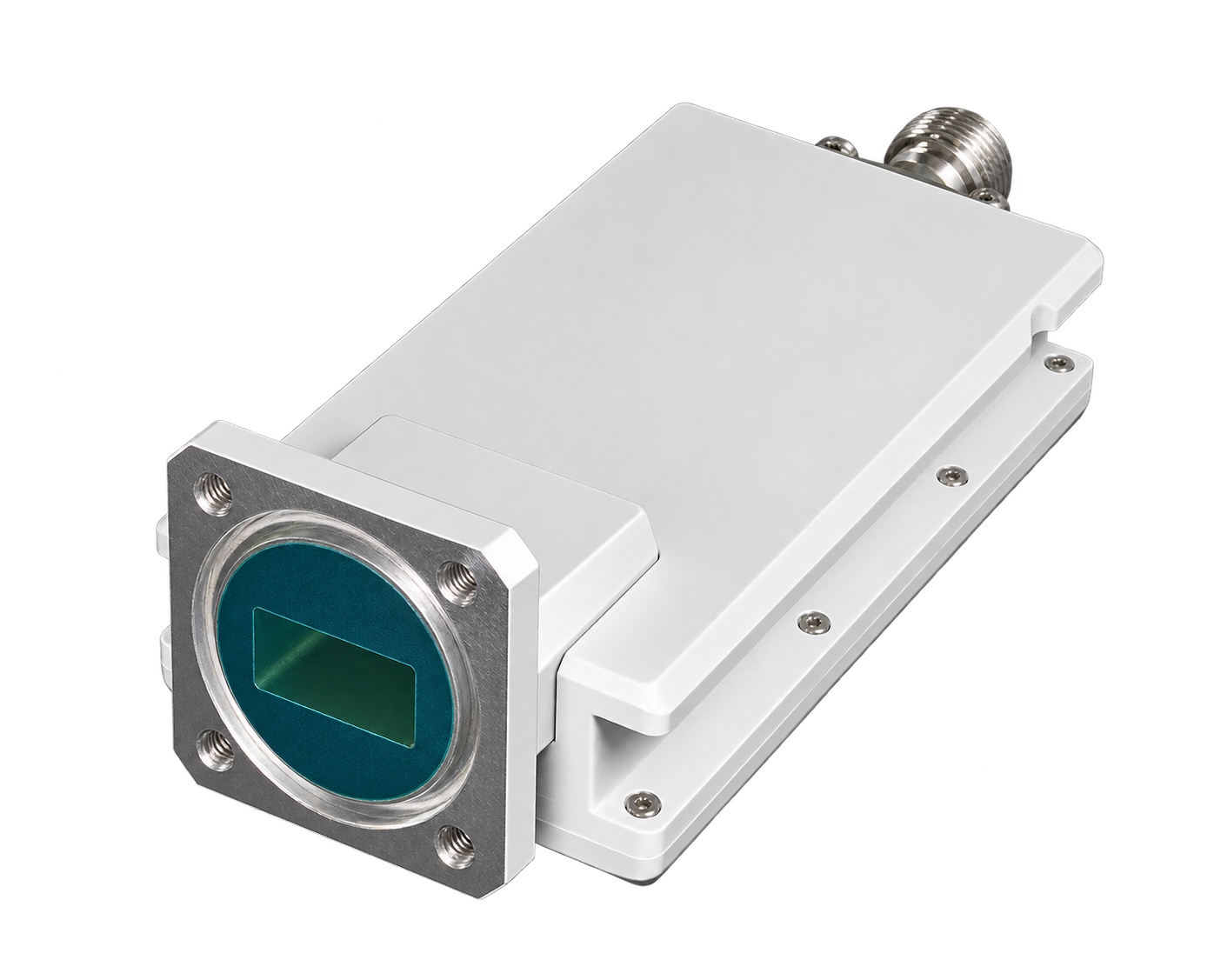

PLL LNB with AGC L.O. 9.75

Le LNB Ku-band PLL avec AGC OL 9,75 est un convertisseur abaisseur de bloc à faible bruit de niveau professionnel, conçu pour une réception satellite stable et l’intégration dans les systèmes de diffusion MVDS/MITRIS. Avec une plage de fréquence d’entrée de 10,70-11,50 GHz et une sortie FI de 950-1750 MHz, ce LNB Ku-band avec AGC garantit des performances fiables pour les systèmes DVB-S/S2 et DVB-C.

Grâce à son contrôle automatique de gain, le LNB offre une plage AGC de 25 dB et jusqu’à 50 dB de plage dynamique d’entrée — la plus large parmi les LNB Ku-band avec AGC. Son oscillateur local PLL garantit une excellente stabilité en fréquence (±100 kHz) et un très faible bruit de phase, ce qui le rend idéal pour les formats de modulation avancés. Léger, compact et robuste, ce modèle est optimisé pour les systèmes MVDS, MITRIS, CATV et télécom.

Le LNB Ku-band avec AGC OL 9,75 fournit un gain ≥40 dB, un facteur de bruit ≤5 dB et un rejet d’image ≥60 dBc, garantissant une réception satellite propre. Avec son guide d’ondes WR75, son entrée à bride PBR120 et ses sorties F-type/N-type, il s’intègre parfaitement aux infrastructures professionnelles.

✅ LNB Ku-band PLL avec AGC haute performance pour systèmes professionnels

Le LNB Ku-band avec AGC OL 9,75 fournit un gain ≥40 dB, un facteur de bruit ≤5 dB et un rejet d’image ≥60 dBc, garantissant une réception satellite propre. Avec son guide d’ondes WR75, son entrée à bride PBR120 et ses sorties F-type/N-type, il s’intègre parfaitement aux infrastructures professionnelles.

✅ Conçu pour un déploiement en extérieur

Un boîtier robuste et étanche garantit des performances fiables dans des climats extrêmes, sur de larges plages d’humidité et à des températures de -40 °C à +60 °C.

✅ Compatibilité multi-standards

Le LNB Ku-band PLL avec AGC 9,75 prend en charge la réception DVB-S, DVB-S2 et DVB-C, ce qui le rend adapté aux environnements de diffusion, de télécommunication et de rediffusion.

🛠️ Que vous ayez besoin d’un LNB Ku-band PLL avec AGC 9,75 GHz, d’un LNB Ku-band professionnel avec AGC et une plage de 25 dB, ou d’un convertisseur abaisseur de bloc à faible bruit robuste pour l’extérieur avec bride WR75 PBR120, le LNB PLL OL 9,75 avec AGC est conçu pour la précision, l’efficacité et des performances durables.

🛒 Le LNB Ku-band PLL avec AGC OL 9,75 est disponible à commander dès maintenant — prêt à être intégré dans les réseaux de diffusion DVB-S/S2/C et MVDS/MITRIS.

📌 Caractéristiques principales

• LNB Ku-band PLL avec AGC et large plage dynamique de 50 dB

Offre la plus large capacité de gestion de puissance d’entrée parmi les LNB Ku-band, garantissant un fonctionnement stable malgré d’importantes variations du signal d’entrée, sans perte de signal.

• Contrôle automatique de gain avec plage de 25 dB

L’AGC intégré maintient une puissance FI de sortie stable, compense les fluctuations d’entrée et protège les systèmes en aval contre la surcharge.

• Oscillateur PLL OL 9,75 GHz avec stabilité de ±100 kHz

La conception PLL à haute stabilité réduit la dérive de l’oscillateur local et assure un faible bruit de phase, ce qui est essentiel pour la réception professionnelle DVB-S2 et DVB-C.

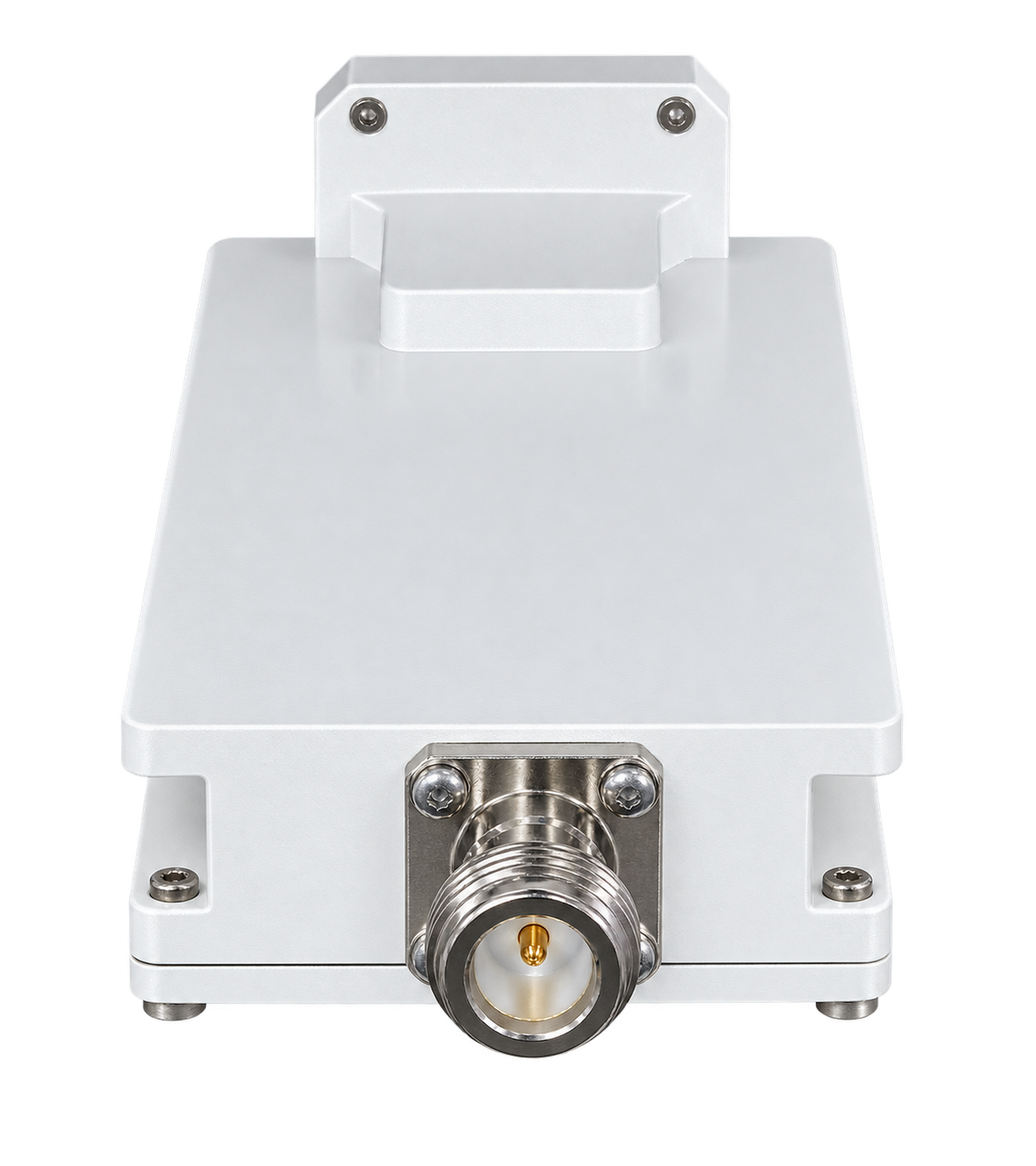

• Plage de fréquence de sortie 950-1750 MHz avec connecteurs F-type/N-type

Prend en charge à la fois les connecteurs N-type 50 Ohms et F-type 75 Ohms, permettant une intégration facile dans diverses infrastructures de télécommunication et de diffusion.

• Guide d’ondes WR75 avec entrée à bride PBR120

L’interface mécanique et RF standard de l’industrie garantit une connexion d’antenne fiable dans les systèmes professionnels.

• Gain ≥40 dB avec réponse plate et ondulation ≤0,5 dB sur 27 MHz

Fournit un gain constant et une faible distorsion, garantissant des performances spectrales propres pour les systèmes multiporteuses.

• LNB Ku-band professionnel avec AGC et facteur de bruit ≤5 dB

Offre un excellent rapport signal/bruit, permettant une réception de haute qualité même dans des conditions de faible signal d’entrée.

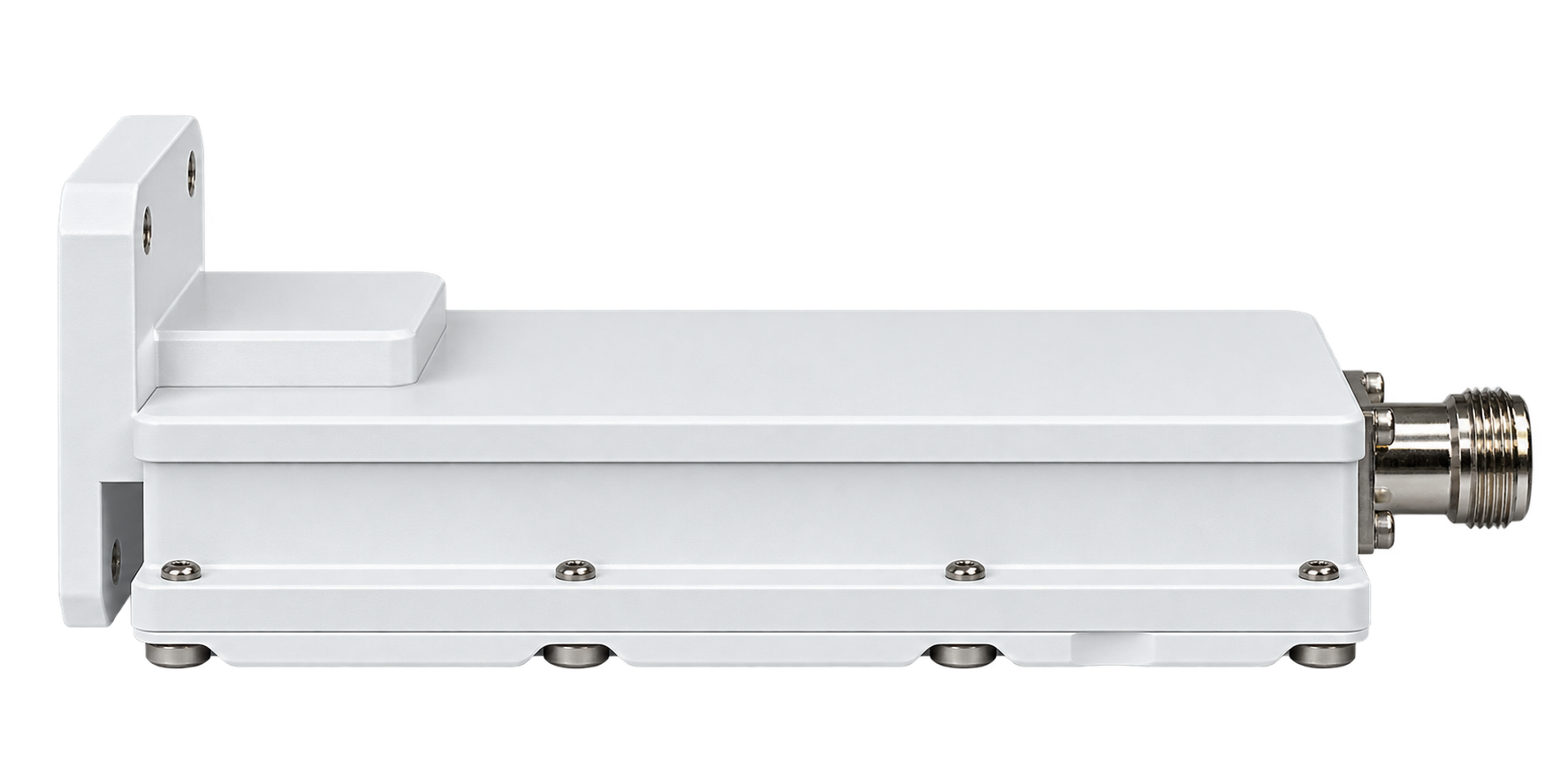

• Conception légère de 0,25 kg prête pour l’extérieur

Son boîtier compact et durable le rend idéal pour les installations sur toit, mobiles et sur des sites de diffusion isolés.

⚙️ Fonctions principales

• Conversion de la bande Ku (10,70-11,50 GHz) vers une FI de 950-1750 MHz

Convertit avec précision les signaux de la bande Ku en bande L, assurant une compatibilité totale avec les récepteurs DVB-S/S2 et les systèmes CATV.

• Contrôle automatique de sortie basé sur l’AGC

Assure une stabilisation fiable du signal en ajustant dynamiquement les niveaux de sortie selon les variations de puissance du signal d’entrée.

• Fonctionnement stable avec OL PLL 9,75 GHz et faible bruit de phase

Garantit un minimum de gigue et de dérive en fréquence, prenant en charge des schémas de modulation avancés comme 32APSK ou 256QAM.

• Amplification et filtrage intégrés avec faibles émissions parasites

Maintient un spectre de sortie propre, empêchant les interférences dans les réseaux professionnels de télécommunication et de rediffusion.

• Compatibilité transparente avec les standards DVB-S, DVB-S2 et DVB-C

Optimisé pour les environnements de diffusion numérique, garantissant une intégration plug-and-play dans les systèmes headend.

• LNB Ku-band avec AGC durable avec alimentation 15-30 V DC

Fonctionne efficacement avec une faible consommation d’énergie et une large plage de tension, ce qui le rend adaptable à différentes conceptions système.

🧩 Applications

• LNB Ku-band PLL avec AGC professionnel pour la diffusion DVB-S/S2

Assure une réception stable des liaisons descendantes satellite avec AGC pour une diffusion numérique de haute qualité.

• Réseaux de distribution MVDS et MITRIS avec LNB Ku-band avec AGC 9,75

Conçu pour les applications de rediffusion, permettant une distribution multiporteuses fiable à travers les réseaux.

• Intégration headend CATV avec LNB Ku-band avec AGC

Fournit une sortie FI constante pour la distribution numérique par câble, garantissant une grande fiabilité dans des environnements à forte densité de canaux.

• Liaisons descendantes satellite télécom et de rediffusion

Assure une conversion précise avec un fort rejet d’image, adaptée aux stations télécom et de rediffusion satellite.

• LNB Ku-band PLL avec AGC robuste pour l’extérieur

Son boîtier étanche et léger le rend fiable pour les climats extrêmes, les applications maritimes ou les déploiements isolés.

• OEM et intégrateurs système

Son format compact et ses multiples options de connecteurs offrent une grande flexibilité pour les conceptions modulaires et les projets personnalisés.

💡 Why you should buy from us❓

• 1,5 an de garantie
• 7 ans de support après-vente
• Équipe d’assistance à distance composée d’ingénieurs
• Programme de réduction pour les clients réguliers 🎁

💬 Contactez-nous

Pour plus de détails ou pour toute assistance concernant le LNB Ku-band PLL avec AGC OL 9,75, n’hésitez pas à contacter notre équipe. Nous fournissons une consultation professionnelle et un support après-vente pour l’installation et la configuration, afin de vous aider à tirer le meilleur parti de votre équipement de diffusion. Le LNB Ku-band PLL avec AGC OL 9,75 est disponible avec personnalisation des paramètres sur commande.
