إن 0.2 W Ku-band block up-converter مع LO بتردد 9.75 GHz BUC-Ku002-9.75 v2 مصمم للاستخدام في أنظمة بث تلفزيون MVDS وفقًا لمعايير DVB-S/S2 أو DVB-C (استخدم زر “Customized” لاختيار المعلمات المطلوبة)، ويعمل مع ما يصل إلى 25 حاملة. يتميز BUC-Ku002-9.75 v2 بفلنجة خرج من نوع PBR120 ويمكن استخدامه مع هوائيات الوصلات الراديوية الاعتيادية (اتجاهية) أو هوائيات البث (قطاعية و شاملة الاتجاهات). يدعم BUC-Ku002-9.75 v2 جميع أنواع التضمين حتى 32APSK و256QAM (يمكنك اختيار نوع التضمين أثناء تعبئة نموذج “customized equipment”). يتمتع BUC-Ku002-9.75 v2 بأفضل معايير الخطية لضمان استقرار تردد الخرج وانخفاض مستوى IMD3 (وهذه المعلمات مهمة جدًا للتضمين عالي الجودة، لذلك يتم قفل المذبذب المحلي في BUC-Ku002-9.75 v2 بواسطة PLL مع مرجع تردد داخلي). يوفر BUC-Ku002-9.75 v2 نطاق تردد خرج 10.7 – 11.7 GHz (عرض النطاق في Ku-band) لنطاق تردد دخل 950-1950 MHz (عرض النطاق في L-band).
إن BUC-Ku002-10.6 v2.0 هو محول رفع ترددات احترافي لنطاق Ku بمعيار DVB-S/S2 (BUC) مصمم من أجل أنظمة بث MVDS، ومحطات مكررات التلفزيون، والوصلات الصاعدة VSAT، ومركبات DSNG. وبفضل مذبذب LO المقفل بطور PLL بتردد 10.6 GHz و المرجع المدمج 10 MHz، فإن هذا المرسل Ku-band BUC بالحالة الصلبة يوفر استقرارًا ممتازًا ونقاءً طيفيًا عاليًا لسلاسل بث DVB-S2 الحديثة.
يوفر BUC-Ku002-10.6 v2.0 قدرة خرج دنيا تبلغ 0.2 W عند @P1dB مع كسب ≥45 dB. كما أن ALC الخاص به (نطاق 25 dB، و30 mW عند مستوى ALC) يضمن مستويات خرج ثابتة لتشغيل Ku-band BUC متعدد الحوامل (حتى 25 حاملة). ومع ضوضاء الطور المنخفضة (−80 dBc/Hz @1 kHz، و−85 dBc/Hz @10 kHz، و−100 dBc/Hz @100 kHz) و IMD3 منخفض، فإن BUC-Ku002-10.6 v2.0 يدعم تضمينات معقدة مثل DVB-S2 256QAM و32APSK.
✅ مصمم للاستخدام الخارجي
يأتي BUC-Ku002-10.6 v2.0 داخل هيكل مقاوم للعوامل الجوية بدرجة IP65، مما يجعله Ku-band outdoor BUC موثوقًا للظروف القاسية. ومع خرج بفلنجة WR75 PBR120 ودخل IF بممانعة 50 Ω من نوع N-type Female، فقد تم تحسينه للدمج في أنظمة BUC للوصلات الصاعدة الفضائية وشبكات مكررات التلفزيون.
✅ مصمم للكفاءة
بوزن لا يتجاوز 0.55 kg واستهلاك ≤6 W فقط، فإن Compact Ku-band BUC-Ku002-10.6 v2.0 خفيف الوزن وموفر للطاقة، وهو مثالي لوحدات البث المتنقلة والتركيبات ذات المساحة المحدودة.
🛠️ سواء كنت بحاجة إلى Ku-band Block Upconverter لأنظمة MVDS، أو Ku-band BUC مع مرجع 10 MHz، أو Ku-band BUC مع مؤشر حالة LED وتحكم IP عن بُعد (حسب الطلب)، فإن BUC-Ku002-10.6 v2.0 هو حل متين وعالي الخطية وجاهز للدمج.
🛒 إن BUC-Ku002-10.6 v2.0 متاح حسب الطلب ومتاح للشراء. يمكنك الشراء الآن، أو طلب عرض سعر، أو الحصول على التسعير، أو الشراء عبر الإنترنت وفقًا لآلية المشتريات لديك.
📌 الميزات الرئيسية
-

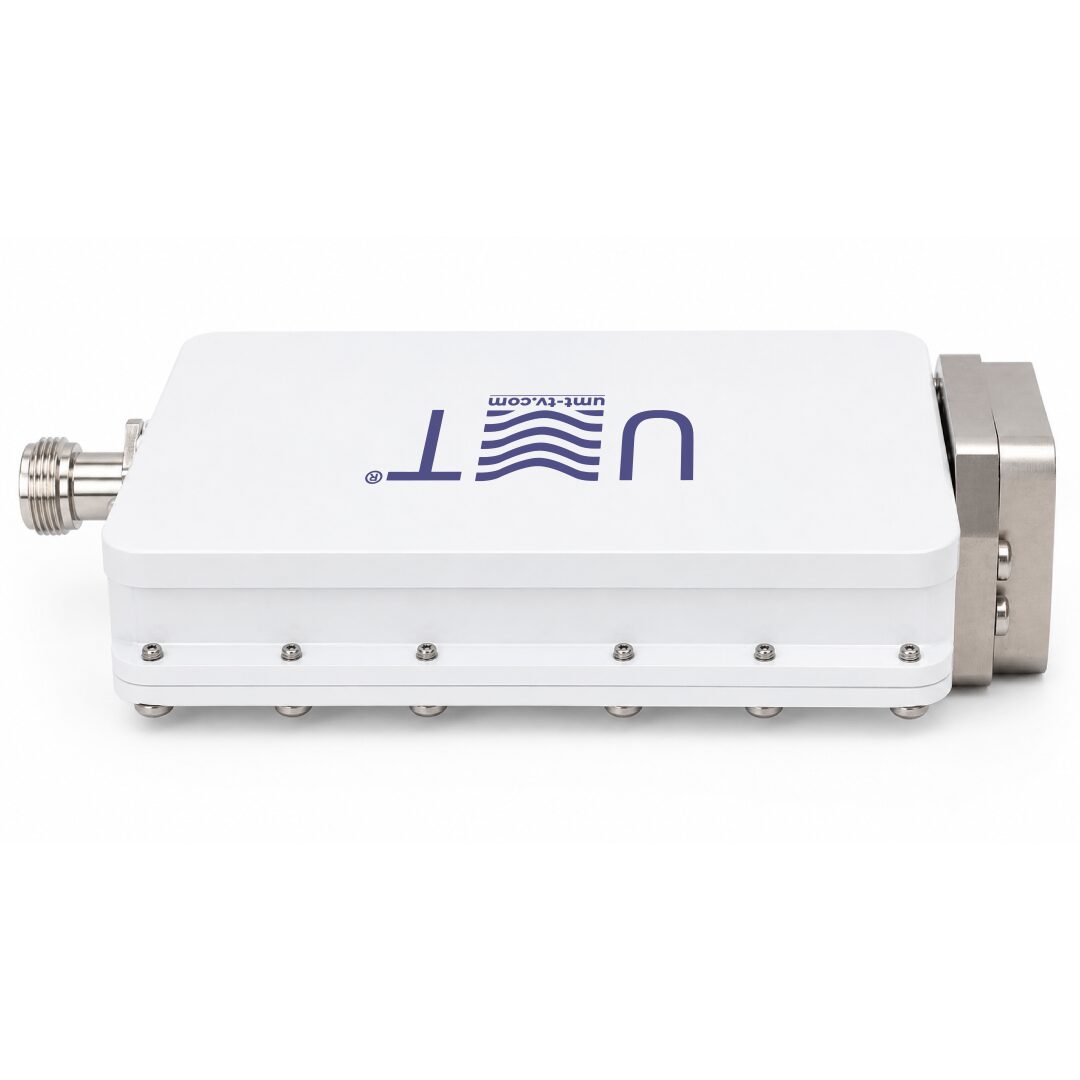

BUC-Ku002-10.6 v2.0 مدمج لنطاق Ku مع تصميم بالحالة الصلبة
إن الوزن الخفيف (~0.55 kg)، واستهلاك الطاقة ≤6 W، وهيكل IP65 تجعل BUC-Ku002-10.6 v2.0 جهاز Ku-band BUC بالحالة الصلبة موثوقًا وجاهزًا للاستخدام الخارجي.
-

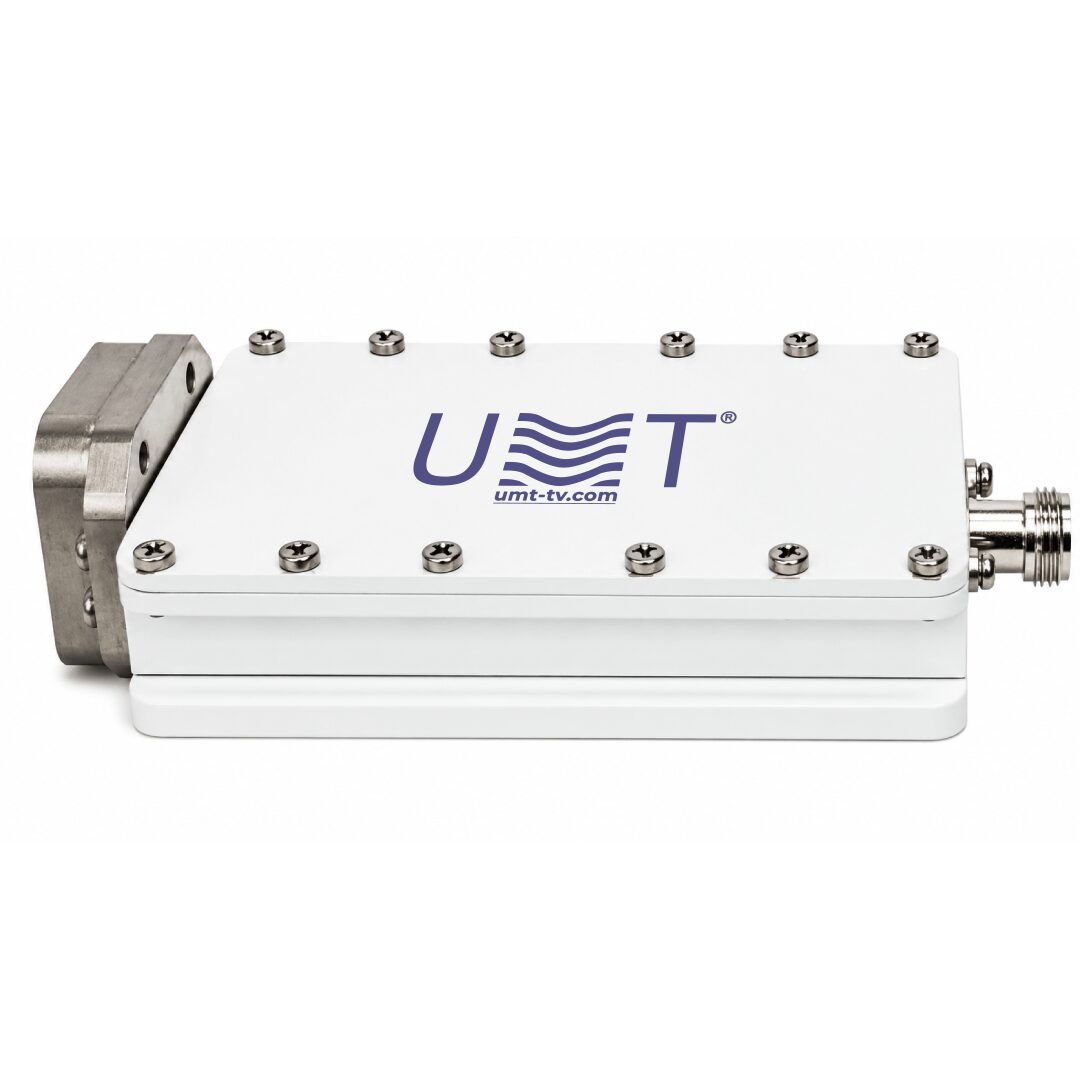

PLL LO ثابت بتردد 10.6 GHz مع استقرار ±2 ppm
يضمن BUC-Ku002-10.6 v2.0 المزود بـ PLL LO 10.6 GHz تحويلًا مستقرًا وضوضاء طور منخفضة (−85 dBc/Hz @10 kHz) لأنظمة DVB-S2 Ku-band BUC الاحترافية.
-

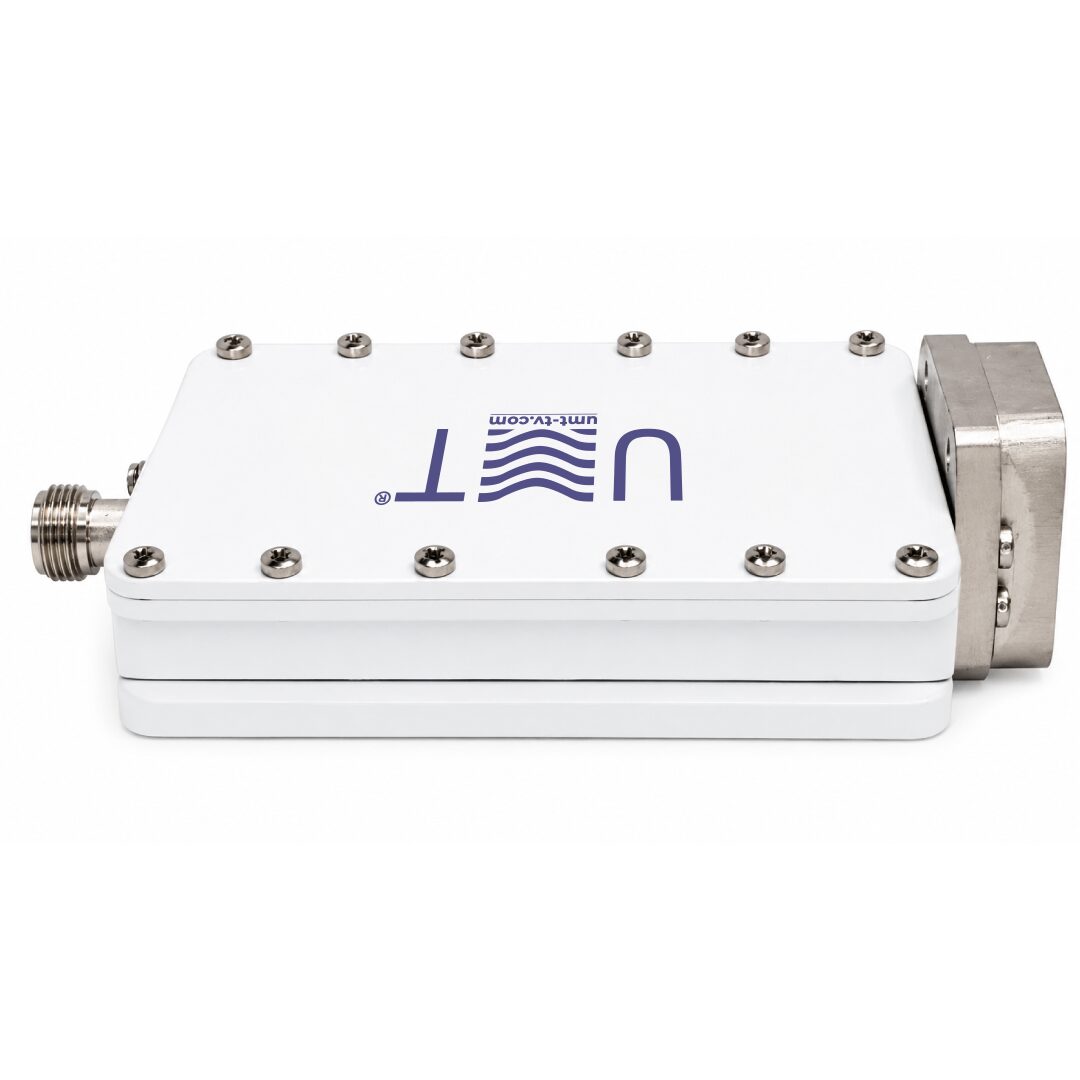

خرج 0.2 W P1dB مع ALC بمقدار 25 dB
يوفر BUC-Ku002-10.6 v2.0 بقدرة خرج 0.2W عند P1dB قدرة RF ثابتة، مع تحكم تلقائي في المستوى لإدارة ما يصل إلى 25 حاملة في الوصلات الصاعدة متعددة الحوامل ضمن نطاق Ku.
-

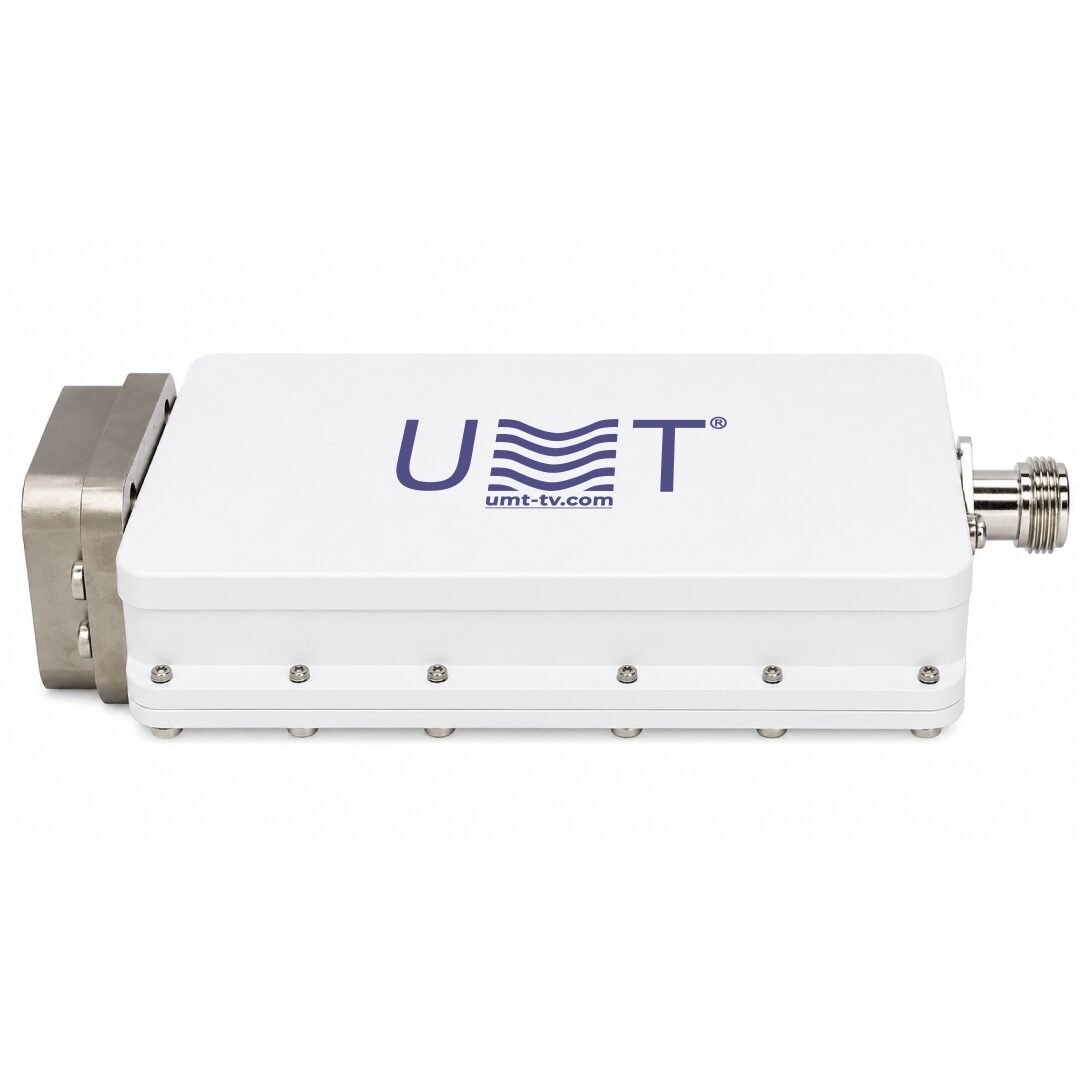

مذبذب مرجعي مدمج بتردد 10 MHz
لا حاجة إلى مرجع خارجي – فـ BUC-Ku002-10.6 v2.0 مع مرجع 10 MHz يبسّط المزامنة في مشاريع دمج Ku-band BUC.
-

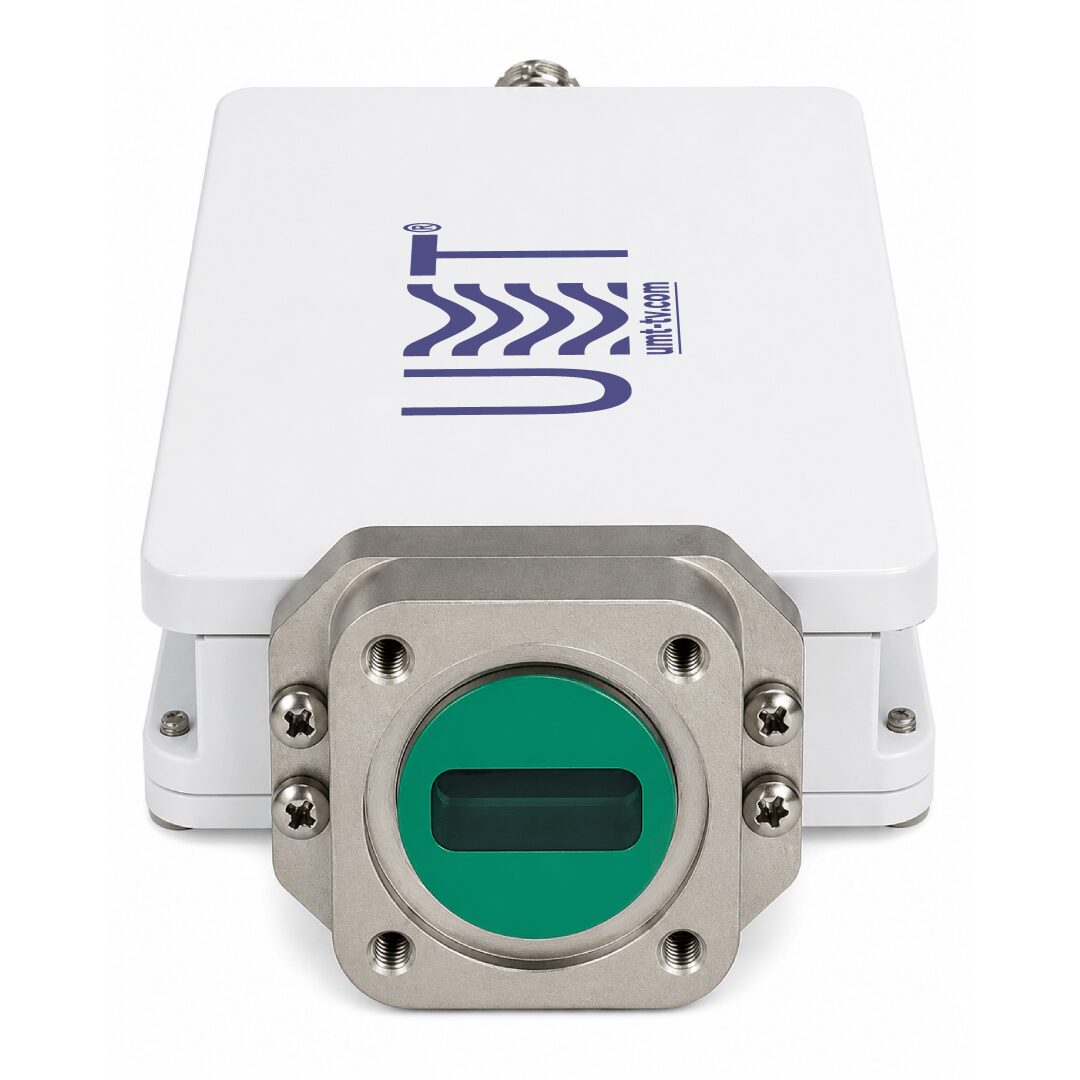

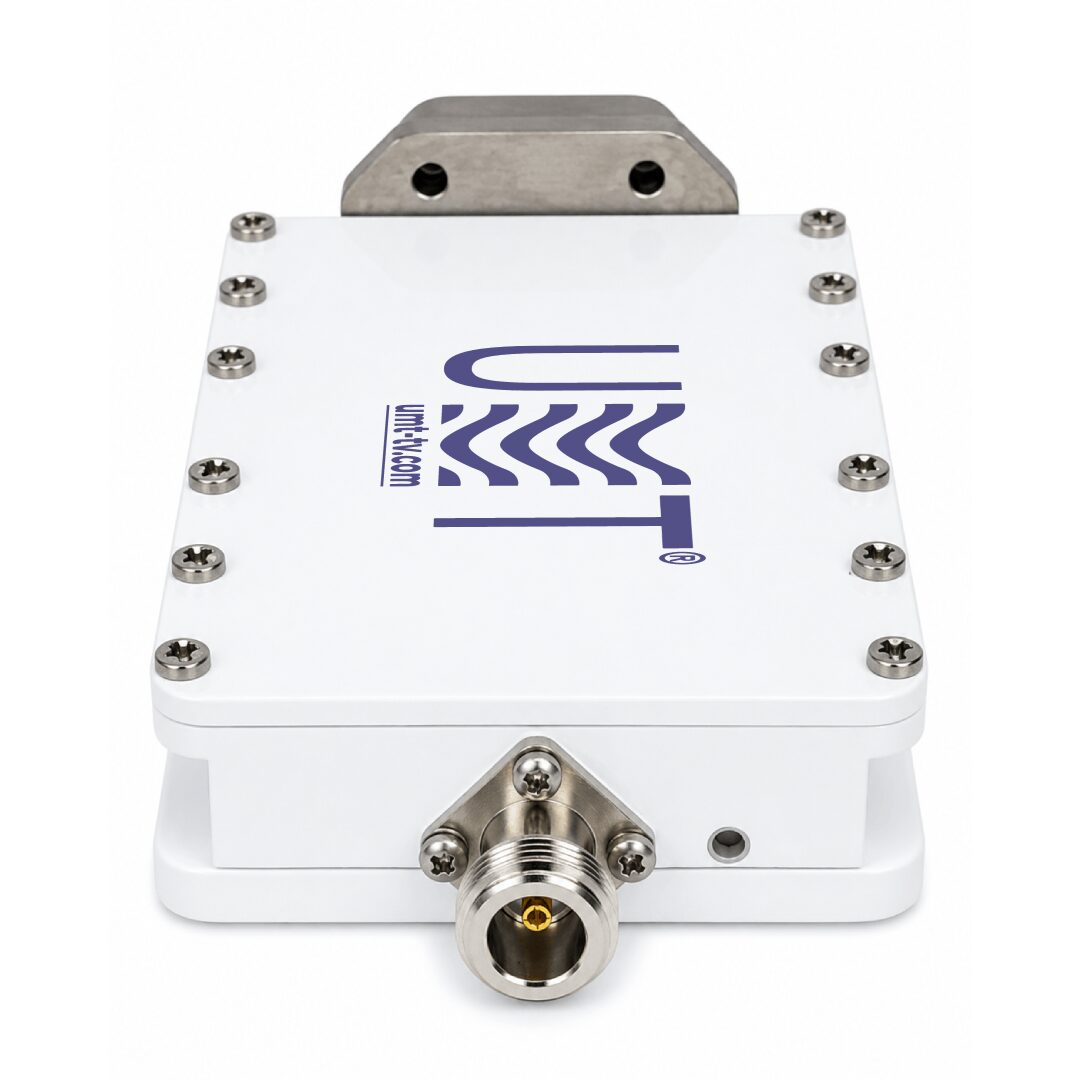

خرج بفلنجة WR75 PBR120 ودخل IF من نوع N-type
يوفر BUC-Ku002-10.6 v2.0 مع فلنجة WR75 ودخل IF من نوع N-type (950-1950 MHz) توافقًا ميكانيكيًا وتوافقيًا RF سهلًا مع معدات محطات مكررات التلفزيون الحالية.
يحافظ BUC-Ku002-10.6 v2.0 على إشارات طفيلية ≤−55 dBc ورفض صورة ≥60 dB، مما يجعله جهاز Ku-band BUC عالي الخطية لتضمين DVB-S2 256QAM/32APSK.
⚙️ الوظائف الرئيسية
-
التحويل الرافع من IF إلى نطاق Ku مع BUC-Ku002-10.6 v2.0

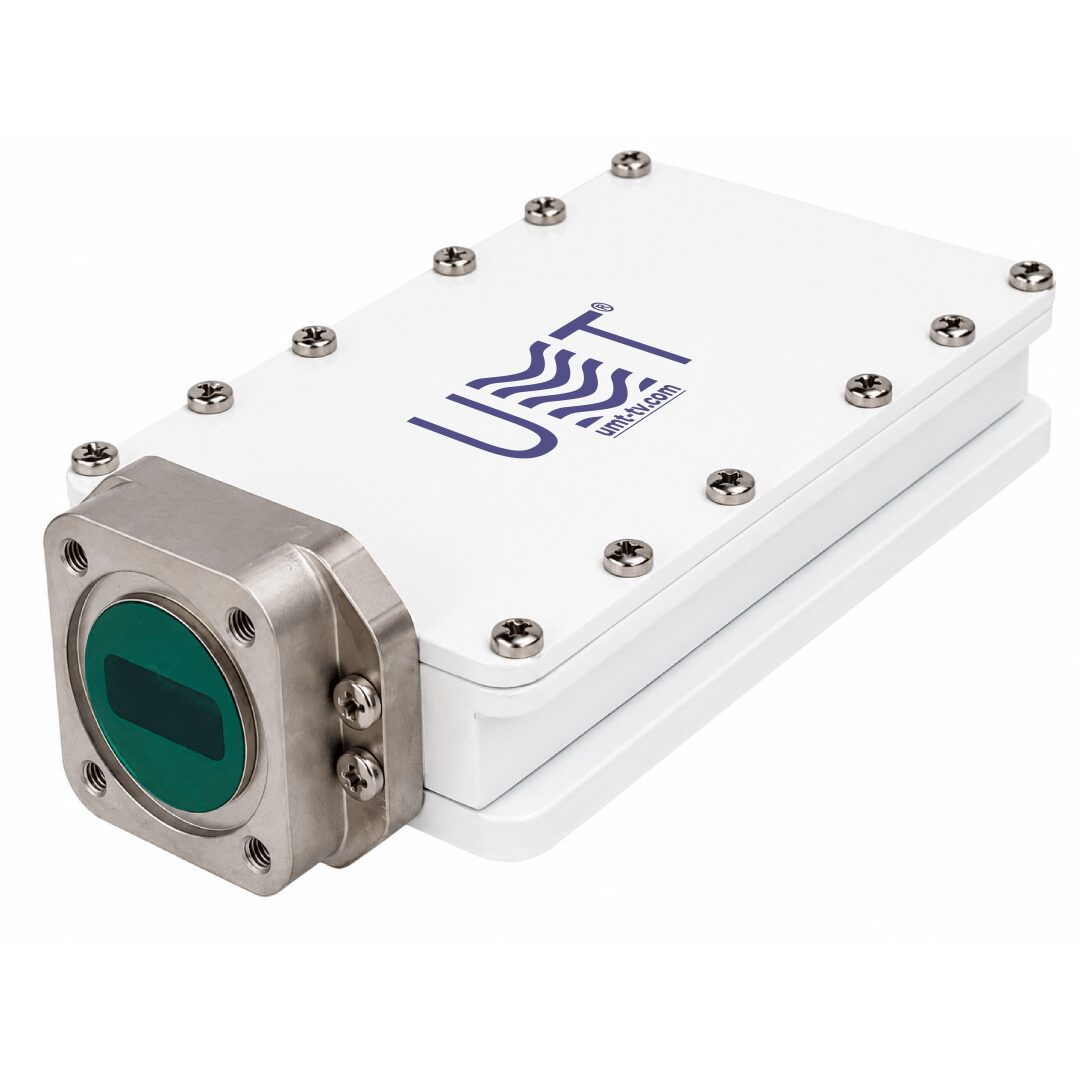

يحوّل دخل L-band 950-1950 MHz إلى خرج Ku-band 11.55-12.55 GHz بدقة عالية.
-
تثبيت القدرة المعتمد على ALC
يضمن BUC-Ku002-10.6 v2.0 المزود بتحكم تلقائي في الخرج أداء RF مستقرًا تحت تغيرات دخل IF.
-
تشغيل مستقر مع PLL LO ومرجع 10 MHz
يوفر المرجع الداخلي أداء Ku-band BUC عالي الاستقرار دون الحاجة إلى مزامنة خارجية.
-
الترشيح والتضخيم بالحالة الصلبة
يوفر BUC-Ku002-10.6 v2.0 مع مرحلة SSPA تضخيمًا خطيًا وIMD منخفضًا وانبعاثات طفيلية دنيا.
-
دمج سهل في سلاسل بث DVB-S/S2
يندمج BUC-Ku002-10.6 v2.0 بسلاسة في أنظمة الوصلات الصاعدة VSAT وDSNG والإرسال MVDS ومكررات التلفزيون.
🧩 التطبيقات
-
الوصلات الصاعدة VSAT وDSNG مع BUC-Ku002-10.6 v2.0
BUC منخفض القدرة لأنظمة VSAT ومرسل DSNG محسّن للمنصات المدمجة والمتنقلة.
-
تطبيقات MVDS block upconverter
يعمل BUC-Ku002-10.6 v2.0 كمحول رفع ترددات Ku-band لأنظمة MVDS بخطية عالية للبث الأرضي.
-
دمج مكررات التلفزيون وheadend
Ku-band BUC مستقر لمحطات مكررات التلفزيون ويدعم ALC وتشغيل DVB-S2 متعدد الحوامل.
-
عربات البث والوحدات المتنقلة
يناسب BUC-Ku002-10.6 v2.0 بسهولة وحدات البث المتنقلة، موفرًا روابط مساهمة موثوقة.
يجعل الحجم المدمج وواجهات WR75/N-type من BUC-Ku002-10.6 v2.0 خيارًا مثاليًا لتجميعات البث الخاصة بـ OEM.
Ku-band BUC مقاوم للعوامل الجوية بدرجة IP65 من أجل المناخات القاسية – الصحراوية، والبحرية، والجبلية، أو المواقع البعيدة.
