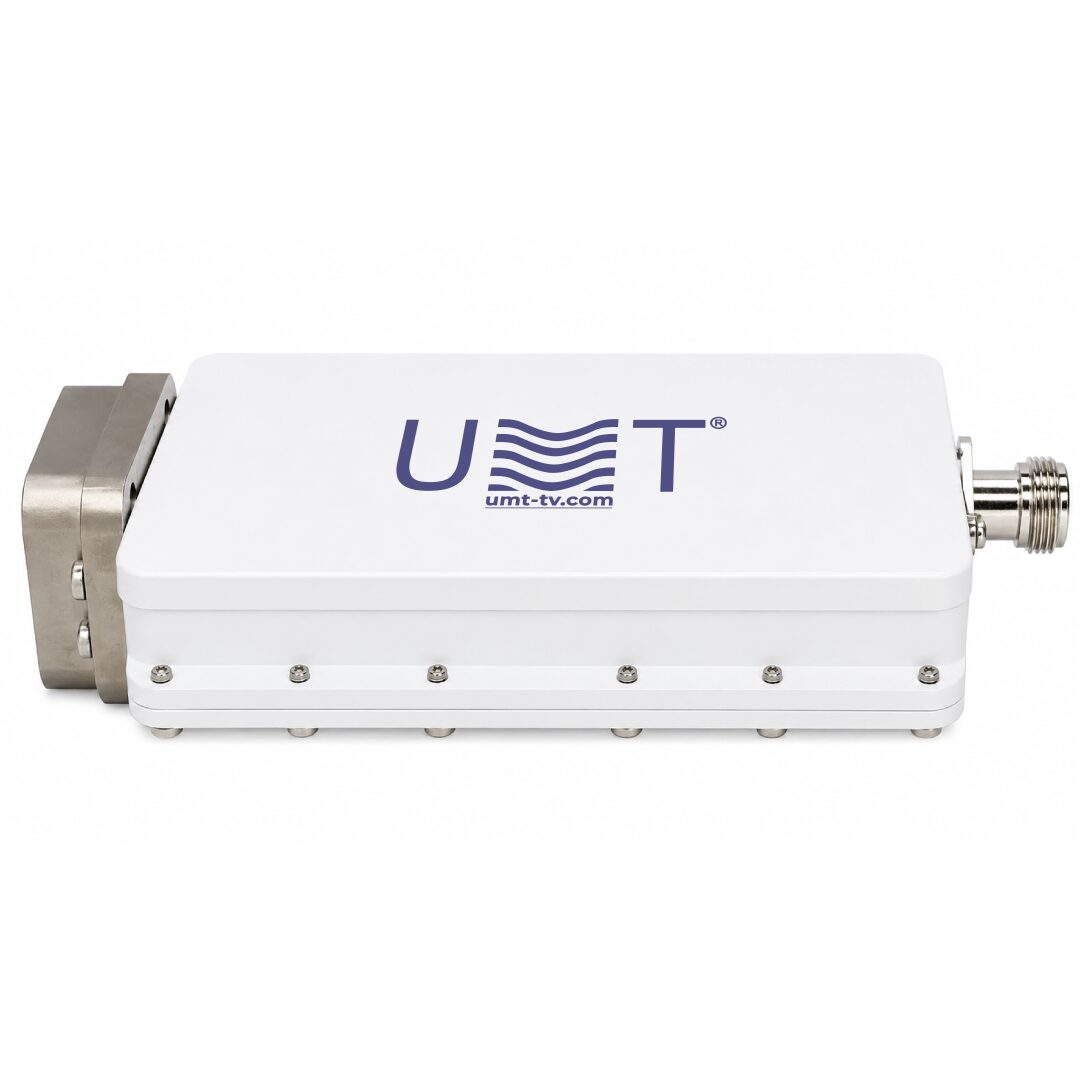

BUC-Ku002-9.75 v2.0

إن BUC-Ku002-9.75 v2.0 هو محول رفع ترددات احترافي لنطاق Ku بمعيار DVB-S/S2 ‏(BUC) مصمم من أجل الوصلات الصاعدة عبر الأقمار الصناعية، وشبكات MVDS، ومحطات VSAT، ووحدات البث المتنقلة DSNG. وبصفته مرسل Ku-band BUC مدمجًا، فهو يتميز بـ مذبذب محلي PLL ثابت بتردد 9.75 GHz يوفّر استقرارًا عاليًا في التردد وضوضاء طور منخفضة من أجل حوامل نظيفة وقيمة EVM مستقرة. يدمج هذا الـ Ku-band outdoor BUC بالحالة الصلبة مرجعًا داخليًا بتردد 10 MHz، مما يبسّط التوقيت ويحسّن الاستقرار طويل الأمد لعمليات DVB-S2 في أنظمة headend وروابط محطات مكررات التلفزيون.

يوفّر هذا Ku-band Block Upconverter 0.2W v2.0 حدًا أدنى لقدرة خرج يبلغ 0.2 W عند P1dB مع كسب ≥45 dB و ALC ‏(نطاق ديناميكي 25 dB، ومستوى ALC يبلغ 30 mW) من أجل التسوية التلقائية للخرج وحماية سلسلة الإرسال. كما يحقق LO المقفل طوريًا ‏(±2 ppm) ضوضاء طور منخفضة (−80 dBc/Hz @1 kHz، و−85 dBc/Hz @10 kHz، و−100 dBc/Hz @100 kHz)، مما يدعم تشغيل Ku-band BUC عالي الخطية مع DVB-S2 32APSK و256QAM. ويُضمن النقاء الطيفي بفضل الإشارات الطفيلية داخل النطاق ≤−55 dBc، و تسرّب LO ≤−40 dBm، و رفض الصورة ≥60 dB.

✅ مصمم للتركيب الخارجي

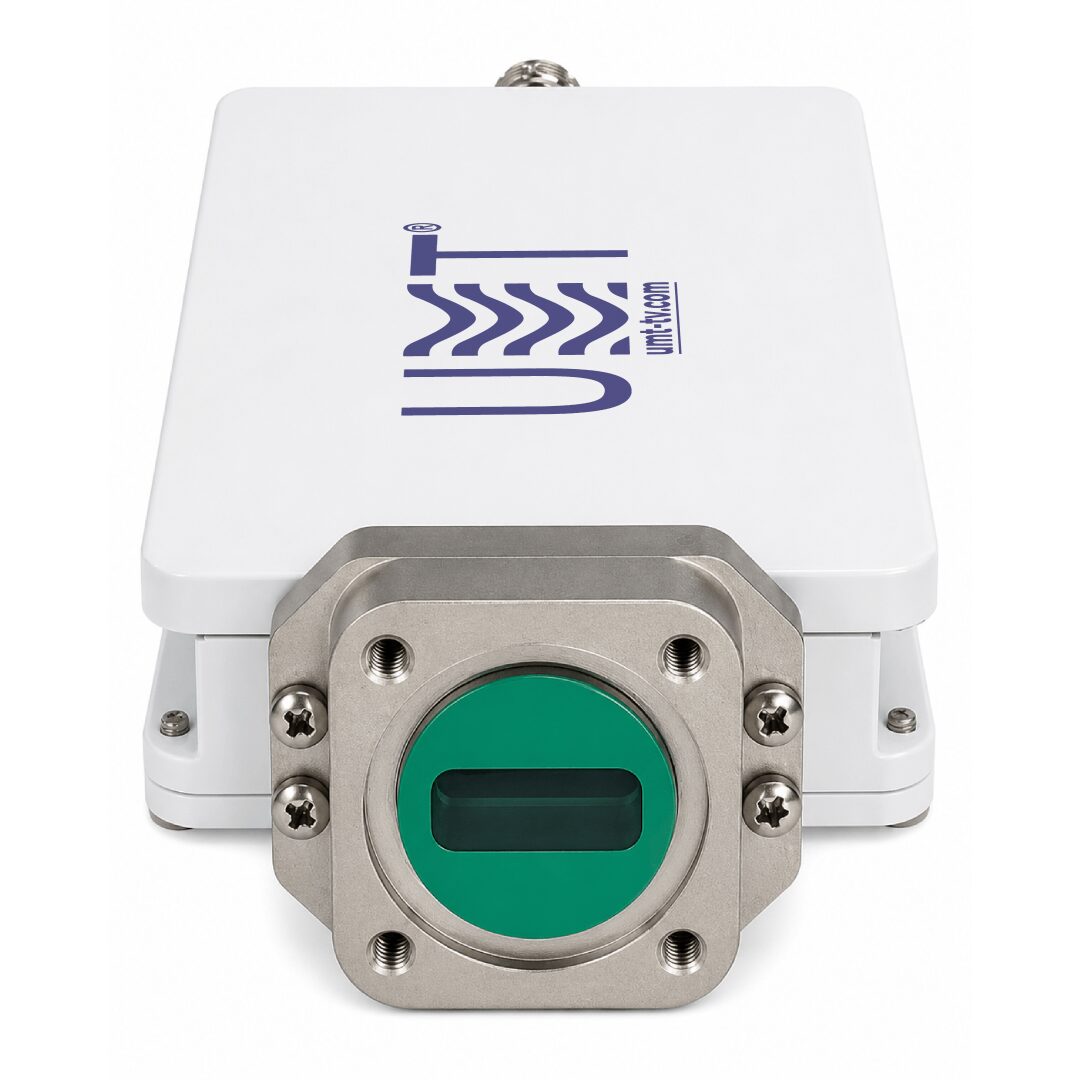

يأتي BUC-Ku002-9.75 v2.0 داخل هيكل BUC متين مقاوم للعوامل الجوية بدرجة IP65 من أجل أداء ميداني موثوق في المناخات القاسية. كما يوفّر خرج RF بموجه موجي WR75 / فلنجة PBR120 ودخل IF بممانعة 50 Ohm من نوع N-type Female ‏(النوعان F وSMA – عند الطلب)، مما يجعله مرسلًا خارجيًا متكاملًا لنطاق Ku لأنظمة DVB-S/S2 الاحترافية ووحدات MVDS block upconverter.

✅ مع دعم يصل إلى 25 حاملة

يلبي هذا الـ Ku-band BUC متعدد الحاملات احتياجات جهات البث ومتكاملي الأنظمة الذين ينشئون قطاعات MVDS/DVB-S2 كثيفة. ويضمن الجمع بين ضوضاء الطور المنخفضة، ورفض الصورة العالي ‏(60 dB)، والإشارات الطفيلية داخل النطاق ≤−55 dBc إرسالًا نظيفًا وموثوقًا عبر تطبيقات Ku-band BUC الخاصة بـ VSAT وDSNG. كما يعمل ALC الخاص به بسلاسة في أنظمة headend التي تتضمن عمليات ALC وAGC، مع الحفاظ على خرج مستقر عبر مستويات IF المتغيرة.

✅ محسّن للدمج المدمج والموفّر للطاقة

تم تصميم BUC-Ku002-9.75 v2.0 باعتباره Ku-band BUC بالحالة الصلبة مع استهلاك طاقة ≤6 W ووزن ~0.55 kg، وهو مثالي للتركيبات ذات المساحة المحدودة ووحدات البث المتنقلة. كما أن فلنجة WR75 PBR120 ودخل IF من نوع N-type في هذه الوحدة يسهّلان الدمج الميكانيكي ودمج RF في مشاريع تكامل Ku-band BUC التي ينفذها متكامل أنظمة Ku-band BUC.

🛠️ سواء كنت تخطط لـ Ku-band Block Upconverter لأنظمة MVDS، أو تبحث عن Ku-band BUC احترافي مع مرجع داخلي 10 MHz، أو تعتمد Ku-band BUC مدمجًا لأنظمة DVB-S2، فإن هذا الطراز يوازن بين ضوضاء الطور المنخفضة، و الخطية العالية، وميزات جاهز للدمج العملية.

🛒 إن BUC-Ku002-9.75 v2.0 متاح للشراء و متاح حسب الطلب لعمليات النشر المخصصة. يمكنك الشراء عبر الإنترنت، أو الشراء الآن، أو طلب عرض سعر، أو الحصول على الأسعار، أو طلب التسعير، أو الاستفسار للشراء وفقًا لآلية المشتريات لديك. (قد تختلف جاهزية المشروع وحالة متوفر في المخزون حسب التهيئة؛ يرجى طلب عرض سعر.)

📌 الميزات الرئيسية

• BUC-Ku002-9.75 v2.0 مدمج لنطاق Ku مع تصميم بالحالة الصلبة

إن BUC-Ku002-9.75 v2.0 هو Ku-band Block Upconverter مدمج مصمم للدمج في أنظمة DVB-S2 وMVDS ذات المساحة المحدودة. كما تضمن بنيته بالحالة الصلبة موثوقية عالية، واستهلاكًا منخفضًا للطاقة ‏(≤6 W)، وتشغيلًا خفيف الوزن ‏(~0.55 kg).

• PLL LO ثابت بتردد 9.75 GHz مع استقرار ±2 ppm

يوفّر BUC-Ku002-9.75 v2.0 المزود بـ PLL LO ‏9.75 GHz استقرارًا ممتازًا في التردد وضوضاء طور منخفضة ‏(−85 dBc/Hz @10 kHz)، مما يجعله مثاليًا للوصلات الصاعدة DVB-S2 ومحطات مكررات التلفزيون.

• BUC-Ku002-9.75 v2.0 لنطاق Ku مع قدرة خرج 0.2 W وALC

يوفّر قدرة خرج 0.2 W @P1dB مع ALC مدمج ‏(نطاق ديناميكي 25 dB). وهذا يضمن خرج RF مستقرًا ‏(30 mW عند مستوى ALC) ويحمي من التحميل الزائد في تطبيقات Ku-band BUC متعددة الحاملات.

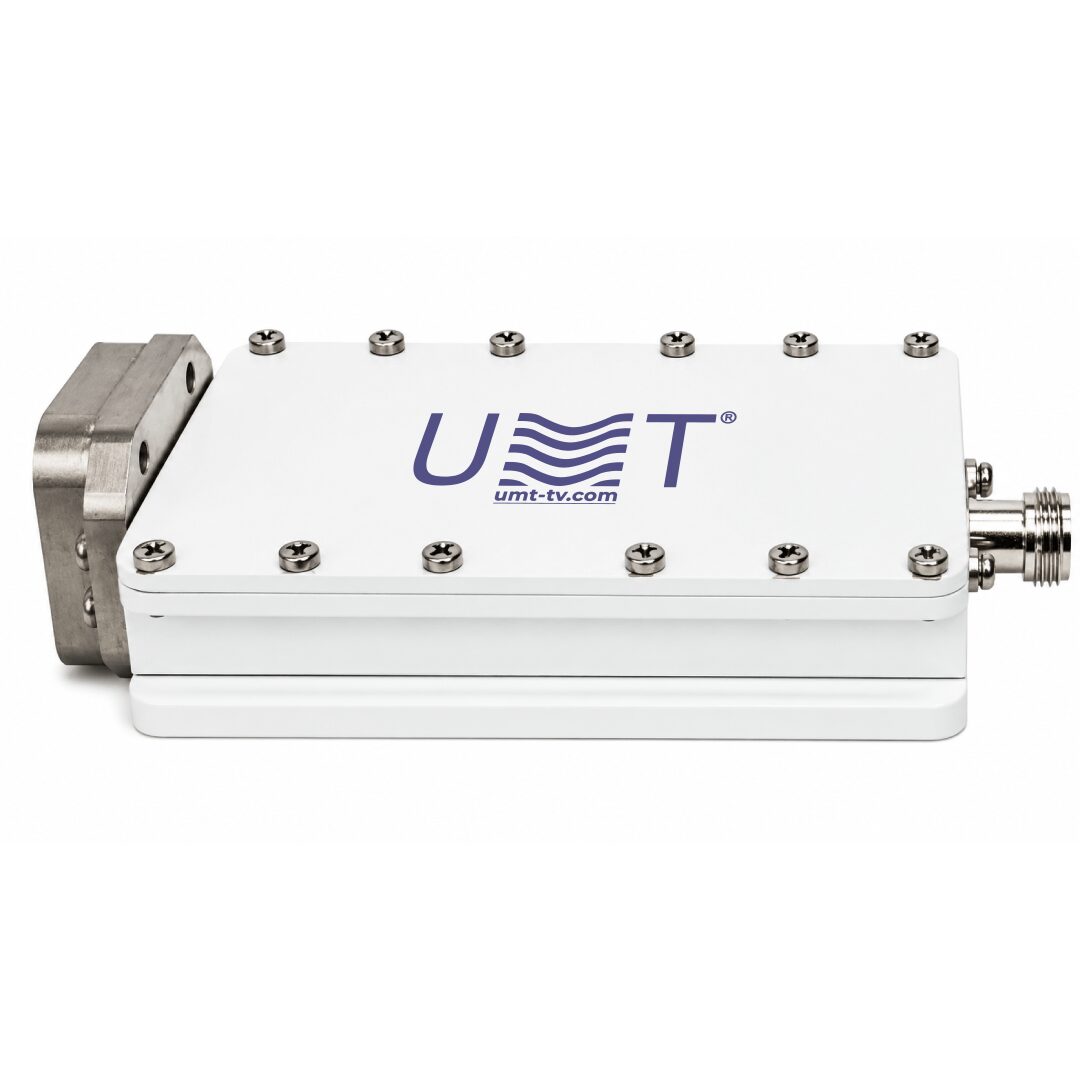

• BUC-Ku002-9.75 v2.0 مع مرجع 10 MHz مدمج

يحافظ المذبذب المرجعي الداخلي 10 MHz على دقة التزامن دون الحاجة إلى مصادر مرجعية خارجية – وهي ميزة رئيسية لـ BUC-Ku002-9.75 v2.0 مقارنة بالعديد من حلول المنافسين.

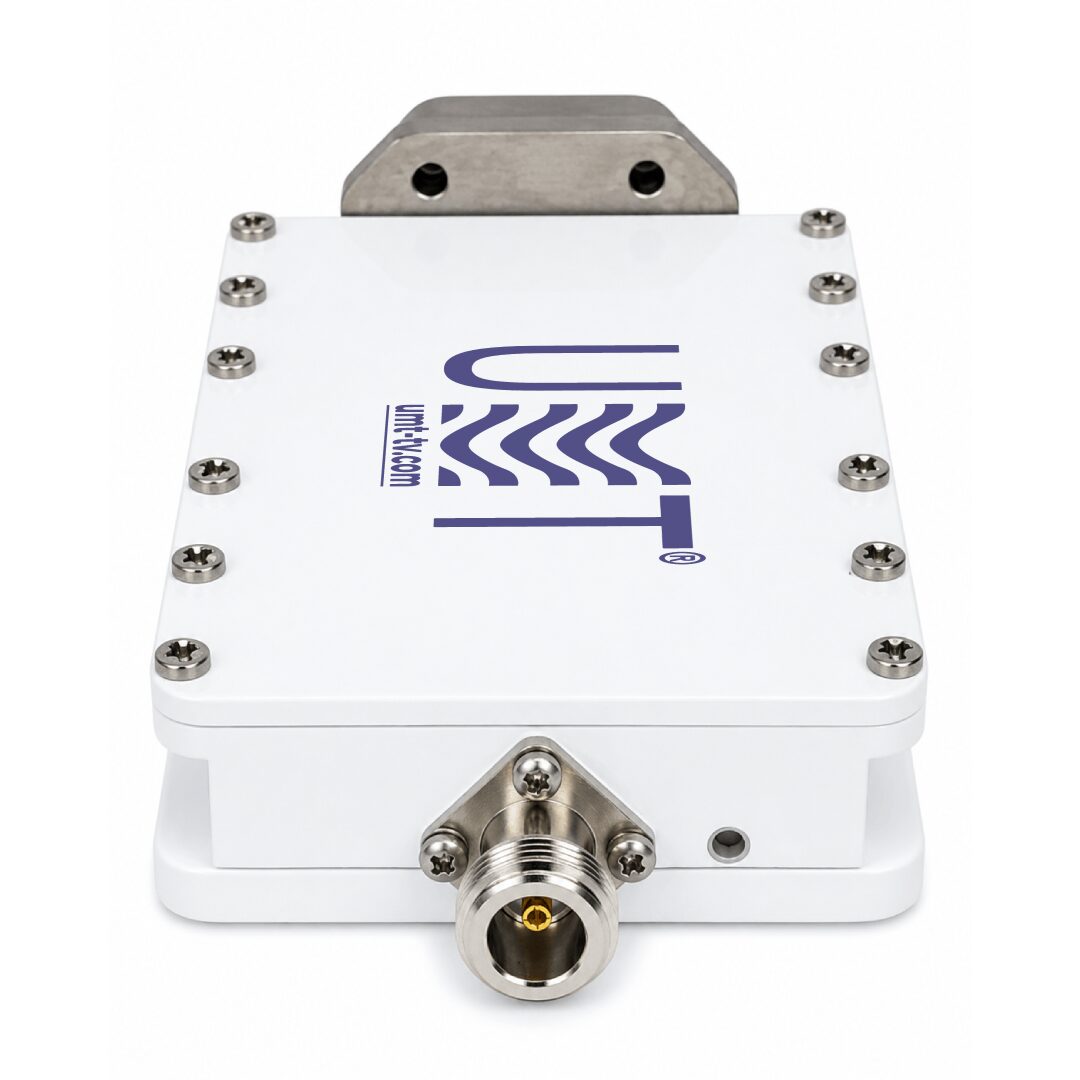

• BUC-Ku002-9.75 v2.0 مع فلنجة WR75 PBR120 ودخل IF من نوع N-type

بفضل تجهيزه بخرج RF بموجه موجي WR75 / فلنجة PBR120 ودخل IF بممانعة 50 Ω من نوع N-type Female، فإن BUC-Ku002-9.75 v2.0 سهل الدمج في أنظمة الوصلة الصاعدة الحالية، والمكررات، وأنظمة MVDS headend.

• خطية فائقة ونقاء طيفي مع BUC-Ku002-9.75 v2.0

مع إشارات طفيلية داخل النطاق ≤−55 dBc، وتسرّب LO ≤−40 dBm، ورفض صورة ≥60 dB، يحافظ BUC-Ku002-9.75 v2.0 على إرسال نظيف لتضمين 256QAM / 32APSK.

• BUC-Ku002-9.75 v2.0 خارجي وجاهز للاستخدام

تم تصنيع BUC-Ku002-9.75 v2.0 داخل هيكل بدرجة IP65، مما يجعله يتحمل المناخات القاسية مع بقائه مدمجًا وخفيف الوزن لعمليات النشر الثابتة أو المتنقلة.

⚙️ الوظائف الرئيسية

• التحويل الرافع للتردد من IF إلى نطاق Ku مع BUC-Ku002-9.75 v2.0

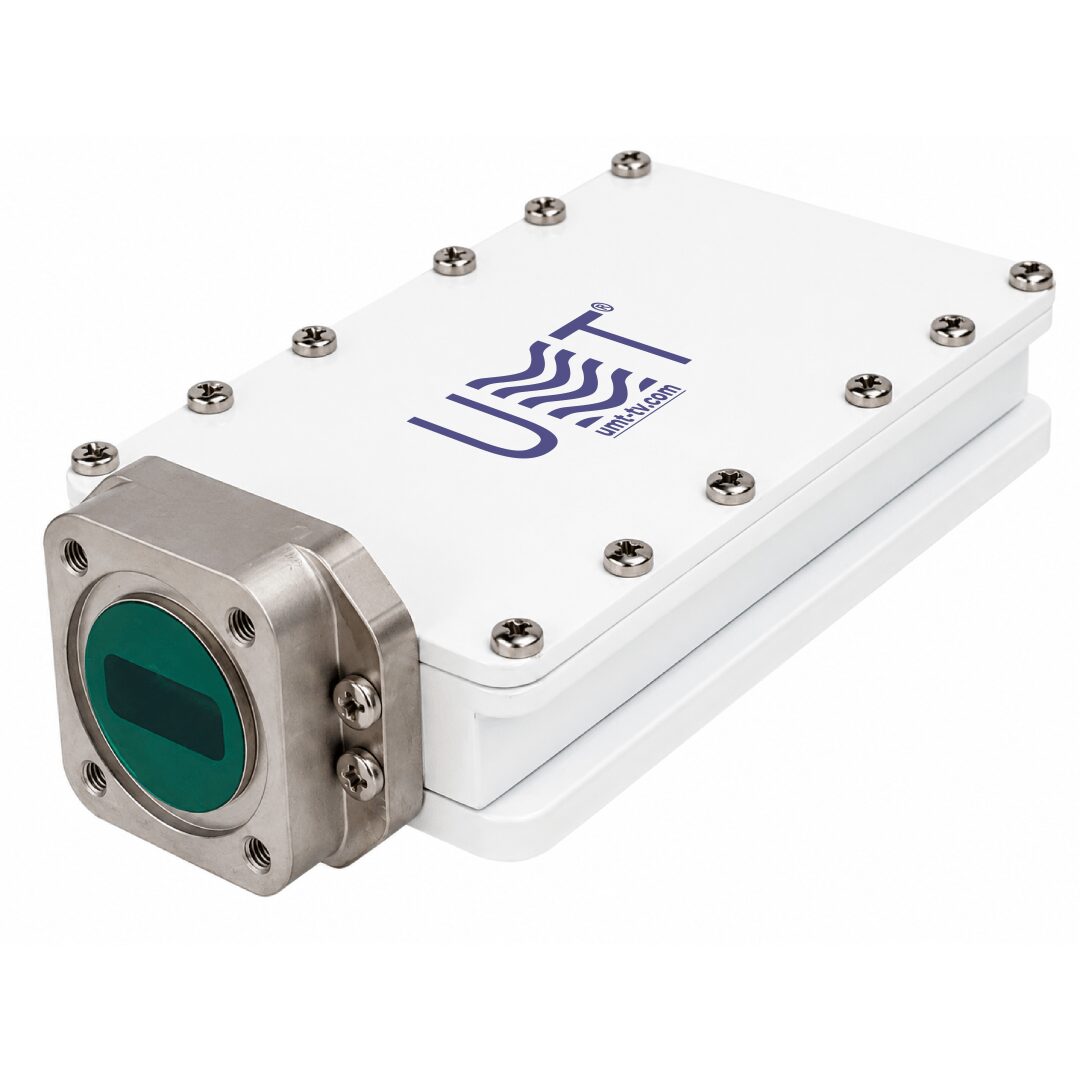

ينفذ تحويلًا رافعًا دقيقًا من IF ‏950-1950 MHz إلى RF ‏10.7-11.7 GHz في نطاق Ku، مما يضمن التوافق مع معدّلات DVB-S/S2.

• التحكم التلقائي في قدرة الخرج في BUC-Ku002-9.75 v2.0

تقوم دوائر ALC المدمجة ‏(25 dB) بتثبيت قدرة الخرج وتضمن الموثوقية طويلة الأمد لسلسلة الإرسال في أنظمة DVB-S2 متعددة الحاملات.

• تشغيل ترددي مستقر مع BUC-Ku002-9.75 v2.0

بفضل PLL LO ‏(±2 ppm) والمرجع الداخلي 10 MHz، يضمن BUC-Ku002-9.75 v2.0 دقة التردد أثناء التشغيل الممتد.

• تضخيم عالي الخطية في BUC-Ku002-9.75 v2.0

توفر مراحل التضخيم الدقيقة والترشيح إرسالًا خاليًا من التشويه، مع الحفاظ على النقاء الطيفي في البث الاحترافي.

• دمج سلس لـ BUC-Ku002-9.75 v2.0

يسهل دمجه في محطات VSAT، ومركبات DSNG، ومحطات مكررات التلفزيون، وعُقد MVDS التي تتطلب Ku-band Block Upconverter مدمجًا.

🧩 التطبيقات

• الوصلات الصاعدة VSAT وDSNG مع BUC-Ku002-9.75 v2.0

يعمل كـ VSAT BUC موثوق للمحطات الصغيرة ومرسل وصلة صاعدة DSNG لمركبات المساهمة المتنقلة.

• بث MVDS مع BUC-Ku002-9.75 v2.0

يعمل كمحول رفع ترددات MVDS مستقر، ويدعم توزيع الفيديو الأرضي متعدد الحاملات عبر شبكات Ku-band.

• محطات مكررات التلفزيون باستخدام BUC-Ku002-9.75 v2.0

يوفّر تحويل RF موثوقًا واستقرارًا في الخرج في أنظمة مكررات التلفزيون وheadend في نطاق Ku.

• وحدات البث المتنقلة مع BUC-Ku002-9.75 v2.0

بفضل وزنه الخفيف وحجمه المدمج، يندمج هذا الـ Ku-band outdoor BUC بسلاسة في عربات البث ومحطات الوصلة الصاعدة المؤقتة.

• دمج OEM مع BUC-Ku002-9.75 v2.0

تم تصميم BUC-Ku002-9.75 v2.0 خصيصًا لبناة أنظمة OEM، وهو مدمج بما يكفي ليلائم الخزائن والـ headends المعيارية أو حلول الوصلة الصاعدة المدمجة.

• التشغيل في المناخات القاسية مع BUC-Ku002-9.75 v2.0

بفضل هيكله بدرجة IP65، يتحمل BUC-Ku002-9.75 v2.0 المطر والغبار والرطوبة ونطاقات الحرارة الواسعة من أجل نشر ميداني موثوق.
