BUC-Ku002-9.75 v2.0

Le BUC-Ku002-9.75 v2.0 est un convertisseur montant bande Ku (BUC) DVB-S/S2 de qualité professionnelle conçu pour les liaisons montantes satellite, les réseaux MVDS, les terminaux VSAT et les unités mobiles de diffusion DSNG. En tant qu’émetteur BUC bande Ku compact, il dispose d’un oscillateur local PLL fixe de 9.75 GHz offrant une grande stabilité de fréquence et un faible bruit de phase pour des porteuses propres et une EVM constante. Ce BUC bande Ku extérieur à semi-conducteurs intègre une référence interne de 10 MHz, simplifiant la synchronisation et améliorant la stabilité à long terme pour les flux de travail de tête de réseau DVB-S2 et les liaisons de stations relais TV.

Ce convertisseur montant bande Ku 0.2W v2.0 fournit une puissance de sortie minimale de 0.2 W @ P1dB avec un gain ≥45 dB et un ALC (plage dynamique de 25 dB, niveau ALC de 30 mW) pour le nivellement automatique de la sortie et la protection de la chaîne d’émission. L’OL verrouillé en phase (±2 ppm) atteint un faible bruit de phase (−80 dBc/Hz @1 kHz, −85 dBc/Hz @10 kHz, −100 dBc/Hz @100 kHz), prenant en charge un fonctionnement BUC bande Ku à haute linéarité avec les modulations DVB-S2 32APSK et 256QAM. La pureté spectrale est assurée par des parasites en bande ≤−55 dBc, une fuite OL ≤−40 dBm et une réjection d’image ≥60 dB.

✅ Conçu pour un déploiement extérieur

Le BUC-Ku002-9.75 v2.0 est logé dans un boîtier BUC étanche IP65 robuste pour des performances fiables sur le terrain dans des climats difficiles. Il offre une sortie RF à guide d’ondes WR75 / bride PBR120 et une entrée FI femelle de type N 50 ohms (F et SMA sur demande), ce qui en fait un émetteur bande Ku extérieur entièrement intégré pour les systèmes professionnels DVB-S/S2 et les nœuds convertisseurs montants MVDS.

✅ Avec prise en charge de jusqu’à 25 porteuses

Ce BUC bande Ku multivoies répond aux besoins des diffuseurs et des intégrateurs de systèmes concevant des secteurs MVDS/DVB-S2 denses. La combinaison d’un faible bruit de phase, d’une forte réjection d’image (60 dB) et de parasites en bande ≤−55 dBc garantit une transmission propre et fiable pour les applications VSAT et DSNG en bande Ku. Son ALC fonctionne parfaitement dans les têtes de réseau avec des flux ALC et AGC, en maintenant une sortie stable sur différents niveaux FI.

✅ Optimisé pour une intégration compacte et économe en énergie

Conçu comme un BUC bande Ku à semi-conducteurs avec une consommation ≤6 W et une masse de ~0.55 kg, le BUC-Ku002-9.75 v2.0 est idéal pour les installations à espace limité et les unités mobiles de diffusion. La bride WR75 PBR120 et l’entrée FI de type N de l’unité simplifient l’intégration mécanique et RF pour les projets d’intégration de BUC bande Ku menés par un intégrateur de systèmes BUC bande Ku.

🛠️ Que vous prévoyiez un convertisseur montant bande Ku pour MVDS, recherchiez un BUC bande Ku professionnel avec référence interne de 10 MHz, ou standardisiez sur un BUC bande Ku compact pour systèmes DVB-S2, ce modèle offre un équilibre entre faible bruit de phase, haute linéarité et une mécanique prête pour l’intégration.

🛒 Le BUC-Ku002-9.75 v2.0 est disponible à l’achat et disponible sur commande pour des déploiements sur mesure. Vous pouvez acheter en ligne, commander maintenant, demander un devis, obtenir les prix, demander les tarifs ou faire une demande d’achat selon votre processus d’approvisionnement. (La disponibilité du projet et le statut en stock peuvent varier selon la configuration ; veuillez demander un devis.)

📌 Caractéristiques principales

• BUC-Ku002-9.75 v2.0 bande Ku compact avec conception à semi-conducteurs

Le BUC-Ku002-9.75 v2.0 est un convertisseur montant bande Ku compact conçu pour l’intégration dans des systèmes DVB-S2 et MVDS à espace limité. Son architecture à semi-conducteurs garantit une grande fiabilité, une faible consommation d’énergie (≤6 W) et un fonctionnement léger (~0.55 kg).

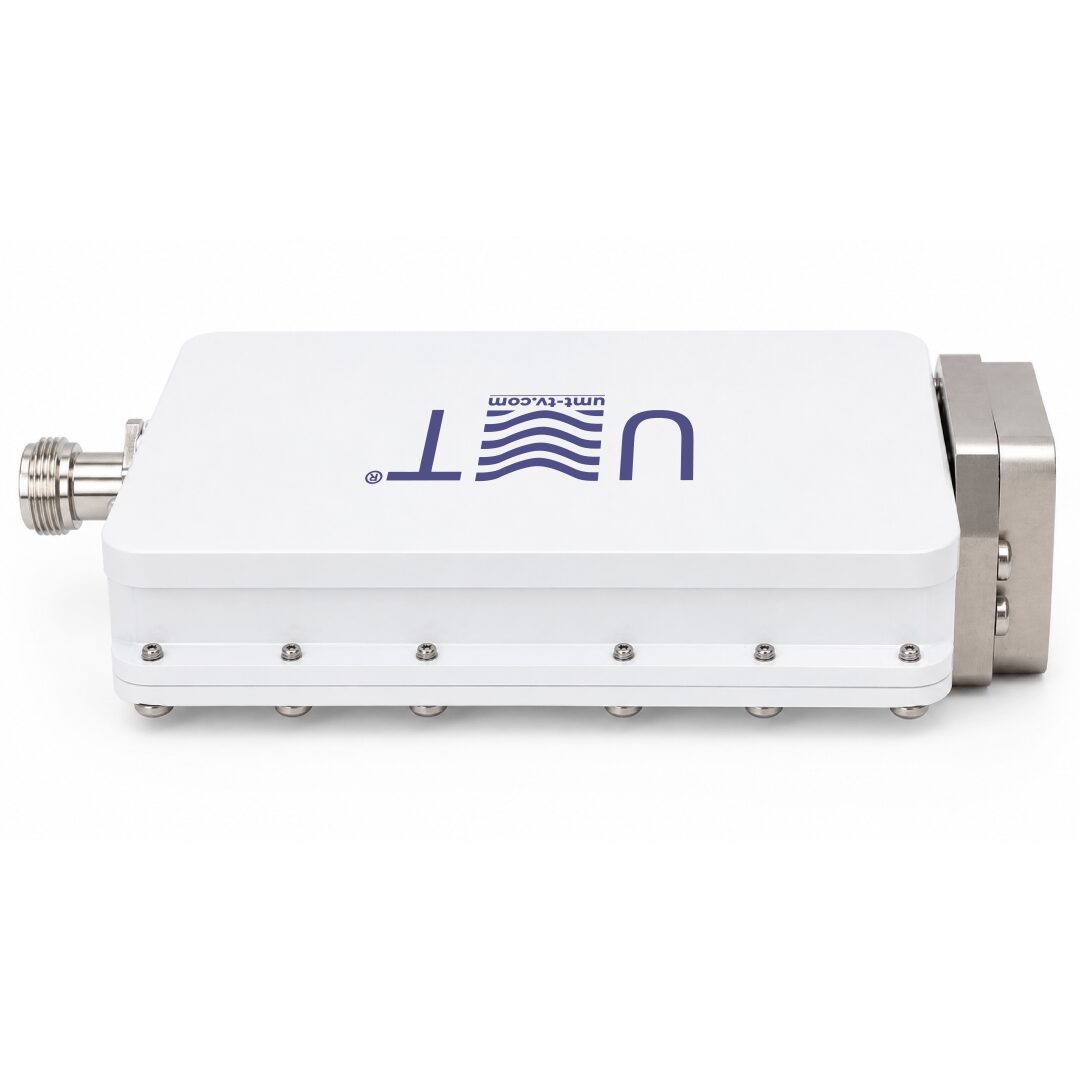

• OL PLL fixe de 9.75 GHz avec stabilité de ±2 ppm

Le BUC-Ku002-9.75 v2.0 avec OL PLL 9.75 GHz offre une excellente stabilité de fréquence et un faible bruit de phase (−85 dBc/Hz @10 kHz), ce qui le rend idéal pour les liaisons montantes DVB-S2 et les stations relais TV.

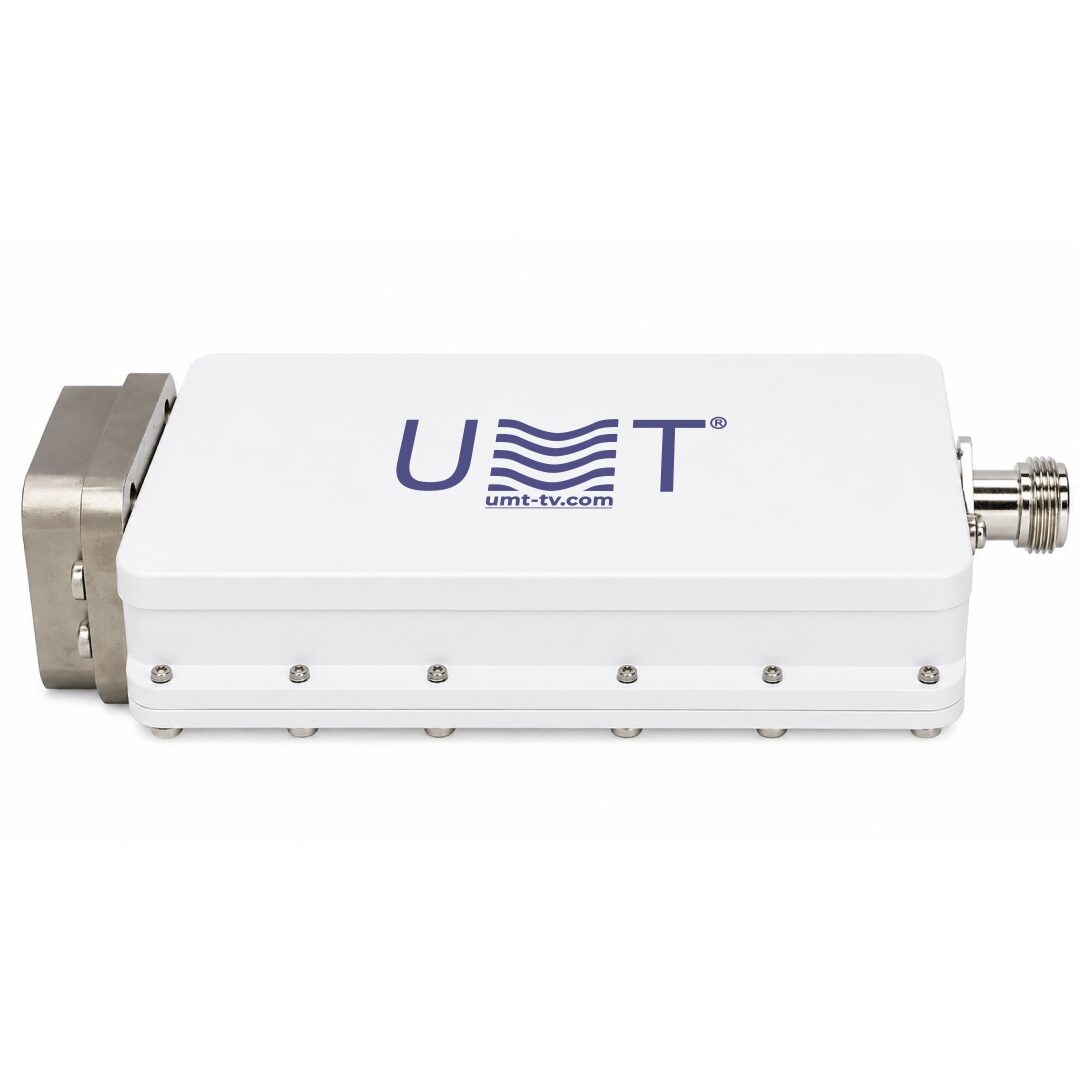

• BUC-Ku002-9.75 v2.0 bande Ku avec puissance de sortie de 0.2 W et ALC

Fournit une puissance de sortie de 0.2 W @P1dB avec un ALC intégré (plage dynamique de 25 dB). Cela garantit une sortie RF stable (30 mW au niveau ALC) et protège contre les surcharges dans les applications BUC bande Ku multivoies.

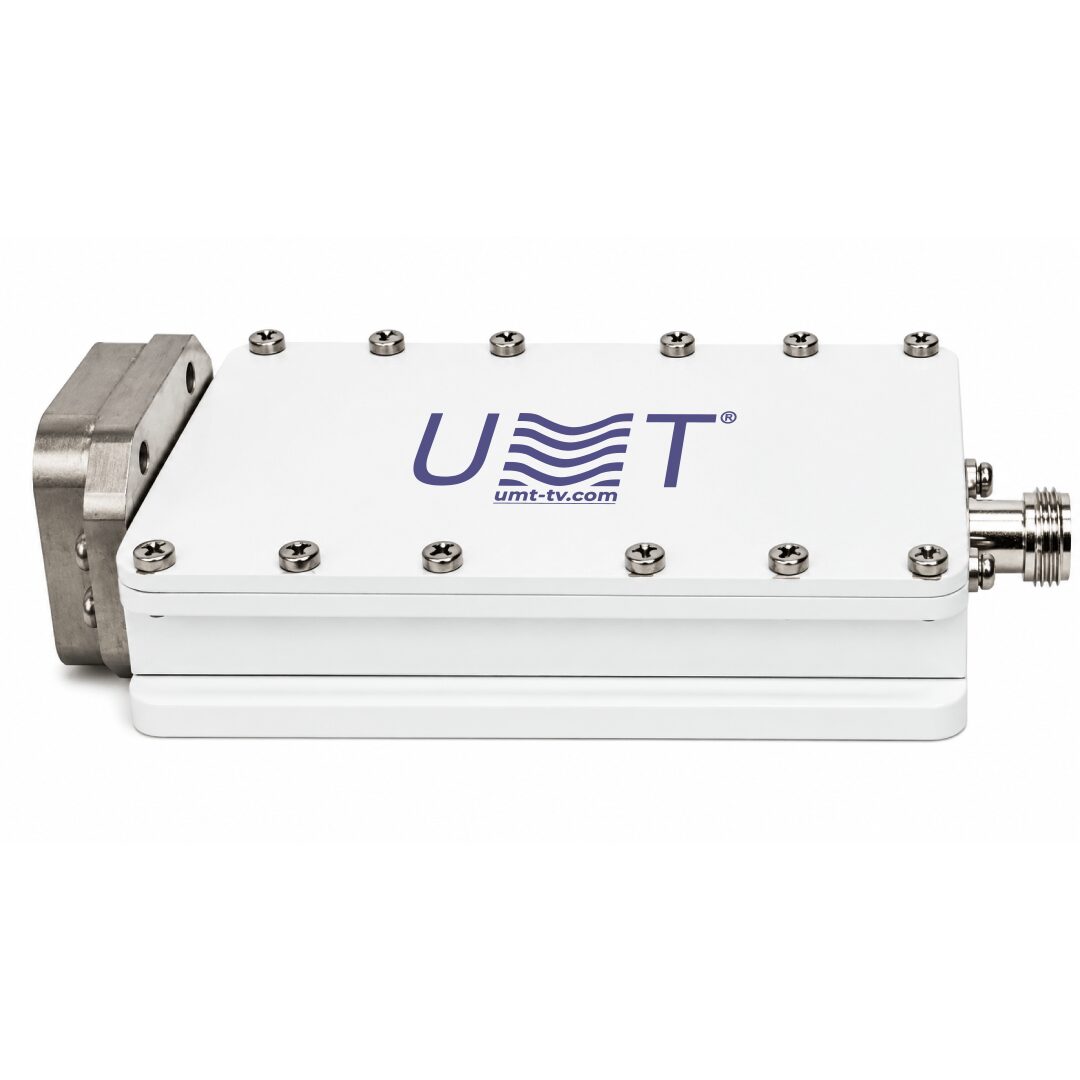

• BUC-Ku002-9.75 v2.0 avec référence 10 MHz intégrée

L’oscillateur de référence interne de 10 MHz maintient une synchronisation précise sans nécessiter de sources de référence externes — un avantage clé du BUC-Ku002-9.75 v2.0 par rapport à de nombreuses solutions concurrentes.

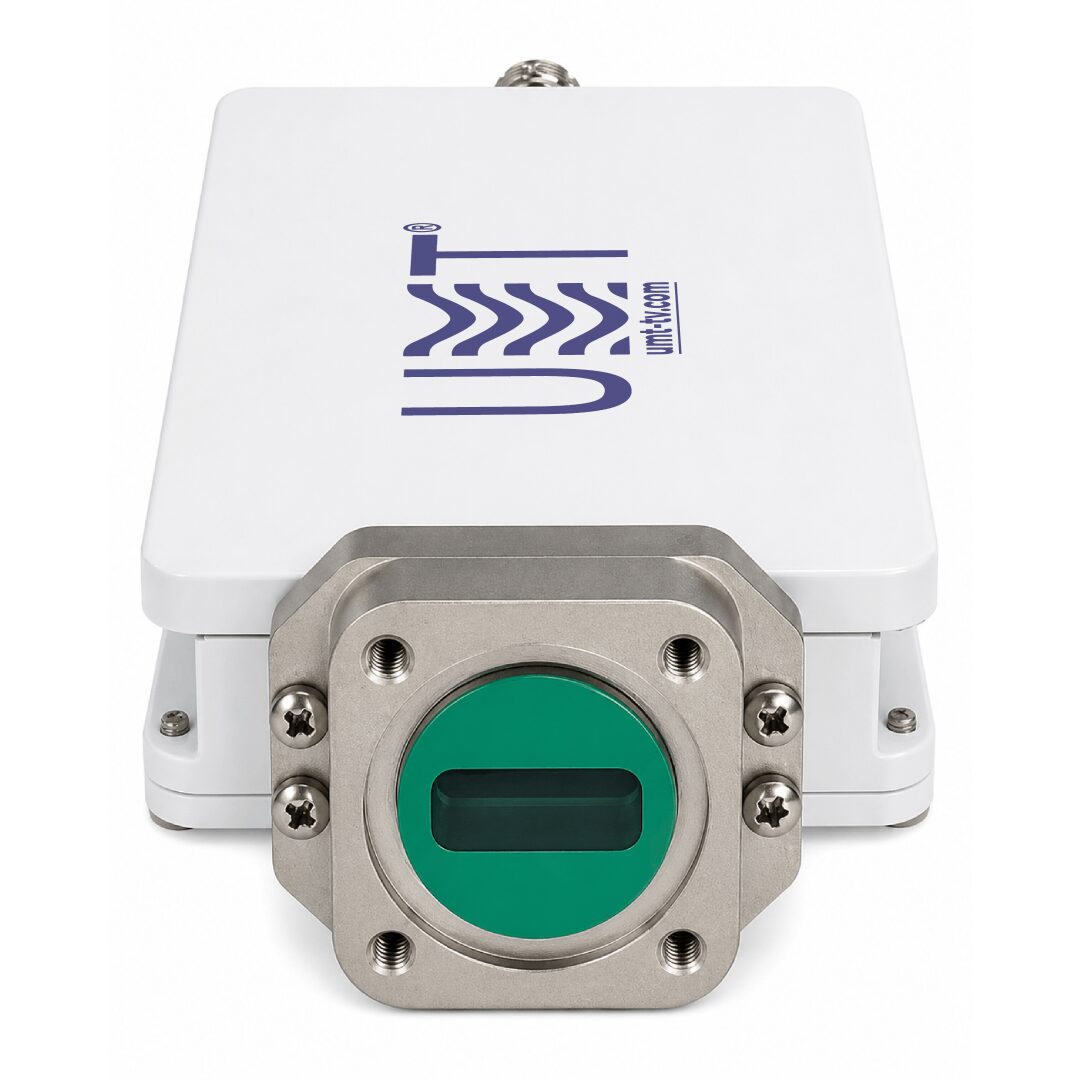

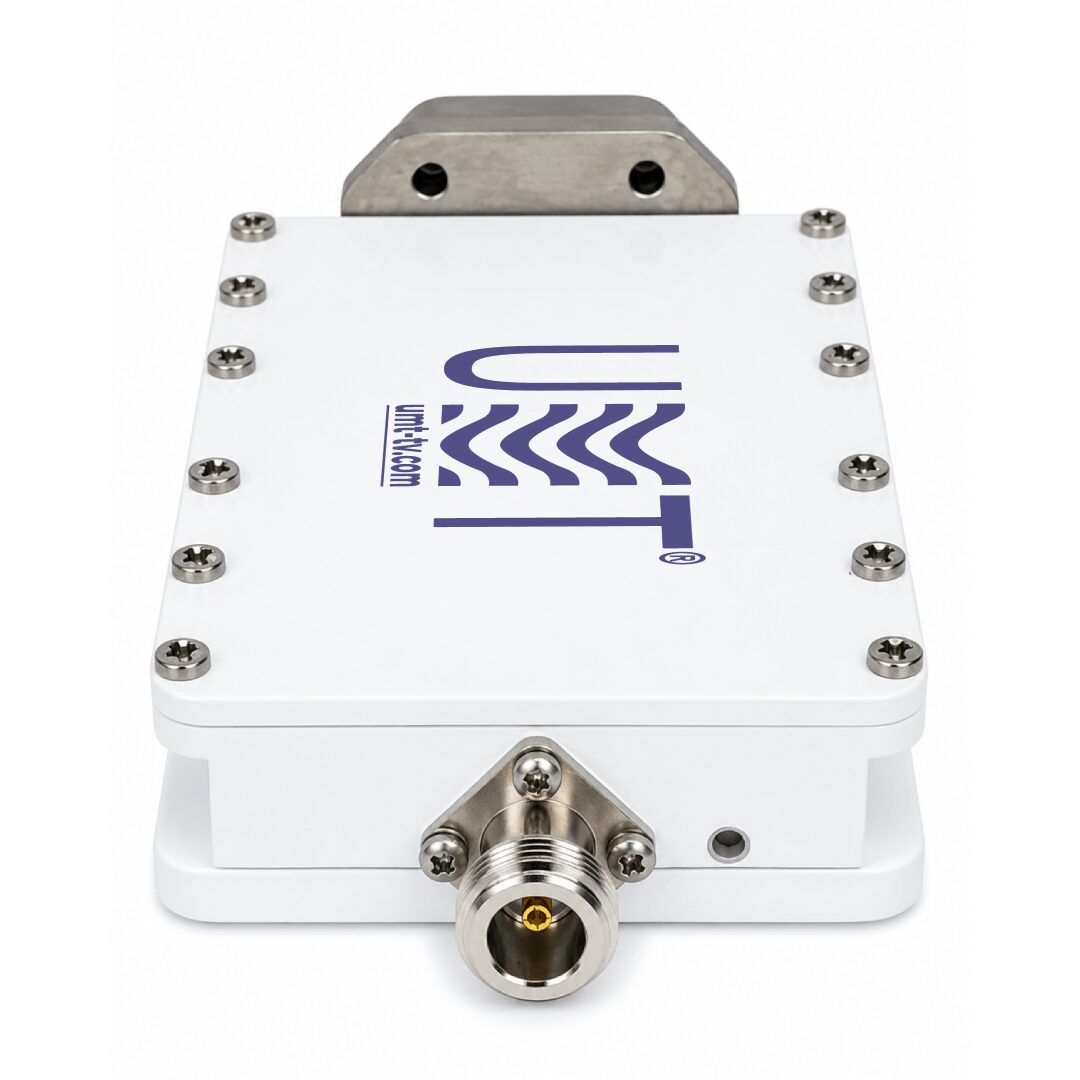

• BUC-Ku002-9.75 v2.0 avec bride WR75 PBR120 et entrée FI de type N

Équipé d’une sortie RF à guide d’ondes WR75 / bride PBR120 et d’une entrée FI femelle de type N 50 Ω, le BUC-Ku002-9.75 v2.0 s’intègre facilement dans les systèmes existants de liaison montante, les répéteurs et les têtes de réseau MVDS.

• Linéarité supérieure et pureté spectrale avec le BUC-Ku002-9.75 v2.0

Avec des parasites en bande ≤−55 dBc, une fuite OL ≤−40 dBm et une réjection d’image ≥60 dB, le BUC-Ku002-9.75 v2.0 maintient une transmission propre pour les modulations 256QAM / 32APSK.

• BUC-Ku002-9.75 v2.0 bande Ku prêt pour l’extérieur

Construit dans un boîtier classé IP65, le BUC-Ku002-9.75 v2.0 résiste aux climats difficiles tout en restant compact et léger pour des déploiements fixes ou mobiles.

⚙️ Fonctions principales

• Conversion montante de fréquence FI vers bande Ku avec le BUC-Ku002-9.75 v2.0

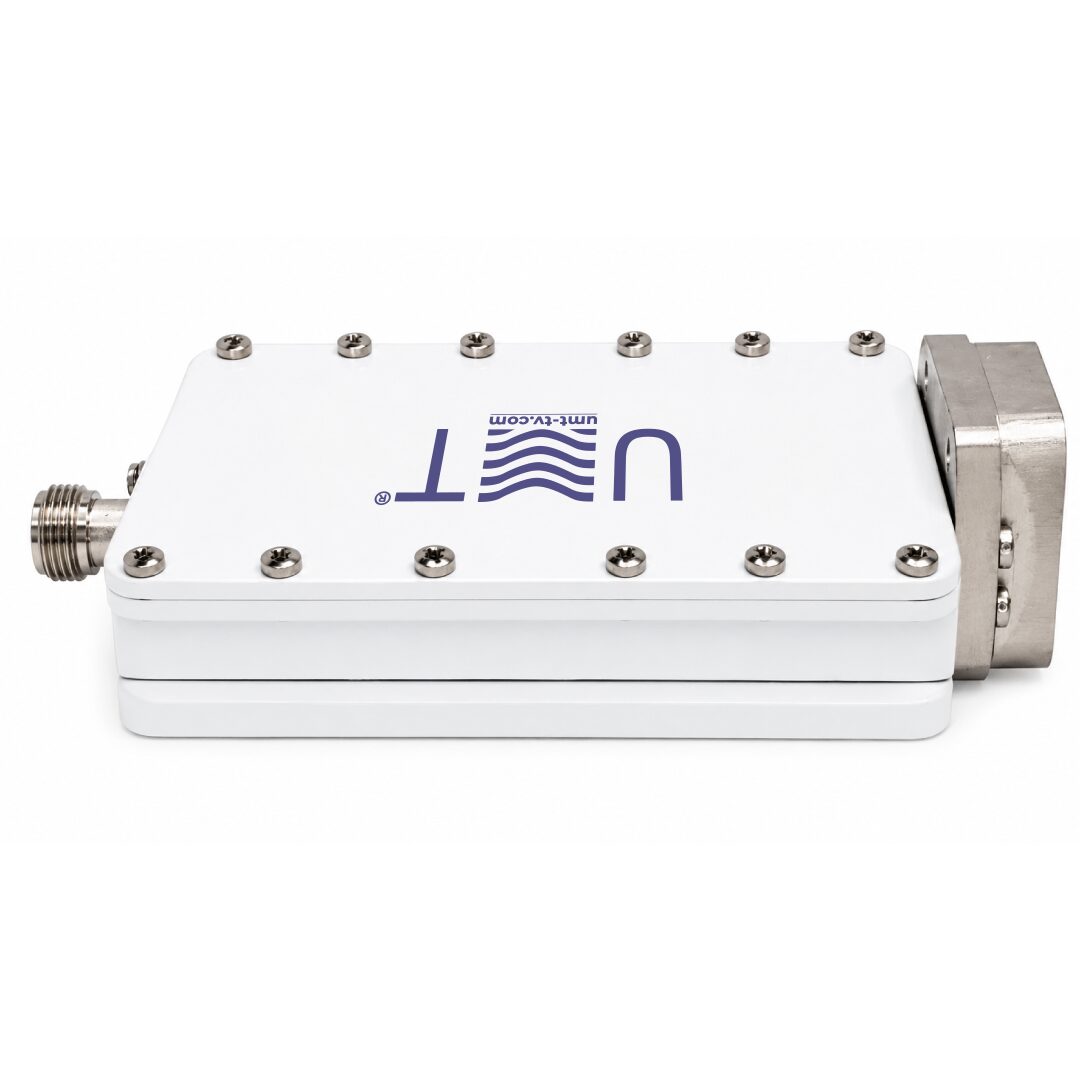

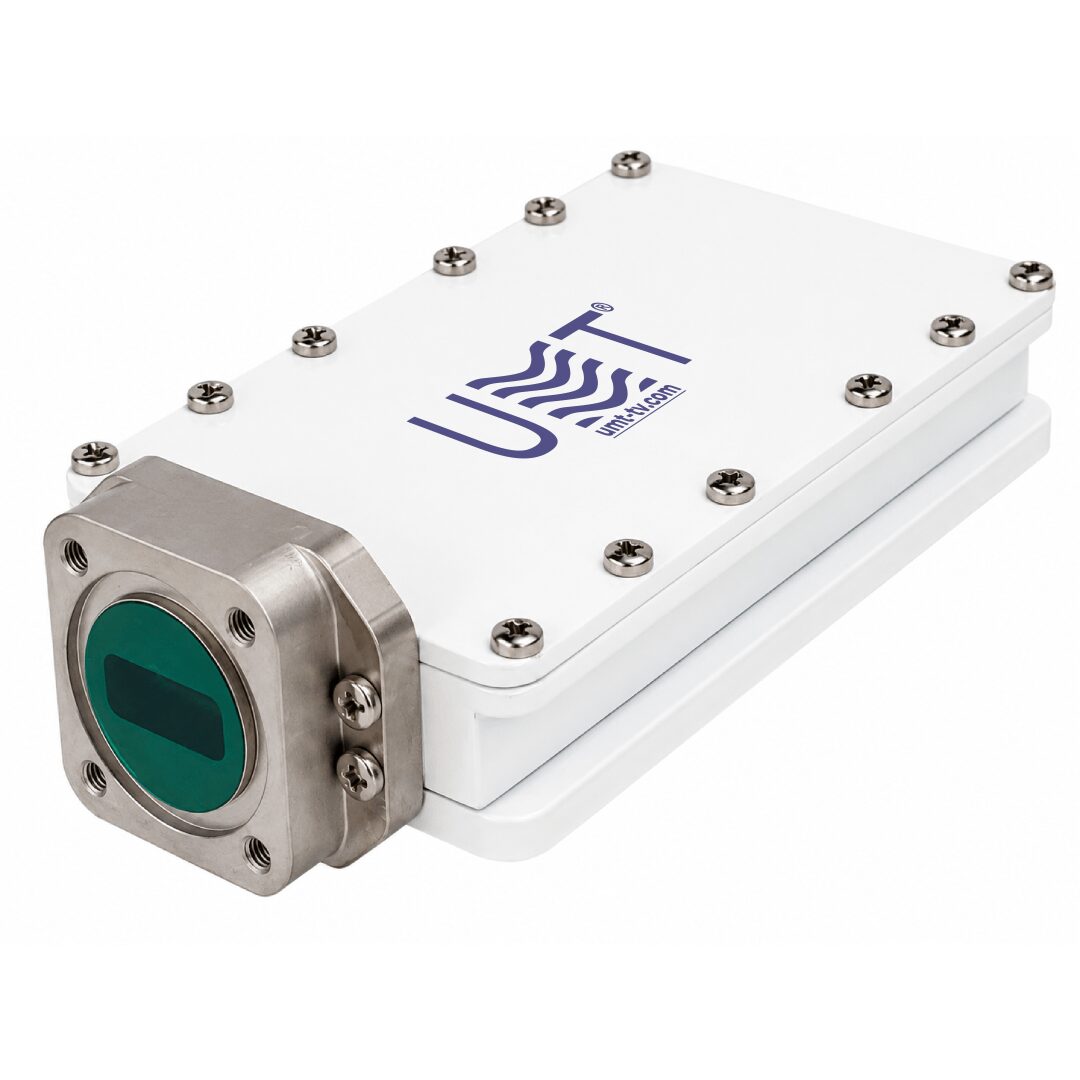

Effectue une conversion montante précise de la FI 950-1950 MHz vers la RF bande Ku 10.7-11.7 GHz, assurant la compatibilité avec les modulateurs DVB-S/S2.

• Contrôle automatique de la puissance de sortie dans le BUC-Ku002-9.75 v2.0

Le circuit ALC intégré (25 dB) stabilise la puissance de sortie et assure la fiabilité à long terme de la chaîne d’émission dans les systèmes DVB-S2 multivoies.

• Fonctionnement stable en fréquence avec le BUC-Ku002-9.75 v2.0

Avec son OL PLL (±2 ppm) et sa référence interne de 10 MHz, le BUC-Ku002-9.75 v2.0 garantit la précision de fréquence sur une longue durée de fonctionnement.

• Amplification à haute linéarité dans le BUC-Ku002-9.75 v2.0

Des étages d’amplification et de filtrage de précision assurent une transmission sans distorsion, en maintenant la pureté spectrale dans la diffusion professionnelle.

• Intégration transparente du BUC-Ku002-9.75 v2.0

S’intègre facilement dans les terminaux VSAT, les véhicules DSNG, les stations relais TV et les nœuds MVDS nécessitant un convertisseur montant bande Ku compact.

🧩 Applications

• Liaisons montantes VSAT et DSNG avec le BUC-Ku002-9.75 v2.0

Agit comme un BUC VSAT fiable pour les petites stations et comme un émetteur de liaison montante DSNG pour les véhicules mobiles de contribution.

• Diffusion MVDS avec le BUC-Ku002-9.75 v2.0

Fonctionne comme un convertisseur montant MVDS stable, prenant en charge la distribution vidéo terrestre multivoies sur les réseaux bande Ku.

• Stations relais TV utilisant le BUC-Ku002-9.75 v2.0

Fournit une conversion RF fiable et une stabilité de sortie dans les systèmes de relais TV et de tête de réseau bande Ku.

• Unités mobiles de diffusion avec le BUC-Ku002-9.75 v2.0

Léger et compact, ce BUC bande Ku extérieur s’intègre parfaitement dans les cars de diffusion et les stations temporaires de liaison montante.

• Intégration OEM avec le BUC-Ku002-9.75 v2.0

Conçu pour les fabricants OEM, le BUC-Ku002-9.75 v2.0 est suffisamment compact pour les armoires, les têtes de réseau modulaires ou les solutions de liaison montante intégrées.

• Fonctionnement en climat difficile avec le BUC-Ku002-9.75 v2.0

Grâce à son boîtier IP65, le BUC-Ku002-9.75 v2.0 résiste à la pluie, à la poussière, à l’humidité et à de larges variations de température pour un déploiement fiable sur le terrain.
