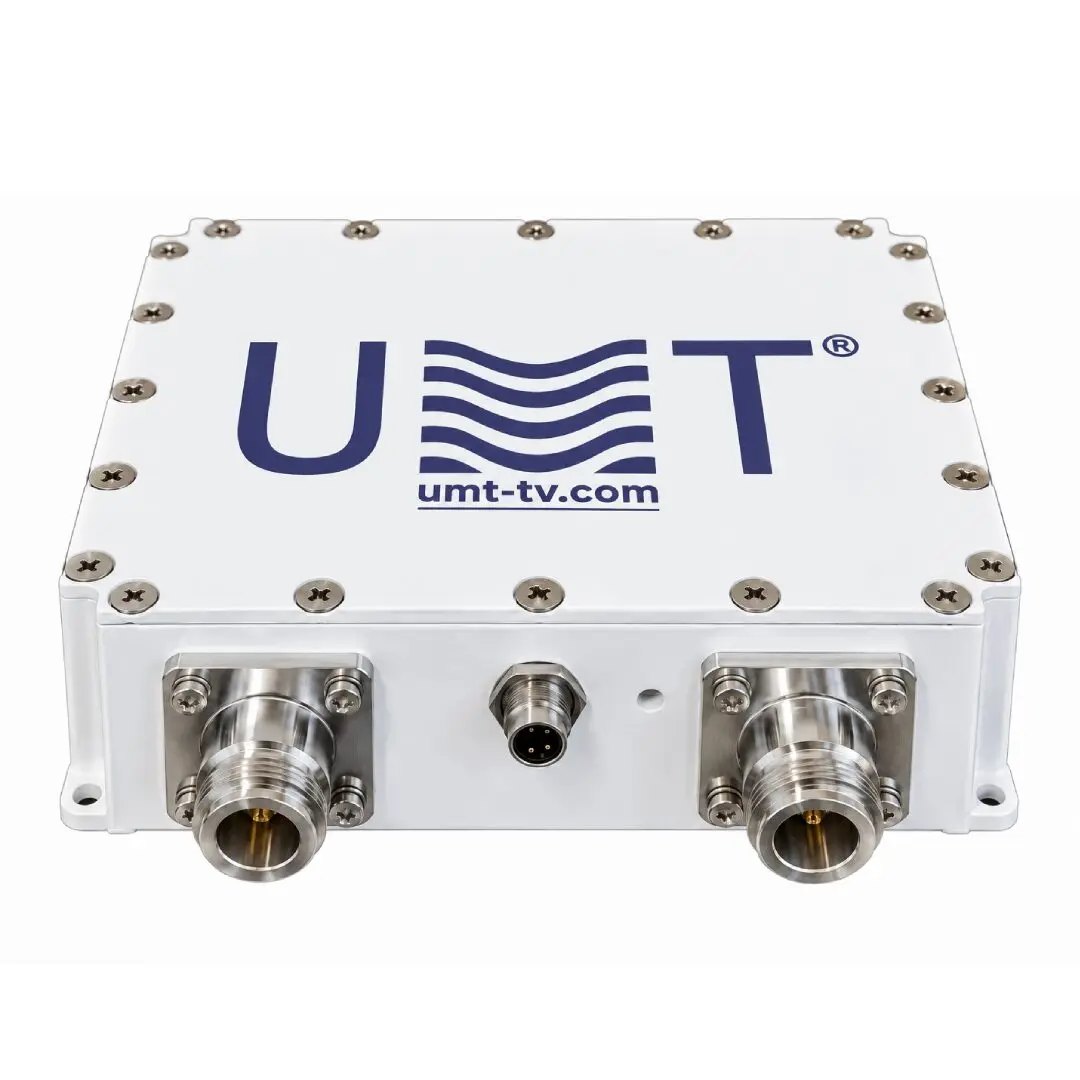

محوّل رفع التردد في النطاق Ku الموسّع ‎13.75-14.5 GHz

يحوّل محوّل رفع التردد في النطاق Ku الموسّع ‎13.75-14.5 GHz إشارات التردد الوسيط ‎950-1750 MHz إلى الوصلة الصاعدة في النطاق Ku ‎13.75-14.5 GHz. ومن خلال تغطية النطاق القياسي ‎14.0-14.5 GHz والامتداد ‎13.75-14.0 GHz معًا، يخدم طراز واحد المرسلات المستجيبة في كامل النطاق Ku الموسّع.

يتم التحويل بواسطة مذبذب محلي ‎12.8/13.05 GHz مقفل على مرجع خارجي ‎10 MHz. ويوفر الخرج P1dB لا يقل عن ‎10 dBm وكسبًا ‎5-30 dB، مع تفاوت في الاستجابة الترددية لا يتجاوز ‎±1 dB على كامل النطاق و‎±0.4 dB ضمن ‎40 MHz.

تُحدَّد الخطية والنقاوة الطيفية بقيم IMD3 بحد أقصى ‎-30 dBc وإشارات طفيلية بحد أقصى ‎-60 dBc عند P1dB وتسرب المذبذب المحلي ‎-75 dBm بدون إشارة. ويتكامل الهيكل المخصص للاستخدام الداخلي بدرجة حماية IP54 بموصل دخل من النوع N وموصل خرج من النوع N أنثى بسهولة مع الخزائن والملاجئ الفنية.

✅ النطاق Ku القياسي والموسّع في وحدة واحدة

يغطي محوّل واحد النطاق ‎14.0-14.5 GHz والامتداد ‎13.75-14.0 GHz، ما يبسّط إدارة قطع الغيار وتخطيط الشبكة.

✅ مرونة في اختيار المرسل المستجيب

يتيح نطاق الخرج الواسع ‎13.75-14.5 GHz نقل الحوامل بين المرسلات المستجيبة دون تغيير نوع المحوّل.

✅ دخل تردد وسيط واسع ‎950-1750 MHz

يتوافق نطاق التردد الوسيط الموسّع مع نطاق الخرج الأوسع، بحيث يمكن ضبط المعدِّلات على كامل وصلة النطاق Ku الموسّع الصاعدة.
🛠️ سواء كنت تشغّل محطات VSAT مركزية في النطاق Ku أو وصلات صاعدة في محطات التيليبورت أو وصلات SNG والمساهمة، فإن محوّل رفع التردد في النطاق Ku الموسّع ‎13.75-14.5 GHz يغطي كامل النطاق Ku الموسّع في وحدة مدمجة واحدة.

🛒 تواصل معنا للحصول على عرض سعر لـمحوّل رفع التردد في النطاق Ku الموسّع ‎13.75-14.5 GHz، بما في ذلك الإصدارات ذات الكسب الثابت أو القابل للضبط.

📌 الميزات الرئيسية

• خرج في النطاق Ku الموسّع ‎13.75-14.5 GHz

يغطي النطاق الصاعد القياسي ‎14.0-14.5 GHz والامتداد ‎13.75-14.0 GHz.

• دخل تردد وسيط ‎950-1750 MHz

يقبل إشارات التردد الوسيط ‎950-1750 MHz من المعدِّلات الساتلية.

• مذبذب محلي ‎12.8/13.05 GHz مقفل على المرجع

يتزامن المذبذب المحلي ‎12800/13050 MHz مع مرجع خارجي ‎10 MHz.

• استجابة مستوية على نطاق واسع

تفاوت الاستجابة الترددية ‎±1 dB على كامل النطاق و‎±0.4 dB ضمن ‎40 MHz.

• طيف صاعد نقي

IMD3 بحد أقصى ‎-30 dBc لنغمتين بفاصل ‎5 MHz عند تراجع ‎6 dB، وإشارات طفيلية بحد أقصى ‎-60 dBc، وتسرب المذبذب المحلي ‎-75 dBm.

• وحدة داخلية منخفضة الاستهلاك

تغذية ‎10-24 VDC، واستهلاك أقل من ‎9 W، وهيكل بدرجة حماية IP54 للاستخدام الداخلي بأبعاد ‎115x120x38 mm.

⚙️ الوظائف الرئيسية

• رفع التردد في النطاق Ku الموسّع

ينقل حوامل التردد الوسيط ‎950-1750 MHz إلى الوصلة الصاعدة ‎13.75-14.5 GHz.

• تشغيل مقفل على المرجع

يُقفل المذبذب المحلي على المرجع الخارجي ‎10 MHz للمحطة مع مؤشر LED لحالة القفل.

• ضبط مستوى التغذية

يحدد الكسب الثابت أو القابل للضبط اختياريًا ‎5-30 dB مستوى الخرج نحو مرحلة القدرة التالية.

• خطية محددة

يُحدَّد IMD3 لنغمتين بحد أقصى ‎-30 dBc عند تراجع ‎6 dB عن P1dB.

• إدارة الإنذارات

يبلغ عزل RF عند الإنذار ‎-80 dB كحد أدنى، وتُعرض حالة الإنذار عبر مؤشر LED.

🧩 التطبيقات

• الوصلات الصاعدة لمحطات التيليبورت في النطاق Ku

سلاسل الإرسال في محطات التيليبورت العاملة على مرسلات مستجيبة في النطاق Ku القياسي والموسّع.

• المحطات المركزية لشبكات VSAT

الوصلات الصاعدة للمحطات المركزية لشبكات VSAT في النطاق Ku.

• البث والمساهمة

إشارات البث ووصلات المساهمة في النطاق Ku.

• الشبكات الحكومية

وصلات ساتلية في النطاق Ku للاتصالات الحكومية.

• أنظمة التتبع لدى مشغلي الأقمار الصناعية

تطبيقات التتبع لدى مشغلي الأقمار الصناعية التي تتطلب تحويلًا مستقرًا من التردد الوسيط إلى النطاق Ku.
