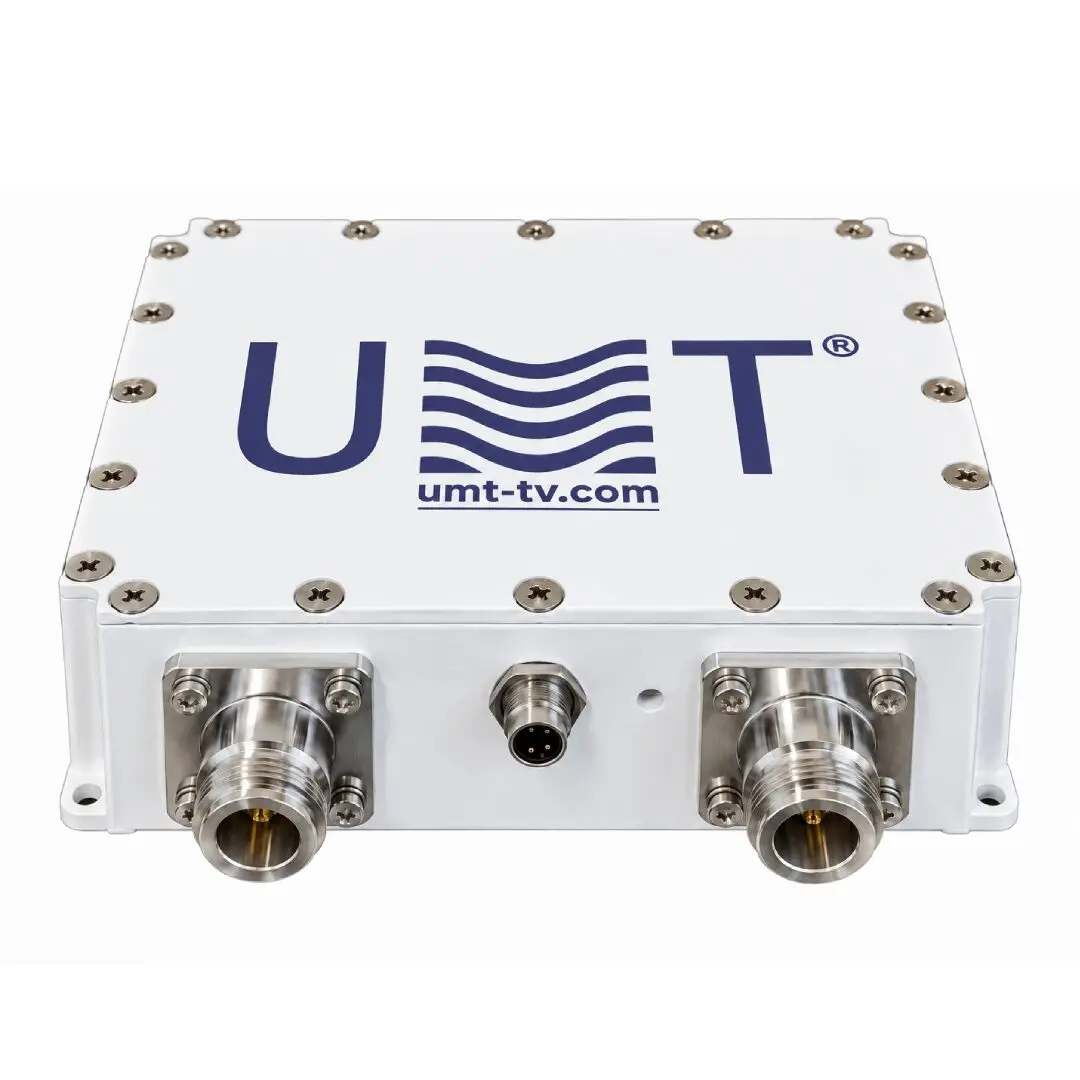

Le convertisseur de fréquence montant en bande Ku étendue 13.75-14.5 GHz s’adresse aux opérateurs qui ont besoin de dépasser la bande Ku montante standard. Sa sortie couvre la bande classique 14.0-14.5 GHz ainsi que l’extension 13.75-14.0 GHz ; il convertit les signaux FI de 950-1750 MHz à l’aide d’un oscillateur local de 12.8/13.05 GHz référencé sur une source externe de 10 MHz.
Cette plage élargie offre davantage de souplesse dans le choix des transpondeurs des satellites en bande Ku. L’unité fournit un P1dB minimal de 10 dBm et un gain de 5-30 dB, fonctionne sous 10-24 VDC avec moins de 9 W et tient dans un boîtier IP54 de 115x120x38 mm destiné à une installation en intérieur, d’un poids maximal de 0.95 kg.
Le convertisseur de fréquence montant en bande Ku étendue 13.75-14.5 GHz convertit les signaux FI de 950-1750 MHz vers la bande de liaison montante Ku 13.75-14.5 GHz. En couvrant à la fois la bande standard 14.0-14.5 GHz et l’extension 13.75-14.0 GHz, un seul modèle de convertisseur dessert les transpondeurs de toute la bande Ku étendue.
La transposition est assurée par un oscillateur local de 12.8/13.05 GHz verrouillé sur une référence externe de 10 MHz. La sortie offre un P1dB minimal de 10 dBm et un gain de 5-30 dB, avec une planéité de ±1 dB sur toute la bande et de ±0.4 dB sur 40 MHz.
La linéarité et la propreté spectrale sont spécifiées par un IMD3 de -30 dBc max, des raies parasites de -60 dBc max @P1dB et une fuite OL de -75 dBm sans signal. Le boîtier IP54 destiné à une installation en intérieur, avec entrée de type N et sortie de type N femelle, s’intègre facilement en baie ou en shelter.
✅ Bande Ku standard et étendue dans une seule unité
Un seul convertisseur couvre 14.0-14.5 GHz et l’extension 13.75-14.0 GHz, ce qui simplifie la gestion des pièces de rechange et la planification du réseau.
✅ Choix flexible des transpondeurs
La large plage de sortie 13.75-14.5 GHz permet de déplacer les porteuses d’un transpondeur à l’autre sans changer de type de convertisseur.
✅ Large entrée FI 950-1750 MHz
La plage FI étendue correspond à la bande de sortie élargie : les modulateurs peuvent être accordés sur toute la bande Ku montante étendue.
🛠️ Que vous exploitiez des hubs VSAT en bande Ku, des liaisons montantes de téléport ou des liaisons SNG et de contribution, le convertisseur de fréquence montant en bande Ku étendue 13.75-14.5 GHz couvre toute la bande Ku étendue dans une seule unité compacte.
🛒 Contactez-nous pour obtenir un devis pour le convertisseur de fréquence montant en bande Ku étendue 13.75-14.5 GHz, y compris les versions à gain fixe ou réglable.
📌 Caractéristiques principales
-
Sortie en bande Ku étendue 13.75-14.5 GHz
Couvre la bande montante standard 14.0-14.5 GHz et l’extension 13.75-14.0 GHz.
Accepte les signaux FI de 950-1750 MHz issus des modulateurs satellite.
-
OL de 12.8/13.05 GHz verrouillé sur la référence
L’oscillateur local de 12800/13050 MHz est synchronisé sur une référence externe de 10 MHz.
-
Réponse plate sur une large bande
Planéité de ±1 dB sur toute la bande et de ±0.4 dB sur 40 MHz.
IMD3 de -30 dBc max pour deux tons espacés de 5 MHz à 6 dB en dessous du P1dB, raies parasites de -60 dBc max et fuite OL de -75 dBm.
-
Unité basse consommation pour l’intérieur
Alimentation 10-24 VDC, consommation inférieure à 9 W, boîtier IP54 de 115x120x38 mm pour installation en intérieur.
⚙️ Fonctions principales
-
Conversion montante en bande Ku étendue
Transpose les porteuses FI de 950-1750 MHz vers la bande Ku montante 13.75-14.5 GHz.
-
Fonctionnement verrouillé sur la référence
Verrouille l’OL sur la référence externe de 10 MHz de la station, avec indication du verrouillage par LED.
-
Réglage du niveau d’attaque
Le gain fixe ou réglable en option de 5-30 dB fixe le niveau de sortie vers l’étage de puissance suivant.
Un IMD3 deux tons de -30 dBc max est spécifié à 6 dB en dessous du P1dB.
L’isolation RF en ALARME est spécifiée à -80 dB min ; l’état d’alarme est signalé par LED.
🧩 Applications
-
Liaisons montantes de téléports en bande Ku
Chaînes d’émission de téléports exploitant des transpondeurs en bande Ku standard et étendue.
Liaisons montantes des hubs de réseaux VSAT en bande Ku.
-
Diffusion et contribution
Flux de diffusion et liaisons de contribution en bande Ku.
Liaisons satellite en bande Ku pour les communications gouvernementales.
-
Suivi des opérateurs satellites
Applications de suivi des opérateurs satellites nécessitant une conversion stable de la FI vers la bande Ku.
