BUC-Ku002-8.8 v2.0

Le BUC-Ku002-8.8 est un BUC bande Ku DVB-S/S2 de qualité professionnelle conçu pour les liaisons montantes satellite, les réseaux MVDS et les environnements mobiles de diffusion. En tant que convertisseur montant bande Ku compact, il est doté d’un oscillateur local PLL fixe à 8.8 GHz, garantissant une grande stabilité de fréquence et un faible bruit de phase. Cette unité offre des performances RF constantes pour les formats de modulation exigeants, notamment 256QAM et 32APSK.

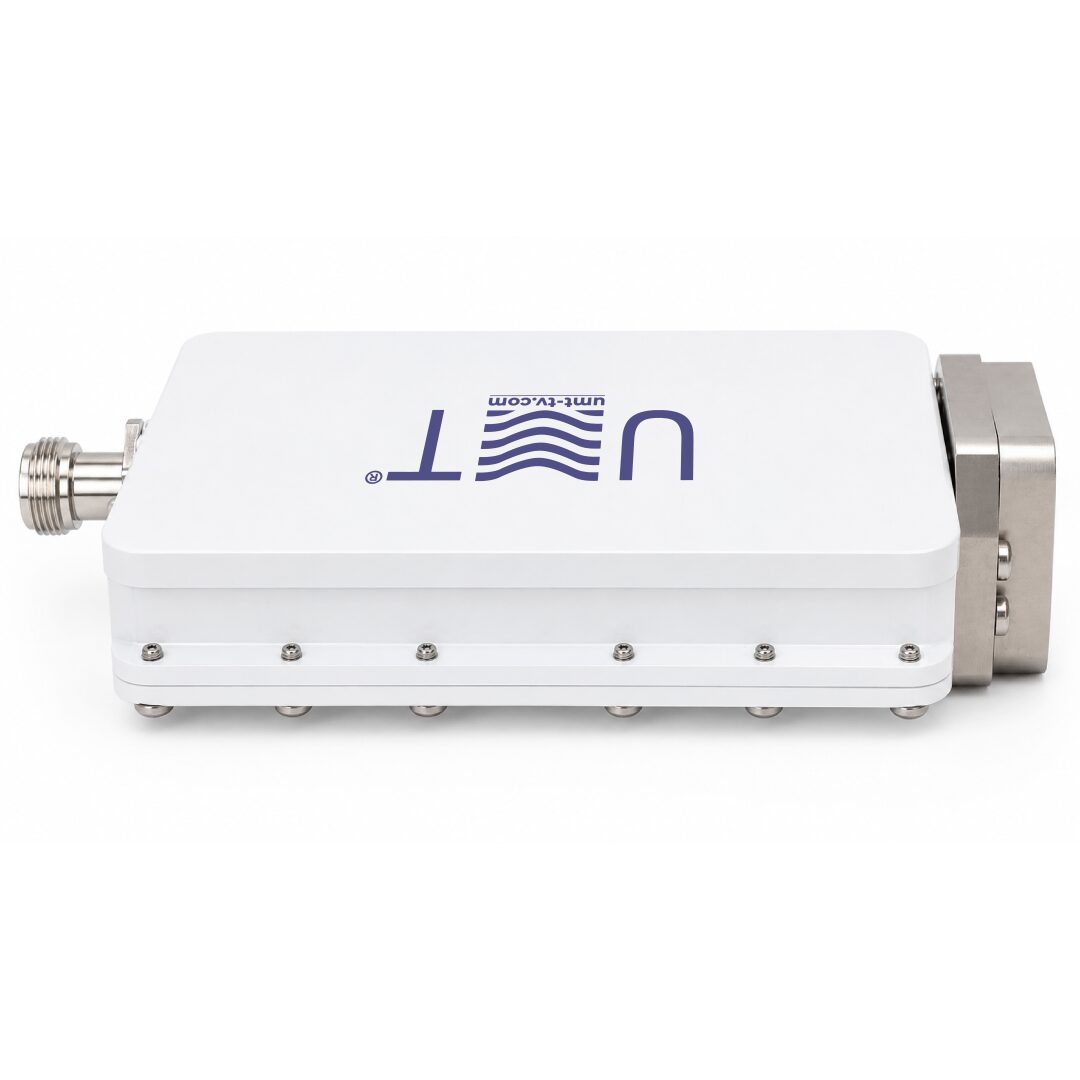

Cet émetteur BUC bande Ku fournit une puissance de sortie minimale de 0.2 W à P1dB, avec un gain ≥45 dB et un ALC intégré pour le nivellement et le contrôle automatiques de la puissance. La référence interne de 10 MHz simplifie la synchronisation dans les systèmes de précision, faisant du BUC-Ku002-8.8 un excellent choix pour les intégrateurs ayant besoin d’un BUC bande Ku à haute stabilité avec oscillateur local PLL.

Le BUC-Ku002-8.8 v2.0 est doté d’un boîtier étanche IP65 robuste, garantissant une fonctionnalité complète dans des conditions environnementales difficiles. L’appareil est équipé d’une sortie RF guide d’ondes WR75 / bride PBR120 et d’une entrée FI femelle de type N 50 ohms (F et SMA sur demande), ce qui en fait une solution BUC bande Ku extérieure entièrement intégrée.

✅ Conçu pour un déploiement extérieur

Le BUC-Ku002-8.8 v2.0 est doté d’un boîtier étanche IP65 robuste, garantissant une fonctionnalité complète dans des conditions environnementales difficiles. L’appareil est équipé d’une sortie RF guide d’ondes WR75 / bride PBR120 et d’une entrée FI femelle de type N 50 ohms (F et SMA sur demande), ce qui en fait une solution BUC bande Ku extérieure entièrement intégrée.

✅ Avec prise en charge de մինչև 25 porteuses

Ce BUC bande Ku multivoies répond aux besoins des diffuseurs, des intégrateurs de systèmes et des plateformes mobiles. Son faible bruit de phase et sa réjection des parasites en bande de ≤−55 dBc garantissent une transmission propre et fiable.

✅ Parfait pour les projets VSAT, DSNG et répéteurs

Le BUC-Ku002-8.8 v2.0 convient parfaitement aux projets impliquant un BUC bande Ku pour VSAT et DSNG, des stations relais TV ou des déploiements de convertisseurs montants MVDS.

Conçu comme un BUC bande Ku à semi-conducteurs, il offre une fiabilité remarquable avec une faible consommation électrique (≤6 W) et un profil léger (~0.55 kg), parfait pour les installations où l’espace est limité.

🛠️ Que vous réalisiez une intégration de BUC bande Ku pour des unités de diffusion distantes ou recherchiez un BUC bande Ku avec référence 10 MHz et indication LED, ce modèle est optimisé pour la précision, l’efficacité et les performances.

🛒 Le BUC-Ku002-8.8 v2.0 est désormais disponible à l’achat et prêt à être déployé dans tout système BUC bande Ku nécessitant compacité, stabilité et aptitude à l’extérieur.

📌 Caractéristiques principales

• BUC-Ku002-8.8 v2.0 bande Ku compact avec conception à semi-conducteurs

Le BUC-Ku002-8.8 v2.0 est un BUC bande Ku à semi-conducteurs conçu pour une intégration compacte dans les systèmes où l’espace, le poids et l’efficacité énergétique sont essentiels. Son format compact et sa fiabilité le rendent idéal pour les unités mobiles de diffusion, les systèmes MVDS et les liaisons satellite extérieures.

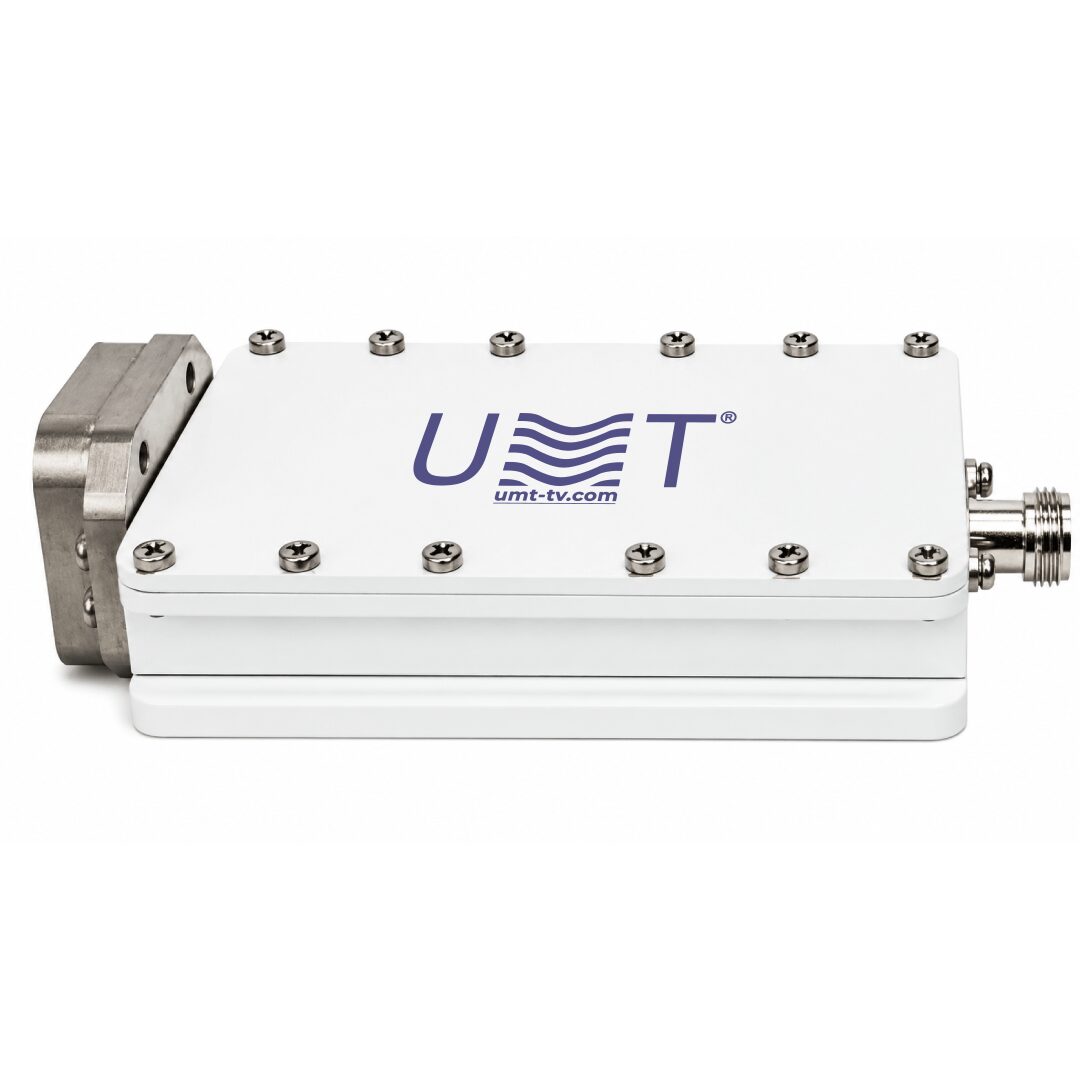

• Oscillateur local PLL fixe à 8.8 GHz avec stabilité de ±2 ppm

Ce BUC bande Ku avec oscillateur local PLL assure une conversion de fréquence constante grâce à un contrôle précis de l’OL. L’oscillateur local de 8.8 GHz est verrouillé en phase pour une grande stabilité, ce qui est essentiel dans les applications BUC bande Ku DVB-S/S2 nécessitant une dérive de fréquence minimale et un faible bruit de phase.

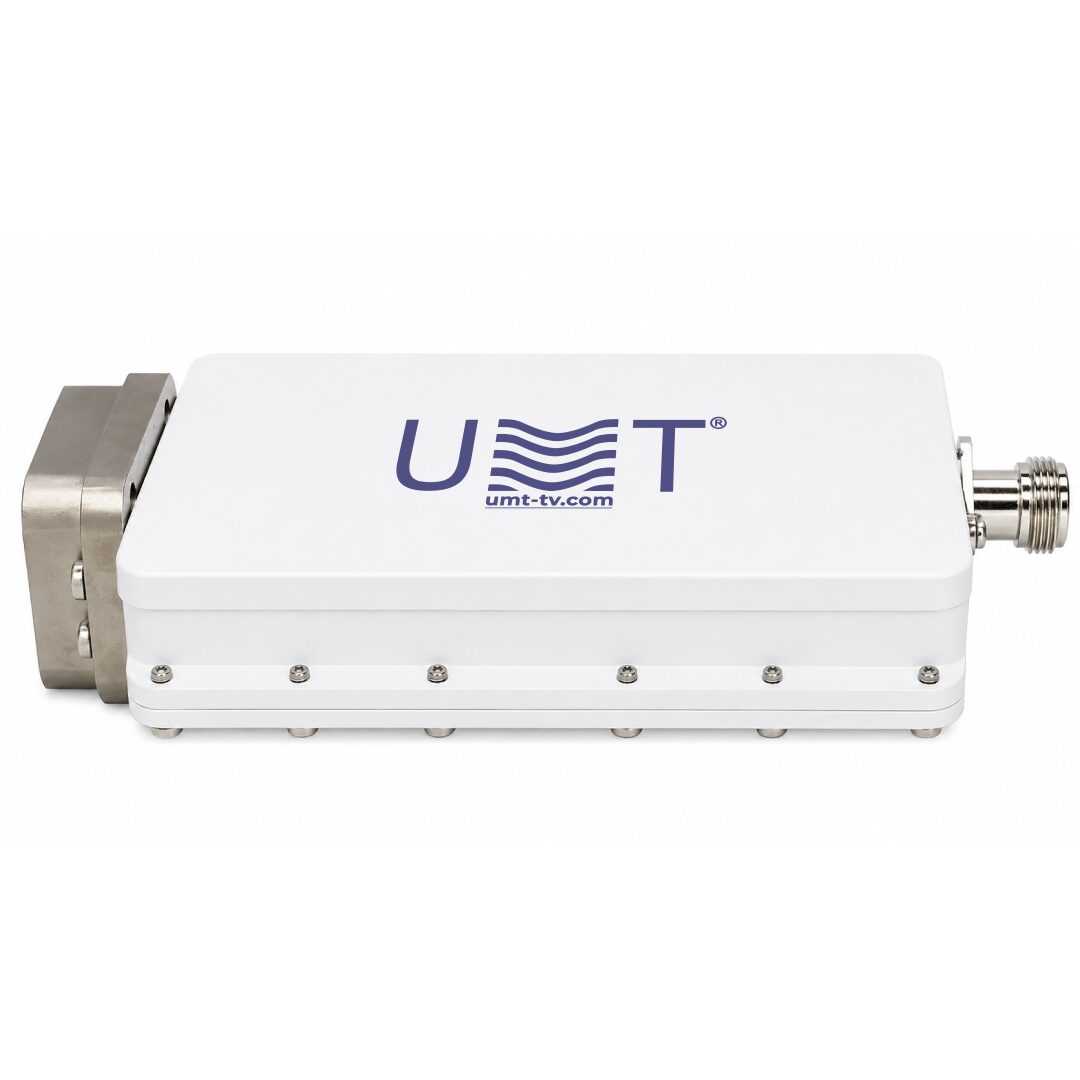

• Puissance de sortie du BUC-Ku002-8.8 v2.0 bande Ku : 0.2 W à P1dB avec ALC

Fournissant 0.2 W à P1dB avec une plage dynamique ALC de ≥25 dB, cet émetteur BUC bande Ku est idéal pour les systèmes avec des niveaux d’entrée variables. Il maintient la constance de la sortie et protège contre la surcharge du signal, ce qui le rend adapté aux installations BUC bande Ku multivoies.

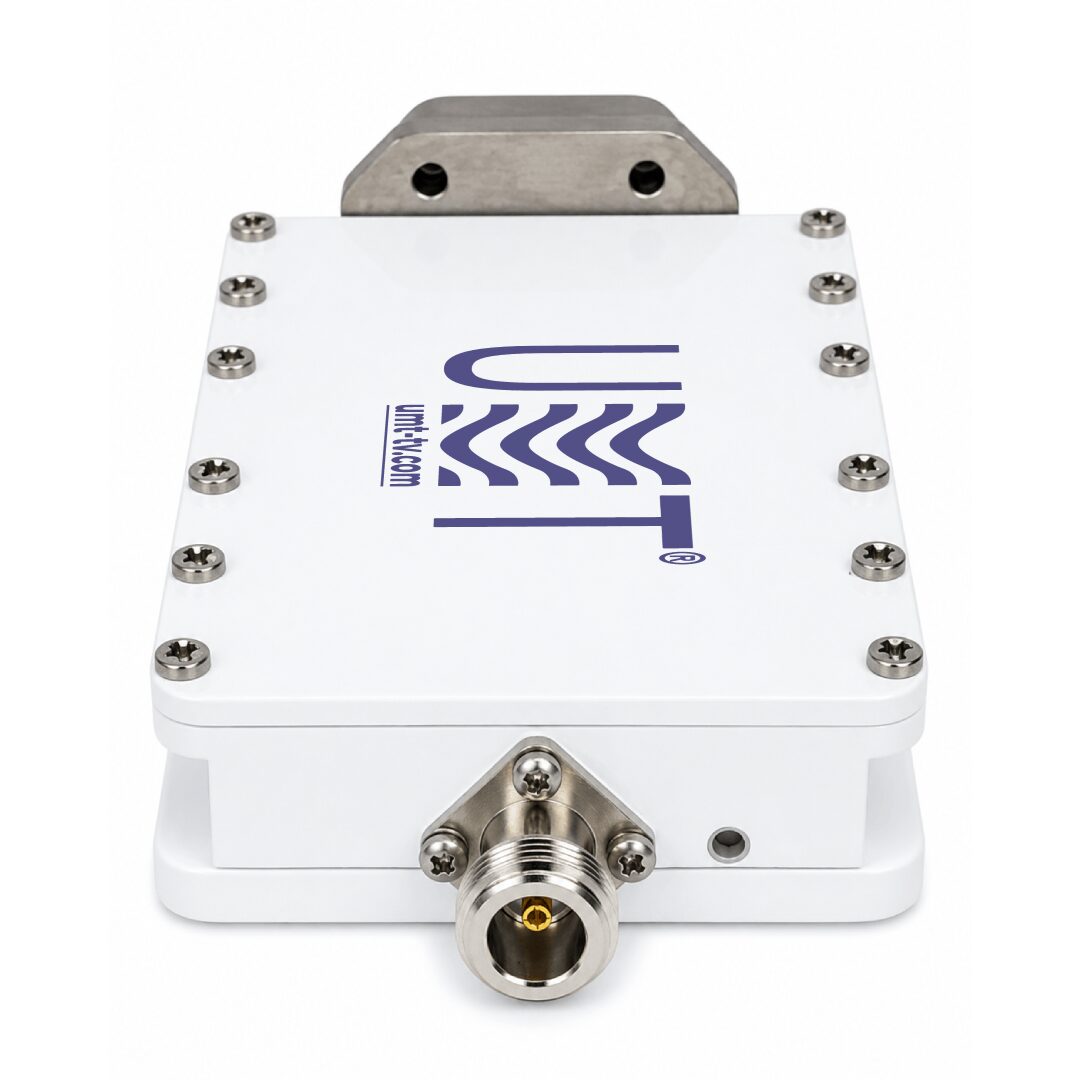

• Convertisseur montant bande Ku BUC-Ku002-8.8 v2.0 avec référence 10 MHz intégrée

Doté d’un oscillateur de référence 10 MHz intégré, ce convertisseur montant bande Ku assure une synchronisation de fréquence précise. Il convient parfaitement aux systèmes VSAT, DSNG et téléports nécessitant une synchronisation précise sans besoin d’entrée de référence externe.

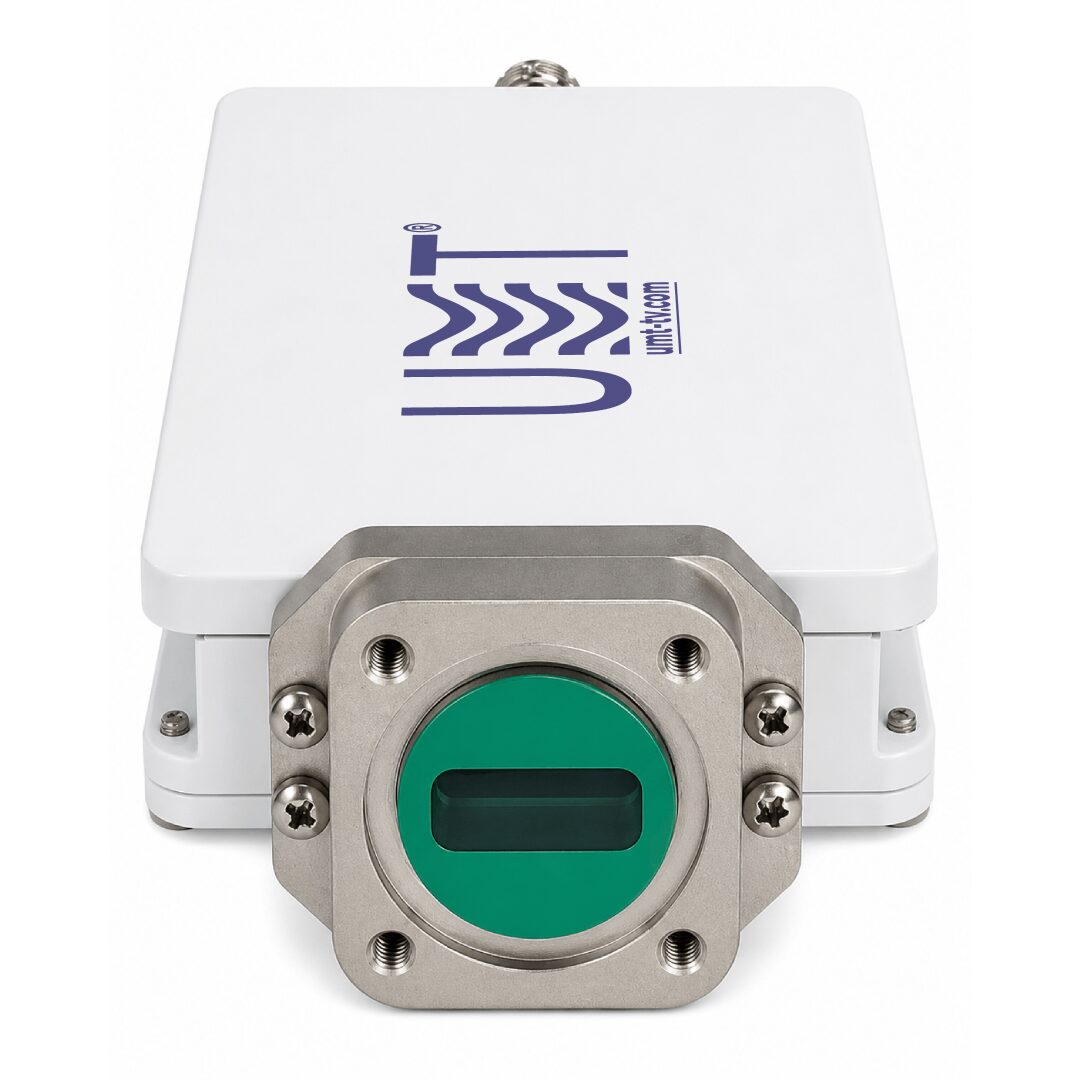

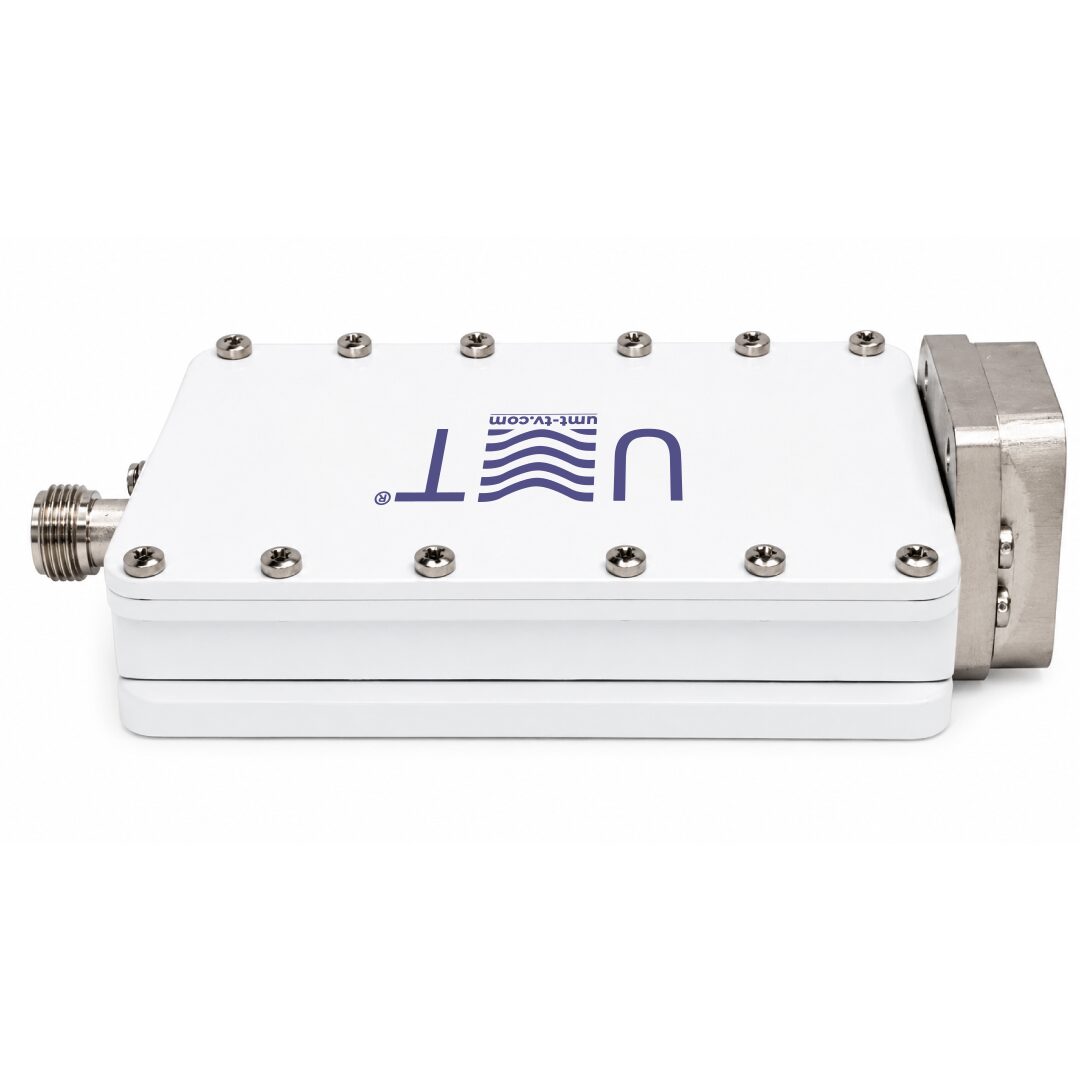

• BUC-Ku002-8.8 v2.0 bande Ku avec bride WR75 PBR120 et entrée FI de type N

Conçu avec des interfaces standard de l’industrie, y compris une bride WR75 PBR120 pour la sortie RF et un connecteur de type N pour l’entrée FI, ce BUC bande Ku simplifie l’intégration mécanique et RF dans les systèmes existants de liaison montante satellite et les stations relais.

• Parasites en bande : ≤−55 dBc ; fuite de l’OL : ≤−40 dBm

Avec une pureté spectrale supérieure, ce BUC bande Ku maintient une sortie propre sur toute la bande. Les faibles émissions parasites et la fuite d’OL minimale réduisent les interférences, ce qui en fait un choix fiable pour les systèmes BUC bande Ku à haute linéarité dans les environnements de diffusion et de télécommunications.

• Module émetteur RF bande Ku BUC-Ku002-8.8 v2.0 avec bruit de phase : −85 dBc/Hz @10 kHz

Le BUC-Ku002-8.8 v2.0 offre d’excellentes performances de bruit de phase à −85 dBc/Hz, garantissant une transmission de porteuse stable et sans distorsion. Cela est crucial pour les systèmes BUC satellite bande Ku utilisant des schémas de modulation complexes tels que 32APSK et 256QAM.

• Convertisseur montant MVDS BUC-Ku002-8.8 v2.0 avec alimentation : 18-30 VDC ; consommation ≤6 W

Fonctionnant efficacement sur une large plage de tension, ce convertisseur montant MVDS convient parfaitement aux environnements à faible consommation. Avec une consommation ≤6 W, il permet une intégration économe en énergie dans les configurations mobiles et distantes de transmission bande Ku.

• Boîtier étanche IP65 BUC-Ku002-8.8 v2.0 pour usage extérieur

Conçu pour une fiabilité extérieure, le BUC-Ku002-8.8 v2.0 est doté d’un boîtier classé IP65, le protégeant contre la poussière, l’humidité et les intempéries. Cela en fait un BUC bande Ku extérieur robuste pour les déploiements fixes et mobiles dans des environnements exigeants.

• Poids : ~0.55 kg

Avec un poids de seulement ~0.55 kg, ce BUC bande Ku compact est idéal pour les installations à espace restreint telles que les antennes sur toit, les véhicules mobiles de diffusion et les systèmes de communication tactique nécessitant un équipement de liaison montante léger.

⚙️ Fonctions principales

• Conversion montante de la FI vers la bande Ku

Le BUC-Ku002-8.8 v2.0 effectue une conversion montante précise de la bande L (FI) vers une sortie RF bande Ku, à l’aide de son oscillateur local PLL de 8.8 GHz. Cette fonction constitue la base de tout convertisseur montant bande Ku et garantit la compatibilité avec les modulateurs DVB-S/S2 et les émetteurs-récepteurs satellite.

• Contrôle automatique de la puissance de sortie basé sur l’ALC

Le circuit ALC intégré assure une régulation en temps réel de la puissance de sortie, ce qui protège les composants de la chaîne de transmission et garantit des performances constantes sur des niveaux d’entrée FI variables. Cela rend le BUC fiable dans les applications BUC bande Ku multivoies.

• Fonctionnement stable grâce à l’OL PLL et à la référence interne de 10 MHz

Grâce à sa boucle à verrouillage de phase et à sa référence intégrée de 10 MHz, le BUC maintient une excellente stabilité de fréquence, essentielle pour un fonctionnement à long terme dans les environnements BUC satellite bande Ku où la dérive ou l’instabilité affecteraient l’accrochage du signal.

• Filtrage et amplification pour des performances BUC bande Ku à haute linéarité

Le filtrage RF interne et l’amplification de précision fournissent une sortie à haute linéarité avec une faible distorsion et peu de bruit parasite. Cela prend en charge les applications exigeantes telles que les liaisons montantes DVB-S/S2, les liaisons MVDS et les rediffusions satellite.

• Intégration parfaite pour les applications BUC bande Ku DVB-S/S2

Conçu pour une intégration facile dans les chaînes de diffusion DVB-S/S2, le BUC-Ku002-8.8 v2.0 s’intègre parfaitement dans tout BUC bande Ku pour station relais TV ou système de tête de réseau, en maintenant la qualité du signal et la conformité aux normes de transmission.

• Conçu pour les environnements de transmission BUC satellite bande Ku

Qu’il soit utilisé dans un téléport fixe ou dans un terminal mobile de liaison montante, ce BUC satellite bande Ku garantit une transmission fiable et efficace du signal. Sa conception robuste et la fidélité du signal en font un élément central des systèmes professionnels de diffusion.

🧩 Applications

• BUC VSAT et liaisons montantes DSNG

Le BUC-Ku002-8.8 v2.0 sert de BUC VSAT basse puissance fiable pour les petits terminaux et les véhicules DSNG mobiles. Sa taille compacte, sa faible consommation et sa conception à semi-conducteurs assurent une connectivité montante bande Ku constante.

• Déploiements de convertisseurs montants MVDS

Idéal pour les systèmes de diffusion MVDS, cet appareil fonctionne comme un convertisseur montant MVDS compact avec une haute linéarité et une sortie parasite minimale, parfait pour la distribution vidéo terrestre multicanale en bande Ku.

• BUC bande Ku pour systèmes de répéteurs TV et stations relais TV

Ce modèle agit comme un BUC bande Ku hautement stable pour les installations de stations relais TV, où un contrôle robuste de l’OL et des performances ALC précises garantissent une régénération fiable du signal et sa retransmission.

• Contribution broadcast depuis des unités mobiles de diffusion

Grâce à sa légèreté et à sa conception IP65, le BUC-Ku002-8.8 v2.0 s’intègre facilement dans les unités mobiles de diffusion pour les liaisons de contribution sur site ou les déploiements temporaires de liaison montante dans les environnements de production en direct.

• Conceptions OEM nécessitant une intégration compacte de BUC bande Ku

Parfait pour les fabricants OEM, ce BUC bande Ku compact est conçu pour s’intégrer dans des baies, boîtiers ou solutions de diffusion modulaires nécessitant un développement personnalisé de la chaîne de signal.

• Utilisation dans des climats difficiles comme BUC bande Ku extérieur

Conçu pour les conditions réelles, ce BUC bande Ku extérieur résiste à la pluie, à la poussière et aux températures extrêmes, idéal pour les stations distantes, les répéteurs en montagne ainsi que les liaisons montantes maritimes ou désertiques.

• Projets de téléport et de diffusion recherchant un BUC bande Ku avec bride PBR120

Sa bride standardisée WR75 PBR120 permet une intégration simple des guides d’ondes RF dans les architectures de téléport à grande échelle et les stations fixes, où une compatibilité matérielle précise est essentielle.

• Ingénieurs recherchant un BUC bande Ku avec indication d’état LED ou contrôle IP optionnel

Pour les équipes techniques recherchant des fonctions de diagnostic intelligentes, le BUC-Ku002-8.8 v2.0 offre des indicateurs LED optionnels et une gestion IP, ce qui en fait un BUC bande Ku flexible pour les intégrateurs et opérateurs ayant besoin d’une surveillance et d’un contrôle en temps réel.
