Le block up-converter bande Ku de 1 W avec OL de 10.75 GHz BUC-Ku01-10.75 v2 est conçu pour les systèmes de diffusion TV MVDS conformément aux normes DVB-S/S2 ou DVB-C (utilisez le bouton “Customized” pour choisir les paramètres nécessaires) et fonctionne avec jusqu’à 25 porteuses. Le BUC-Ku01-10.75 v2 dispose d’une bride de sortie de type PBR120 et peut être utilisé avec des antennes de faisceau hertzien classiques (directionnelles) ou de diffusion (sectorielles et omnidirectionnelles) antennes. Le BUC-Ku01-10.75 v2 prend en charge tous les types de modulation jusqu’à 32APSK et 256QAM (vous pouvez choisir le type de modulation lors du remplissage du formulaire “customized equipment”). Le BUC-Ku01-10.75 v2 présente les meilleurs paramètres de linéarité pour garantir la stabilité de la fréquence de sortie et un faible niveau d’IMD3 (ces paramètres sont très importants pour une modulation de haute qualité, c’est pourquoi l’oscillateur local du BUC-Ku01-10.75 v2 est verrouillé par PLL avec une référence de fréquence interne). Le BUC-Ku01-10.75 v2 fournit une plage de fréquence de sortie de 11.7 – 12.7 GHz (largeur de bande en bande Ku) pour une plage de fréquence d’entrée de 950-1950 MHz (largeur de bande en bande L).
BUC-Ku01-10.75 v2.0 est un Block Upconverter bande Ku DVB-S/S2 haute performance conçu pour les liaisons montantes satellitaires, la diffusion MVDS et les systèmes de transmission mobile. Équipé d’un oscillateur local PLL fixe de 10.75 GHz, il garantit une stabilité de fréquence exceptionnelle et un faible bruit de phase, permettant une transmission précise des formats de modulation modernes tels que 32APSK et 256QAM.
Offrant une puissance de sortie de 1 W à P1dB, un gain ≥47 dB et un circuit ALC intégré, le BUC-Ku01-10.75 v2.0 assure une transmission multporteuse bande Ku fiable. Un oscillateur de référence interne de 10 MHz simplifie la synchronisation pour l’intégration dans les systèmes bande Ku VSAT, DSNG et téléport.
✅ Conçu pour un déploiement extérieur

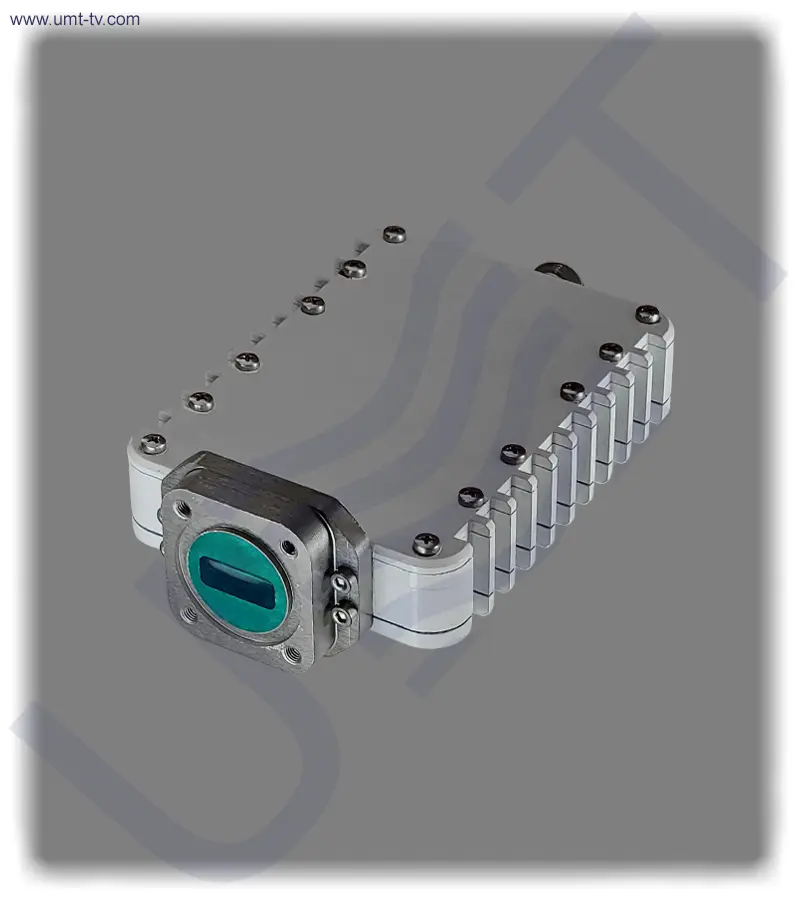

Le BUC-Ku01-10.75 v2.0 dispose d’un boîtier robuste étanche IP65, garantissant un fonctionnement continu dans des environnements difficiles. Il comprend une sortie RF à bride WR75 / PBR120 et une entrée IF N-type 50 ohms (SMA ou F disponible sur commande), ce qui en fait un BUC bande Ku extérieur compact et prêt à l’emploi.
✅ Prise en charge de jusqu’à 25 porteuses
Ce BUC bande Ku multporteuse répond aux exigences des diffuseurs, des opérateurs télécoms et des fournisseurs de liaisons montantes mobiles. Ses faibles émissions parasites ≤−55 dBc et ses performances spectrales propres en font un choix idéal pour les applications à forte densité de porteuses.
✅ Optimisé pour les projets VSAT, DSNG et MVDS
Le BUC-Ku01-10.75 v2.0 est une solution polyvalente pour les terminaux VSAT, les liaisons montantes DSNG, les répéteurs TV MVDS et les unités mobiles de diffusion. Avec une consommation ≤7 W et un poids léger de 0.62 kg, il est idéal pour une intégration compacte.
🛠️ Que vous recherchiez un BUC bande Ku avec référence 10 MHz et indication LED ou que vous intégriez une unité compacte dans une chaîne de diffusion à distance, le BUC-Ku01-10.75 v2.0 est conçu pour l’efficacité, la précision et une grande stabilité.
🛒 Le BUC-Ku01-10.75 v2.0 est disponible sur commande et prêt à être déployé dans tout système de liaison montante satellitaire bande Ku nécessitant un BUC extérieur fiable à semi-conducteurs.
📌 Caractéristiques principales
-
BUC bande Ku compact à semi-conducteurs BUC-Ku01-10.75 v2.0
Un Block Upconverter bande Ku compact à semi-conducteurs garantit un fonctionnement écoénergétique et une longue durée de vie. Parfait pour les liaisons montantes bande Ku extérieures où l’espace et l’efficacité énergétique sont essentiels.
-
OL PLL fixe de 10.75 GHz avec stabilité de ±2 ppm
L’oscillateur local à verrouillage de phase assure une grande stabilité et une dérive de fréquence minimale, permettant une transmission DVB-S/S2 avec une excellente intégrité du signal.
-
Puissance de sortie de 1 W à P1dB avec ALC (plage dynamique de 25 dB)
Cet émetteur bande Ku fournit un contrôle automatique du gain pour stabiliser la sortie malgré les variations des niveaux d’entrée IF, garantissant une transmission propre dans les déploiements multporteuses bande Ku.
-
Référence de fréquence intégrée de 10 MHz
Un oscillateur de référence intégré à haute stabilité assure une synchronisation précise avec les modulateurs et les équipements système, réduisant le besoin de références externes.
-
Bride WR75 PBR120 et interface IF N-type
Les interfaces RF et IF standard de l’industrie simplifient l’intégration dans les stations headend de répéteurs TV, les stations VSAT et DSNG.
-
Faibles parasites et faible fuite OL
Avec des parasites en bande ≤−55 dBc et une fuite OL ≤−40 dBm, le BUC-Ku01-10.75 v2.0 garantit des signaux de liaison montante bande Ku propres avec un minimum d’interférences.
-
Excellentes performances de bruit de phase
Un bruit de phase de −85 dBc/Hz @10 kHz garantit une prise en charge fiable des types de modulation avancés comme 32APSK et 256QAM dans les environnements DVB-S2.
-
Faible consommation d’énergie et conception légère
Fonctionnant sous 18-30 VDC à ≤7 W, ce BUC compact de 0.62 kg convient aux installations mobiles et sur toit où l’efficacité est essentielle.
-
Boîtier extérieur étanche IP65
Sa construction robuste le rend idéal pour les climats difficiles, notamment l’humidité élevée, la chaleur désertique et les déploiements maritimes.
⚙️ Fonctions principales
-
Conversion ascendante de fréquence de la bande L vers la bande Ku
Effectue une conversion précise de l’IF 950-1950 MHz vers une sortie RF bande Ku 11.7-12.7 GHz grâce à son OL PLL stable de 10.75 GHz.
-
Régulation automatique de la puissance de sortie (ALC)
Protège les équipements de transmission et assure des signaux de liaison montante stables, en particulier dans les applications BUC bande Ku multporteuses.
-
Fonctionnement stable à long terme
Maintient la précision de fréquence grâce à son PLL et à sa référence interne de 10 MHz, ce qui est essentiel pour les réseaux bande Ku DVB-S/S2.
-
Amplification RF à haute linéarité
Garantit de faibles niveaux d’IMD3 et des performances de porteuse propres, prenant en charge les formats de modulation d’ordre élevé sans distorsion.
-
Optimisé pour la transmission DVB-S/S2 en bande Ku
Entièrement compatible avec les normes de diffusion, ce qui en fait un élément essentiel des répéteurs TV satellitaires, des liaisons MVDS et des systèmes VSAT.
🧩 Applications
-
BUC VSAT et liaisons montantes DSNG
Idéal pour les terminaux VSAT et les fourgons DSNG mobiles, où des émetteurs bande Ku compacts, efficaces et robustes sont nécessaires.
-
Déploiements de block upconverter MVDS
Fonctionne comme un block upconverter bande Ku MVDS fiable avec une sortie de signal propre pour la distribution vidéo multicanale.
-
Systèmes de relais TV et de rediffusion
Fournit une conversion de fréquence précise et une stabilité de puissance pour les stations relais TV et les réseaux terrestres de relais.
-
Liaisons de contribution pour diffusion mobile
Compact et léger, il est parfait pour les liaisons montantes temporaires, les cars régie et les unités de diffusion sur le terrain.
-
Conceptions OEM et intégrateurs système
S’intègre facilement dans des armoires OEM ou des systèmes modulaires nécessitant une intégration personnalisée de BUC bande Ku.
-
Projets satellitaires extérieurs en bande Ku
La protection IP65 garantit une grande durabilité pour les répéteurs en montagne, les systèmes maritimes et les installations désertiques.
-
Téléports et grandes stations de liaison montante
La bride WR75 PBR120 standardisée garantit la compatibilité avec les chaînes professionnelles de liaison montante bande Ku.
-
Ingénieurs ayant besoin de diagnostic et de contrôle
L’indication d’état LED en option et le contrôle IP à distance simplifient l’intégration et la surveillance dans les systèmes de diffusion professionnels.
💡 Pourquoi devriez-vous acheter chez nous❓
- 1.5 ans de garantie
- 7 ans de support après-vente
- Équipe d’ingénieurs pour l’assistance à distance
- Programme de réduction pour les clients réguliers 🎁
💬 Contactez-nous
Pour des détails supplémentaires ou une assistance concernant le BUC-Ku01-10.75 v2.0, n’hésitez pas à contacter notre équipe. Nous fournissons des conseils professionnels et un support après-vente pour vous aider dans l’installation et la configuration, afin que vous tiriez le meilleur parti de votre équipement de diffusion.
