Le convertisseur de fréquence montant en bande C 5.85-6.425 GHz est conçu pour les chaînes de liaison montante exploitant le spectre en bande C du service fixe par satellite (SFS). Sa plage de sortie couvre la bande montante standard 5.925-6.425 GHz ainsi que le segment inférieur 5.85-5.925 GHz. Il convertit les signaux FI de 950-1525 MHz grâce à un oscillateur local de 4.9 GHz verrouillé sur une référence externe de 10 MHz.

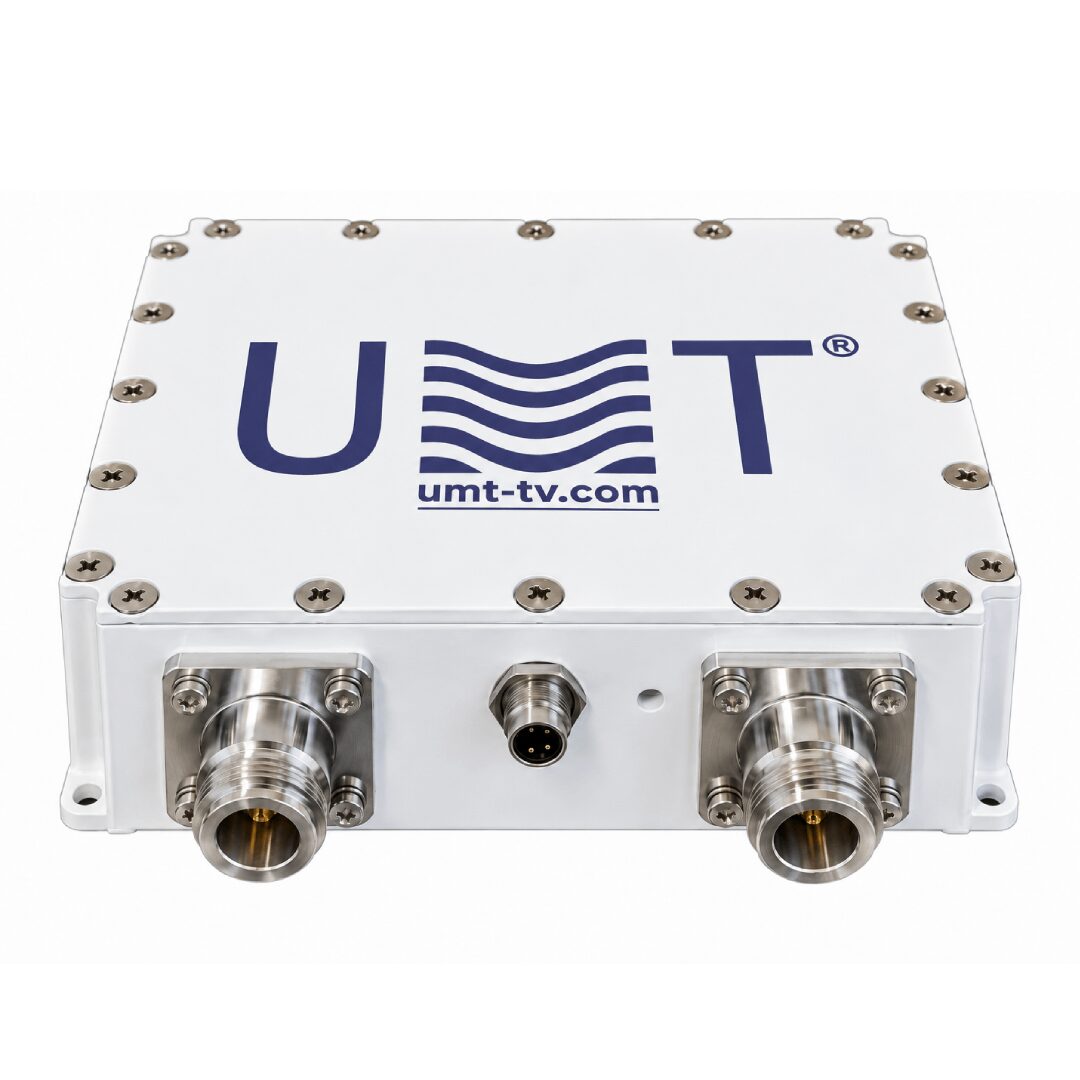

La bande C est appréciée pour sa résistance à l’affaiblissement dû à la pluie, ce qui en fait un choix pertinent pour la diffusion, les téléports et les stations terriennes situés dans les régions tropicales et à forte pluviométrie. Le boîtier IP54 destiné à une installation en intérieur mesure 115x120x38 mm, pèse au maximum 0.95 kg, fonctionne sous 10-24 VDC avec une consommation inférieure à 9 W et signale par LED le verrouillage 10 MHz et l’état d’alarme.
Le convertisseur de fréquence montant en bande C 5.85-6.425 GHz est un convertisseur montant / BUC compact pour liaisons montantes en bande C. Il reçoit les signaux FI de 950-1525 MHz issus d’un modulateur satellite et les transpose vers la plage d’émission 5.85-6.425 GHz à l’aide d’un oscillateur local de 4.9 GHz verrouillé sur une référence externe de 10 MHz.
Les signaux en bande C étant beaucoup moins sensibles à l’atténuation due à la pluie que ceux des bandes plus élevées, les liaisons montantes en bande C restent la base de nombreux réseaux de distribution et de contribution audiovisuelles. Le convertisseur répond à ce besoin avec un P1dB minimal de 10 dBm, un gain de 5-30 dB (fixe ou réglable), une planéité de ±1 dB sur toute la bande et de ±0.4 dB sur 40 MHz.
La pureté spectrale est spécifiée par un IMD3 de -30 dBc max, des raies parasites de -60 dBc max @P1dB et une fuite OL de -75 dBm sans signal. L’entrée de type N, la sortie de type N femelle et l’alimentation 10-24 VDC facilitent l’intégration en baie ou en shelter.
✅ Couverture complète de la bande C montante SFS
La plage de sortie 5.85-6.425 GHz couvre la bande montante standard 5.925-6.425 GHz ainsi que le segment inférieur 5.85-5.925 GHz : un seul modèle de convertisseur s’adapte à différents plans de transpondeurs.
✅ Liaisons en bande C résistantes à la pluie
Les liaisons montantes en bande C sont largement utilisées dans les régions tropicales et à forte pluviométrie, où la disponibilité de la liaison est essentielle. Le convertisseur assure une transposition de fréquence stable et verrouillée sur la référence.
✅ OL de 4.9 GHz verrouillé sur la référence
L’oscillateur local est verrouillé sur une référence externe de 10 MHz : sa précision suit celle de la référence de la station. Le bruit de phase est spécifié de -35 dBc/Hz @10 Hz à -105 dBc/Hz @1 MHz.
🛠️ Pour les liaisons montantes de diffusion en bande C, les chaînes d’émission de téléports ou les stations hub VSAT, le convertisseur de fréquence montant en bande C 5.85-6.425 GHz assure la conversion 950-1525 MHz vers 5.85-6.425 GHz dans un boîtier compact pour installation en intérieur.
🛒 Pour commander le convertisseur de fréquence montant en bande C 5.85-6.425 GHz ou étudier les options de gain et d’intégration, demandez un devis à notre équipe.
📌 Caractéristiques principales
-
Sortie en bande C 5.85-6.425 GHz
Couvre l’ensemble de la bande montante 5.85-6.425 GHz à partir d’une seule entrée FI 950-1525 MHz.
-
OL de 4.9 GHz verrouillé sur 10 MHz
L’oscillateur local de 4900 MHz est synchronisé sur une référence externe de 10 MHz ; une LED confirme l’état de verrouillage.
Fournit un P1dB de sortie d’au moins 10 dBm, suffisant pour attaquer l’étage amplificateur de puissance en bande C.
Gain fixe ou réglable dans la plage de 5-30 dB ; le réglage est proposé en option.
-
Faibles raies parasites et fuite OL
Des raies parasites de -60 dBc max @P1dB et une fuite OL de -75 dBm sans signal contribuent à un spectre montant propre.
-
Boîtier compact IP54 pour l’intérieur
Boîtier de 115x120x38 mm, poids max 0.95 kg, alimentation 10-24 VDC et consommation inférieure à 9 W.
⚙️ Fonctions principales
-
Conversion FI vers bande C
Transpose la sortie 950-1525 MHz du modulateur vers la bande montante 5.85-6.425 GHz.
-
Synchronisation sur la référence de la station
Verrouille l’OL de 4.9 GHz sur la référence externe de 10 MHz utilisée dans la station terrienne.
-
Réglage du niveau montant
Le gain fixe ou réglable de 5-30 dB détermine le niveau d’attaque de l’étage suivant de la chaîne montante.
-
Sortie RF contrôlée en cas d’alarme
L’isolation RF en ALARME est spécifiée à -80 dB min.
Des LED indiquent l’état de verrouillage 10 MHz et les alarmes pour un diagnostic rapide sur site.
🧩 Applications
-
Liaisons montantes de diffusion en bande C
Montée des flux de distribution TV et radio via des satellites en bande C.
-
Téléports en régions tropicales
Stations terriennes où la bande C est privilégiée pour sa résistance à l’affaiblissement dû à la pluie.
Chaînes d’émission des hubs de réseaux VSAT en bande C.
-
Communications gouvernementales
Liaisons satellite en bande C pour les systèmes de communication gouvernementaux.
-
Suivi des opérateurs satellites
Applications de suivi des opérateurs satellites nécessitant une conversion stable de la FI vers la bande C.
💡 Pourquoi acheter chez nous ❓
- Garantie de 1,5 an
- Support après-vente de 7 ans
- Équipe d’ingénieurs pour l’assistance à distance
- Programme de remises pour les clients réguliers 🎁
💬 Contactez-nous
Pour plus de détails ou une assistance concernant le convertisseur de fréquence montant en bande C 5.85-6.425 GHz, n’hésitez pas à contacter notre équipe. Nous proposons des conseils professionnels et un support après-vente pour vous aider à intégrer, installer et configurer le convertisseur dans votre système de communication par satellite.
