Le BUC C-band de 150 W est un amplificateur à semi-conducteurs (SSPA) robuste et compact avec convertisseur montant intégré (BUC), adapté aux communications satellite fixes et mobiles avec des exigences de haut débit ou de fonctionnement multivoies. Le BUC C-band de 150 W est un produit extérieur, étanche à l’environnement, pouvant être monté à proximité de l’alimentation de l’antenne afin de réduire les pertes du guide d’ondes.
Le BUC-C150 est un convertisseur montant C-band (émetteur BUC) professionnel de 150 W conçu pour les liaisons montantes satellite à haute puissance, la diffusion MVDS, les systèmes DSNG et DVB-S/S2 nécessitant une haute linéarité et un fonctionnement multivoies. Grâce à son OL de 4900 MHz stabilisé par PLL, à sa référence intégrée de 10 MHz et à sa conception d’amplificateur à semi-conducteurs GaN, le BUC-C150 assure une excellente stabilité de fréquence, une grande pureté spectrale et une linéarité supérieure indispensables aux réseaux modernes de diffusion et de communication par satellite.
Fonctionnant avec une plage d’entrée FI de 0.95-1.525 GHz et fournissant une sortie RF dans la bande 5.85-6.425 GHz, le convertisseur montant BUC-C150 garantit une large couverture de bande adaptée aux applications C-band mondiales. La puissance de sortie de 150 W (Plinear 49 dBm, Psat 52 dBm) et le gain ≥76 dB font du BUC-C150 un choix idéal pour les liaisons montantes satellite exigeantes, les transmissions multivoies à haut débit et les unités mobiles de diffusion.

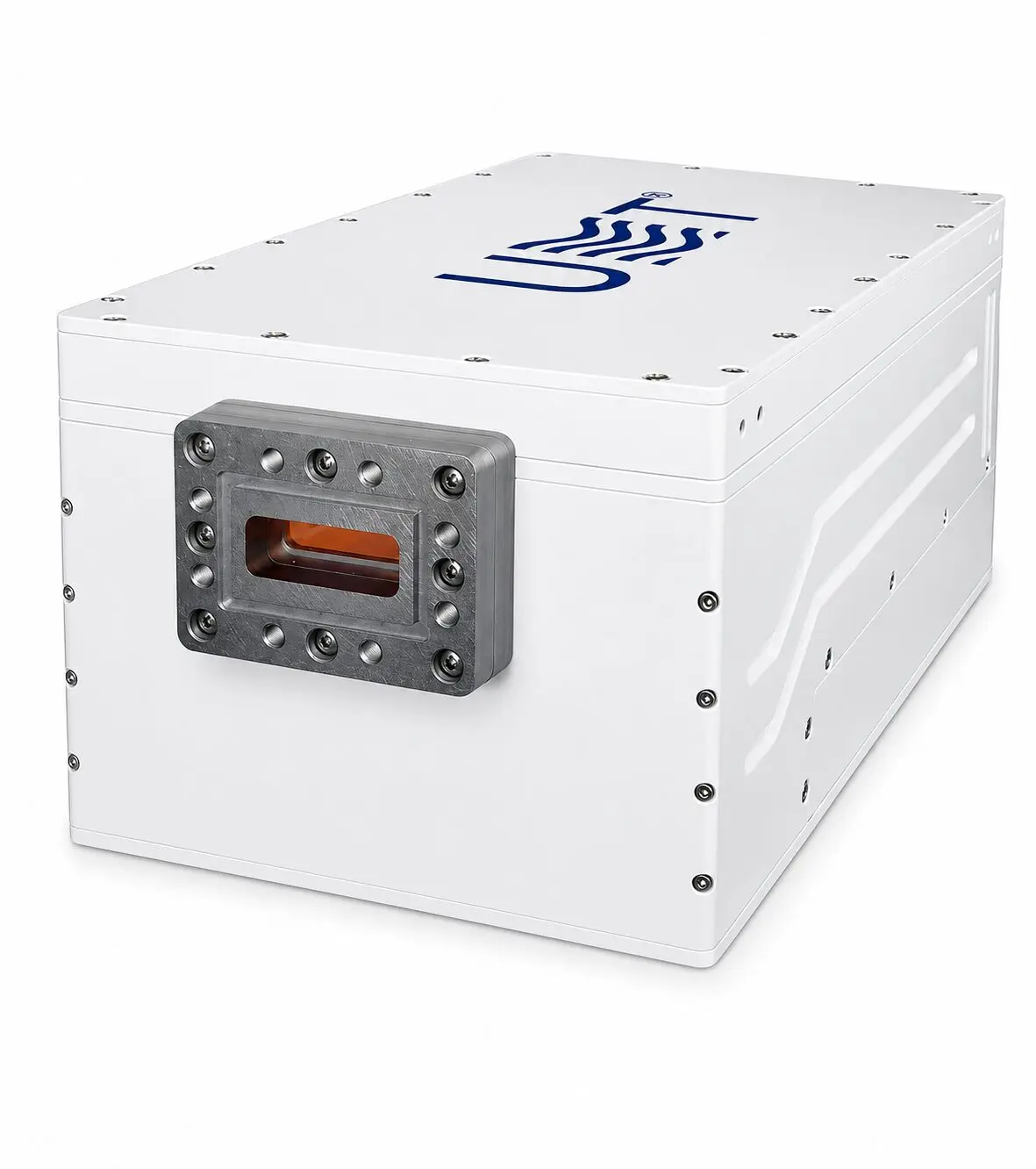

L’unité intègre une entrée FI de type N et une sortie à bride de guide d’ondes WR137-G avec une transition parfaitement adaptée pour des performances RF à faibles pertes. Le filtrage spectral avancé permet d’obtenir des parasites en bande ≤ −50 dBc, hors bande ≤ −60 dBc, une fuite OL ≤ −40 dBm et une réjection d’image ≥60 dB, garantissant une transmission DVB propre avec un minimum d’interférences.
✅ Conception prête pour l’extérieur

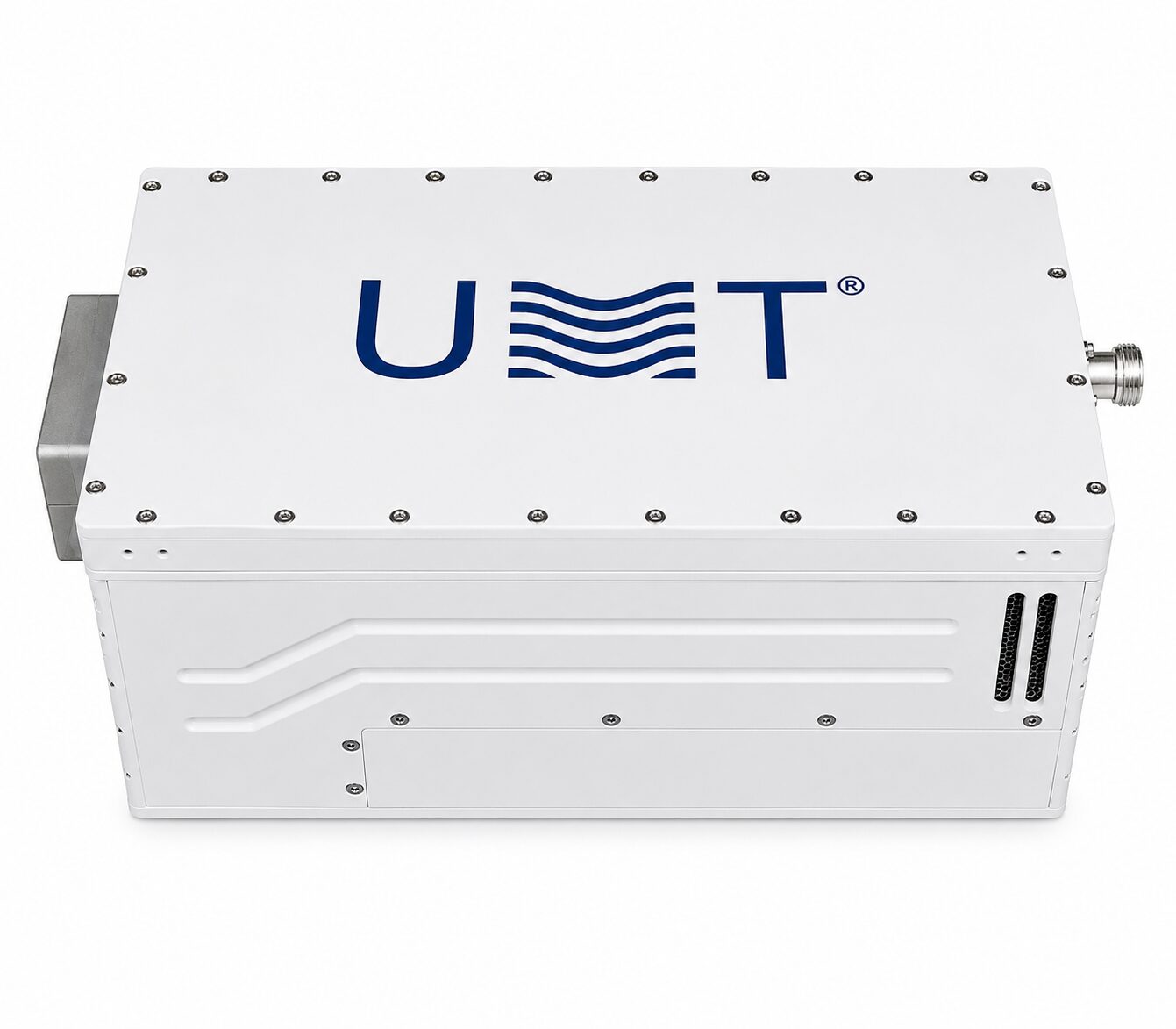

Le transmetteur C-band BUC-C150 est logé dans un boîtier compact et étanche à l’environnement (333×155×121 mm, 11 kg). Conçu pour un fonctionnement extérieur, il résiste à des températures de −20℃ à +50℃ et à une humidité allant jusqu’à 95%, garantissant des performances fiables dans des environnements difficiles où les liaisons montantes C-band sont critiques.
✅ Surveillance et contrôle intelligents
Équipé de RS-232, d’Ethernet et d’un système M&C avec atténuateur à pas, le BUC de liaison montante BUC-C150 permet aux opérateurs de configurer le gain, de surveiller les alarmes et de contrôler les performances à distance. Les indicateurs LED (vert – OK, rouge – alarme, jaune – muet) fournissent un diagnostic rapide.
✅ Conception GaN à haute linéarité
Basé sur la technologie SSPA GaN, l’amplificateur C-band BUC-C150 prend en charge le fonctionnement multivoies, en maintenant un IMD3 ≤ −25 dBc à pleine puissance nominale, ce qui en fait un BUC de liaison montante C-band professionnel pour les systèmes DSNG et DVB-S2.
🛠️ Que vous développiez une intégration de BUC C-band pour MVDS, recherchiez un SSPB haute puissance de 150 W pour les liaisons montantes DVB-S2, ou ayez besoin d’un émetteur BUC C-band professionnel avec bride WR137 et OL PLL, le BUC-C150 est conçu pour offrir performance, efficacité et fiabilité.
🛒 Le convertisseur montant C-band BUC-C150 est disponible à la commande dès maintenant, offrant aux opérateurs un émetteur C-band compact, à semi-conducteurs et haute puissance pour les applications de diffusion, les liaisons satellite à haut débit et les liaisons montantes mobiles.
📌 Caractéristiques principales
-
Émetteur BUC C-band à semi-conducteurs de 150 W
Le BUC-C150 fournit une sortie RF de 49 dBm Plinear et 52 dBm Psat, ce qui en fait un SSPB C-band haute puissance pour la diffusion DVB-S/S2 et les stations de liaison montante.
-
OL de 4900 MHz stabilisé par PLL
Le convertisseur montant BUC-C150 utilise un OL verrouillé par PLL avec un faible bruit de phase (−95 dBc/Hz @100 kHz), garantissant des performances stables pour la diffusion DVB.
-
Gain élevé de 76 dB avec atténuation par pas
L’émetteur C-band BUC-C150 fournit un gain ≥76 dB avec un contrôle fin du niveau via un atténuateur à pas.
-
Entrée de référence 10 MHz intégrée
Le BUC C-band BUC-C150 avec référence 10 MHz se synchronise facilement avec les systèmes de téléport et les stations relais.
-
Sortie guide d’ondes WR137 avec entrée FI de type N
Assure une intégration à faibles pertes dans les antennes et systèmes C-band.
-
Conception compacte, prête pour l’extérieur
Avec un poids de 11 kg et un boîtier étanche IP, l’amplificateur de liaison montante BUC-C150 est optimisé pour les unités de diffusion extérieures, les véhicules DSNG haute puissance et les hubs VSAT.
⚙️ Fonctions principales
-
Conversion professionnelle de fréquence montante
Convertit une entrée FI de 0.95-1.525 GHz en une sortie RF de 5.85-6.425 GHz, prenant en charge les systèmes de transmission DVB-S/S2, DVB-C, DVB-T et MVDS. La large bande passante d’entrée et de sortie permet un fonctionnement multivoies flexible et des communications satellite à haut débit.
-
Amplification SSPA GaN intégrée
Fournit une puissance de sortie RF de 150 W avec une haute linéarité, garantissant une diffusion DVB propre, un fonctionnement multivoies et des performances fiables de liaison montante sous des conditions de signal variables.
-
Traitement avancé du signal
Comprend des fonctions de contrôle automatique de niveau (ALC) et d’atténuateur à pas pour maintenir une puissance de sortie stable à différents niveaux d’entrée. Garantit une distorsion minimale et une pureté spectrale pour les liaisons satellite professionnelles.
-
Pureté spectrale et stabilité
Assure une suppression des parasites (≤ −50 dBc en bande, ≤ −60 dBc hors bande), une fuite OL ≤ −40 dBm et une réjection d’image ≥60 dB, garantissant des transmissions satellite sans interférences et conformes au DVB-S/S2.
-
Intégration M&C à distance
Via Ethernet, RS-232 et contrôle dédié de l’atténuateur à pas pour les réseaux professionnels de liaison montante. Permet la surveillance des alarmes, la configuration à distance et les réglages de gain.
Le retour visuel avec les indicateurs Vert (OK), Rouge (Alarme), Jaune (Mute) permet un dépannage rapide sur le terrain et garantit un fonctionnement continu à hautes performances.
🧩 Applications
-
Réseaux de diffusion MVDS
Le BUC C-band de 150 W BUC-C150 est idéal pour la distribution TV terrestre nécessitant un fonctionnement multivoies haute puissance et une qualité de signal précise.
-
Liaisons montantes DVB-S/S2 et DSNG
Émetteur BUC C-band stabilisé par PLL pour les véhicules de collecte d’informations par satellite, les studios de diffusion et les centres de liaison montante à haut débit.
Fournit un gain élevé et de faibles parasites pour garantir une rediffusion DVB fiable, même dans des environnements fréquentiels denses.
SSPB C-band haute puissance pour les centres de liaison montante, les installations de téléport et les grandes passerelles satellite.
-
Unités mobiles de diffusion (cars régie)
Robuste et compact, le BUC-C150 s’intègre parfaitement dans les flottes mobiles de liaison montante, offrant des performances constantes pour les événements DSNG et de diffusion en direct.
Le module BUC-C150 peut être personnalisé pour une intégration dans des systèmes spécialisés de liaison montante satellite, des réseaux de transmission à haut débit ou des configurations multi-antennes.
💡 Why you should buy from us❓
- Garantie de 1,5 an
- 7 ans de support après-vente
- Équipe d’ingénieurs pour l’assistance à distance
- Programme de remise pour les clients réguliers
💬 Contactez-nous
Pour plus de détails ou pour obtenir de l’aide concernant l’émetteur BUC C-band BUC-C150, n’hésitez pas à contacter notre équipe. Nous fournissons des conseils et un support après-vente pour garantir une installation correcte et une intégration optimale du système. Le BUC-C150 peut être personnalisé sur demande.
