BUC-Ku40 est conçu pour les applications dans les systèmes de diffusion TV MVDS conformément à la norme DVB-S/S2 et fonctionne avec jusqu’à 25 porteuses. Le BUC-Ku40 dispose d’une bride de sortie de type PBR120 et peut être utilisé avec une liaison radio relais classique ou des antennes de diffusion. Le BUC-Ku40 prend en charge tous les types de modulation jusqu’à 32APSK. Le BUC-Ku40 présente les meilleurs paramètres de linéarité afin d’assurer la stabilité de la fréquence de sortie et un faible niveau IMD3 (ces paramètres sont très importants pour une modulation de haute qualité, c’est pourquoi l’oscillateur local du BUC-Ku40 est verrouillé par PLL avec une référence de fréquence interne).

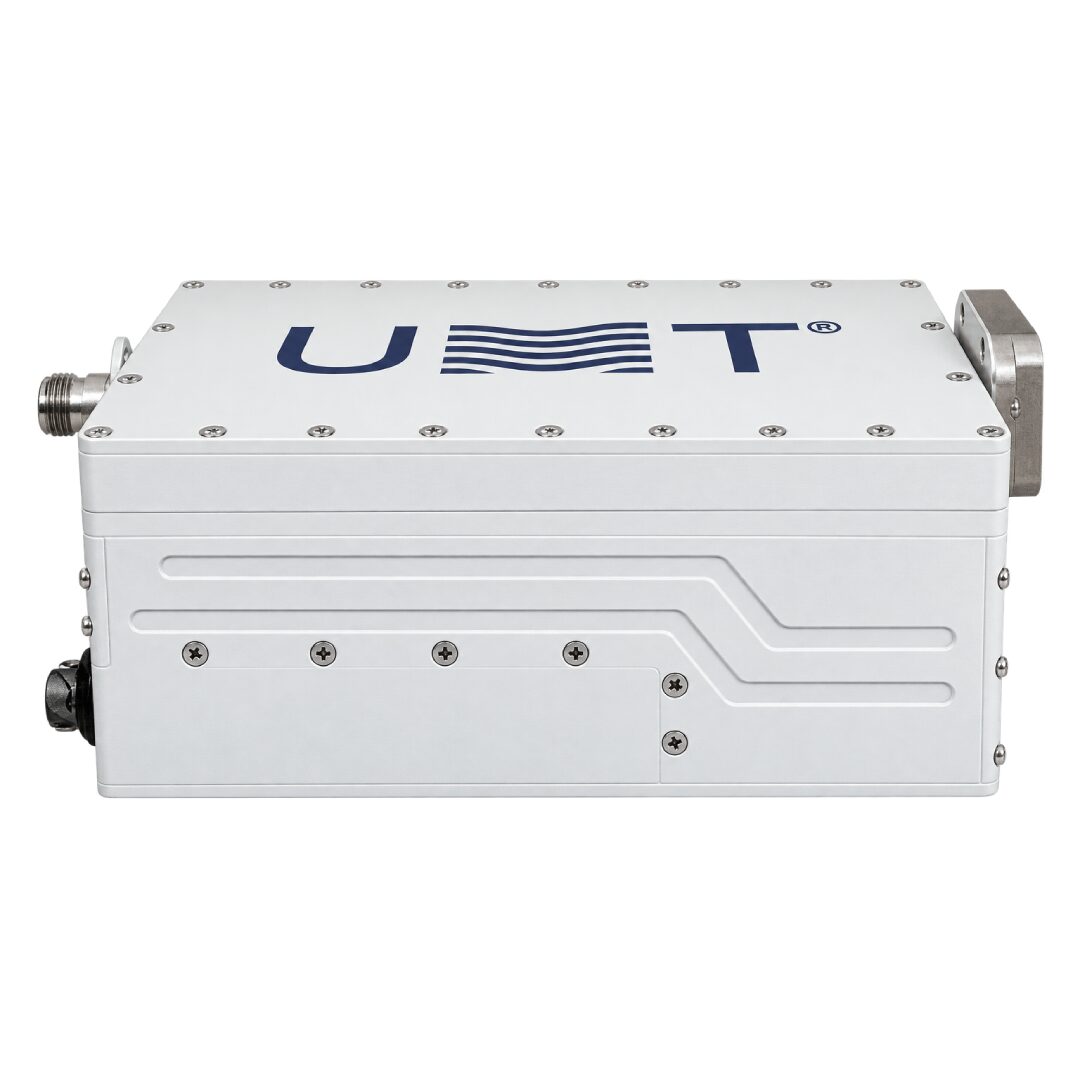

BUC-Ku40-9.75 + IP Ctrl est un convertisseur montant de fréquence Ku-band de 40 W conçu pour les liaisons montantes DVB-S/S2 à grande échelle, la diffusion MVDS et les applications de téléport. Avec son OL de 9.75 GHz verrouillé par PLL, sa référence interne de 10 MHz et sa puissante conception à semi-conducteurs, cet émetteur BUC Ku-band offre une stabilité de fréquence exceptionnelle, un faible bruit de phase et une haute pureté spectrale pour les infrastructures de diffusion avancées.
Avec une puissance de sortie de 40 W (Psat 46 dBm), un gain de 72 dB et un réglage ALC de −9 à +4 dB, le BUC-Ku40-9.75 + IP Ctrl est conçu pour fournir une amplification puissante, stable et linéaire pour les opérations DVB-S/S2 multporteuses. Il prend en charge jusqu’à 25 porteuses, assurant une transmission fiable dans les systèmes de diffusion et de téléport exigeants.
Ce BUC Ku-band haute puissance intègre un contrôle IP optionnel via Ethernet et offre des diagnostics LED avancés, ce qui le rend idéal pour les environnements réseau gérés. Avec un IMD3 ≤−37 dBc, des parasites ≤−55 dBc et un bruit de phase jusqu’à −100 dBc/Hz, le BUC-Ku40-9.75 + IP Ctrl garantit des signaux DVB-S/S2 d’une clarté exceptionnelle, même dans les réseaux multicanaux denses.
✅ Conçu pour un déploiement en extérieur

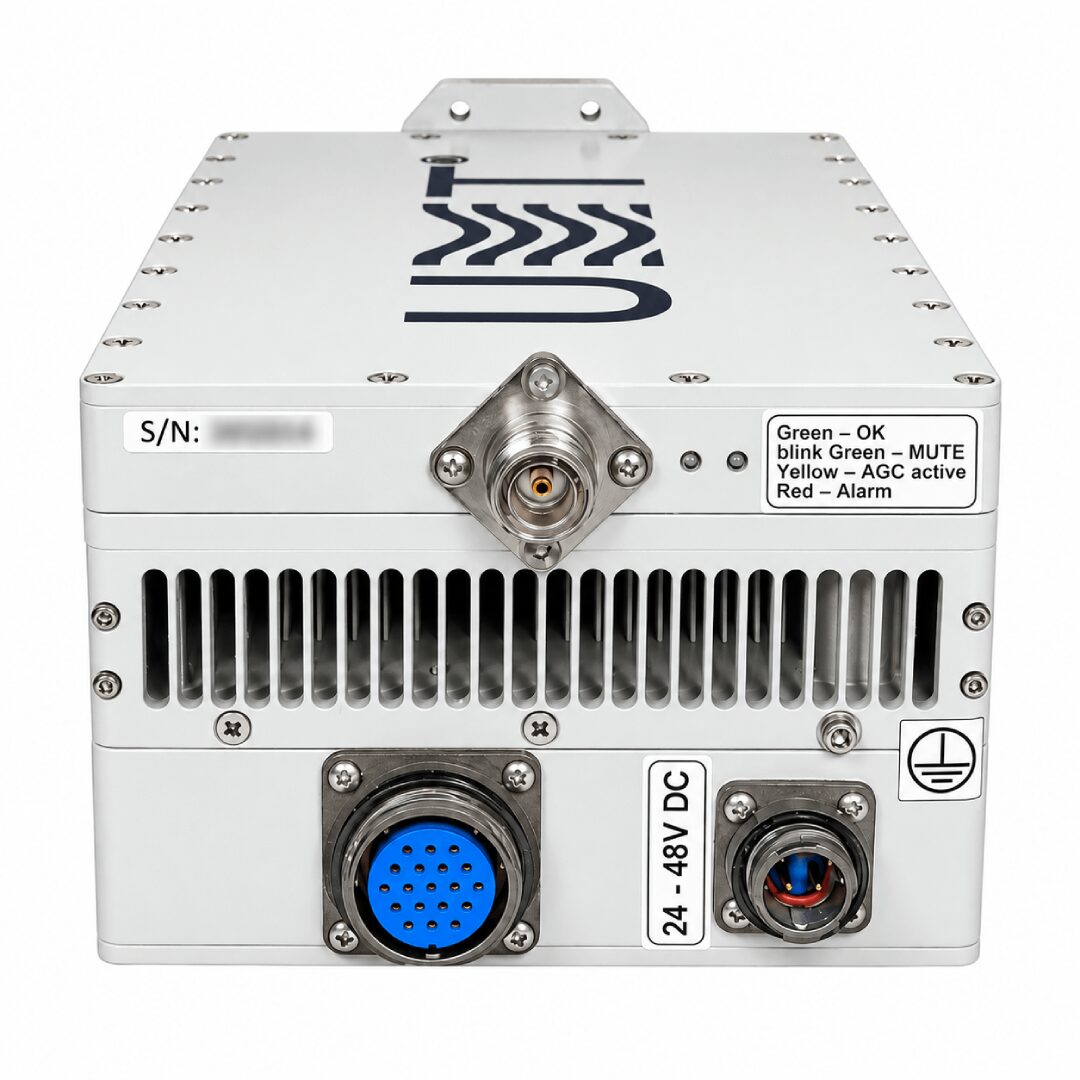

Le BUC-Ku40-9.75 + IP Ctrl est intégré dans un boîtier robuste et étanche conçu pour la transmission satellite Ku-band en extérieur. Doté d’un boîtier IP65, d’une sortie RF à bride WR75 et d’une entrée IF de type N, il résiste à des conditions environnementales extrêmes tout en maintenant des performances complètes.
✅ Avec prise en charge de jusqu’à 25 porteuses
Cet émetteur BUC Ku-band multporteuses gère jusqu’à 25 porteuses DVB-S/S2 simultanément, en maintenant des performances propres et linéaires pour les réseaux MVDS, les hubs de téléport et les répéteurs à haute capacité.
✅ Conception 40 W à semi-conducteurs avec contrôle IP
Avec 40 W Psat (46 dBm), le BUC-Ku40-9.75 + IP Ctrl offre une sortie haute puissance dans un format compact à semi-conducteurs. Le contrôle IP intégré et la surveillance de l’état par LED améliorent la fiabilité, ce qui le rend idéal pour les intégrateurs système nécessitant des solutions BUC Ku-band extérieures intelligentes et pilotées.
🛠️ Qu’il soit installé dans de grands téléports DVB-S/S2, des stations régionales de relais de diffusion ou des systèmes mobiles de liaison montante, le BUC-Ku40-9.75 + IP Ctrl est optimisé pour la performance, l’efficacité et le contrôle.
🛒 Disponible dès maintenant, le BUC-Ku40-9.75 + IP Ctrl est prêt à être déployé dans tout système de liaison montante Ku-band où une forte puissance RF, une conception adaptée à l’extérieur et un contrôle avancé sont essentiels.
📌 Caractéristiques principales
-
BUC-Ku40-9.75 + IP Ctrl Ku-band 40 W à semi-conducteurs
Fournit une puissance de sortie RF de 40 W (Psat 46 dBm) avec une haute efficacité, ce qui en fait un émetteur robuste pour les téléports et les liaisons montantes DVB-S/S2.
-
OL de 9.75 GHz verrouillé par PLL avec stabilité de ±2 ppm
Le BUC-Ku40-9.75 + IP Ctrl utilise un OL à haute stabilité, garantissant une conversion de fréquence précise et un bruit de phase minimal.
-
Gain de 72 dB avec réglage ALC
Avec un gain de 72 dB et une plage de réglage ALC de −9…+4 dB, le BUC-Ku40-9.75 + IP Ctrl offre une grande flexibilité aux intégrateurs système.
-
Référence intégrée de 10 MHz
La référence de fréquence intégrée garantit une synchronisation précise dans les intégrations de BUC Ku-band pour les réseaux DVB-S/S2.
-
Contrôle Ethernet/IP et indication LED
Le BUC-Ku40-9.75 + IP Ctrl prend en charge la surveillance à distance, le contrôle AGC/ALC et des diagnostics LED avancés pour les réseaux gérés.
-
Haute linéarité et faible distorsion
Un IMD3 ≤−37 dBc et des parasites ≤−55 dBc font du BUC-Ku40-9.75 + IP Ctrl un BUC Ku-band à haute linéarité adapté aux liaisons montantes multporteuses.
−80/−85/−100 dBc/Hz à 1/10/100 kHz garantissent des signaux DVB-S/S2 propres, même avec des schémas de modulation complexes.
-
Construction extérieure compacte et robuste
Avec un poids de seulement 5 kg, le BUC-Ku40-9.75 + IP Ctrl est léger tout en étant protégé par un boîtier IP65, garantissant un déploiement extérieur fiable.
⚙️ Fonctions principales
-
Conversion montante de fréquence IF-vers-Ku
Le BUC-Ku40-9.75 + IP Ctrl convertit les signaux IF de 950-1750 MHz en sorties Ku-band (10.7-11.5 GHz), permettant une diffusion DVB-S/S2 fiable.
-
Nivellement automatique de la puissance de sortie (sortie 40 W)
L’ALC intégré garantit une puissance de sortie stable jusqu’à 40 W, protégeant la qualité de transmission dans des conditions d’entrée variables.
-
Précision avec OL PLL et référence interne
L’OL verrouillé par PLL et la référence intégrée de 10 MHz maintiennent la stabilité du BUC-Ku40-9.75 + IP Ctrl, même dans les déploiements 24/7 à long terme.
-
Amplification à haute linéarité
Conçu pour les liaisons montantes DVB-S/S2 multporteuses, le BUC-Ku40-9.75 + IP Ctrl maintient la pureté du signal avec une faible distorsion IMD3.
-
Filtrage des parasites et spectre de sortie propre
Un filtrage avancé garantit que le BUC-Ku40-9.75 + IP Ctrl fournit une sortie RF propre, adaptée aux chaînes de diffusion critiques.
-
Surveillance intelligente et contrôle IP
Avec la gestion Ethernet et les diagnostics LED, le BUC-Ku40-9.75 + IP Ctrl est un BUC Ku-band extérieur intelligent pour les réseaux modernes.
🧩 Applications
-
Grands téléports DVB-S/S2
Le BUC-Ku40-9.75 + IP Ctrl fournit la forte puissance de sortie requise pour les téléports Ku-band régionaux et internationaux.
-
Systèmes de diffusion MVDS
En tant que convertisseur montant de fréquence MVDS, le BUC-Ku40-9.75 + IP Ctrl prend en charge la distribution terrestre multicanale.
-
Stations relais TV et de rediffusion
Le BUC-Ku40-9.75 + IP Ctrl garantit une retransmission Ku-band stable et puissante pour les grands réseaux TV.
-
Liaisons montantes VSAT et DSNG
Avec une puissance RF de 40 W, le BUC-Ku40-9.75 + IP Ctrl offre une connectivité fiable pour les terminaux VSAT et les véhicules DSNG.
-
Véhicules OB et unités mobiles de diffusion
Compact, puissant et prêt pour l’IP65, le BUC-Ku40-9.75 + IP Ctrl est un excellent choix pour les solutions mobiles de liaison montante.
-
Intégration OEM dans des systèmes haute puissance
Le BUC-Ku40-9.75 + IP Ctrl s’intègre dans des baies de diffusion modulaires où une amplification Ku-band compacte et haute puissance est requise.
-
Déploiements Ku-band en extérieur
Avec une plage de fonctionnement de −30℃ à +55℃, le BUC-Ku40-9.75 + IP Ctrl est optimisé pour des conditions environnementales difficiles.
-
Environnements réseau gérés avec contrôle IP
Le BUC-Ku40-9.75 + IP Ctrl intègre une surveillance et des diagnostics basés sur Ethernet, ce qui le rend adapté aux téléports gérés.
💡 Pourquoi devriez-vous acheter chez nous❓
- 1.5 ans de garantie
- 7 ans de support après-vente
- Équipe d’ingénieurs pour l’assistance à distance
- Programme de remises pour les clients réguliers 🎁
💬 Contactez-nous
Pour plus de détails ou d’assistance concernant le BUC-Ku40-9.75 + IP Ctrl, n’hésitez pas à contacter notre équipe. Nous fournissons des conseils professionnels et un support après-vente pour aider à l’installation et à la configuration, afin de vous permettre de tirer le meilleur parti de votre équipement de diffusion. Le BUC-Ku40-9.75 + IP Ctrl est disponible avec personnalisation des paramètres sur commande.
