LNB PLL dual LO: 9.75 + 10.60 v.2

Le LNB Ku-band PLL Dual LO 9,75/10,6 v.2 est un convertisseur abaisseur de bloc à faible bruit de niveau professionnel, conçu pour la réception satellite et l’intégration professionnelle dans des systèmes de diffusion. Avec une couverture double de la fréquence d’entrée de 10,7–11,7 GHz (LB) et 11,7–12,75 GHz (HB), ce LNB PLL Ku-band convertit vers deux sorties FI de 950–1950 MHz et 1100–2150 MHz.

Équipé de deux oscillateurs locaux PLL à haute stabilité à 9,75 GHz et 10,6 GHz, le LNB Ku-band PLL Dual LO 9,75/10,6 offre une excellente stabilité en fréquence (±2,5 ppm), un faible bruit de phase et une grande linéarité pour les formats de modulation avancés, notamment 32APSK et 256QAM. Prenant en charge jusqu’à 25 porteuses, ce modèle est optimisé pour les réseaux de distribution TV MVDS et MITRIS, les headends CATV et les liaisons descendantes télécom.

Le LNB Ku-band PLL Dual LO fournit un gain ≥55 dB, un facteur de bruit ≤0,8 dB et un rejet d’image ≥50 dBc, garantissant une réception de signal satellite propre et fiable. Avec son guide d’ondes WR75, son entrée à bride PBR120 et sa sortie N-type 50 Ohms, il s’intègre parfaitement aux infrastructures professionnelles.

✅ LNB Ku-band PLL Dual LO haute performance pour systèmes professionnels

Le LNB Ku-band PLL Dual LO fournit un gain ≥55 dB, un facteur de bruit ≤0,8 dB et un rejet d’image ≥50 dBc, garantissant une réception de signal satellite propre et fiable. Avec son guide d’ondes WR75, son entrée à bride PBR120 et sa sortie N-type 50 Ohms, il s’intègre parfaitement aux infrastructures professionnelles.

✅ Conçu pour un déploiement en extérieur

Le boîtier robuste et étanche garantit une fiabilité à long terme dans des climats difficiles, sur de larges plages d’humidité et à des températures extrêmes de -30 °C à +60 °C.

✅ Compatibilité multi-standards

Le LNB Ku-band PLL Dual LO 9,75/10,6 prend en charge la réception DVB-S, DVB-S2 et DVB-C, ce qui en fait un choix idéal pour les applications de diffusion, télécom et IoT satellite.

🛠️ Que vous ayez besoin d’un LNB PLL Ku-band double OL avec sorties 9,75/10,6 GHz, d’un LNB Ku-band professionnel avec un facteur de bruit de 0,8 dB, ou d’un convertisseur abaisseur de bloc à faible bruit robuste pour l’extérieur avec bride WR75 PBR120 pour la diffusion MVDS et DVB-S/S2, le LNB PLL Dual LO 9,75/10,6 est conçu pour la précision, l’efficacité et des performances fiables.

🛒 Le LNB Ku-band PLL Dual LO 9,75/10,6 est disponible à commander dès maintenant — prêt à être intégré dans les réseaux de diffusion DVB-S/S2/C et MVDS/MITRIS.

📌 Caractéristiques principales

• LNB Ku-band PLL Dual LO 9,75/10,6 avec double OL pour une réception flexible

Ce LNB intègre deux oscillateurs locaux indépendants (9,75 GHz et 10,6 GHz) prenant en charge les bandes LB et HB, assurant la compatibilité sur une plage Ku-band plus large.

• LNB Ku-band double OL à haut gain avec amplification de 55 dB

Fournit un gain ≥55 dB avec une planéité de ±2 dB sur toute la bande, garantissant une réception stable et fiable pour les systèmes DVB-S/S2/C.

• LNB Ku-band PLL Dual LO avec facteur de bruit ultra-faible ≤0,8 dB

En minimisant la température de bruit, ce LNB assure un rapport porteuse/bruit supérieur, permettant des performances de niveau professionnel dans les systèmes MVDS et MITRIS.

• LNB Ku-band double OL avec double sortie FI 950–1950 / 1100–2150 MHz

La large couverture FI assure une intégration transparente avec les headends, les récepteurs satellite et les infrastructures de diffusion multi-porteuses.

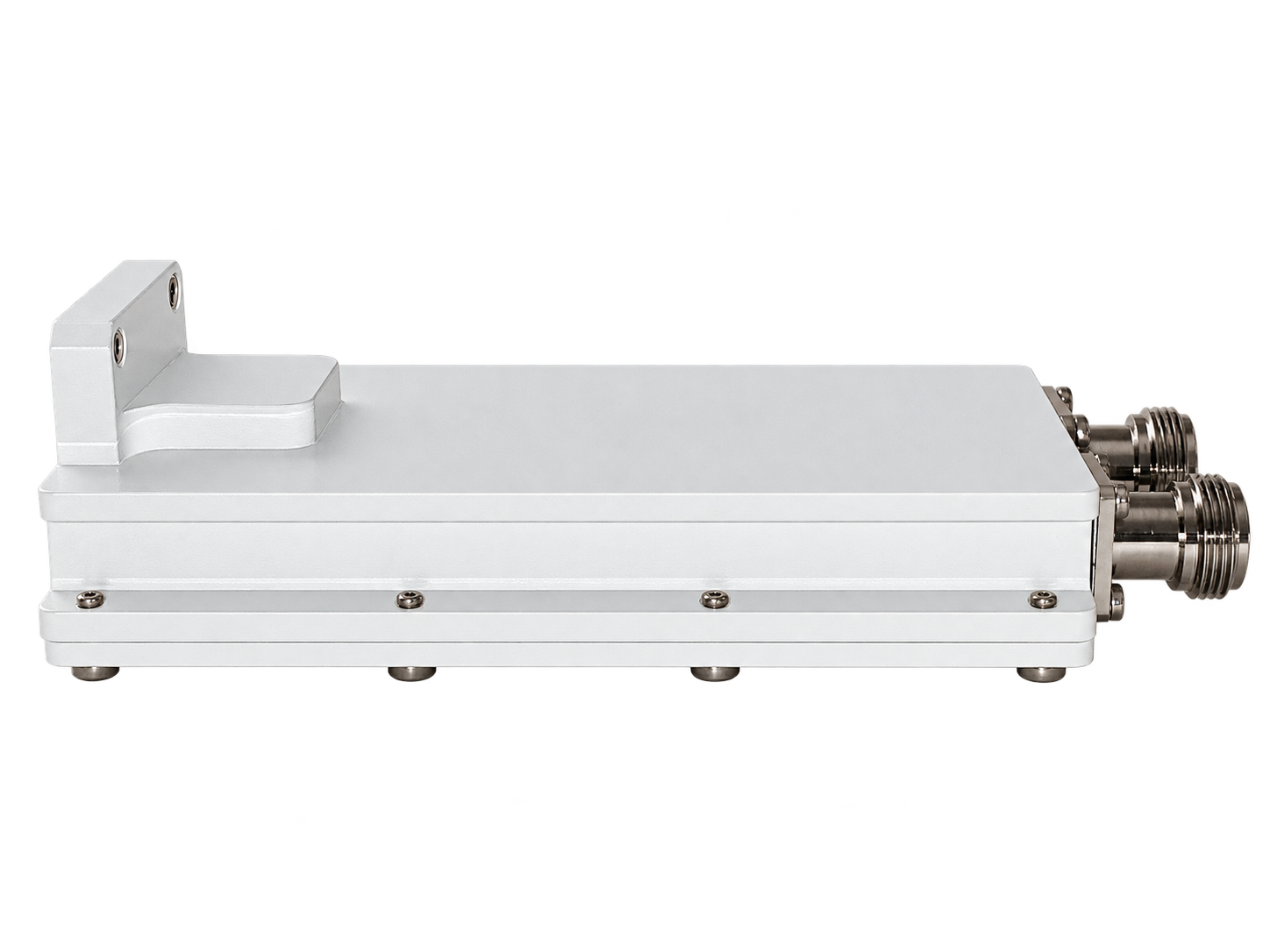

• Convertisseur abaisseur de bloc à faible bruit Ku-band WR75 PBR120 avec sortie N-type

Conçu avec guide d’ondes WR75 et entrée à bride PBR120, plus connecteur N-type 50 Ohms, ce LNB s’intègre facilement aux infrastructures professionnelles.

• LNB Ku-band PLL Dual LO professionnel avec fort rejet d’image ≥50 dBc

Conçu pour une réception sans distorsion, ce LNB garantit une qualité de signal propre même dans des environnements RF difficiles.

• LNB Ku-band PLL Dual LO robuste prêt pour l’extérieur avec boîtier étanche

Le design compact assure un fonctionnement fiable dans des conditions météorologiques sévères et des températures extrêmes.

• LNB Ku-band PLL Dual LO multi-porteuses prenant en charge jusqu’à 25 porteuses

Adapté aux environnements multi-canaux à haute densité, notamment les headends CATV, les liaisons descendantes télécom et les stations de diffusion DVB.

⚙️ Fonctions principales

• Conversion RF de 10,7–12,75 GHz (Ku-band) vers une sortie FI 950–2150 MHz

Convertit les signaux d’entrée LB (10,7–11,7 GHz) et HB (11,7–12,75 GHz) en deux bandes FI pour une intégration système flexible.

• Oscillateurs PLL à 9,75 GHz et 10,6 GHz avec stabilité ±2,5 ppm

Assure une stabilité en fréquence à long terme et un faible bruit de phase pour des opérations fiables en diffusion DVB et en télécom.

• Amplification et filtrage intégrés avec ondulation ≤0,75 dB

Garantit une réponse plate et une distorsion minimale, offrant des performances spectrales supérieures pour les environnements professionnels.

• Compatibilité avec les standards de diffusion DVB-S, DVB-S2 et DVB-C

S’intègre parfaitement aux headends CATV professionnels, aux passerelles satellite et aux réseaux de répéteurs.

• LNB Ku-band durable avec alimentation 13–18 V DC

Fonctionne efficacement sur une large plage de tension, garantissant une faible consommation (≤3,9 W).

• LNB Ku-band PLL Dual LO prêt pour l’extérieur avec boîtier étanche

Conçu pour des conditions réelles, le boîtier résiste à des températures de -30 °C à +60 °C et à 95% d’humidité.

🧩 Applications

• LNB Ku-band double OL 9,75/10,6 professionnel pour la diffusion DVB-S/S2

Prend en charge une réception stable des liaisons descendantes sur les bandes LB et HB, garantissant des signaux propres pour la distribution professionnelle.

• Distribution TV MVDS et MITRIS avec LNB Ku-band PLL Dual LO

Optimisé pour les réseaux de rediffusion nécessitant une large couverture et des performances multi-porteuses.

• Intégration headend CATV avec LNB Ku-band double OL à haut gain

Fournit une sortie FI constante pour la réception multi-canaux, idéal pour les headends CATV et les liaisons télécom.

• Liaisons descendantes TV satellite et télécom utilisant un LNB Ku-band PLL double OL

Avec un fort rejet d’image et un faible facteur de bruit, ce modèle garantit la précision dans les environnements télécom et broadcast.

• LNB Ku-band double OL robuste pour l’extérieur et environnements difficiles

Son boîtier étanche le rend adapté aux installations isolées, aux systèmes maritimes et aux climats extrêmes.

• LNB Ku-band double OL compact pour OEM et intégrateurs système

Avec un boîtier léger et une sortie N-type, ce LNB est parfait pour les conceptions de diffusion modulaires et les projets d’intégration.

💡 Pourquoi acheter chez nous❓

• Garantie de 1,5 an
• Support après-vente pendant 7 ans
• Équipe d’assistance à distance composée d’ingénieurs
• Programme de réduction pour les clients réguliers 🎁

💬 Contactez-nous

Pour plus de détails ou pour toute assistance concernant le LNB PLL Dual LO 9,75/10,6 v.2, n’hésitez pas à contacter notre équipe. Nous fournissons une consultation professionnelle et un support après-vente pour l’installation et la mise en service, afin de vous aider à tirer le meilleur parti de votre équipement de diffusion. Le LNB PLL Dual LO 9,75/10,6 v.2 est disponible avec personnalisation des paramètres sur commande.
