La carte récepteur DVB-S/S2 à 2 canaux peut être utilisée pour concevoir et fabriquer divers convertisseurs, transmodulateurs et autres équipements de diffusion numérique avec d’autres de nos cartes :
La gestion, la surveillance et la configuration de la carte récepteur DVB-S/S2 à 2 canaux sont assurées via TCP/IP à l’aide de notre carte de contrôle IP.

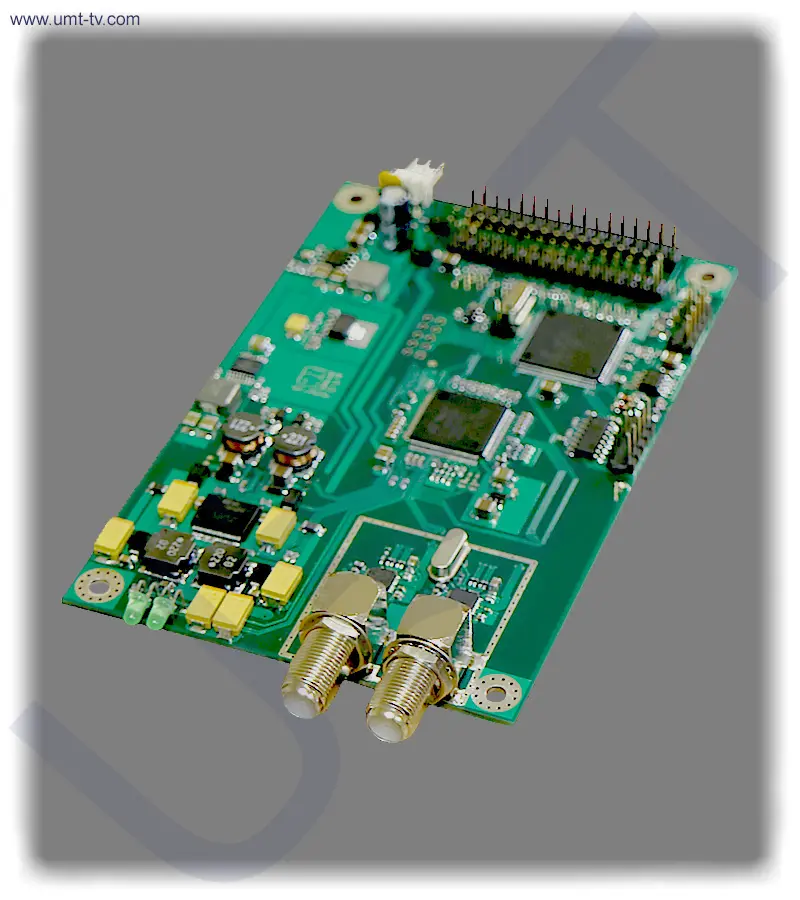

La carte récepteur DVB-S/S2 à 2 canaux est un module professionnel à double canal conçu pour la réception et le traitement de haute qualité des signaux satellite dans les systèmes DVB-S et DVB-S2. Fonctionnant dans la plage de bande L de 950 à 2150 MHz, elle prend en charge les types de modulation QPSK, 8PSK, 16APSK et 32APSK, garantissant flexibilité et fiabilité dans les infrastructures de diffusion, de conversion et de headend.
Avec des débits symboles de 1 à 45 MSym/s, une large prise en charge du FEC, un contrôle TCP/IP et RS232, des dimensions compactes de 148 × 82 mm et une consommation électrique de seulement 5 W, la carte récepteur DVB-S/S2 à 2 canaux est optimisée pour l’intégration OEM, les transmodulateurs, les régénérateurs et les systèmes headend numériques professionnels.
✅ Optimisée pour les systèmes professionnels de diffusion
La carte s’intègre parfaitement dans les convertisseurs, transmodulateurs et régénérateurs, en prenant en charge le traitement des signaux DVB-S/S2 dans des configurations headend numériques modulaires. Son encombrement compact et sa faible consommation électrique en font une solution idéale pour les conceptions OEM évolutives.
✅ Fonctionnement flexible à double canal
Chaque canal peut traiter indépendamment la modulation DVB-S ou DVB-S2, permettant une réception simultanée à partir de plusieurs sources satellite. Pour les modulations 16APSK et 32APSK, un mode à un seul canal est disponible afin d’améliorer la stabilité et les performances.
✅ Gestion et contrôle complets
Équipée d’interfaces TCP/IP et RS232, la carte prend en charge la configuration à distance, la surveillance et les mises à jour du firmware. Elle peut également être gérée via la carte de contrôle IP à 6 canaux pour un contrôle centralisé de plusieurs modules DVB.
🛠️ La carte récepteur DVB-S/S2 à 2 canaux est prête pour l’intégration et peut fonctionner avec notre modulateur DVB-S/S2-T en bande L, notre carte de sortie DVB IP et notre carte de sortie DVB ASI TS afin de constituer des chaînes professionnelles complètes de diffusion.
🛒 Ce module récepteur DVB-S/S2 est disponible à l’achat et pour l’intégration OEM. Il convient aux intégrateurs système, aux développeurs OEM et aux diffuseurs qui construisent des équipements de diffusion numérique haute performance.
📌 Caractéristiques principales
-
Carte récepteur DVB-S/S2 à double canal
Conçue pour la réception professionnelle des signaux satellite en modes DVB-S et DVB-S2, la carte permet à chaque canal de fonctionner indépendamment. Cela offre une grande flexibilité pour les convertisseurs, transmodulateurs et régénérateurs.
-
Large plage de fréquences 950-2150 MHz
La carte offre une couverture complète de la bande L avec un pas de syntonisation précis de 1 kHz. Elle garantit une réception stable dans les systèmes headend professionnels et fonctionne avec des entrées standard de type F, 75 Ohm.
-
Fonctionnement à débit symbole élevé
Elle prend en charge des débits symboles de 1 à 45 MSym/s en modes QPSK et 8PSK, et jusqu’à 34.5 MSym/s en mode 32APSK. Cela la rend adaptée aux grandes infrastructures DVB nécessitant un débit élevé.
-
Conception compacte et faible consommation électrique
Avec des dimensions de 148 × 82 mm et une consommation de seulement 5 W, la carte offre un comportement thermique efficace et un fonctionnement stable 24h/24 et 7j/7. Elle convient parfaitement aux installations OEM compactes.
-
Interfaces flexibles de contrôle et de gestion
La carte est équipée du RS232 et d’un contrôle TCP/IP en option via la carte de contrôle IP. Cela permet la configuration à distance, la surveillance, le diagnostic et une supervision réseau pratique.
-
Intégration modulaire prête pour l’OEM
Entièrement compatible avec les modulateurs DVB-S/S2, les cartes ASI et les cartes IP, le récepteur permet de créer des systèmes de diffusion évolutifs avec de multiples options d’entrée, de sortie et de gestion.
⚙️ Fonctions principales
-
Démodulation professionnelle DVB-S/S2
La carte démodule les signaux satellite selon les normes DVB-S et DVB-S2, en fournissant une sortie de flux de transport propre et stable. Elle prend en charge une large gamme de débits symboles et de configurations FEC pour des tâches de diffusion flexibles.
-
Compatibilité multi-constellation
Le récepteur prend en charge QPSK, 8PSK ainsi que, en option, 16APSK/32APSK en mode un seul canal. Il maintient une forte qualité de signal et un faible BER même dans des conditions de transmission exigeantes.
-
Contrôle à distance IP et série
Le contrôle et la surveillance complets sont disponibles via RS232 ou TCP/IP grâce à la carte de contrôle IP. Cela permet une configuration, un diagnostic et des mises à jour du firmware en temps réel depuis des emplacements locaux ou distants.
-
Sortie de flux de transport parallèle
La carte fournit une sortie de flux de transport PLD-34 conforme au DVB pour une connexion directe aux modulateurs et convertisseurs. Cela garantit une efficacité d’intégration élevée dans les systèmes professionnels.
-
Fonctionnement écoénergétique
Fonctionnant avec une alimentation de 8 à 18 V et ne consommant que 5 W, la carte est conçue pour un service continu dans les environnements de diffusion et de télécommunication avec une faible génération de chaleur et des performances stables.
🧩 Applications
-
Convertisseurs satellite-vers-terrestre
La carte est utilisée pour la réception des signaux DVB-S/S2 dans les convertisseurs et transmodulateurs qui convertissent le contenu satellite vers les normes DVB-T/T2 ou DVB-C. Elle garantit une réception stable et de haute qualité dans les environnements headend.
-
Régénérateurs DVB et systèmes de rediffusion
Elle s’intègre dans les régénérateurs et répéteurs DVB-S/S2, en assurant une récupération et une retransmission stables du signal avec une haute qualité et une faible latence.
-
Systèmes headend numériques
La carte convient aux unités headend professionnelles nécessitant plusieurs entrées satellite et une extension modulaire. Elle permet une intégration flexible dans des architectures de diffusion multi-standards.
-
Équipements OEM de diffusion
Son architecture compacte et à faible consommation la rend idéale pour les systèmes DVB, convertisseurs et passerelles IP conçus par des OEM. Elle est prête à être intégrée dans des projets de diffusion personnalisés.
💡 Pourquoi devriez-vous acheter chez nous❓
- 1,5 an de garantie
- 7 ans de support après-vente
- Équipe d’ingénieurs pour l’assistance à distance
- Programme de remises pour les clients réguliers 🎁
💬 Contactez-nous
Pour plus de détails ou d’assistance concernant la carte récepteur DVB-S/S2 à 2 canaux, n’hésitez pas à contacter notre équipe. Nous fournissons des conseils professionnels et un support après-vente pour vous aider lors de l’installation et de la configuration, afin que vous puissiez tirer le meilleur parti de votre équipement de diffusion.
